多功能组合式便携钳刀工具结构设计

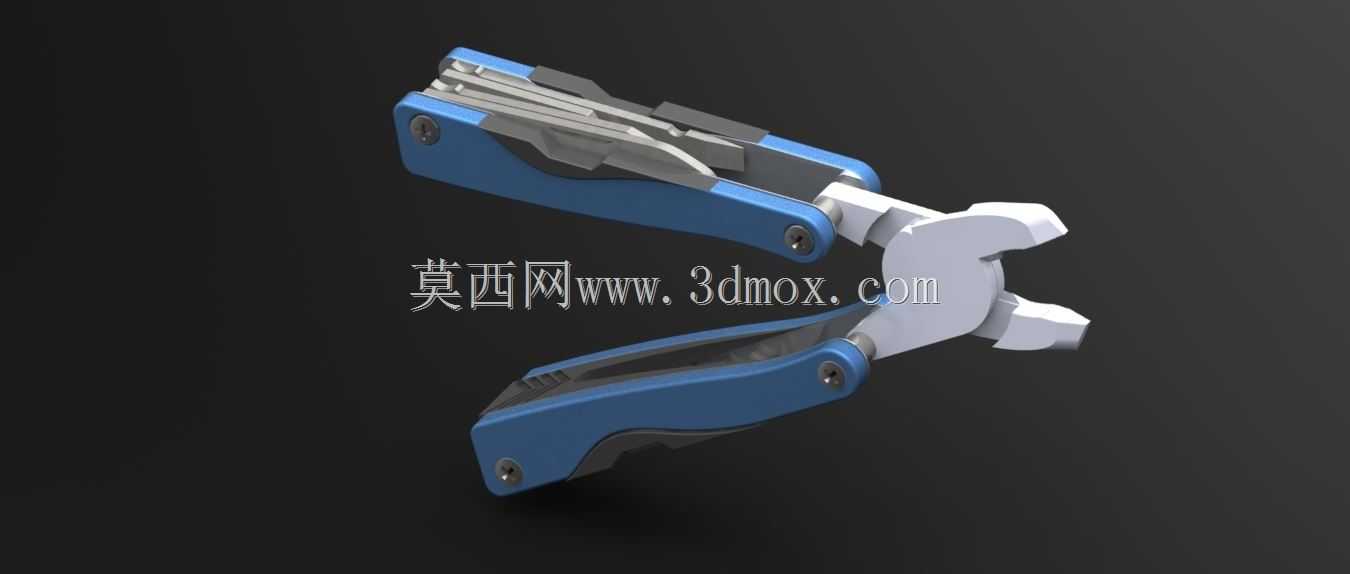

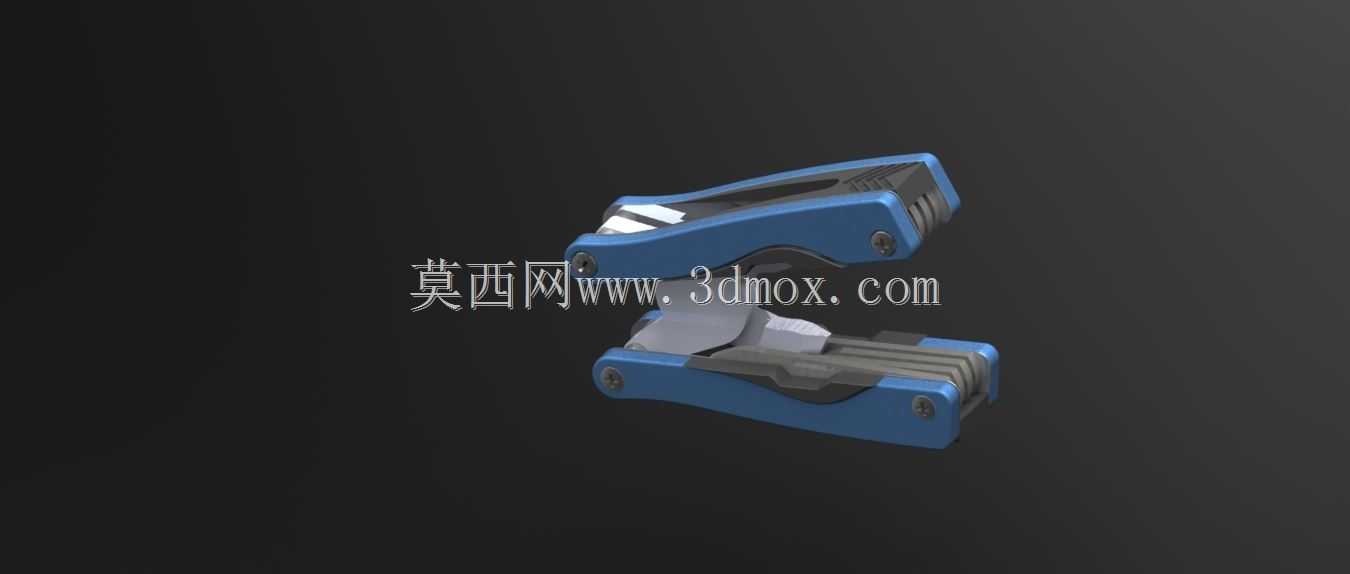

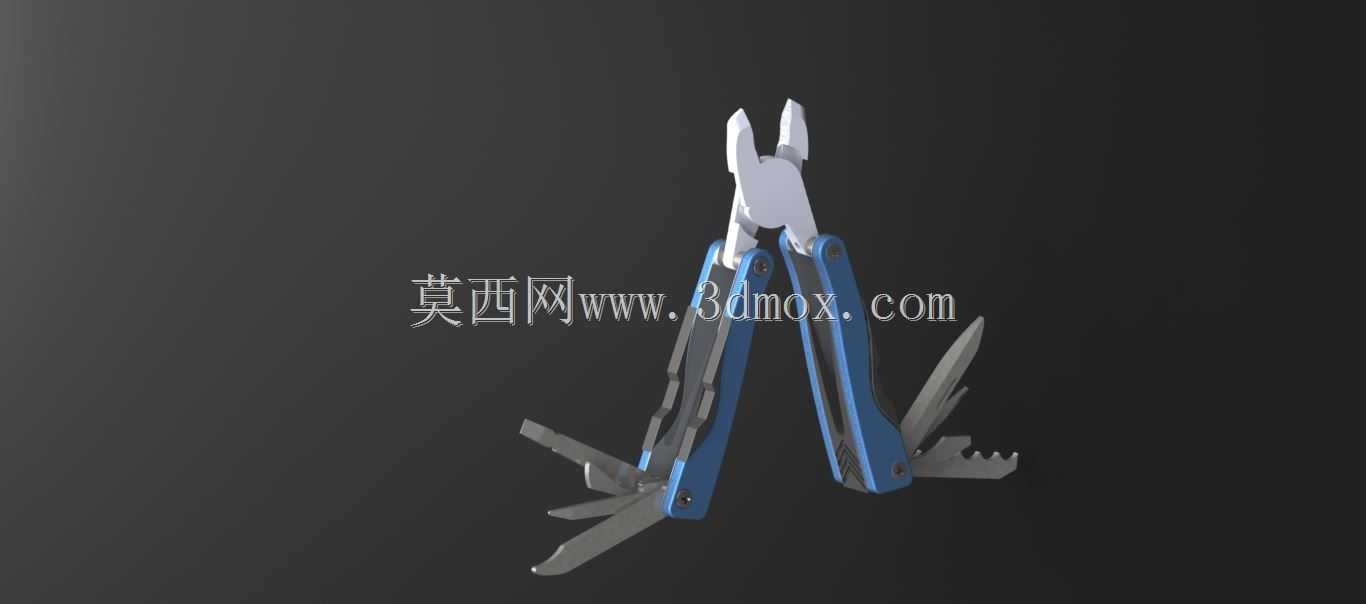

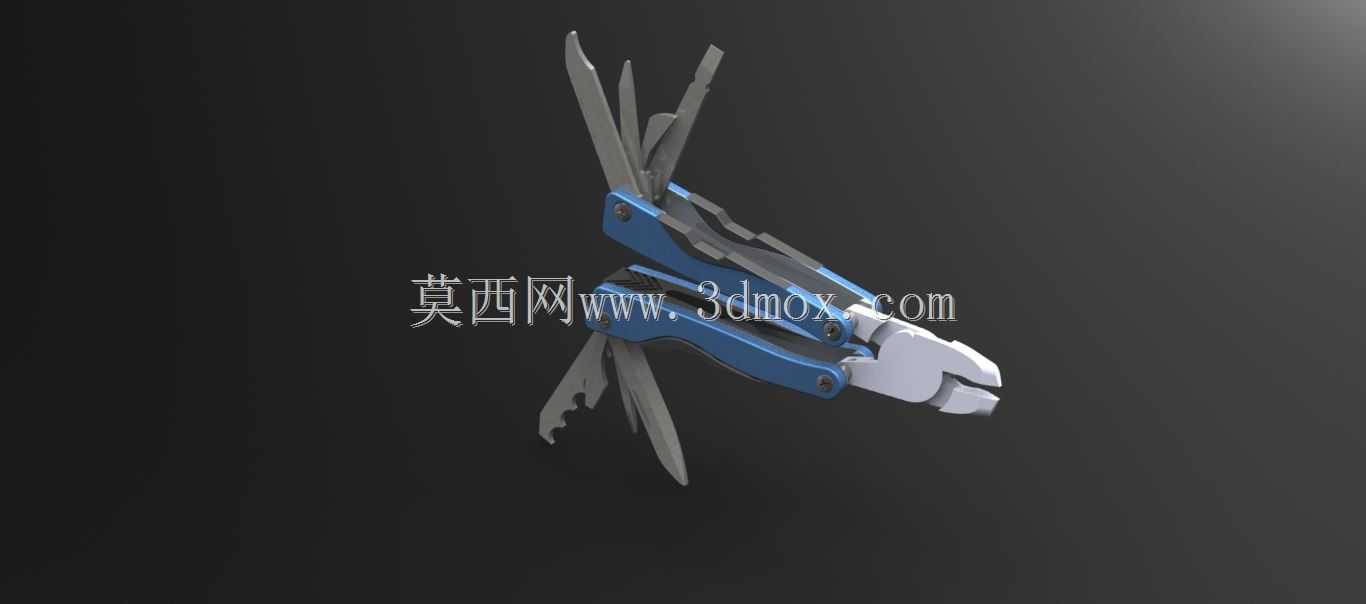

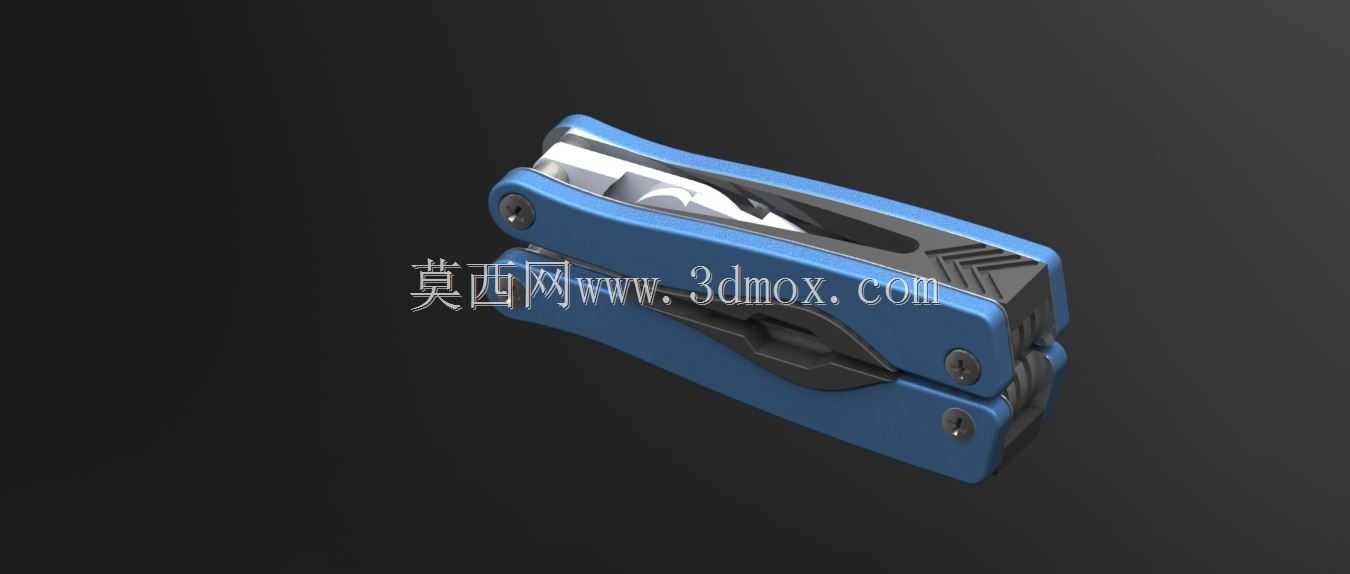

这类多功能组合工具最初的设计定位，是面向户外作业、设备应急检修、日常零散维修场景的便携集成式手动工具，区别于单功能的钳、刀类产品，它将多类高频使用的小型手动工具功能整合在同一钳体骨架内，折叠收纳后尺寸接近普通折叠刀，可直接放入工装口袋、随身工具包甚至裤袋中，不会占用过多收纳空间，也避免了零散携带多件小工具容易遗漏的问题。从结构实现逻辑来看，整个产品以钳头作为核心承载基体，两侧的手柄采用分体式叠层结构，所有附属功能件都通过销轴铰接在手柄的叠层间隙内，每片功能件都设计有独立的定位卡槽，展开后可通过手柄内侧的弹片卡入对应卡槽实现位置锁止，避免使用过程中功能件意外回折造成操作危险，钳头部分采用平口钳加切口钳的组合结构，平口钳段可夹持直径3mm以内的紧固件、细小线材，切口段可剪切硬度不超过HRC40的铜丝、铁丝及薄塑料件，满足日常检修中的基础夹持、剪切需求。附属功能件的排布完全贴合日常使用频率设置，主刀采用长刃口设计，刃口长度约60mm，可应对普通裁切、削切需求，其余附属工具包括一字螺丝刀、十字螺丝刀、开瓶器、开罐器、小型锉刀等，所有功能件折叠后完全收纳于两片手柄的内部空腔内，手柄外侧包覆防滑绝缘材质，既提升握持摩擦力，也可在接触低压带电部件时提供基础防护。在结构装配层面，所有铰接销轴均采用过盈压装工艺，销轴两端做铆压收口处理，避免长期反复开合后销轴松脱，功能件与手柄的配合间隙控制在0.1mm以内，既保证开合过程顺畅无卡滞，也不会因间隙过大出现功能件晃动的问题，手柄尾部设计有挂绳孔，可搭配挂绳使用防止工具坠落。这类工具的实际应用场景覆盖非常广，电力运维人员外出巡检时，可用来剥离线皮、紧固小型接线端子螺丝；设备售后人员上门检修时，不需要携带整套小型工具组，用这一件工具就能完成设备外壳拆装、小零件夹持、包装裁切等操作；户外露营、徒步场景下，可用来切割绳索、开罐头、维修露营装备，甚至在应急情况下可作为破窗工具使用。从设计迭代的角度来看，这类组合工具的核心设计难点在于有限的手柄空间内排布足够多的功能件，同时保证每一个功能件展开后的受力强度满足使用要求，不能出现功能件折弯、断裂的问题，因此所有功能件的厚度都根据受力大小做了差异化设计，主刀、钳头这类受力较大的零件采用更高强度的合金钢材质，厚度达到2.5mm，而开瓶器、开罐器这类受力较小的零件厚度控制在1.5mm，在保证结构强度的前提下尽可能压缩整体收纳厚度，最终折叠收纳后的整体厚度不超过18mm，握持时的手感接近普通钢笔，不会有明显的硌手感。另外在细节设计上，所有功能件的开合端都设计有指甲槽，不需要借助其他工具就能徒手抠出功能件完成展开，钳头的闭合间隙控制在0.05mm以内，夹持细小零件时不会出现偏斜、夹不紧的问题，所有刃口部位在出厂前都做了钝化处理，避免折叠收纳状态下刃口割伤使用者，同时主刀刃口做了分段开刃，靠近刀尖的部分刃口角度更小更锋利，适合精细裁切，靠近钳体的部分刃口角度更大强度更高，适合裁切较硬的材质。
