剖分式带锁紧螺栓轴承座装配结构

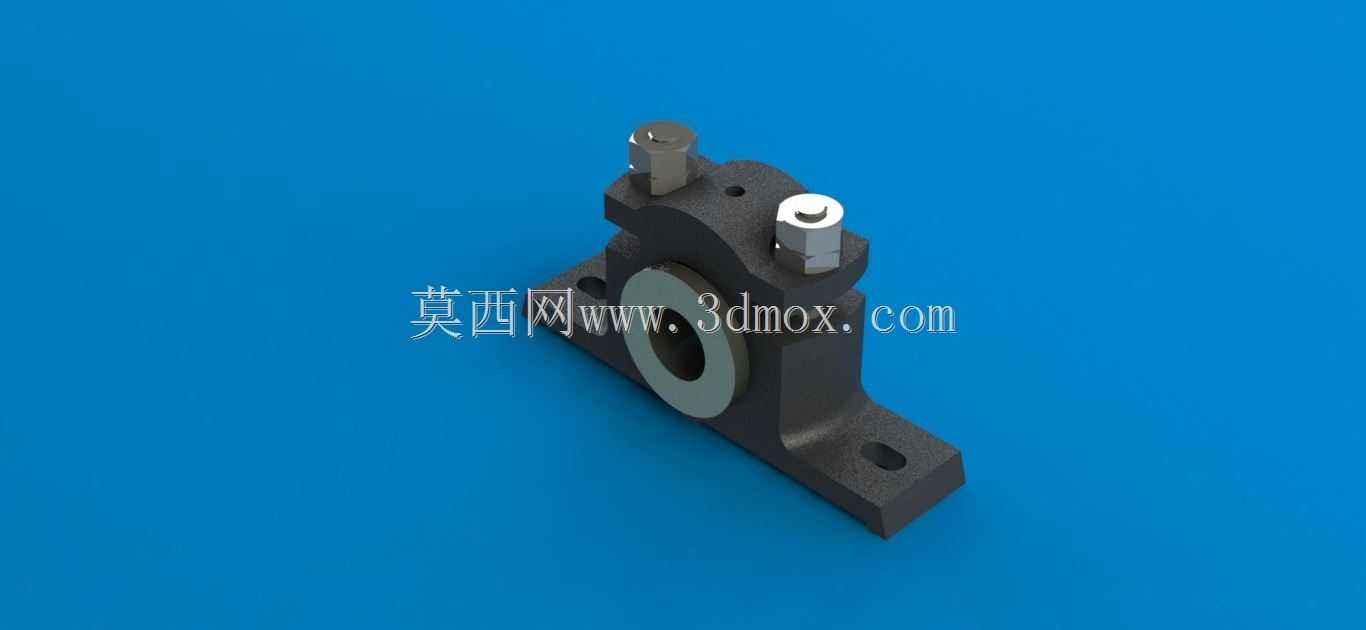

在常规的带式输送机、小型风机、轻工生产线传动辊组、农用脱粒设备的动力传递环节中，这类剖分式轴承座是支撑旋转轴系的核心承载部件，区别于整体式轴承座的拆装局限，该结构无需沿轴端方向逐步穿装，在已完成轴系零件装配的设备维护场景中，可直接拆分上下座体完成轴承更换，大幅缩短产线停机检修的时间成本。从实际承载特性来看，该轴承座适配深沟球轴承或者同尺寸的调心球轴承，主要承受径向载荷，顶部的两个内六角锁紧螺栓用于压紧上盖，将轴承外圈牢牢约束在座体的半圆型腔内部，避免轴系运转过程中轴承外圈出现跟转、窜动的问题，座体底部的两个长条形安装孔，是为了适配安装基面的孔位偏差，安装时可沿孔长方向微调座体位置，保证轴系的同轴度符合装配要求，避免因安装错位导致轴承额外承受附加弯矩，缩短轴承使用寿命。

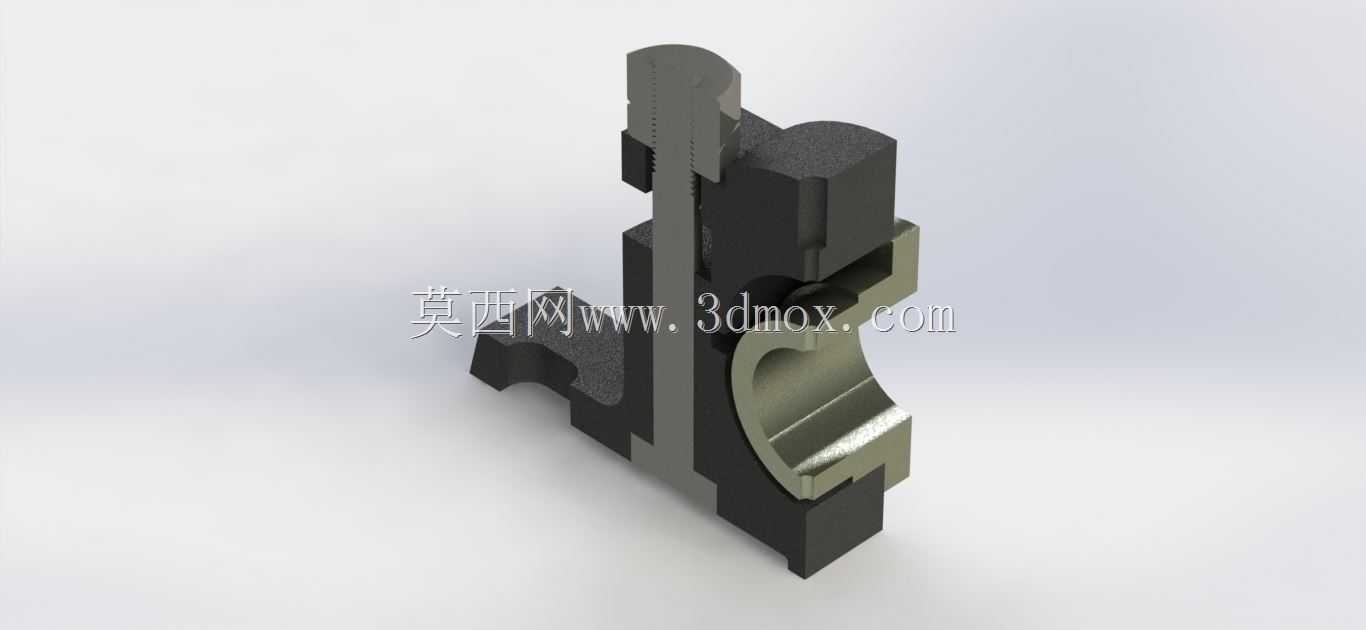

设计这类轴承座时，首先要根据适配轴承的外圈直径确定座体半圆型腔的尺寸公差，通常型腔与轴承外圈采用过渡配合，既保证轴承外圈的定位可靠性，又不会因为过盈量过大导致装配时压伤轴承外圈；上下座体的结合面需要做铣平加工，保证合模后两个半圆型腔的同轴度误差控制在允许范围内，避免合模后型腔出现错边，卡滞轴承外圈。顶部的螺栓孔位置要避开轴承外圈的正上方承载区域，螺栓的预紧力矩需要根据座体材质确定，铸铁材质的座体预紧力矩不能过大，避免螺栓孔周边出现应力开裂，铸钢材质的座体可适当提高预紧力矩，保证锁紧可靠性。底部安装面的平面度需要满足安装要求，若安装面平面度不足，锁紧安装螺栓时会导致座体变形，挤压轴承外圈使轴承游隙变小，出现运转卡滞、温升过高的问题。

从安装边界来看，该轴承座的中心高是选型时的核心参数，即安装基面到轴承内孔中心的垂直距离，这个尺寸直接决定了配套轴系的安装高度，在多辊传动的设备中，所有支撑位的轴承座中心高需要保持一致，否则会出现传动带跑偏、辊组倾斜的问题。座体的总长度、安装孔的中心距需要和设备机架的安装梁尺寸匹配，两个安装孔的宽度要适配常用的膨胀螺栓或者机牙螺栓的直径，通常这类中小型轴承座的安装孔适配M10或者M12的螺栓，保证安装后的连接强度足够承受轴系运转时的振动载荷。轴承座两端的空腔预留了轴承密封件的安装位置，可根据使用场景加装毡圈密封或者骨架油封，避免粉尘、水汽进入轴承内部，在粉尘较大的粮食加工、矿山输送场景中，密封结构的设计直接决定了轴承的维护周期。

在实际工程应用中，这类轴承座的失效形式通常有几种：一是安装时螺栓预紧力不均匀，导致上下座体结合面出现缝隙，粉尘进入轴承内部造成磨粒磨损；二是安装孔位偏差过大，强行锁紧螺栓导致座体变形，轴承游隙消失出现烧轴承的问题；三是长期承受冲击载荷导致座体出现裂纹，尤其是铸铁材质的轴承座，在重载冲击场景下需要更换为铸钢材质。设计建模过程中，需要重点关注型腔的圆角过渡，避免应力集中，座体的壁厚要根据承载能力计算确定，过薄会导致刚性不足，轴系运转时出现振动，过厚则会造成材料浪费，增加不必要的成本。顶部的锁紧螺栓需要配置平垫，避免螺栓头部压伤座体表面，保证锁紧力均匀传递到上盖。另外，座体上的油嘴位置通常设置在上盖的侧面，方便日常维护时加注润滑脂，建模时需要预留油嘴的安装螺纹孔，保证油道连通到轴承型腔内部，避免出现假注油的问题，也就是润滑脂无法到达轴承滚动体位置，起不到润滑作用。
