户外便携金属容器防水密封垫圈结构

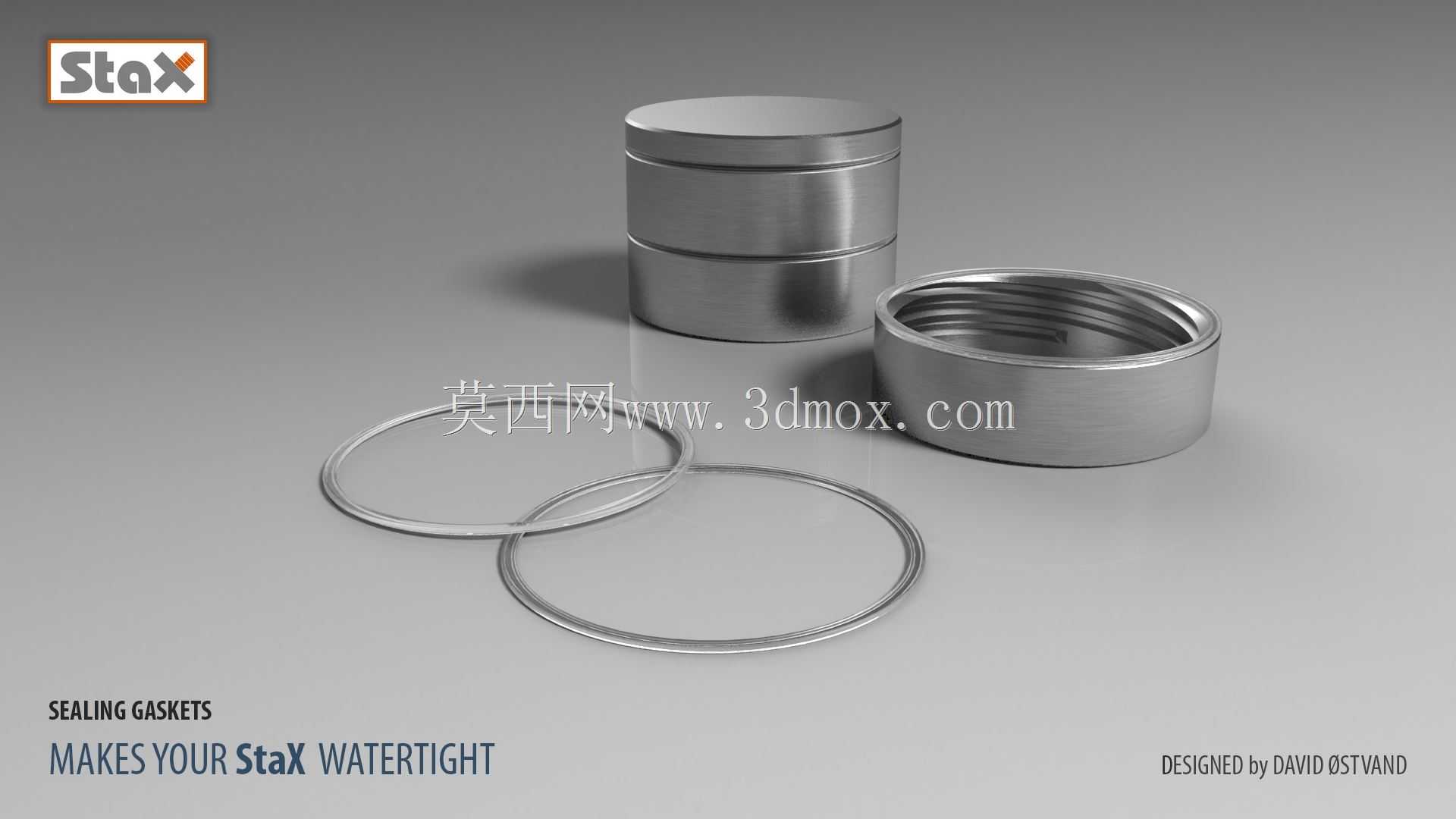

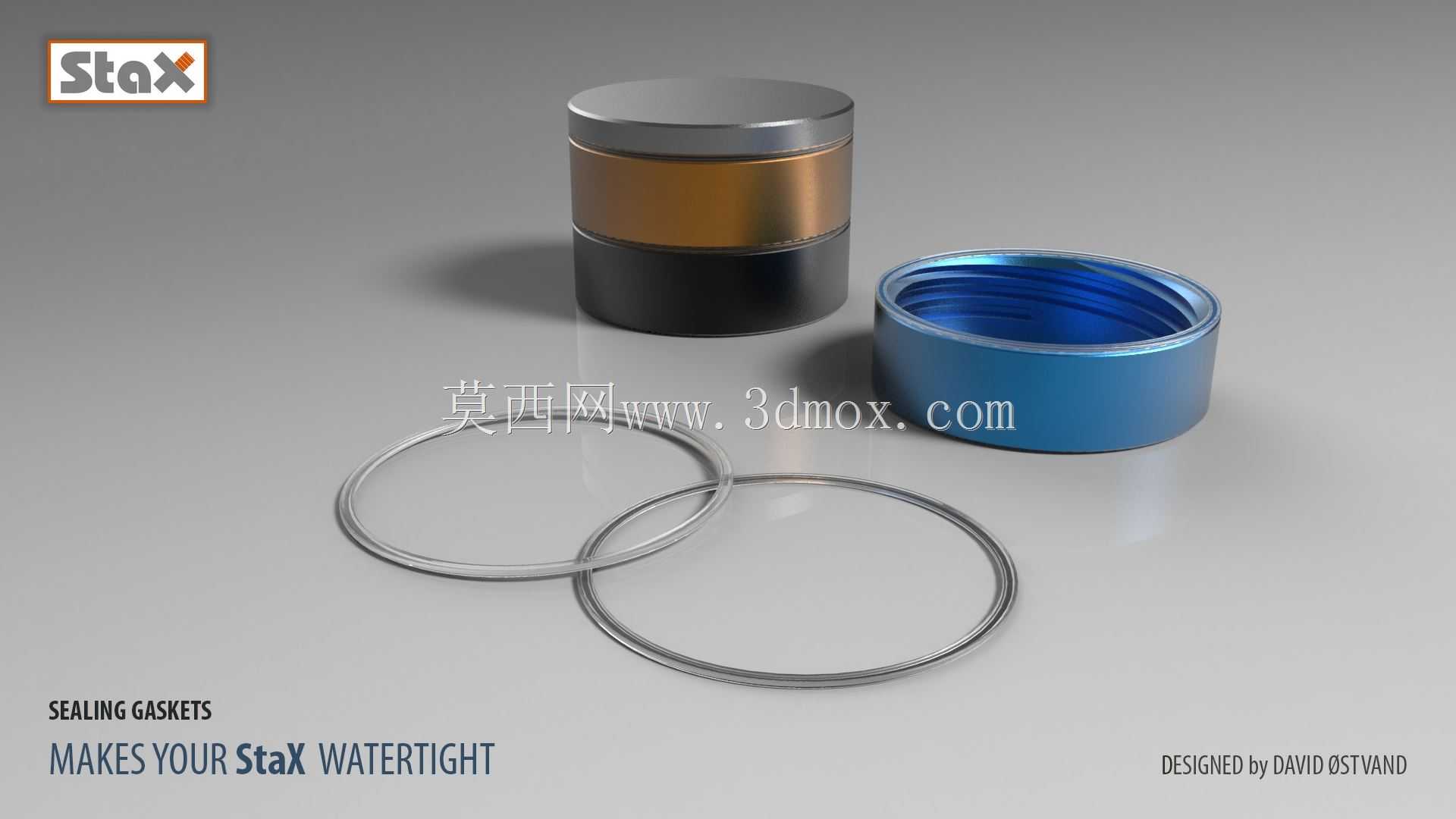

做户外便携金属储物容器的结构设计时，螺纹旋合部位的防水一直是容易被忽略却直接影响使用体验的细节，这套适配圆柱旋合金属罐的密封结构，就是针对户外场景下的容器进水问题给出的落地解决方案。很多人做这类便携金属罐的时候，只考虑螺纹的旋合顺滑度和罐体的壁厚强度，往往忽略了螺纹配合本身存在的间隙——常规公制细牙螺纹即便加工精度再高，牙型之间也会存在微米级的配合缝隙，遇到雨天户外放置、涉水携带、甚至温差导致的罐内外气压差时，水汽很容易顺着螺纹缝隙渗入罐内，要是罐内存放的是怕潮的火种、电子小配件、干料补给，一旦进水就直接报废。这套密封结构没有采用复杂的内嵌胶圈槽设计，而是用薄型金属密封垫圈配合罐体端面的压合结构来实现密封，首先从安装边界来看，垫圈的外径完全贴合罐体旋合口的外沿台阶，内径刚好避开内螺纹的起始牙位，安装时不需要额外的定位工装，只要把垫圈平放在下罐体的上端面，旋合上盖的时候，上盖的下端面会随着螺纹旋合的行程逐步压紧垫圈，整个压紧过程不会出现垫圈偏移、卡入螺纹牙的问题，对加工公差的容忍度也更高，不需要在罐体上车削专门的胶圈安装槽，减少了罐体的加工工序，也避免了胶圈槽内容易积灰藏污、长期使用后残留污渍难以清理的问题。从实际使用场景来看，这类带密封结构的金属便携罐，适配徒步、露营、骑行等多种户外场景，垫圈采用的是和罐体一致的金属材质，不会像橡胶圈那样出现长期使用后老化变硬、遇低温失去弹性、接触油性内容物被腐蚀溶胀的问题，密封压力完全来自螺纹旋合后的轴向压紧力，只要螺纹旋合到位，端面的压紧力就能让薄垫圈产生微变形，填满两个结合面之间的微观不平度，实现静态下的防水密封，哪怕是短时间的浅水浸泡、暴雨冲淋，都不会出现渗水情况。设计的时候特意做了两个垫圈的冗余配置，一方面是考虑到长期旋合使用后，垫圈如果出现压痕变形可以直接替换，另一方面也可以根据实际的密封需求调整垫圈的叠加数量，对不同加工精度的罐体适配性更强——要是罐体端面的平面度加工误差稍大，叠加两个薄垫圈就能弥补端面的平面度偏差，不需要额外返工修磨罐体端面。从外形尺寸来看，整个罐体采用等直径圆柱结构，垫圈的厚度控制在0.5mm以内，叠加两个垫圈也不会影响螺纹的有效旋合长度，不会出现因为加了垫圈导致上盖旋合不到位、连接强度下降的问题，上盖和下罐体的螺纹旋合长度保留了3圈以上的有效啮合，哪怕压紧垫圈后，剩余的啮合牙数也能满足日常携带时的抗冲击、抗跌落强度要求，不会出现盖子松脱的情况。很多户外用户反馈之前用的同类型金属罐，放在背包里遇到下雨就会进水，这套结构把密封位置从螺纹牙侧移到了端面，密封路径更短，密封面的加工也更容易保证精度——螺纹的加工精度要做到密封级需要很高的成本，而端面的平面度只要通过常规的车削工序就能达到要求，配合金属垫圈的微变形补偿，就能用更低的加工成本实现可靠的防水效果。另外金属垫圈的边缘做了倒圆角处理，安装的时候不会划伤罐体的端面镀层，也不会在取放垫圈的时候划手，日常维护的时候只需要在清洁罐体的时候把垫圈拿下来擦拭干净即可，不需要像橡胶圈那样定期涂抹硅脂保养，长期闲置也不会出现粘连在罐体端面上的情况。从结构可靠性来看，这种端面压紧的金属密封结构，适用的温度范围也比橡胶密封更广，不管是冬季高海拔低温环境，还是夏季车内暴晒的高温环境，垫圈都不会出现材质性能变化，密封性能不会随环境温度出现大幅波动，这一点对于户外使用场景来说尤为重要，毕竟户外环境的温度变化范围远大于室内使用场景。在做三维建模的时候，特意把垫圈的安装位置和螺纹的起始位置做了避让，垫圈放置到位后，内边缘和螺纹大径之间留了0.2mm的间隙，不会出现垫圈边缘和螺纹发生干涉、导致旋合卡滞的问题，上盖的压紧端面做了0.1mm的内凹设计，旋合到最后半圈的时候，垫圈会被压入这个微内凹的区域，进一步限制垫圈的径向位移，哪怕罐体受到侧向的冲击振动，垫圈也不会出现移位，保证密封性能的稳定性。
