带安装支架单导向滑轮结构设计

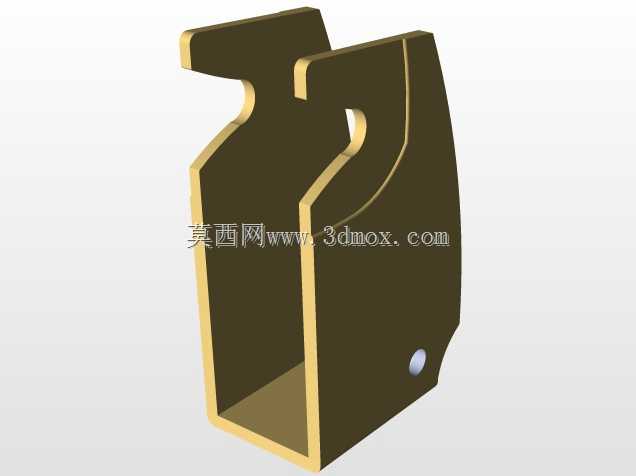

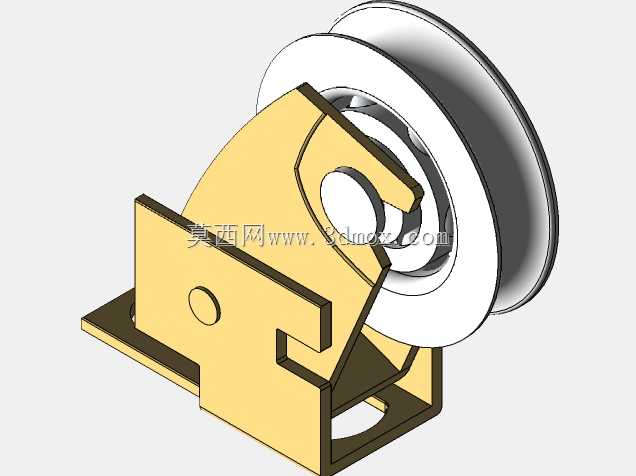

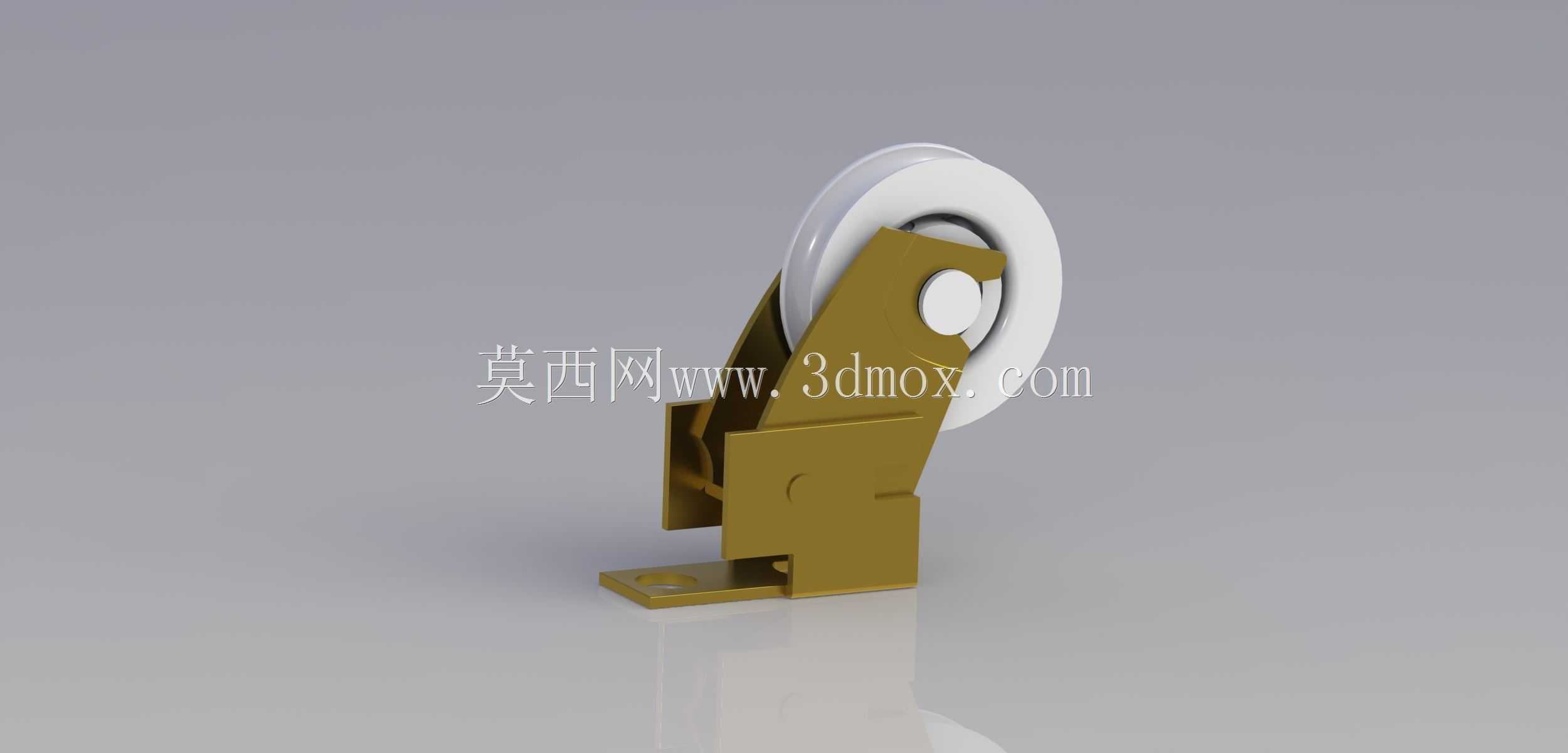

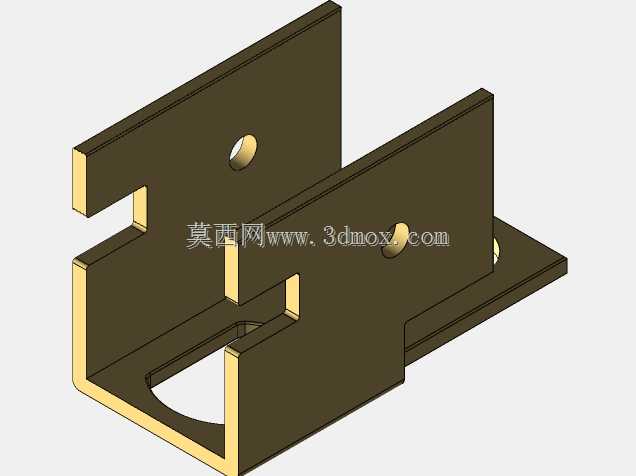

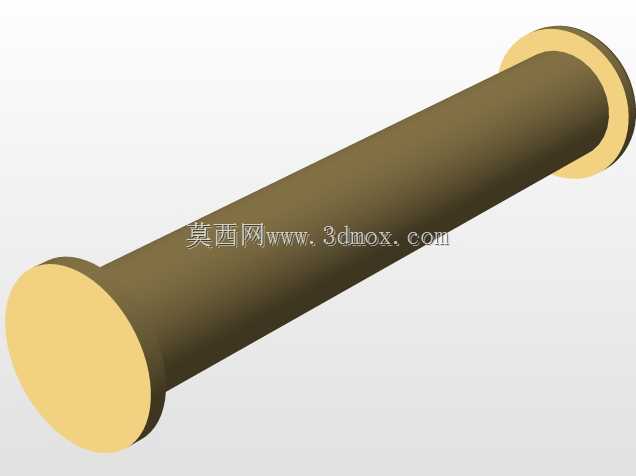

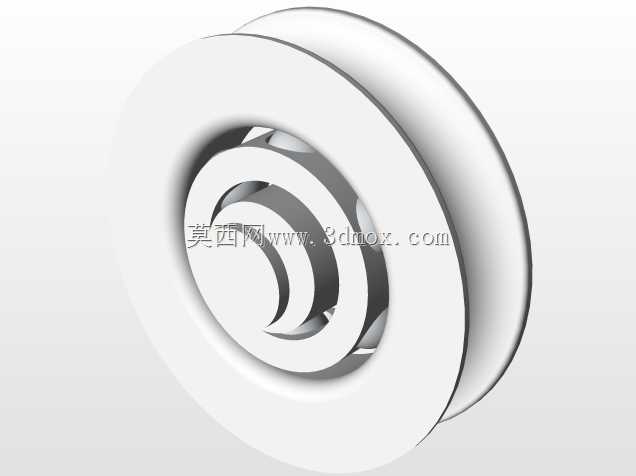

这款带一体式安装支架的单滑轮，在轻载传动、导向走线、物料移位场景中有着非常广泛的适配性，日常在小型自动化生产线的线材导向工位、轻型吊具的转向节点、门窗滑动机构、仓储轻型物料的手动吊运点位，都能见到这类结构的实际应用。不同于大吨位起重场景的多轮组滑轮，这款单滑轮的设计定位就是轻载、小空间安装的工况，整体结构没有冗余的复杂部件，所有功能都围绕稳定导向、低摩擦转动、快速安装这几个核心需求展开。从结构设计逻辑来看，这款滑轮采用支架与安装底座一体化折弯成型的结构，支架部分做了双侧对称的支撑臂，轮体的转轴直接固定在两侧支撑臂的同轴孔位上，省去了额外的连接紧固件，既减少了装配工序，也避免了多零件连接带来的累计公差，保证轮体转动时不会出现偏摆卡滞的问题。轮体部分采用带内凹轮槽的结构，轮槽的弧度做了适配圆截面线材、绳索的过渡处理，不管是尼龙绳、钢丝绳还是包胶钢丝，在轮槽内运行时都能保持居中位置，不会出现跳绳、脱槽的问题，轮体与转轴之间预留了标准的转动间隙，既可以直接采用轴孔配合的自润滑转动，也可以根据实际使用需求加装微型轴承，进一步降低转动时的摩擦阻力，适配更高转速的走线场景。安装底座部分采用平板式带安装孔的设计，底座平面与支架支撑臂保持垂直，两个安装孔位做了长圆孔的优化处理，实际安装时可以根据现场的安装孔位偏差做小范围的位置调整，不需要额外扩孔或者重新打孔，降低现场安装的适配难度。底座与支架的连接位置做了折弯加强筋处理，在承受径向载荷的时候，折弯位置不会因为应力集中出现变形，哪怕是长期承受额定载荷的反复作用，支架的开口尺寸也不会出现扩量，保证轮体的转轴始终保持水平状态，不会出现轮体倾斜导致的绳索磨损加剧问题。从安装边界来看，这款滑轮的整体外轮廓尺寸非常紧凑，轮体的直径控制在适配小空间安装的范围，支架的总高度不会超出常规轻型安装位的空间限制，安装时只需要保证底座的安装平面与绳索的受力方向保持垂直，就能让轮体的受力方向完全沿着轮槽的中心平面，避免出现侧向力导致的轮体偏磨、转轴变形问题。实际选型使用的时候，需要注意匹配绳索的直径与轮槽的宽度，绳索直径不能超过轮槽的最大适配尺寸，否则会出现绳索卡入轮槽与支架间隙的问题，同时额定载荷要匹配实际使用场景的最大受力，不要在超出载荷范围的场景下使用，避免支架变形或者转轴断裂。在三维建模的过程中，这类滑轮的建模重点在于支架折弯角度的准确性、轮槽的弧度与绳索直径的匹配度、安装孔位的同轴度，尤其是两侧支撑臂的转轴安装孔，必须保证同轴度公差在合理范围内，否则实际装配后轮体的转动阻力会大幅增加，甚至出现完全卡滞无法转动的问题。建模时还要注意轮体与支架之间的间隙预留，间隙太小会出现轮体转动时摩擦支架的问题，间隙太大则会导致绳索容易卡入间隙，一般预留的间隙控制在1毫米以内，既能保证轮体转动无干涉，也能避免绳索卡入。这类单滑轮虽然结构简单，但是在很多轻型传动、导向场景中是不可替代的基础部件，很多设计人员在做设备结构设计的时候，往往会忽略这类小部件的细节设计，要么是支架强度不足导致使用中变形，要么是轮槽尺寸不匹配导致绳索磨损过快，要么是安装孔位设计不合理导致现场安装困难，这款结构的设计就很好地平衡了强度、安装便利性、使用稳定性几个核心需求，不管是直接选型套用，还是在此基础上做参数化调整适配不同的载荷场景，都有很高的参考价值。比如在做小型门窗的滑动结构时，可以将轮体换成包胶材质，降低滑动时的噪音；在做轻型吊具的转向轮时，可以在转轴位置加装黄油嘴，定期加注润滑脂提升使用寿命；在做自动化设备的线材导向轮时，可以将支架换成不锈钢材质，适配洁净车间或者有防腐需求的使用场景。
