Prusa机型3D打印机电感式调平液位传感器固定支架

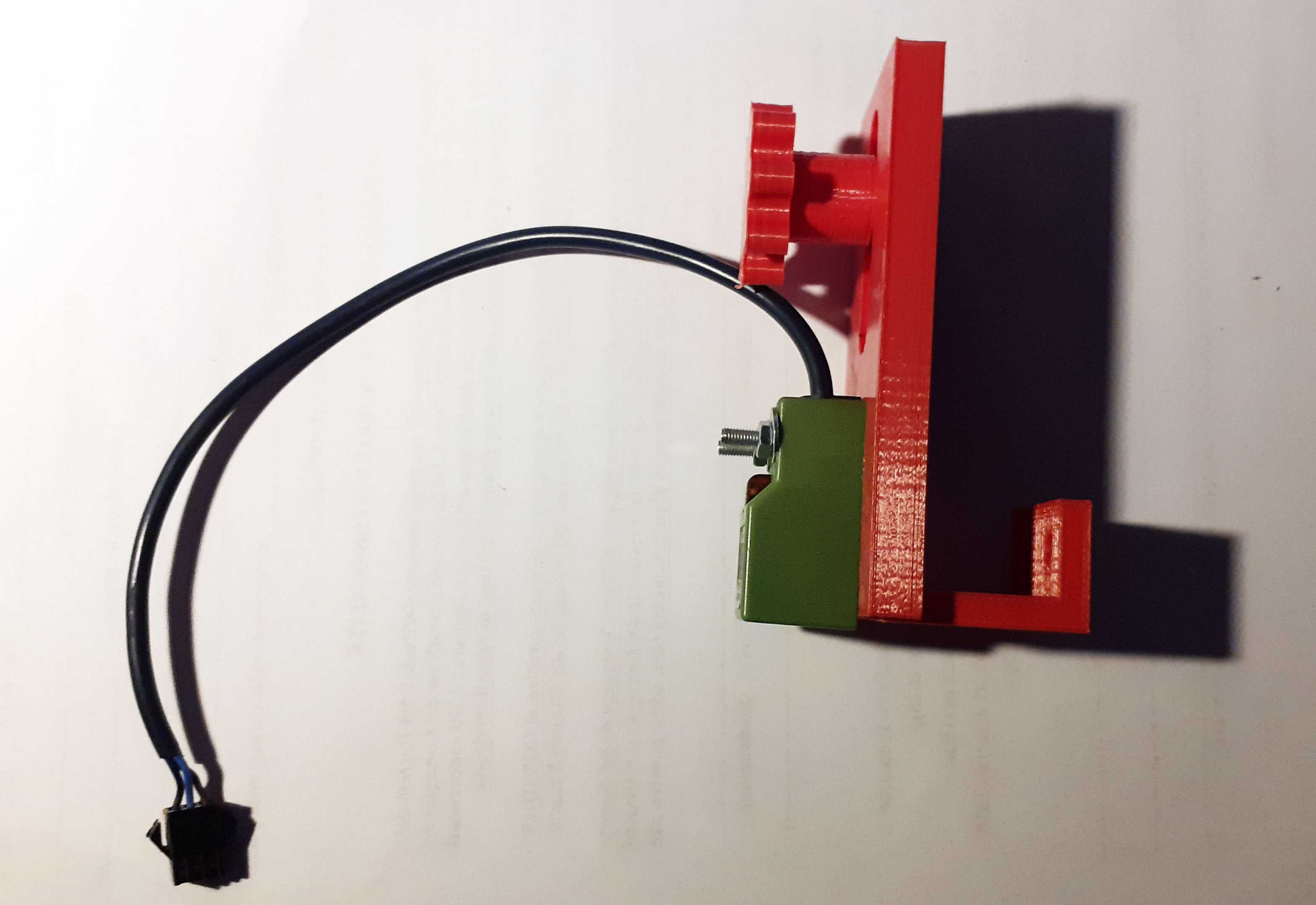

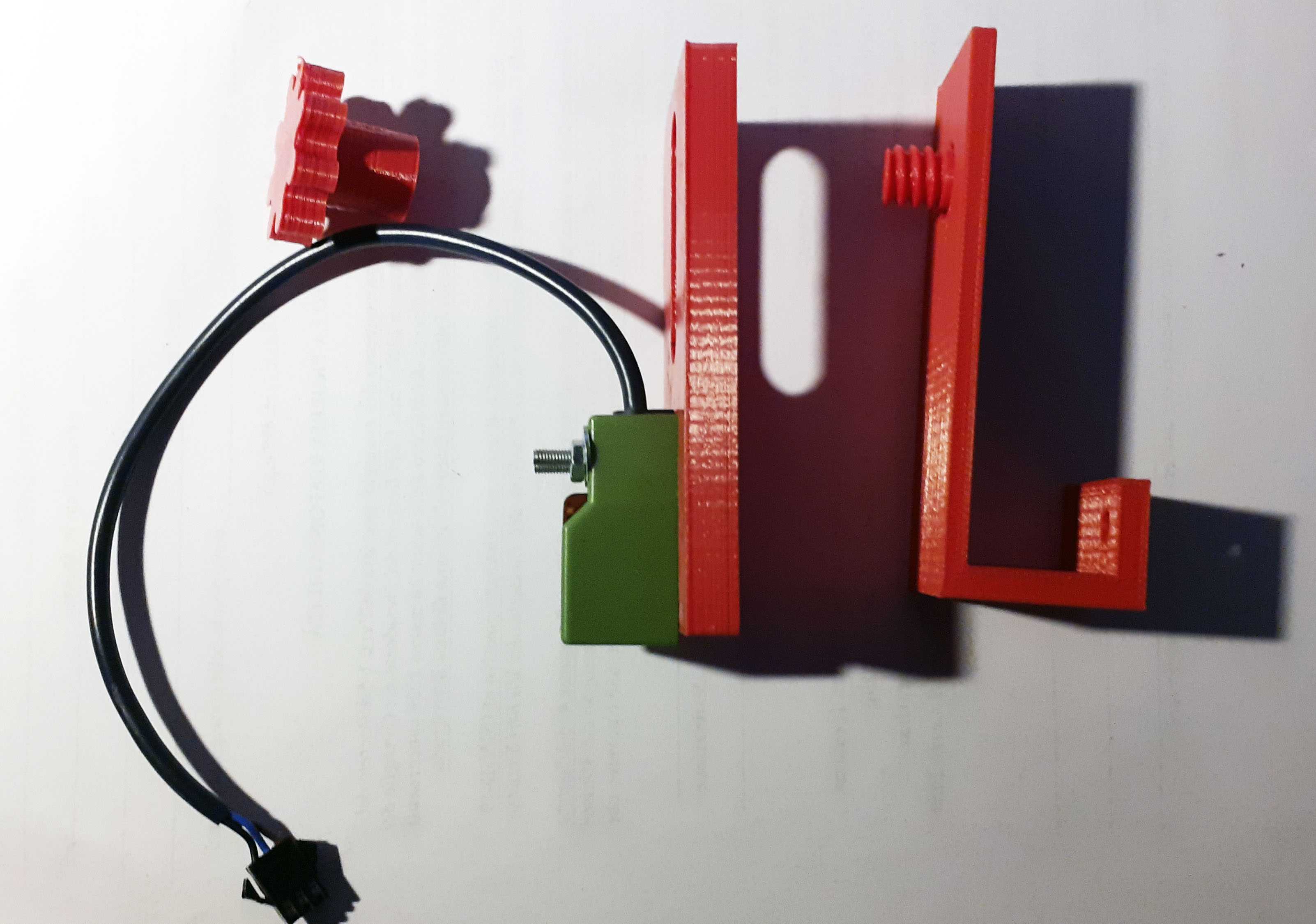

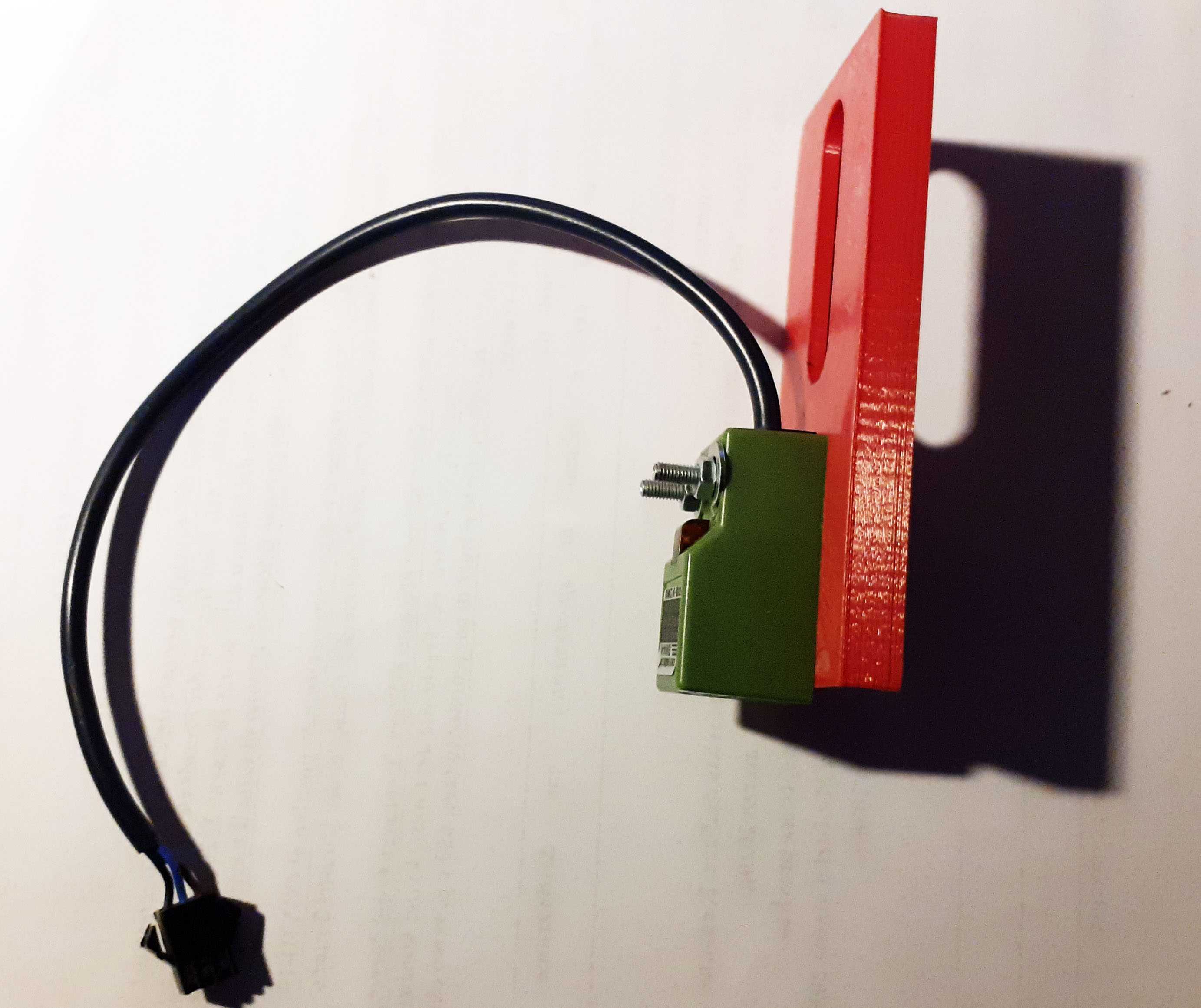

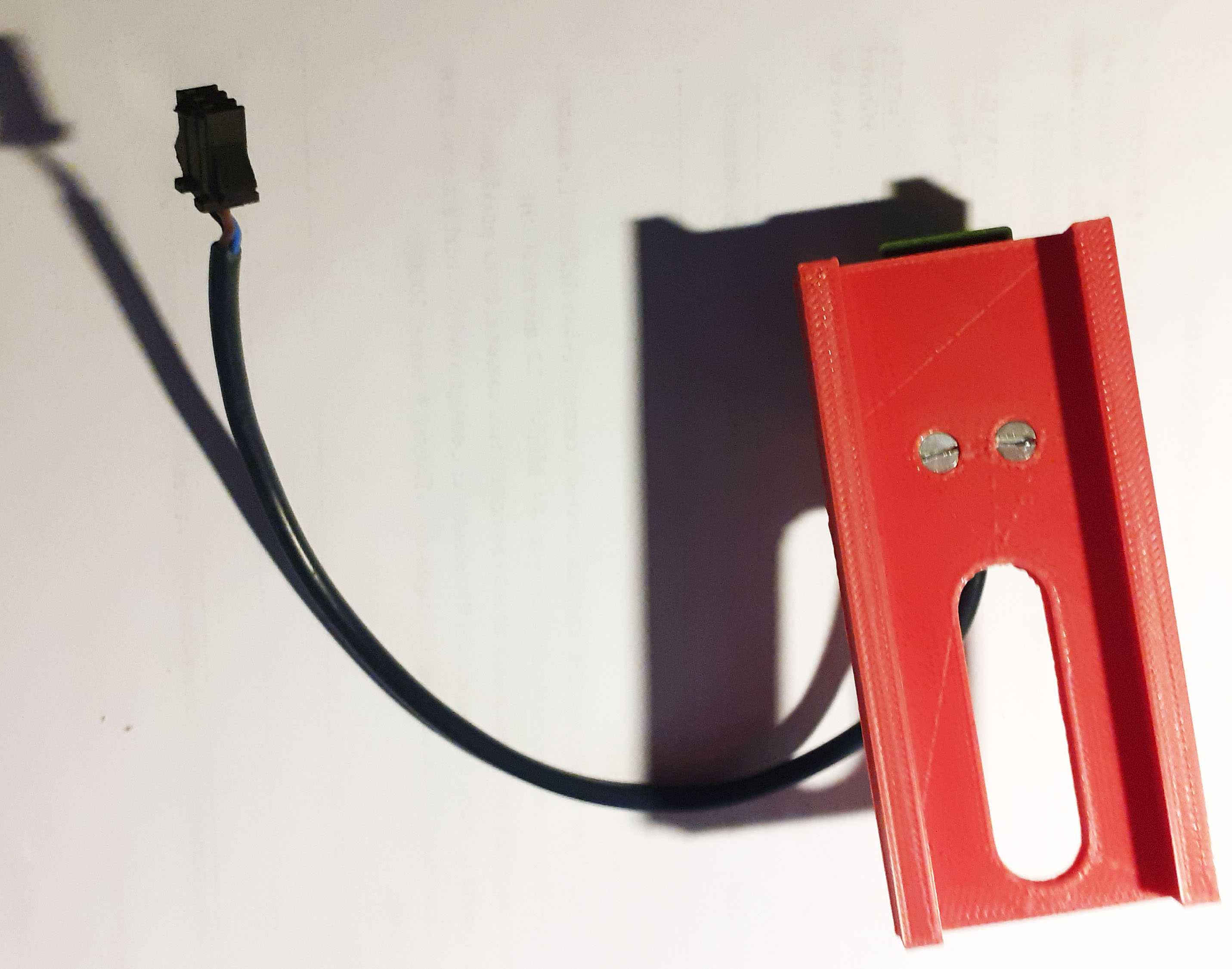

在桌面级FDM 3D打印的实际生产作业中，平台调平精度直接决定首层附着效果与最终制件成型质量，传统手动调平依赖操作人员经验，反复调整螺母的过程耗时且一致性差，尤其在多批次连续打印、平台受热形变后，需要频繁重复校准流程，严重影响小批量制件的生产效率。这款适配Prusa系列机型的传感器固定支架，正是针对自动调平液位传感组件的安装需求开发的结构件，解决了原厂支架调节行程不足、安装后传感头位置偏移、长期使用受打印头振动松脱的常见问题。从实际装机的适配场景来看，该支架主要承担电感式调平传感器的承载与位置调节功能，同时兼容液位传感模块的走线固定需求，在打印作业过程中，支架随X轴挤出机构同步运动，带动传感头完成平台多点位的高度数据采集，为自动调平算法提供精准的Z轴偏移量参考，避免因平台倾斜、局部高度差导致的喷嘴刮蹭平台、首层丝材堆积不均、制件翘边脱落等故障。从结构设计思路上，支架采用分体式组合安装逻辑，主体红色安装座直接卡接固定在X轴挤出机的现有安装位上，无需对原有设备结构进行打孔、切削等二次改装，降低用户的改装门槛；侧面预留的绿色传感模块安装槽采用侧装锁紧结构，通过一颗内六角螺丝即可完成传感头的夹紧固定，无需额外设计快拆卡扣，在保证锁紧可靠性的同时，减少了3D打印制件的支撑用量，降低自制该支架的打印难度。安装边界方面，支架整体突出挤出机安装面的厚度控制在18mm以内，不会与打印平台的边缘夹扣、散热风扇风道产生运动干涉，X轴方向的调节行程达到12mm，可适配不同外径尺寸的电感式传感头，同时兼容液位传感模块的接线端走线空间，预留的走线槽可将传感线缆沿挤出机原有线束路径固定，避免打印过程中线缆拖拽到打印件表面、或是随运动部件反复弯折导致线芯断裂。在功能特性上，支架的调节手轮采用齿形防滑结构，用户无需借助工具即可手动旋转调整传感头的Z向伸出高度，调整到位后依靠齿面的阻尼摩擦力即可锁定位置，不会因打印过程中的持续振动出现位置滑移；支架底部的L型限位挡边可在传感头安装到位后提供轴向定位，避免传感头受碰撞后向内缩进导致检测距离超出有效量程。实际装机测试中，该支架适配Prusa i3系列多款衍生机型，安装后传感头的检测端面与喷嘴端面的平行度误差可控制在0.1mm以内，满足自动调平系统对检测基准的精度要求，在长期高温作业环境下，采用PLA、PETG等常规3D打印材料制作该支架时，结构强度足以支撑传感模块的重量，不会出现受热软化变形的问题；针对部分改装了近程挤出机构的机型，支架的安装位预留了2mm的位置补偿量，可避开挤出齿轮的运动区域，无需额外打磨修改即可直接安装。不同于市面上常见的一体式传感器支架，这款结构在设计时充分考虑了用户自行3D打印制作的工艺性，所有安装面的拔模角度控制在1度以内，悬空部位的长度不超过5mm，打印时无需添加大量支撑即可获得光滑的安装配合面，打印完成后仅需去除少量毛刺即可完成装配，大幅降低了用户自制该配件的时间成本与材料损耗。在实际使用场景中，除了常规的PLA、ABS等耗材打印作业，该支架也可适配加装了液位检测模块的改性材料打印场景，支架侧面预留的拓展安装位可固定液位传感的探头组件，实现打印过程中耗材余量、料筒液位的实时检测，无需额外在机架上打孔安装固定件，保持设备外观整洁的同时，减少了额外改装对设备原有运动精度的影响。
