3D打印机用多通道灯丝导向导轨结构

　　在桌面级FDM3D打印机的实际运维与改装场景中，多材料切换打印的需求一直存在，不少用户会在单挤出机设备上加装多组丝料架，实现不同颜色、不同材质耗材的快速切换，但多组丝料同时排布时，很容易出现丝料缠绕、送料阻力不均、丝料偏移剐蹭设备外壳的问题，尤其是丝料从料架牵引到挤出机进料口的这段路径，若没有稳定的导向约束，打印过程中丝料拉扯、进料卡顿的故障概率会大幅提升，直接影响打印成品的成型质量，严重时还会造成挤出机齿轮磨损、丝料断裂堵头的问题。这款导向导轨正是针对这类多丝料排布的送料路径约束需求设计，可直接安装在打印机顶部框架位置，作为多组丝料进入挤出机前的第一道导向约束结构，适配常见的桌面级Hictop系列打印机改装使用。从结构设计来看，

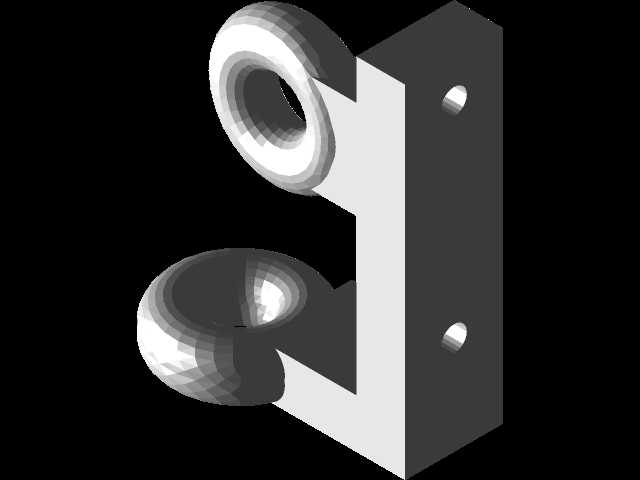

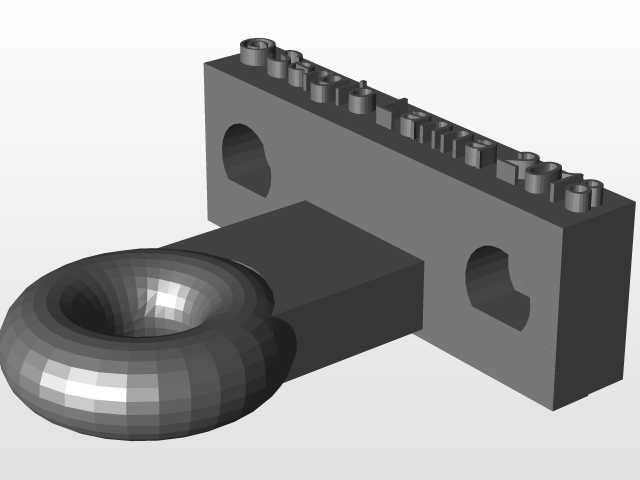

　　导轨主体采用一体式块状基座设计，基座上排布了多组不同孔径的导向孔位，可同时适配3种不同规格的灯丝骨架送料导向，孔位沿基座长度方向等距排布，每个孔位的入口处做了圆弧倒角处理，避免丝料牵引过程中被锐边剐蹭产生碎屑，碎屑一旦进入挤出机流道就会造成堵头故障，倒角设计也能降低丝料牵引时的滑动阻力，让送料过程更顺畅。基座一侧延伸出带环形导丝环的悬臂结构，导丝环采用大圆角环形设计，内壁做了光滑过渡处理，可作为单路丝料的独立导向通道，针对靠近设备侧边布置的丝料路径，双导向的结构形式能更好地约束丝料走向，避免丝料在牵引过程中出现大角度弯折，要知道FDM耗材尤其是PLA、ABS这类常用丝料，弯折半径过小会产生不可逆的塑性形变，

　　后续进入挤出机时就会出现进料不畅的问题，环形导丝环的大曲率设计刚好能保证丝料的弯折半径始终处于安全阈值内。基座上设计了两个对称的腰型安装孔，孔型采用类葫芦状的沉头设计，可适配M5x8规格的螺钉进行固定，腰型孔预留了一定的安装调节余量，安装时可根据设备顶部框架的实际安装孔位、丝料相对于挤出机的实际位置，微调导轨的固定角度与安装位置，让导向孔的出线方向精准对准挤出机的进料口，减少丝料的转折角度。安装时需要先梳理清楚每一路丝料的牵引路径，根据丝料架的布置位置选择对应的导向孔位，靠近设备中部的丝料可直接通过基座上的直孔导向，靠近侧边的丝料则通过悬臂端的环形导丝环进行二次导向，保证每一路丝料从料架引出后，都能以平缓的角度进入挤出机进料口，

　　不会出现交叉缠绕的情况。从实际使用的角度来说，这款导向结构不需要对原有打印机的主体结构做破坏性改装，仅需利用设备顶部原有框架的安装位就能完成固定，安装完成后可同时支撑3路不同丝料的导向需求，不管是多色打印的频繁换料，还是长时间连续打印的送料稳定性，都能得到有效提升，避免因丝料路径紊乱造成的打印故障。结构本身采用一体化设计，没有活动零部件，长期使用不会出现松动、磨损的问题，导向孔与导丝环的内壁光滑度足够，不会对丝料表面造成额外的刮损，能有效减少送料过程中的阻力波动，让挤出机的送料精度更稳定，对于经常做多材料切换打印的用户来说，这类导向结构是提升设备改装实用性的关键零部件，不需要复杂的调试就能适配原有设备的安装空间，安装边界可覆盖大部分顶部框架为2020铝型材的桌面级FDM设备，通用性较强。
