3D打印灯丝更换辅助挤压工装结构

在桌面级FDM3D打印的日常作业场景里，多色打印、耗材切换是高频操作环节，不少操作人员都遇到过拔插灯丝时设备移位、对位偏差导致的打印复位故障，这款挤压工装正是针对这一实际痛点设计的手动辅助工具，核心作用就是在灯丝更换操作时牢牢固定挤出机位置，避免设备受插拔外力产生位移，保障换料后打印位置精准，不会出现层错、偏移等报废问题。

从功能逻辑上看，这款工装采用纯手动螺旋压紧结构，没有复杂的气动、电动元件，完全依靠螺纹副的自锁特性实现压紧固定，操作门槛极低，一线打印操作人员无需额外培训即可上手。工装的压紧动作分为上下两个锁紧点位，分别对应挤出机的上下安装基准面，锁紧时不会对挤出机本身的进料喉管、加热块等核心部件产生额外挤压应力，避免损伤设备原有结构。

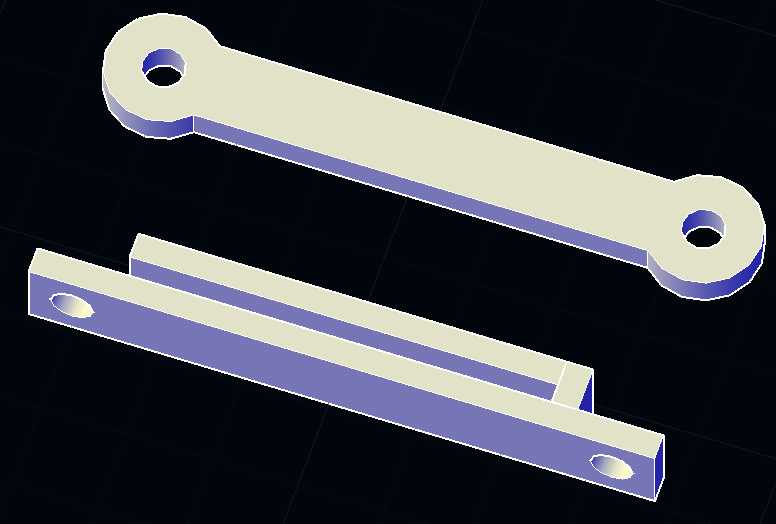

设计层面上，整套结构的零件拆分充分考虑了加工与装配的便捷性，所有结构件都可采用普通PLA或PETG耗材通过桌面级3D打印直接制作，无需额外的机加工工序，使用者甚至可以根据自身所用3D打印机的挤出机实际尺寸快速调整参数打印适配版本。装配所需的标准件全部采用市面通用规格，仅需两根长度50mm的普通螺钉、一个标准六角螺母以及一个翼形螺母即可完成整机组装，不需要定制特殊规格的紧固件，后期维护更换零件的成本极低。

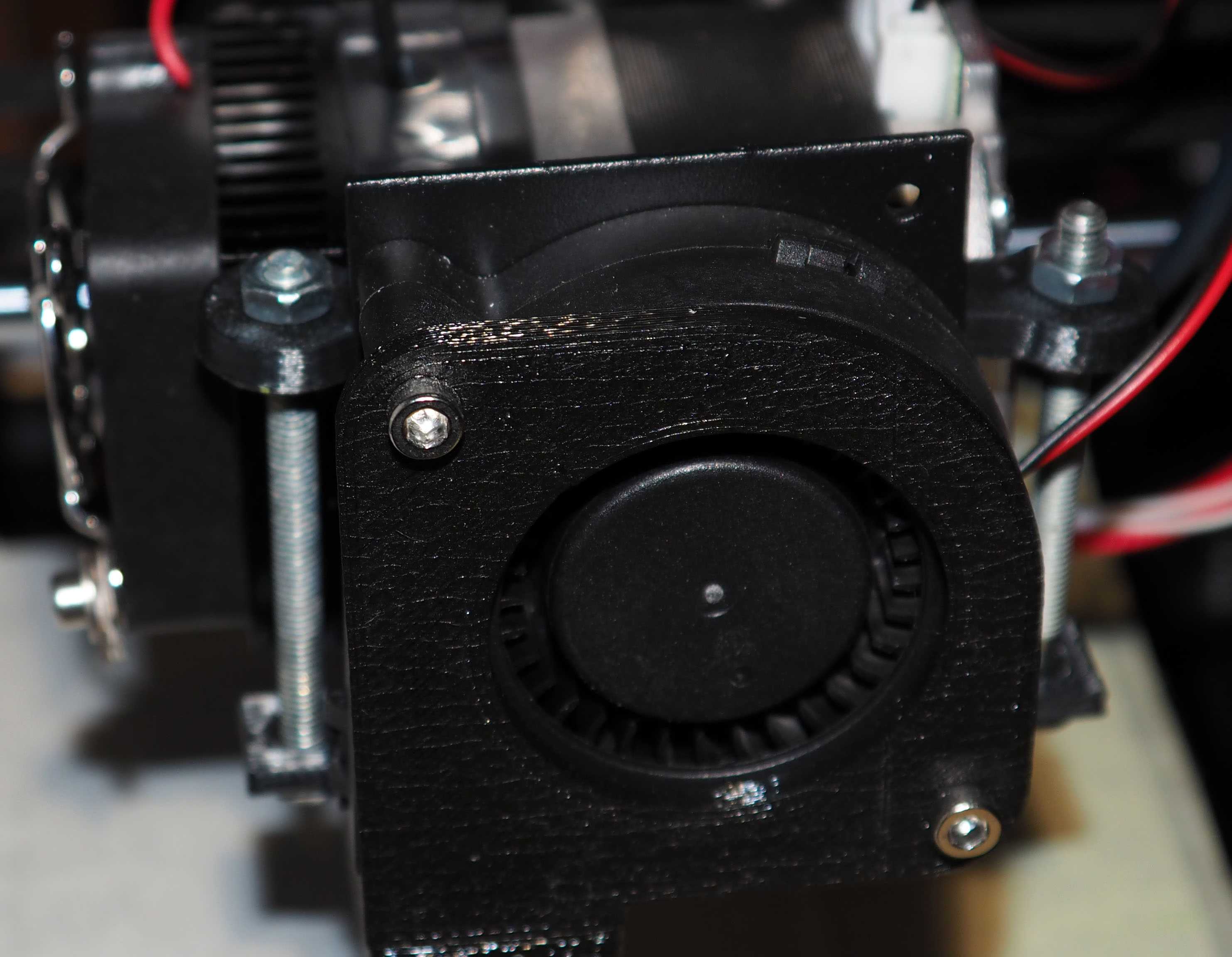

具体安装操作时，先将带胶带限位的结构件插入设备框架的下板定位槽，完成工装的基础定位，随后穿入两根连接螺钉：左侧螺钉的头部抵靠在下板底部，配套螺母从上部旋紧实现下点位固定；右侧螺钉的头部从上部穿入，配套普通螺母位于下部，翼形螺母安装在最外侧的操作端，这样的布局让操作人员在设备正面即可完成所有锁紧、松开操作，不需要探身到设备背部操作，符合日常换料的操作动线。旋紧螺母的过程中，杠杆压头会逐步向挤出机基座施加稳定的压紧力，当压力达到可以完全限制挤出机水平、竖向位移的程度时即可停止，不需要过度旋紧避免压坏设备外壳或挤出机结构。

更换灯丝的操作流程也完全贴合现有作业习惯：需要换料时，先用配套扳手拧紧上部的锁紧螺母，再用手旋紧下部的翼形螺母，双向锁紧后挤出机完全被固定在原有工作位置，此时无论是拔出剩余耗材还是插入新的灯丝，施加的插拔力都会被工装的支撑结构完全承担，不会传递到设备的运动轴系上，也就不会导致打印头位置偏移。待灯丝更换完成、进料测试正常后，依次松开两个螺母即可解除固定，设备可以直接恢复打印作业，不需要重新进行原点校准或位置对位，能大幅缩短多色打印、换料作业的准备时间，减少因换料导致的打印报废率。

从安装边界尺寸来看，整套工装的横向占用宽度不超过120mm，竖向高度不超过80mm，安装后不会遮挡挤出机的散热风道，也不会影响打印头的正常运动行程，适配绝大多数采用2020、2040铝型材框架的桌面级FDM3D打印机，不需要对原有设备进行任何打孔、切削等改装，完全属于无损加装的辅助工装。结构上预留了3mm的调节间隙，可以兼容不同厚度的挤出机安装板，即使是不同品牌、不同型号的桌面级设备，只要挤出机安装位置的框架尺寸在适配范围内都可以使用，通用性较强。

在实际使用场景中，除了多色打印换料的场景，这款工装也适用于挤出机堵头疏通、喷嘴更换等需要固定挤出机位置的维护操作，能避免维护过程中设备移位导致的后续对位问题，相比市面上常见的卡扣式固定装置，螺旋压紧的方式可以根据实际需要灵活调整压紧力，不会出现卡扣过紧拆装困难、过松固定失效的问题，翼形螺母的设计让操作人员不需要额外工具即可完成下部锁紧操作，日常使用的便捷性更高。整套结构没有易损件，只要打印件的强度满足要求，长期使用也不会出现结构失效问题，是桌面级3D打印作业场景中实用性极强的辅助工装结构。
