环形线圈自动绕制加工设备结构设计

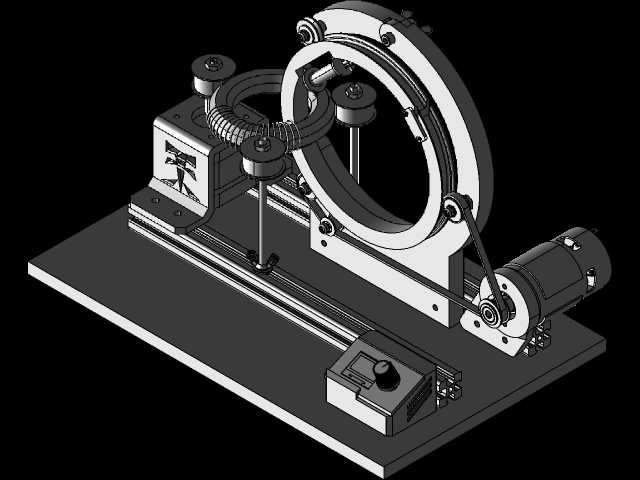

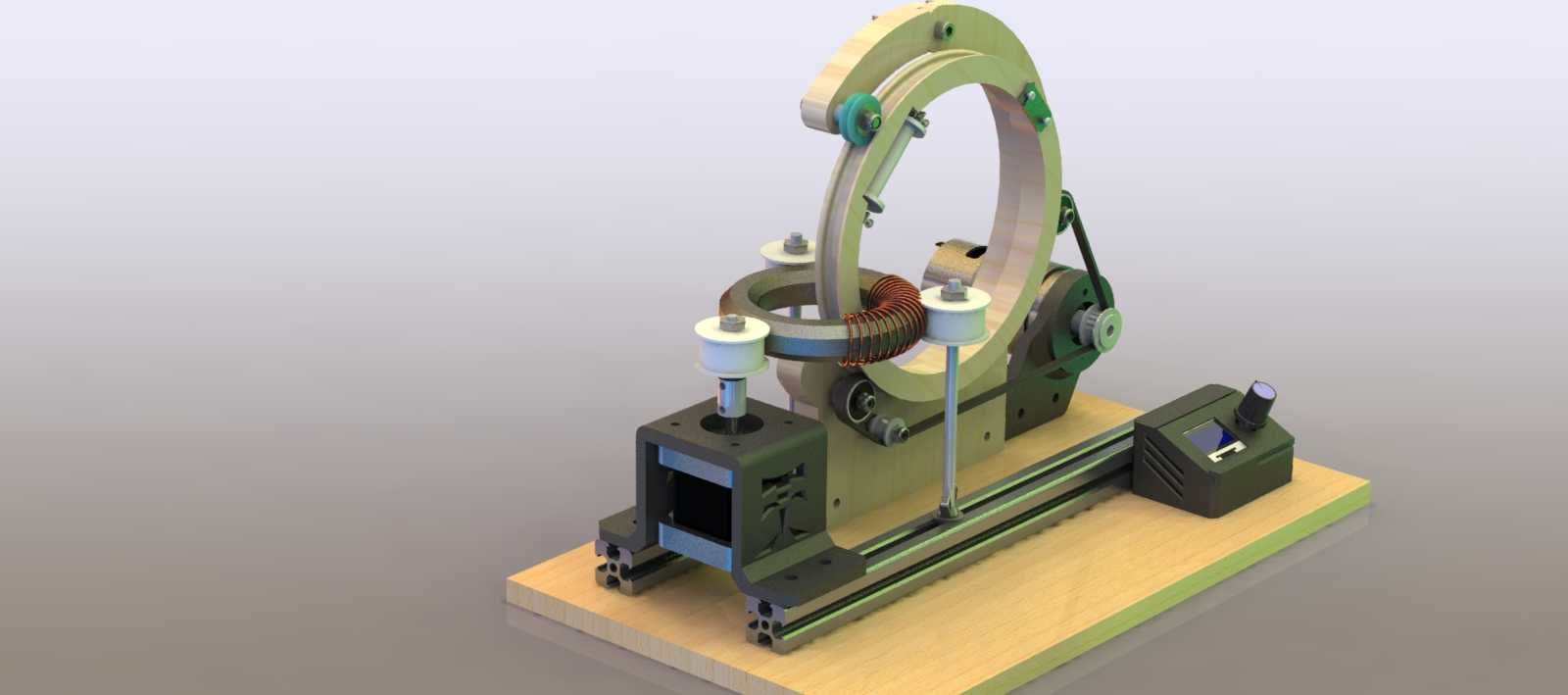

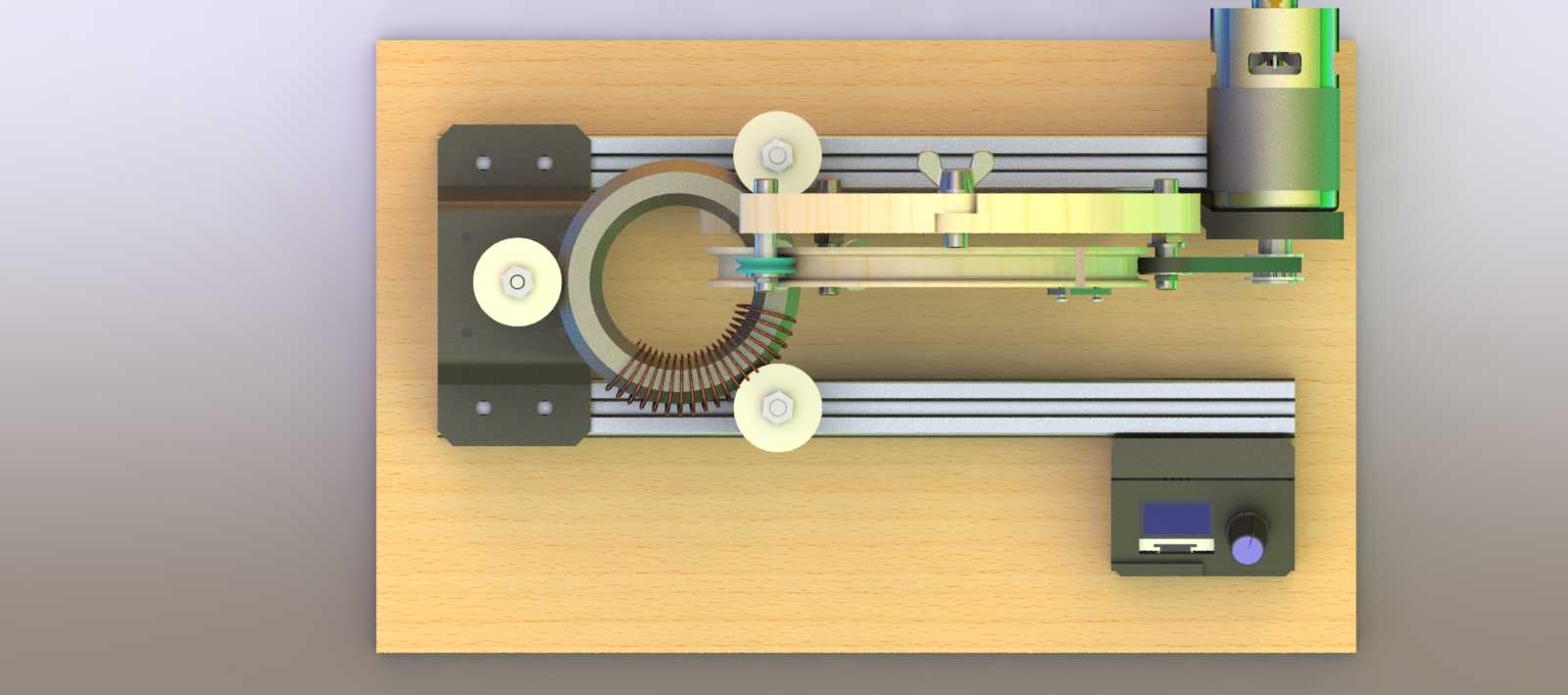

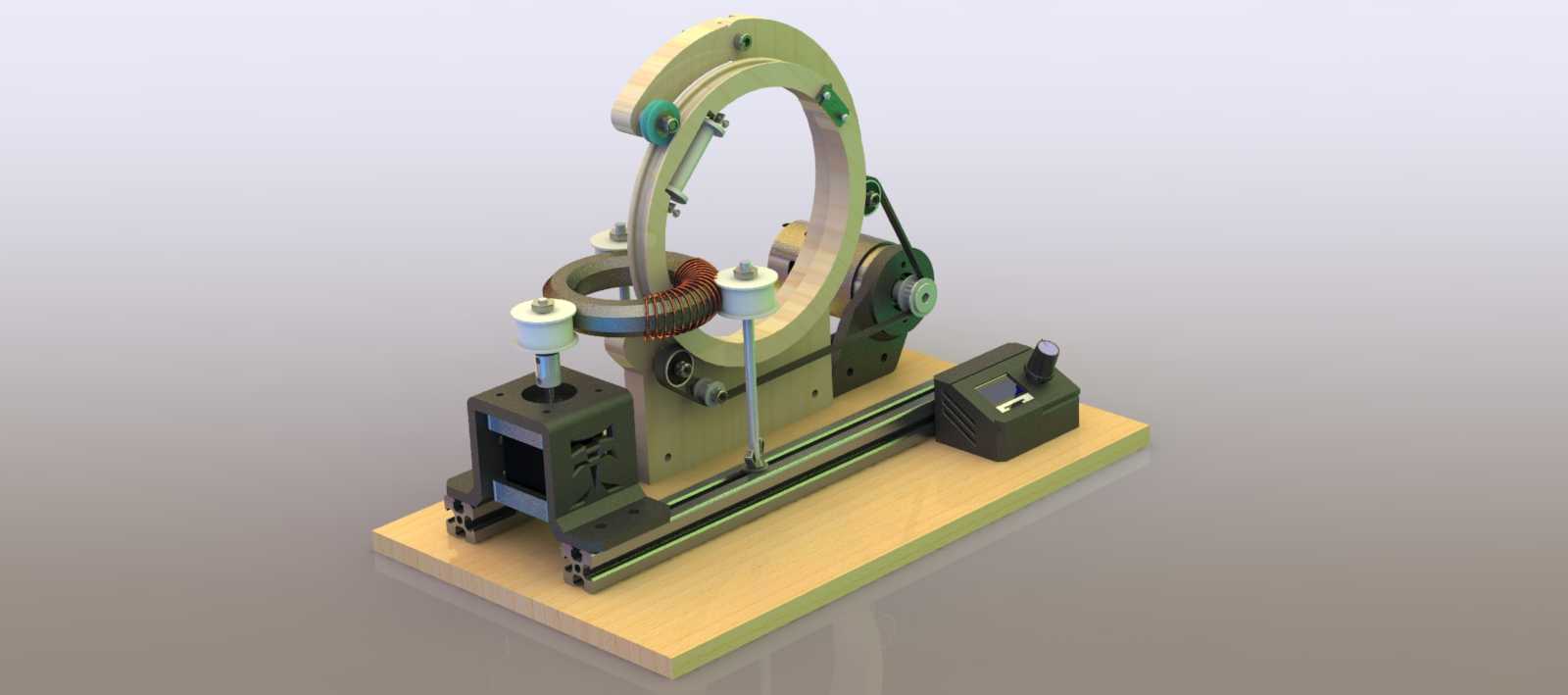

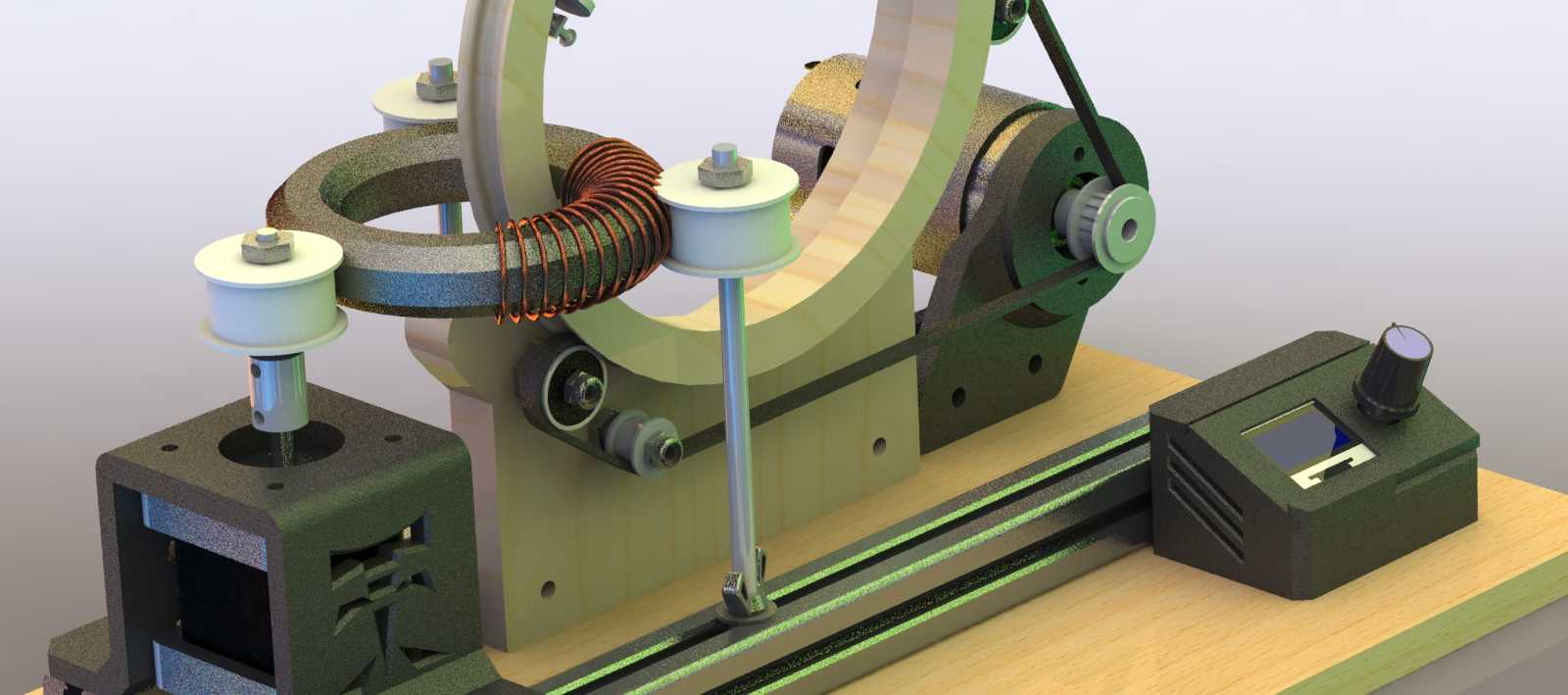

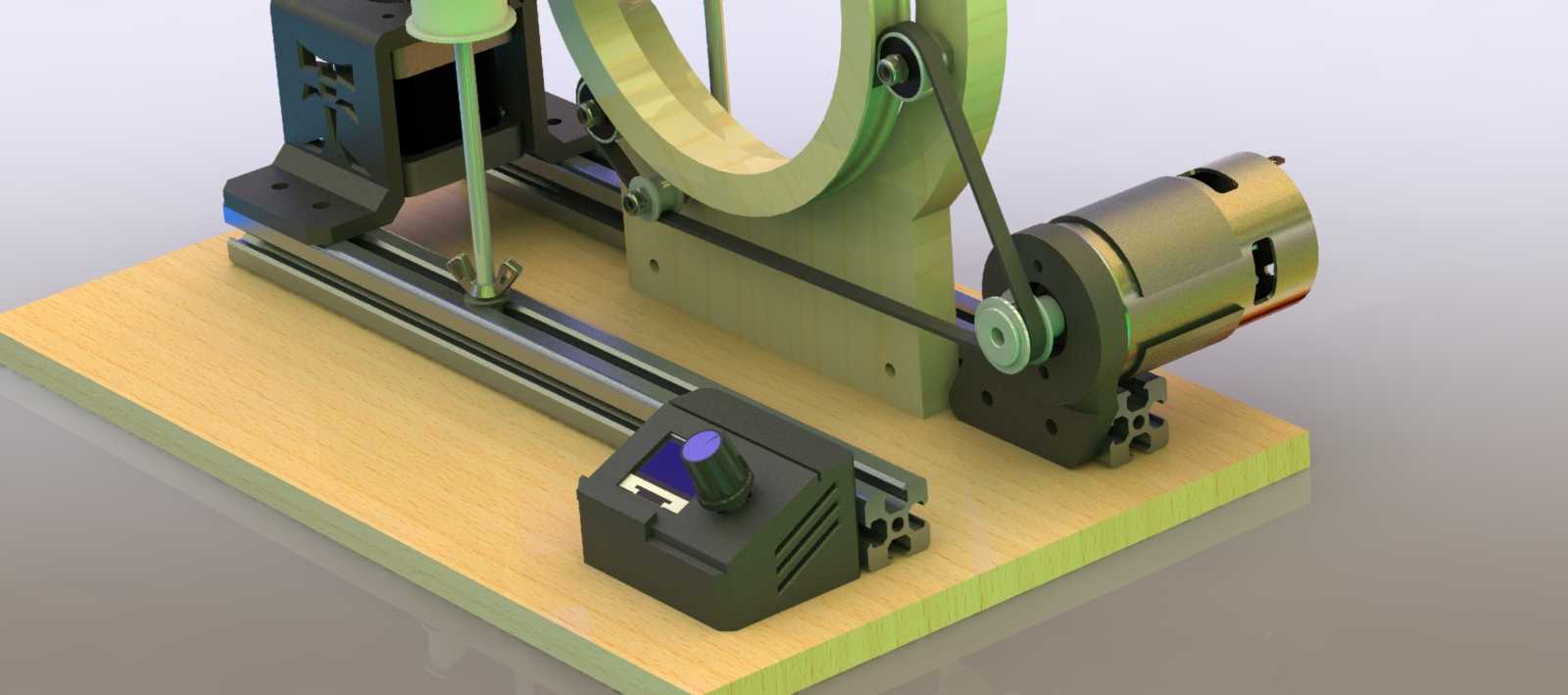

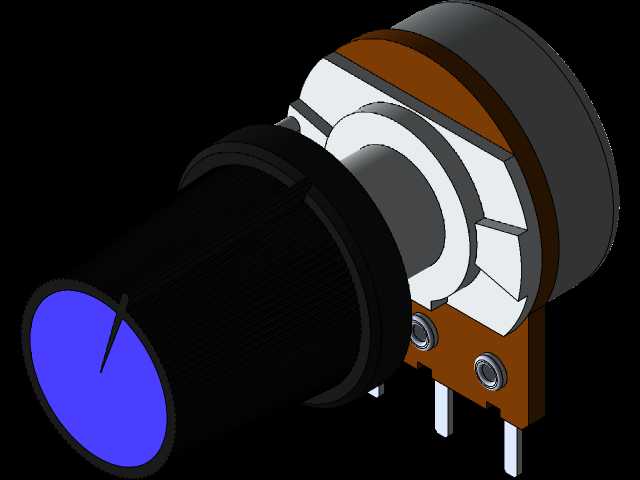

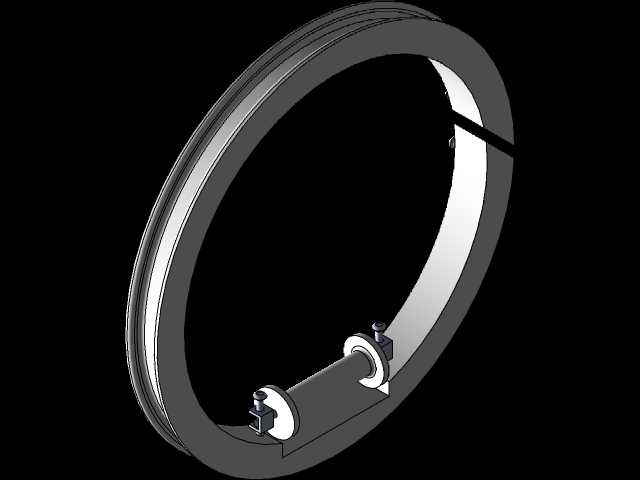

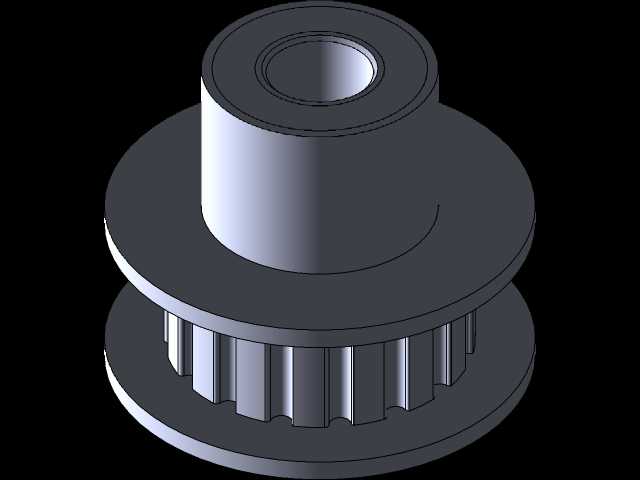

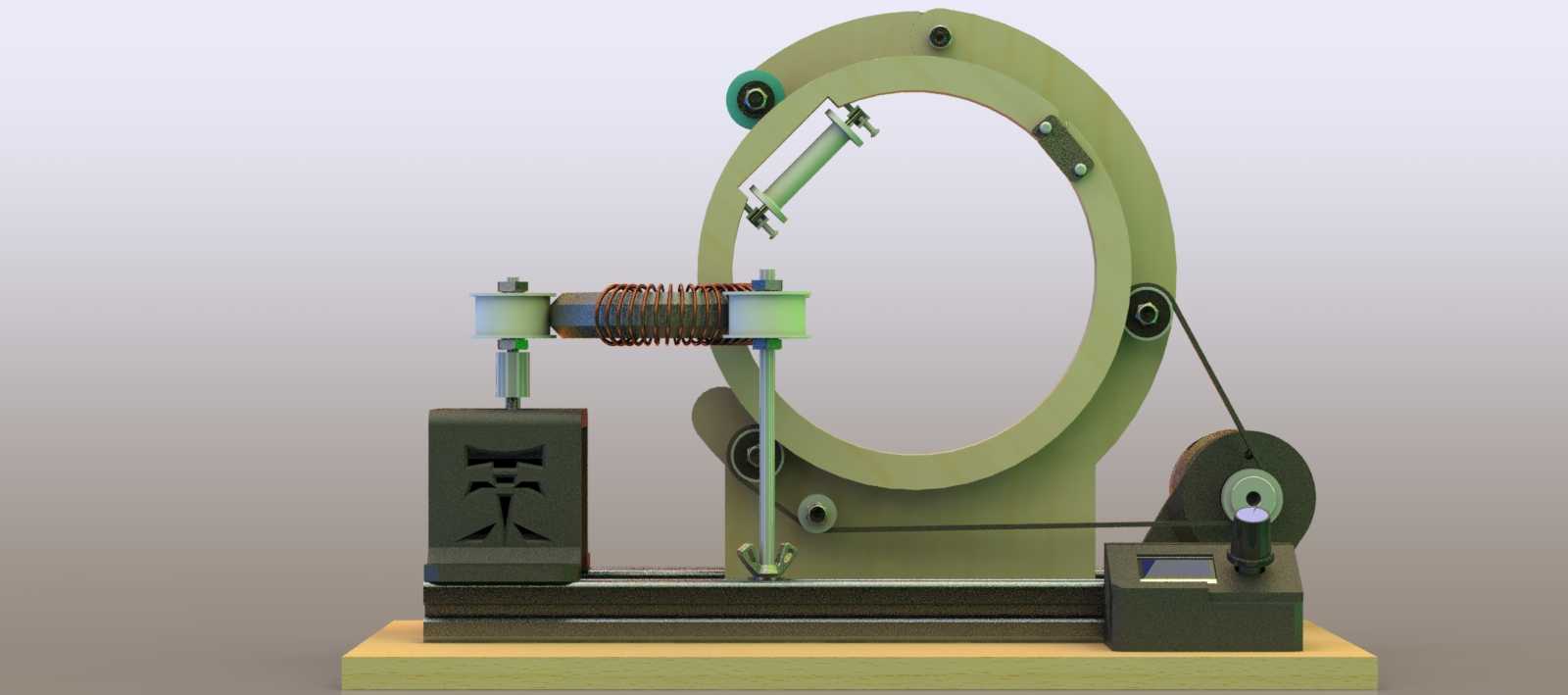

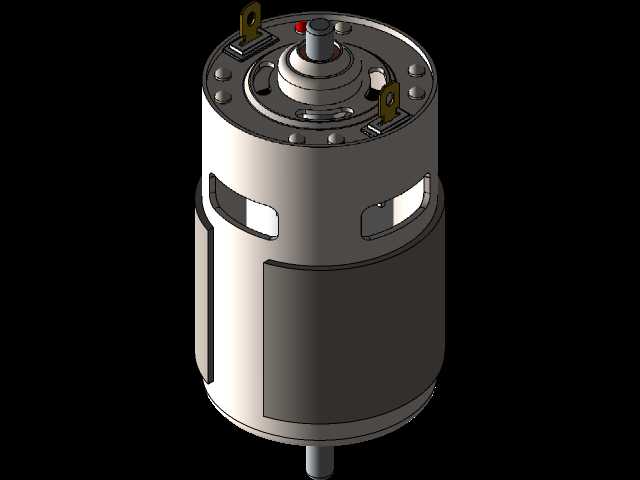

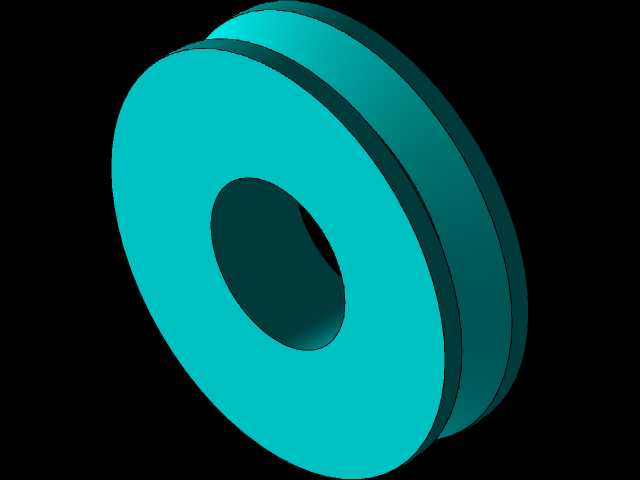

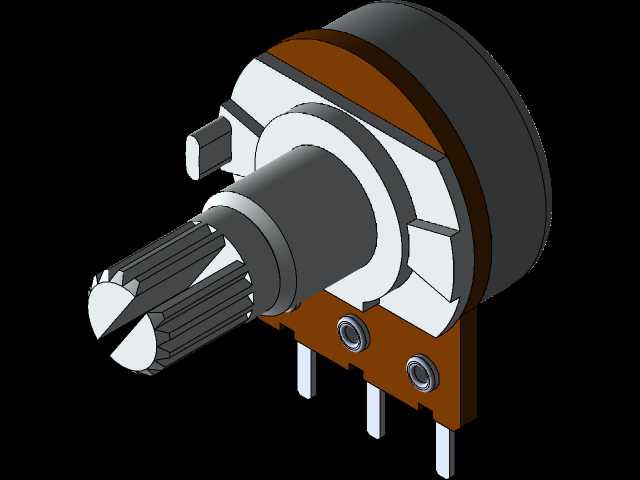

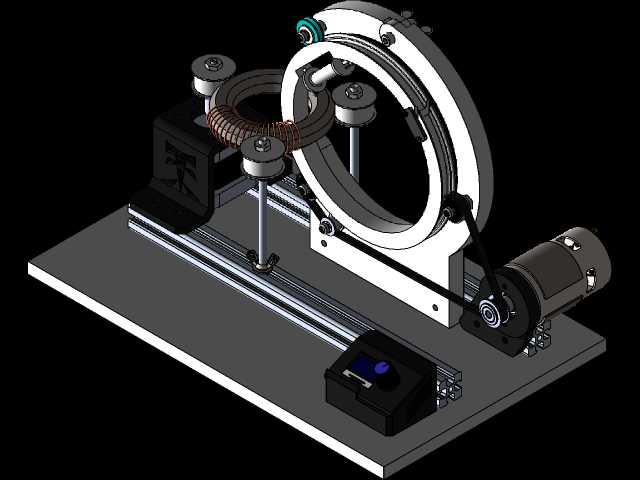

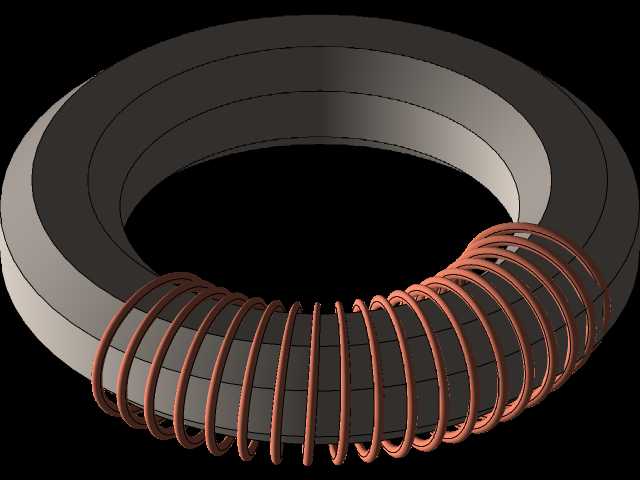

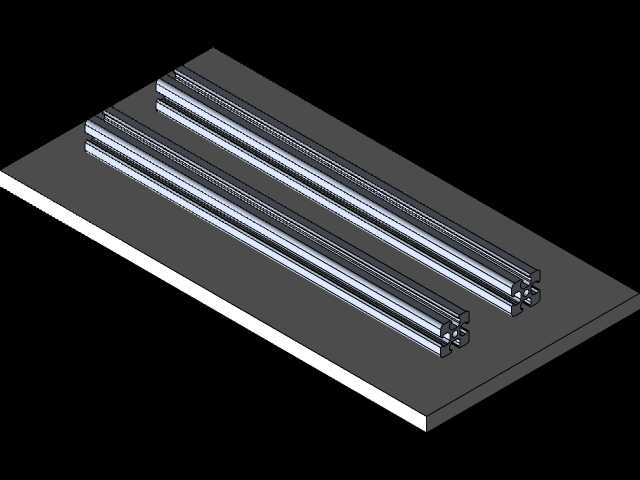

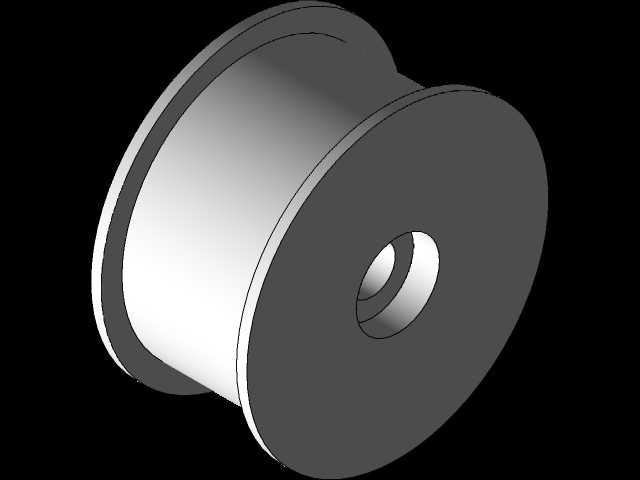

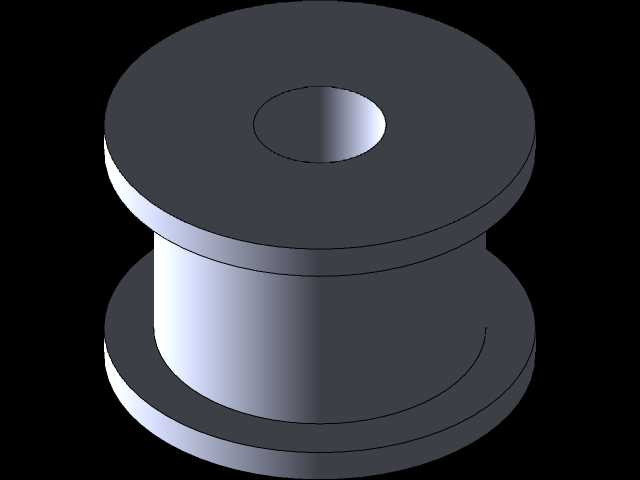

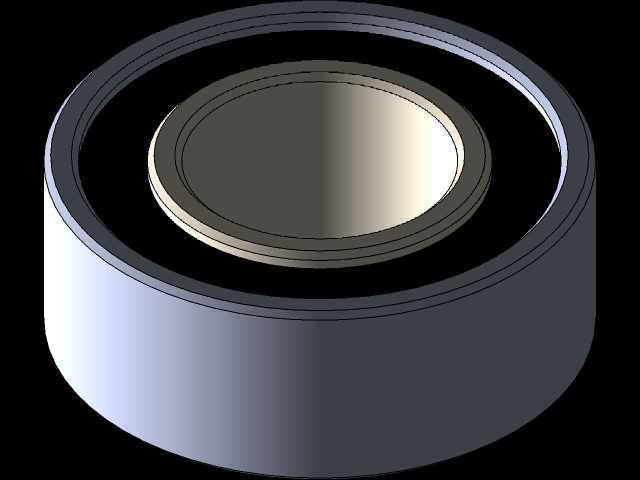

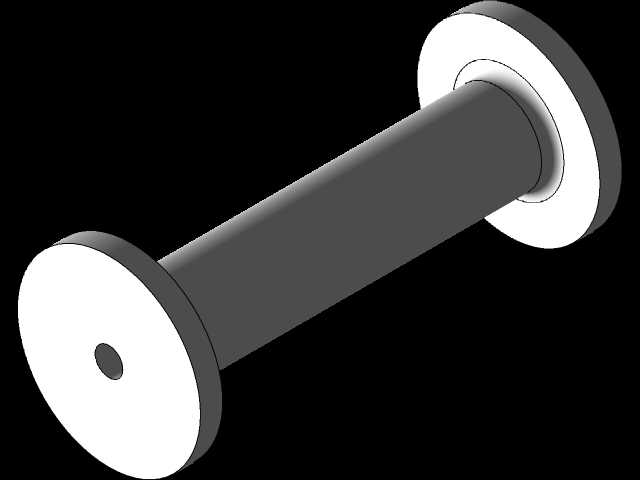

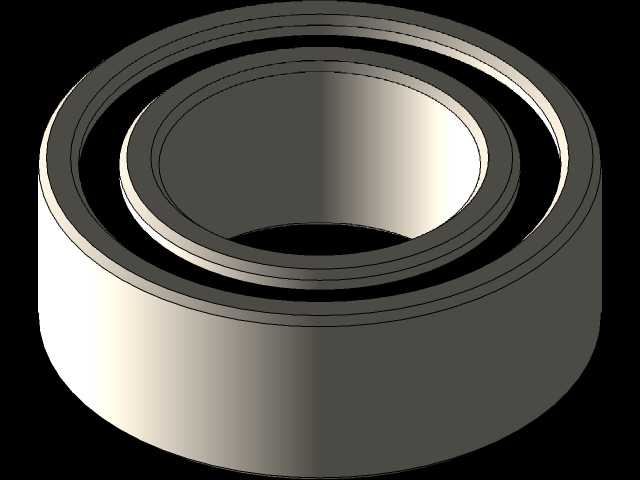

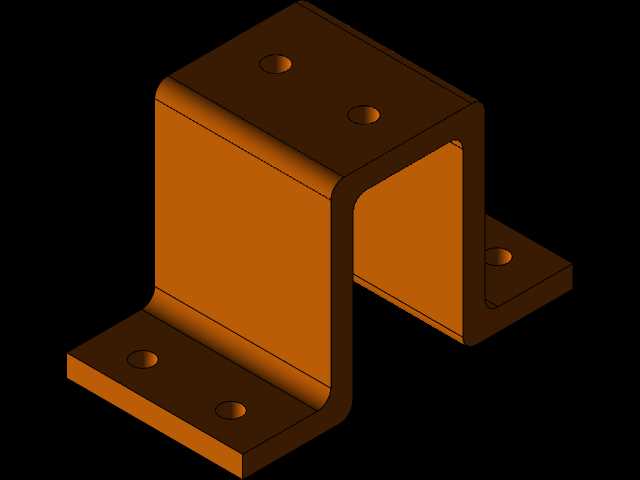

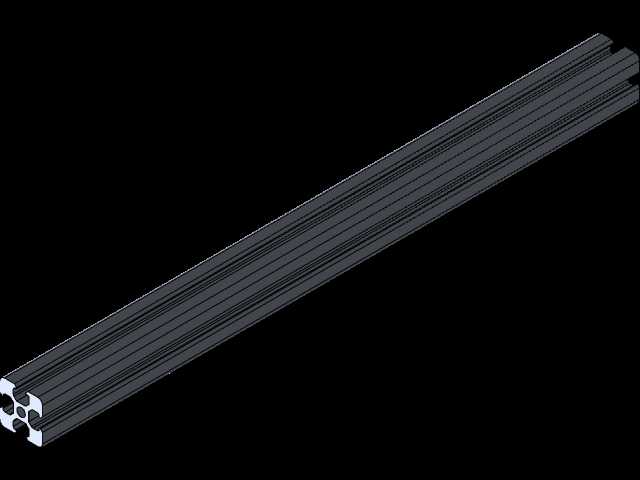

在电子元器件生产、电感线圈加工、小型环形变压器制造场景中，环形线圈的绕制一直是绕组加工环节的难点，这类闭合磁环结构的工件无法通过普通平绕设备完成漆包线排布，传统手工绕线不仅排线一致性差，线匝张力波动大，还会直接影响线圈的直流电阻、电感量等核心电参数，无法满足批量生产的品控要求。这套环形线圈绕制设备的结构设计，正是针对闭合环形磁芯的绕线需求展开，整套机构采用台式布局，所有功能组件集成在一块木质安装基板上，基板作为安装基准面，平面度公差控制在0.2mm以内，可直接放置在常规工作台面上使用，不需要额外做地基固定，整体占用的安装边界尺寸约为长450mm、宽250mm、高320mm，适合小批量加工场景、实验室样件试制或者维修工位的零散绕线作业。设备的核心执行机构为环形开口储线环结构，这个环体是整套设备的绕线执行核心，环体上开有可开合的缺口，作业时先将缺口打开，把待绕制的环形磁芯套入环体中间的工作区域，再闭合缺口完成上料；环体的环形槽内预先储存好设定长度的漆包线，工作时环体沿着自身的环形轴线做回转运动，每回转一周就将一匝漆包线缠绕到中间固定的环形磁芯上，这个结构从根本上解决了闭合磁环无法穿线绕制的问题，不需要将磁芯拆分就能完成整圈绕组的排布。为了保证绕线过程中磁芯的位置稳定，设备配置了双立柱式工件夹持机构，两根垂直布置的导柱安装在直线导轨的滑块上，可沿着导轨方向调整间距，适配不同外径的环形磁芯装夹，导柱顶部装有带绝缘衬套的压头，压头的高度可通过顶部的旋钮调节，能够将磁芯压紧在工作位置，避免绕线过程中磁芯随储线环的转动发生偏移，同时压头的衬套采用非金属材质，不会刮伤磁芯表面的绝缘层，也不会在绕线过程中损伤漆包线的漆膜。储线环的回转动力来自侧方安装的传动组件，电机输出的动力通过同步带传递到储线环边缘的驱动轮上，同步带传动的方式可以保证传动比稳定，不会出现打滑导致的绕线匝数计数偏差，驱动轮和储线环接触的轮面采用聚氨酯材质，既可以提供足够的摩擦力带动储线环回转，又不会磨损储线环的金属表面，延长核心部件的使用寿命。设备侧方集成了独立的控制盒，控制盒上布置有启动、停止、调速旋钮以及匝数计数显示模块，操作人员可以根据漆包线的线径、磁芯的尺寸调整储线环的回转速度，线径较细的漆包线适配较低的回转速度，避免张力过大拉断线芯，线径较粗的漆包线可以适当提高转速提升加工效率；计数模块通过传感器采集储线环的回转圈数，达到设定匝数后设备自动停止，不需要人工计数，避免人工计数出现的匝数偏差，保证每一个线圈的绕组匝数一致性。在绕线过程中，漆包线的张力控制直接影响绕组的紧密程度，这套设备在储线环的进线位置配置了张力调节组件，通过调整阻尼块的压紧力来控制漆包线的出线张力，张力过大会导致漆包线被拉长，线径变细进而影响线圈的载流量，张力过小则会导致线匝排布松散，线圈成型后外形不规整，甚至出现线匝堆叠的问题，合适的张力参数可以让每一圈漆包线紧密贴合在磁芯表面，排布整齐无交叉。整套设备的结构设计没有采用复杂的非标定制零件，大部分支撑结构、传动安装座都采用标准型材和机加工板件拼接而成，直线导轨、导柱、旋钮、同步轮等零件都选用通用标准件，后期维护更换配件的成本很低，不需要专门定制特殊备件。从实际作业流程来看，操作人员只需要完成打开储线环缺口、装入磁芯、闭合环体、设定匝数和转速、启动设备这几个步骤，设备就可以自动完成绕线作业，相比纯手工绕线的作业方式，加工效率可以提升4到6倍，而且绕制完成的线圈排线整齐，张力均匀，电参数的一致性远高于手工加工的工件。在结构细节设计上，储线环的开合位置设置了定位锁紧结构，闭合后环体的圆度公差控制在0.1mm以内，避免回转过程中出现跳动导致排线偏移；所有传动部件的外侧都没有裸露的尖锐边角，操作过程中不会剐蹭操作人员的手部，设备的整体重心落在安装基板的中心位置，即使储线环高速回转，整个设备也不会出现晃动移位的问题，不需要额外加装地脚固定。这套结构不仅可以适配常规铁氧体环形磁芯的绕线作业，更换不同尺寸的夹持压头、调整储线环的适配规格后，还可以完成环形互感器、小型磁环电感、环形电源变压器的绕组绕制，覆盖了小尺寸环形线圈加工的多数常见需求，对于多品种小批量的线圈加工场景来说，这种台式结构的设备灵活性远高于大型全自动环形绕线机，不需要复杂的参数调试，更换工件的操作流程简单，对操作人员的技能要求也更低，不需要具备专业的自动化设备调试经验，经过简单的操作培训就可以独立完成绕线作业。
