微型贯通深沟球轴承系列三维结构

项目分类:3D模型 发布时间:2021-10-21 ID:329444
  • 微型贯通深沟球轴承系列三维结构
  • 微型贯通深沟球轴承系列三维结构
  • 微型贯通深沟球轴承系列三维结构
  • 微型贯通深沟球轴承系列三维结构
  • 微型贯通深沟球轴承系列三维结构
  • 微型贯通深沟球轴承系列三维结构
  • 微型贯通深沟球轴承系列三维结构
  • 微型贯通深沟球轴承系列三维结构
  • 微型贯通深沟球轴承系列三维结构
  • 微型贯通深沟球轴承系列三维结构
  • 微型贯通深沟球轴承系列三维结构
  • 微型贯通深沟球轴承系列三维结构
  • 微型贯通深沟球轴承系列三维结构
  • 微型贯通深沟球轴承系列三维结构
  • 微型贯通深沟球轴承系列三维结构
  • 微型贯通深沟球轴承系列三维结构
  • 微型贯通深沟球轴承系列三维结构
  • 微型贯通深沟球轴承系列三维结构
  • 微型贯通深沟球轴承系列三维结构
  • 微型贯通深沟球轴承系列三维结构

做小型传动结构设计快十年,这类微型贯通轴承是我日常选型库里用得最频繁的标准件之一,小到手持检测设备的转轴支撑,大到精密输送线的从动轮定位,只要是有低转速、轻载荷回转需求的紧凑空间,基本都能看到这类轴承的应用场景。很多刚入行的结构工程师容易把这类微型轴承和普通微型深沟球轴承混为一谈,实际上贯通系列的轴承在内外圈的端面平齐度、径向跳动公差上做了针对性优化,尤其适合需要轴承端面直接贴合安装基准面、不需要额外轴肩定位的紧凑装配场景,能省掉不少轴向定位的挡圈、轴套零件,把装配空间压缩到极致。

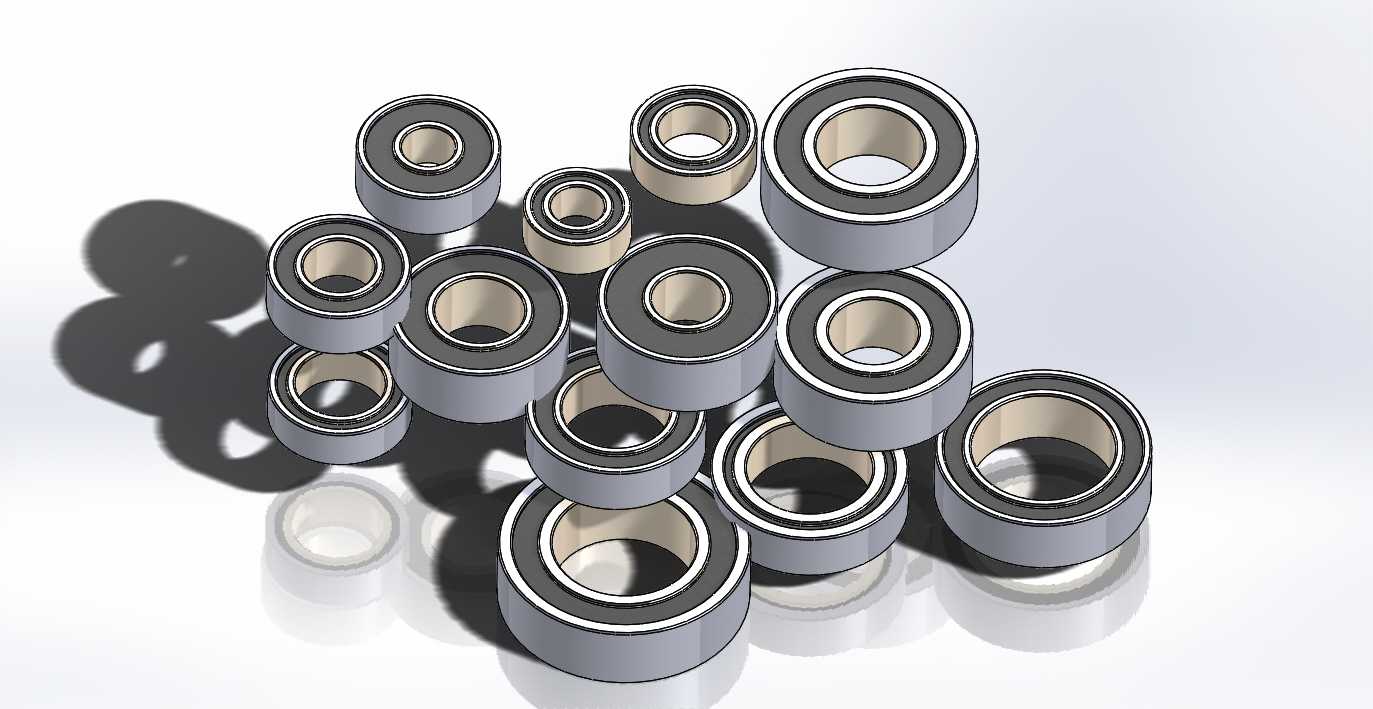

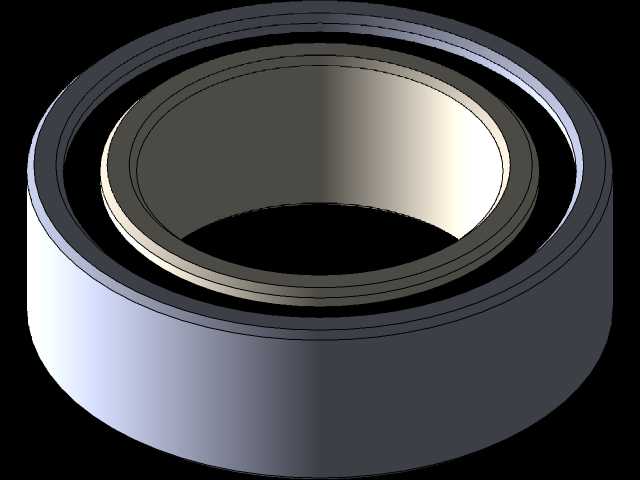

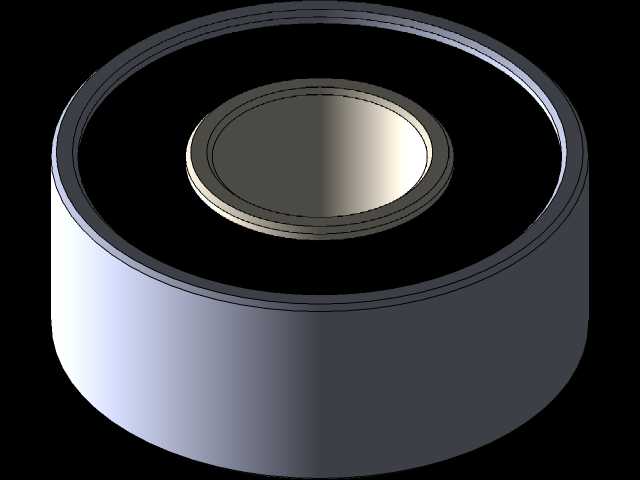

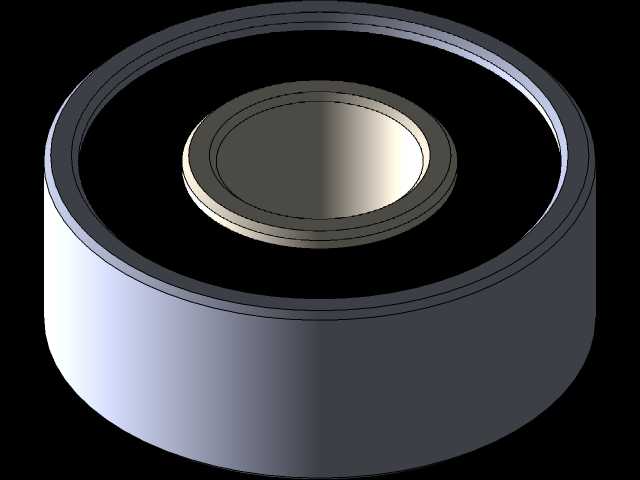

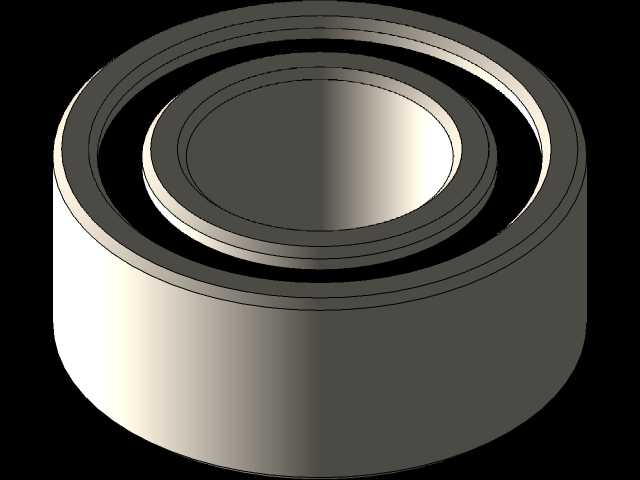

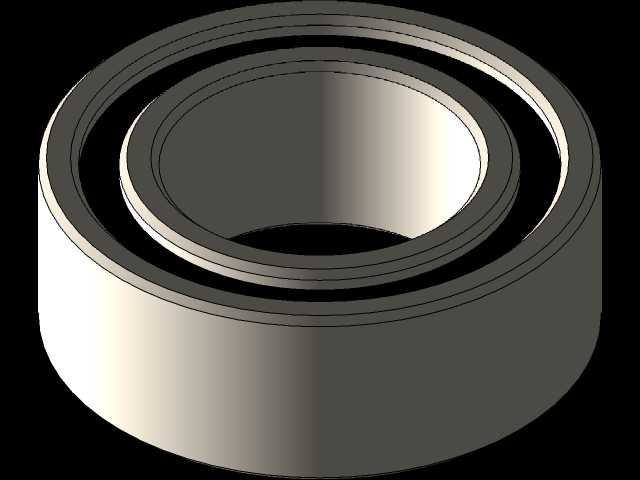

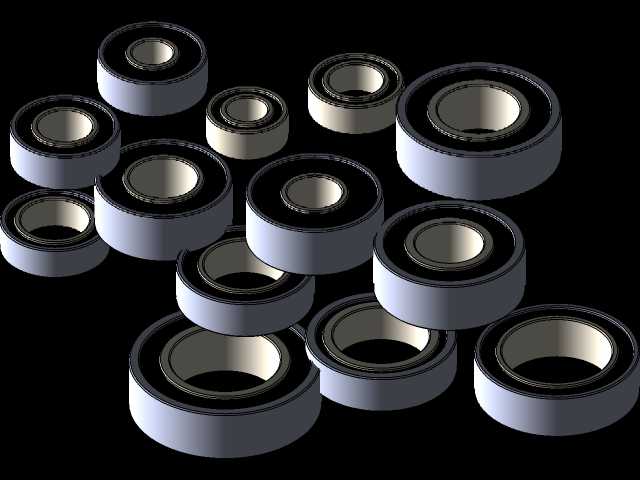

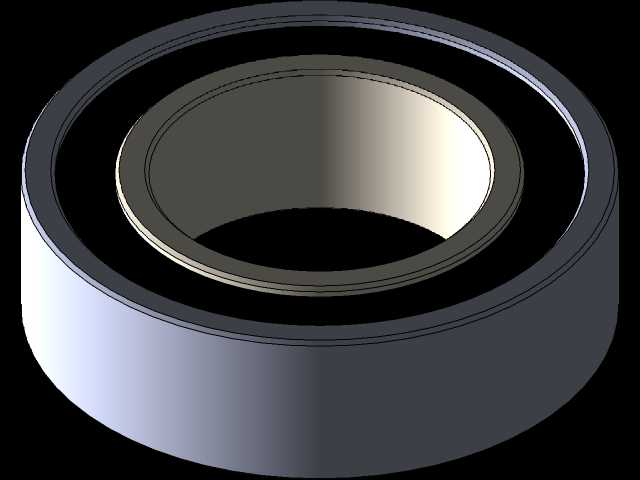

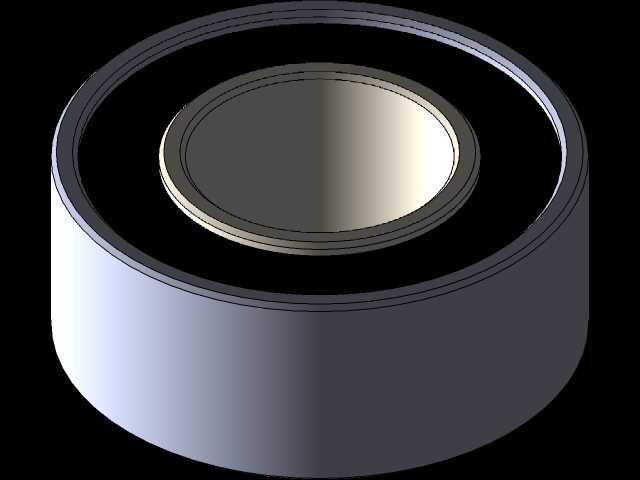

这次整理的这个系列覆盖了常用的小尺寸段规格,从内径3mm到内径8mm的常用微型孔径都有对应型号,每个型号的内外径、宽度尺寸都严格遵循通用微型轴承的安装边界,比如MR63-2RS对应的是内径6mm、外径3mm?不对,是内径3mm外径6mm宽度2.5mm的规格,MR64-2RS是内径4mm外径6mm宽度2.5mm,MR128-2RS是内径8mm外径12mm宽度3.5mm,MR148-2RS是内径8mm外径14mm宽度4mm,这些尺寸都是经过多轮实际装配验证的,安装孔的公差建议选H7,轴的配合公差选k6,既能保证内圈和轴的同步回转,又不会因为过盈量太大导致轴承预紧过载,提前出现磨损卡滞的问题。

从设计思路上来说,这类带双面密封圈的2RS结构,主要是针对有少量粉尘、偶尔会溅到切削液或者润滑脂的工况,密封圈采用的是丁腈橡胶材质,和内圈外圈的密封槽做了过盈配合,能阻挡大部分外界的硬质颗粒进入滚道,同时把内部的润滑脂封在滚道里,出厂预填的低温润滑脂能满足-20℃到100℃的常规工作温度需求,不需要日常频繁补充润滑,维护成本很低。很多人做小型设备的时候容易忽略轴承的密封选型,选了开式的微型轴承,用不了两三个月就因为车间里的金属碎屑进入滚道,出现转动异响、卡滞的问题,最后拆换零件反而耽误更多工时,带双面密封的型号虽然单价比开式高一点,但长期使用的可靠性提升非常明显。

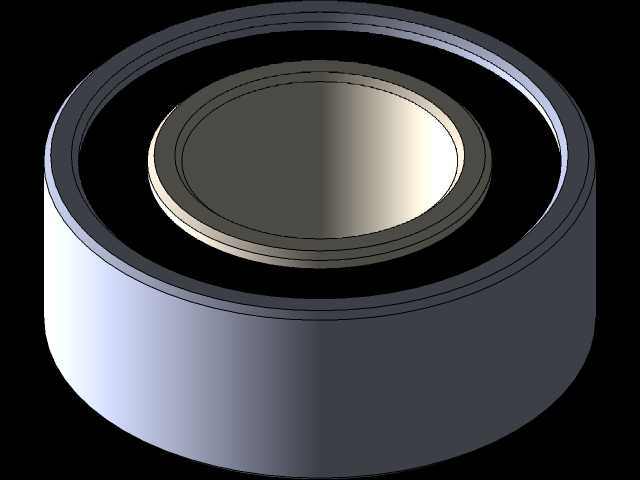

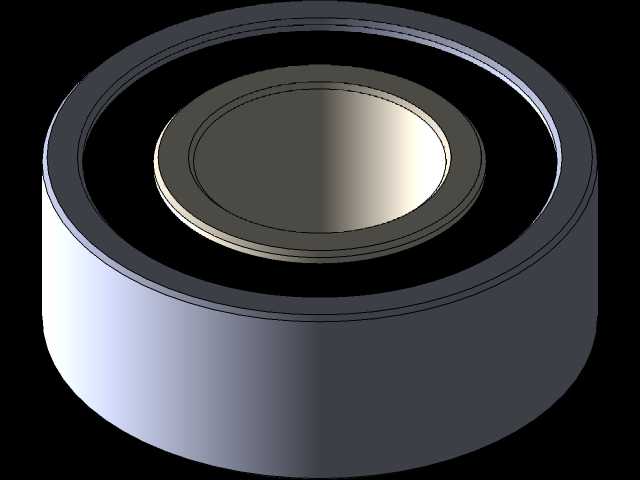

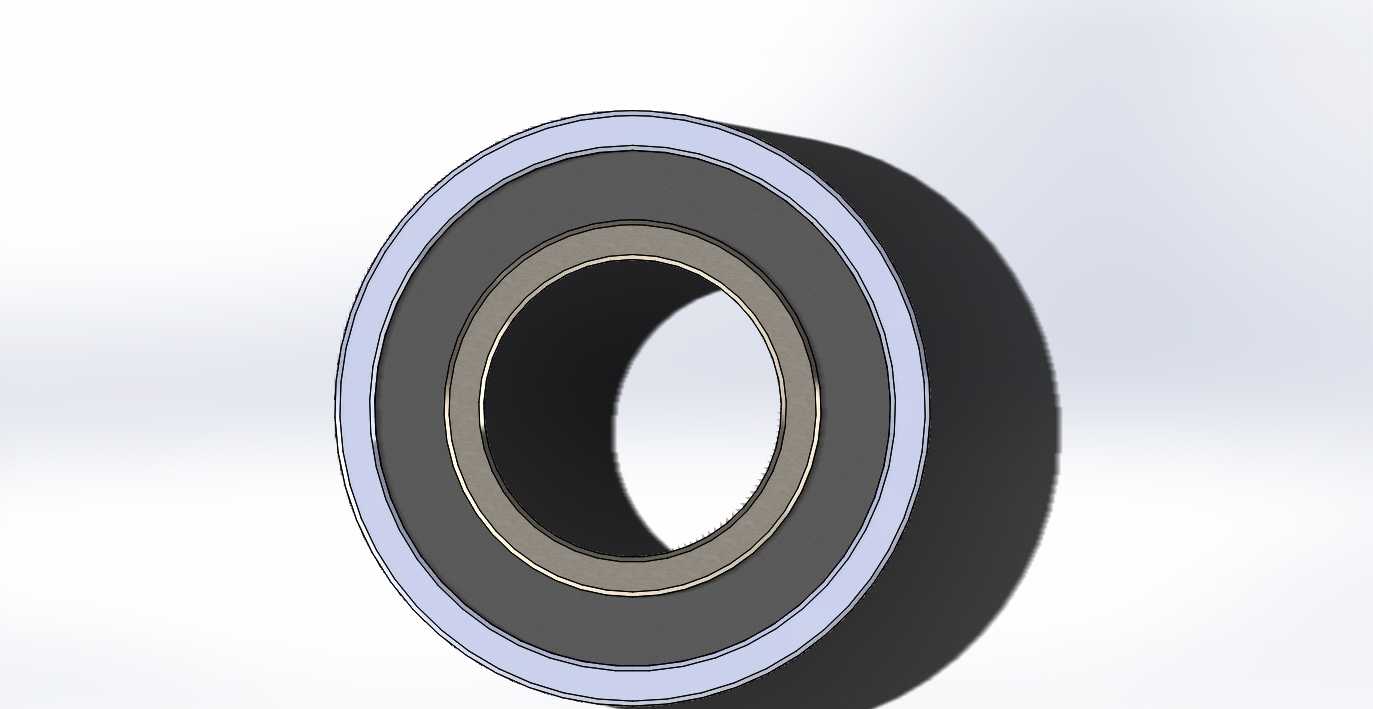

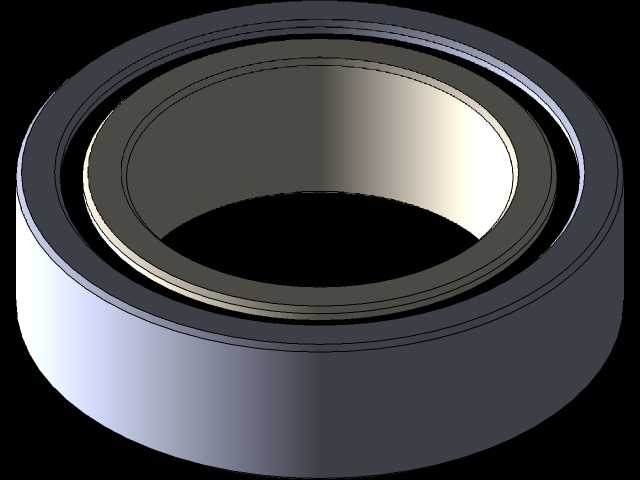

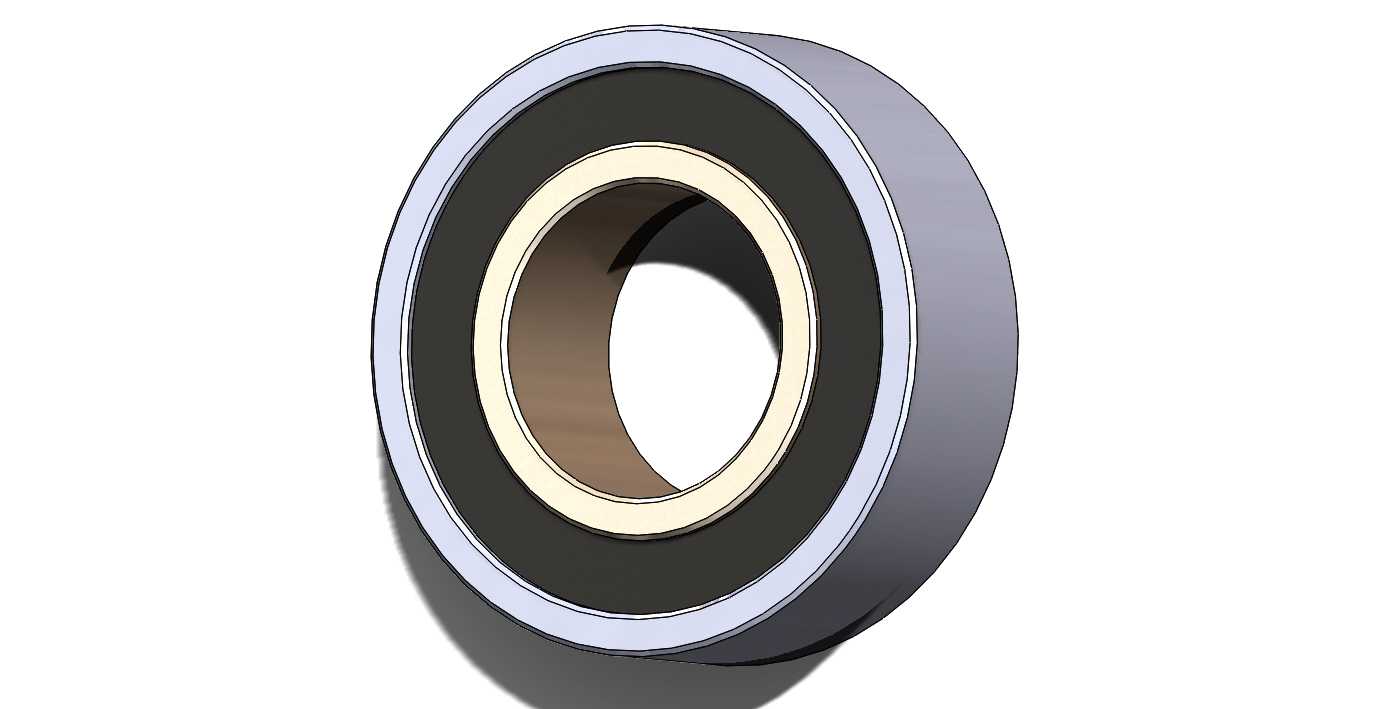

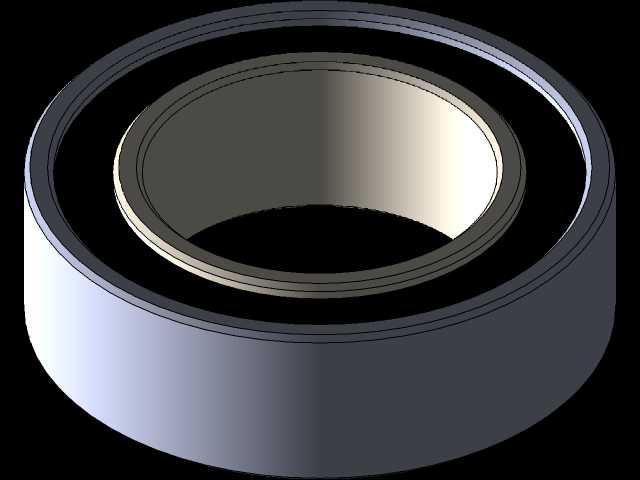

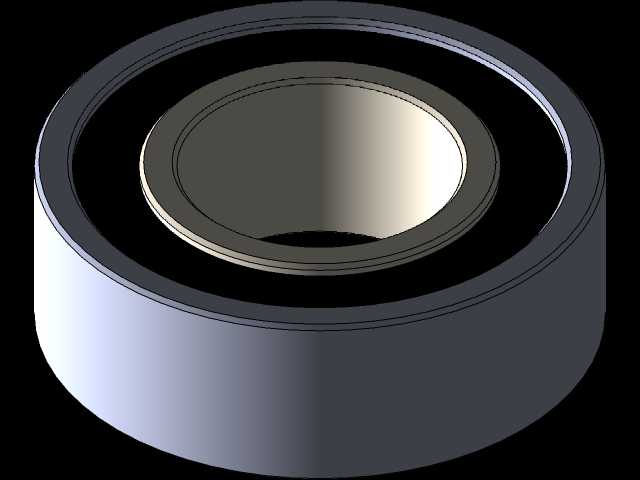

在实际应用里,这类轴承的用途比很多人想象的要广,比如办公设备里的打印机走纸辊转轴、小型风扇的电机支撑、精密检测仪器的旋钮转轴、自动化设备里的小型导向轮、甚至是民用的渔具滑轮、航模的转动关节,都能用到这个尺寸段的贯通轴承。做三维建模的时候,我特意把每个型号的滚道曲率、钢球排布、密封圈的安装槽都做了1:1的还原,不是那种简化的空心圆柱套,不管是做装配干涉检查、还是做后续的运动仿真,都能直接调用,不需要再二次修改细节。之前有不少新人做装配的时候,随便拉两个圆柱当轴承,最后出工程图的时候才发现密封圈和旁边的安装座有干涉,或者轴承宽度算错了,轴的长度留得不对,等到打样回来装不上才返工,用精准的三维模型做前期装配验证,能避免很多这类低级错误。

安装这类微型轴承的时候要特别注意,不能用锤子直接敲击轴承端面,尤其是内外圈的受力要均匀,最好用专用的压套压在轴承的配合圈上,如果是内圈和轴过盈配合就压内圈端面,外圈和安装孔过盈就压外圈端面,要是压错了位置,钢球会把滚道压出凹痕,轴承转起来就会有异响,精度直接报废。另外这类轴承的轴向承载能力很弱,只能承受很小的轴向力,选型的时候如果有较大的轴向载荷,就不能用这类微型深沟球轴承,得换成角接触或者带法兰的型号,这点在结构设计初期就要核算清楚,不能等结构都定型了才发现轴承承载不够,再改结构就麻烦了。

从建模的细节上来说,每个轴承的倒角、密封圈的唇边弧度、保持架的兜孔结构都做了还原,钢球的数量也和实际产品一致,做渲染或者爆炸图的时候能直接用,不需要再额外补细节。不同型号的轴承保持架材质略有区别,小尺寸的用的是尼龙保持架,重量轻、自润滑性好,适合高转速的轻载场景,大一点的尺寸也有采用冲压钢保持架的,刚性更好,能承受稍大一点的冲击载荷,不过这个尺寸段的轴承整体载荷上限都不高,选型的时候一定要核对径向额定动载荷、静载荷的参数,不能凭感觉选大或者选小。

很多做小型自动化设备的工程师,在设计紧凑工位的时候,经常会因为安装空间不够,把轴承的安装座壁厚做得太薄,最后装配的时候压轴承直接把安装座撑裂,这个系列的轴承外径都不大,对应的安装座壁厚建议至少留1.5mm以上,如果是塑料材质的安装座,壁厚还要再适当增加,或者做加强筋补强,避免压装的时候出现开裂变形。另外轴的端部一定要做导入倒角,安装孔的端口也要做倒角,压装的时候能顺利导向,不会把轴承的密封圈刮坏,也不会因为硬怼导致轴承内外圈倾斜,出现装配后转动卡滞的问题。
