立式龙门结构泡沫电热切割设备

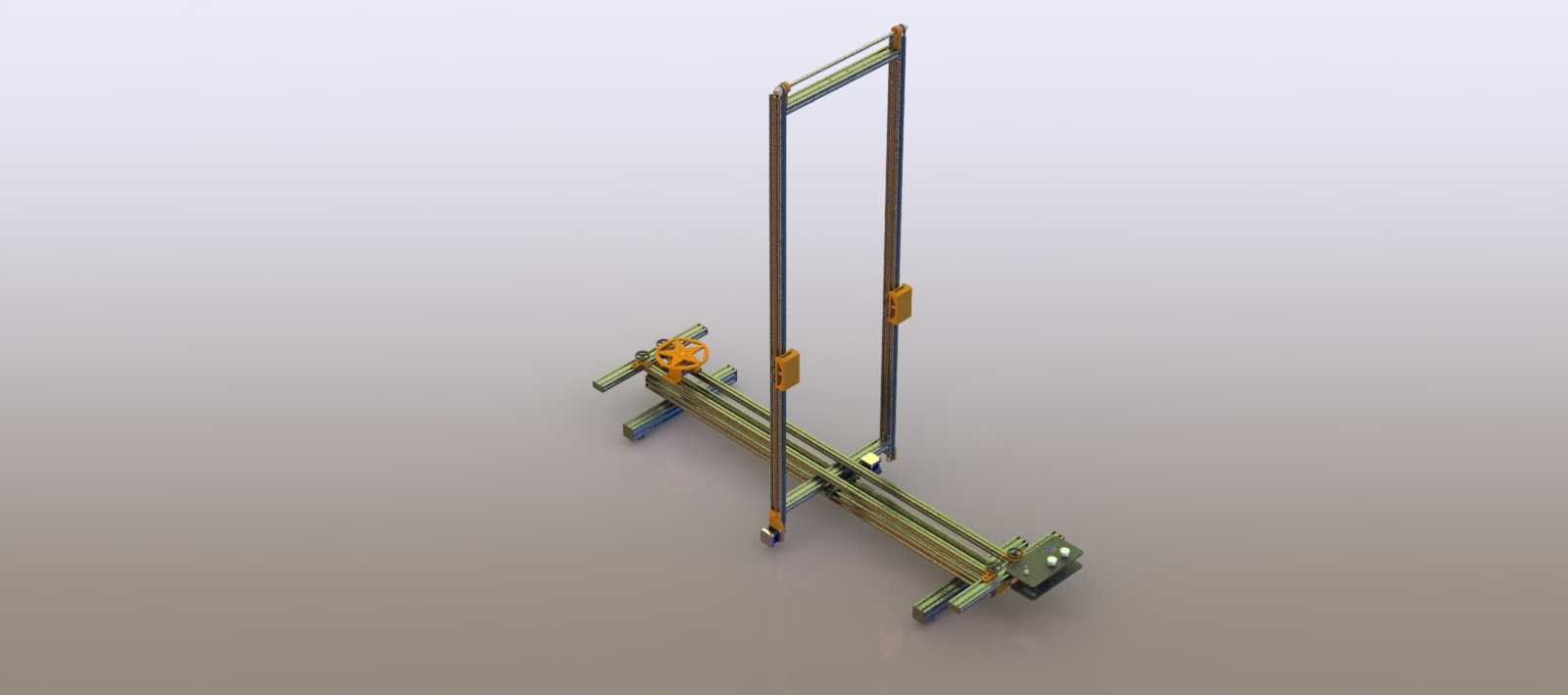

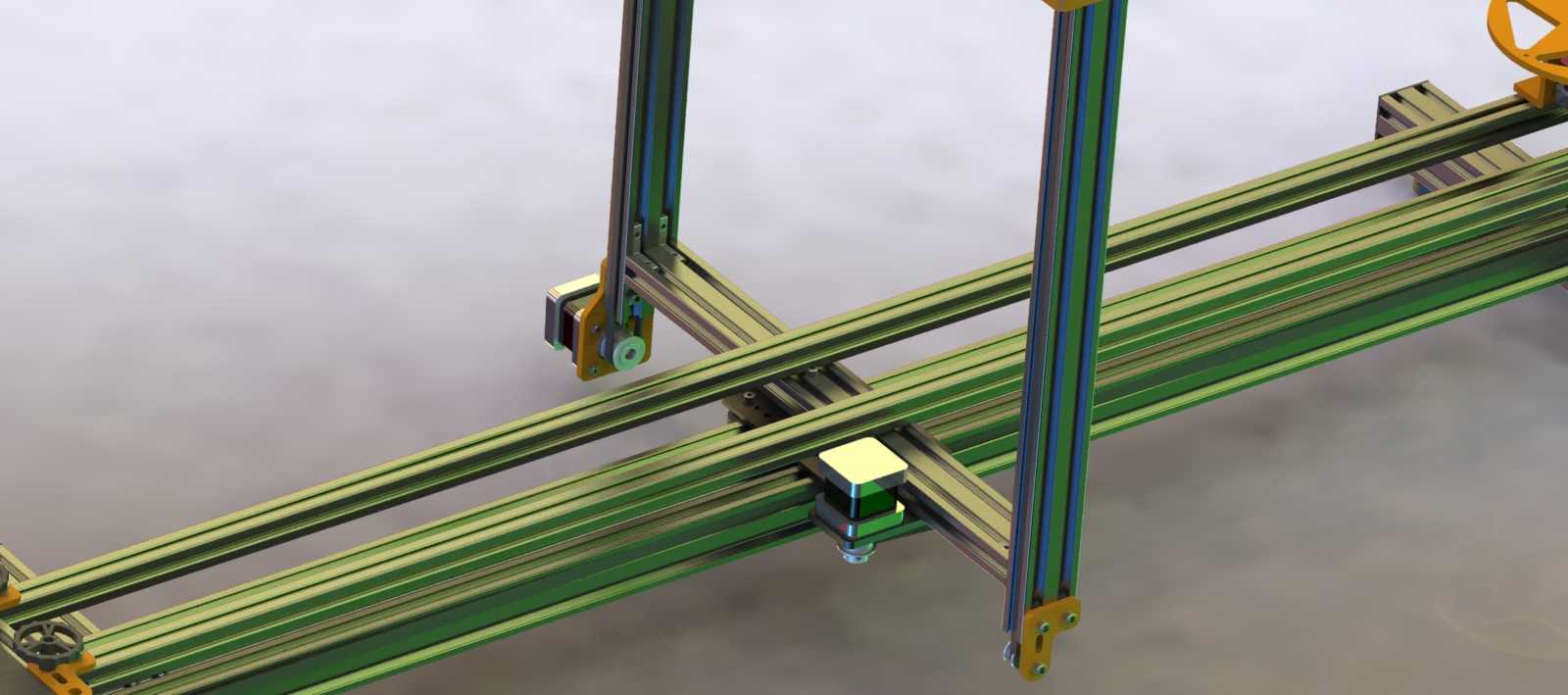

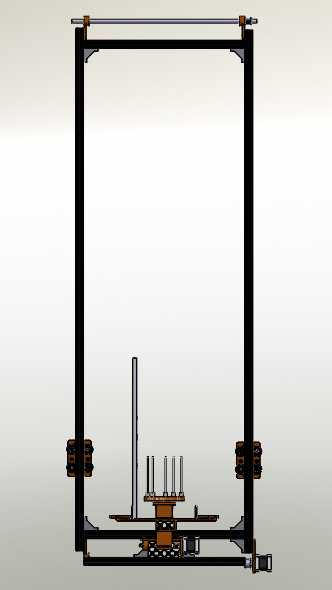

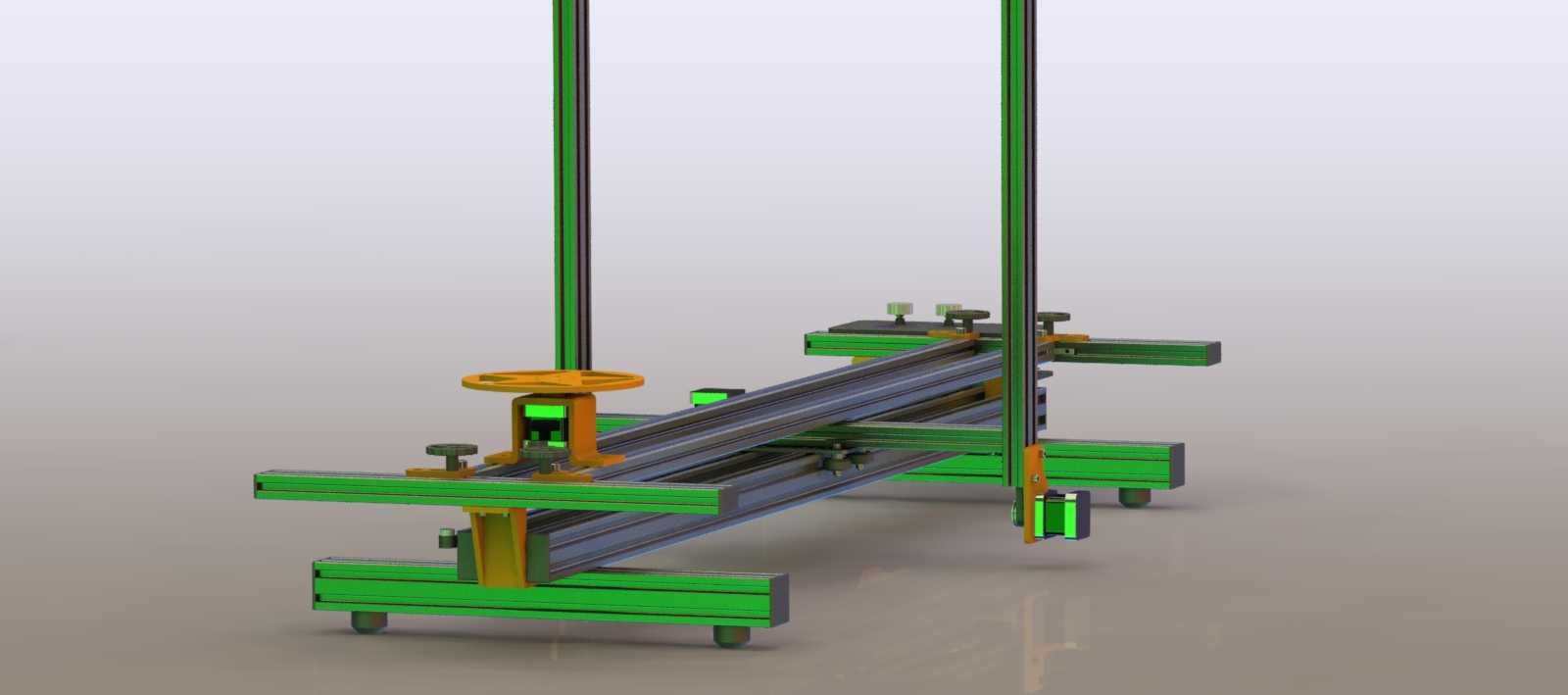

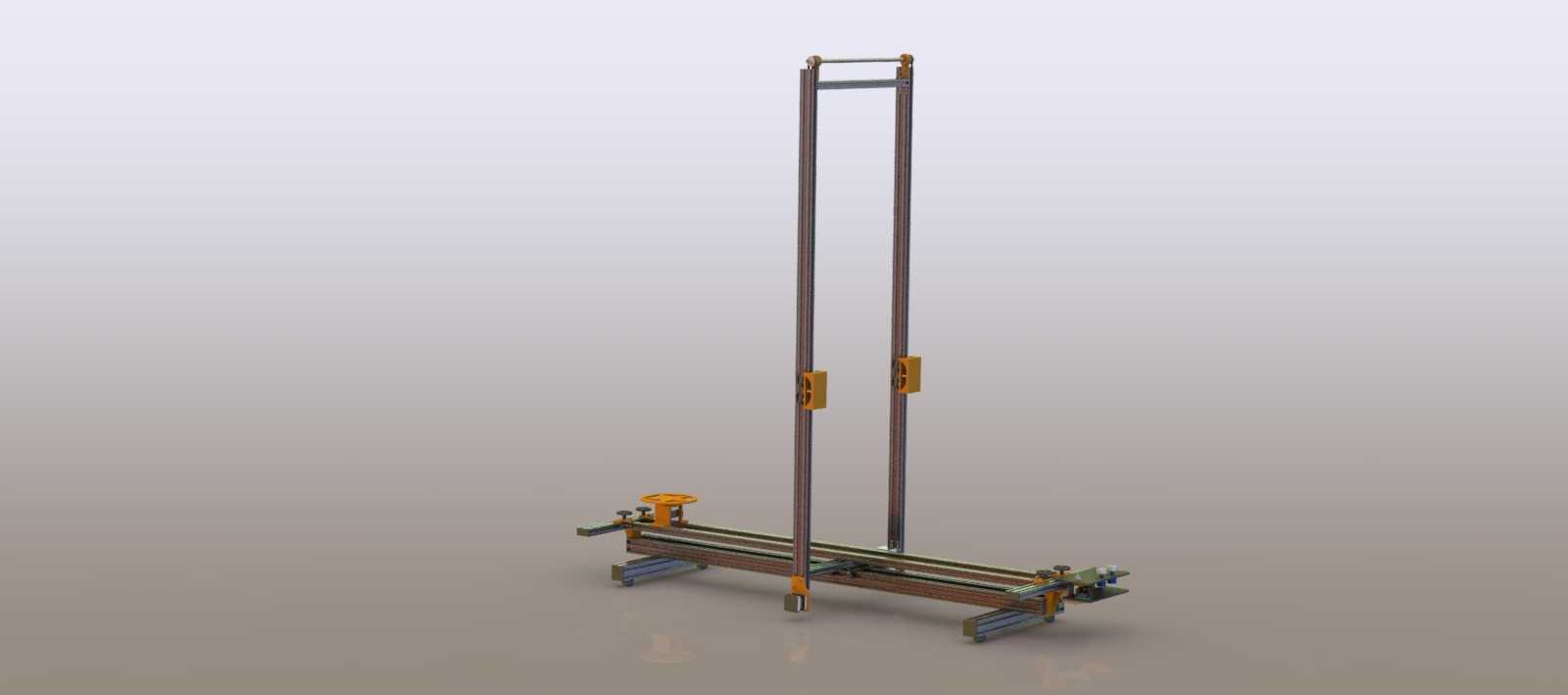

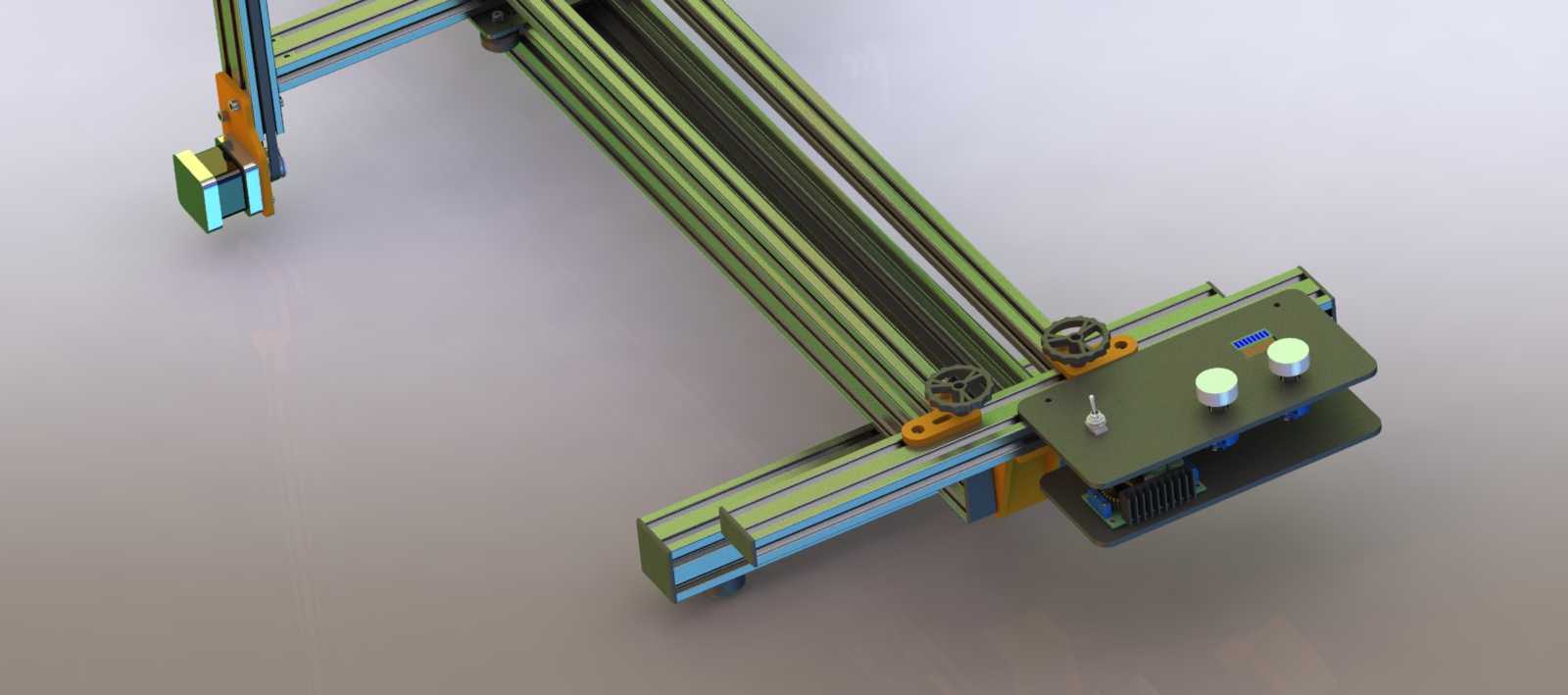

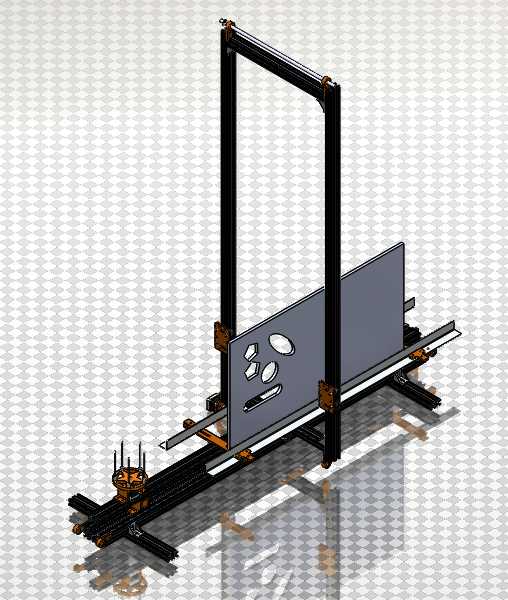

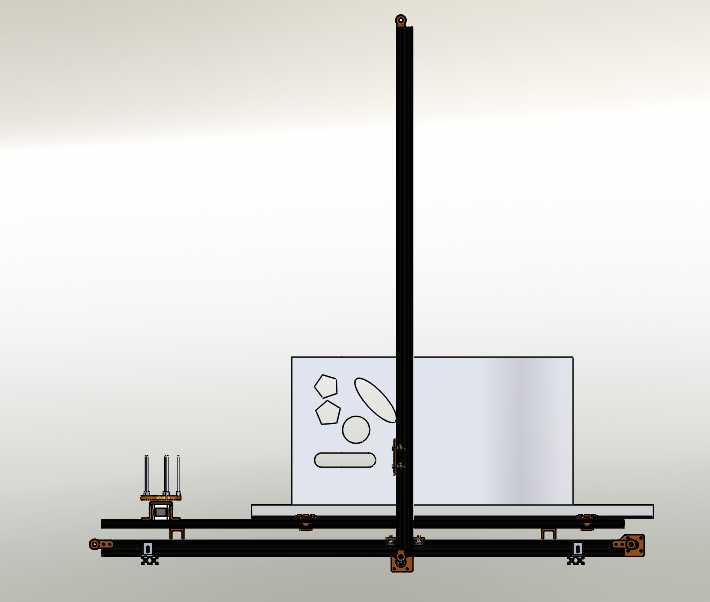

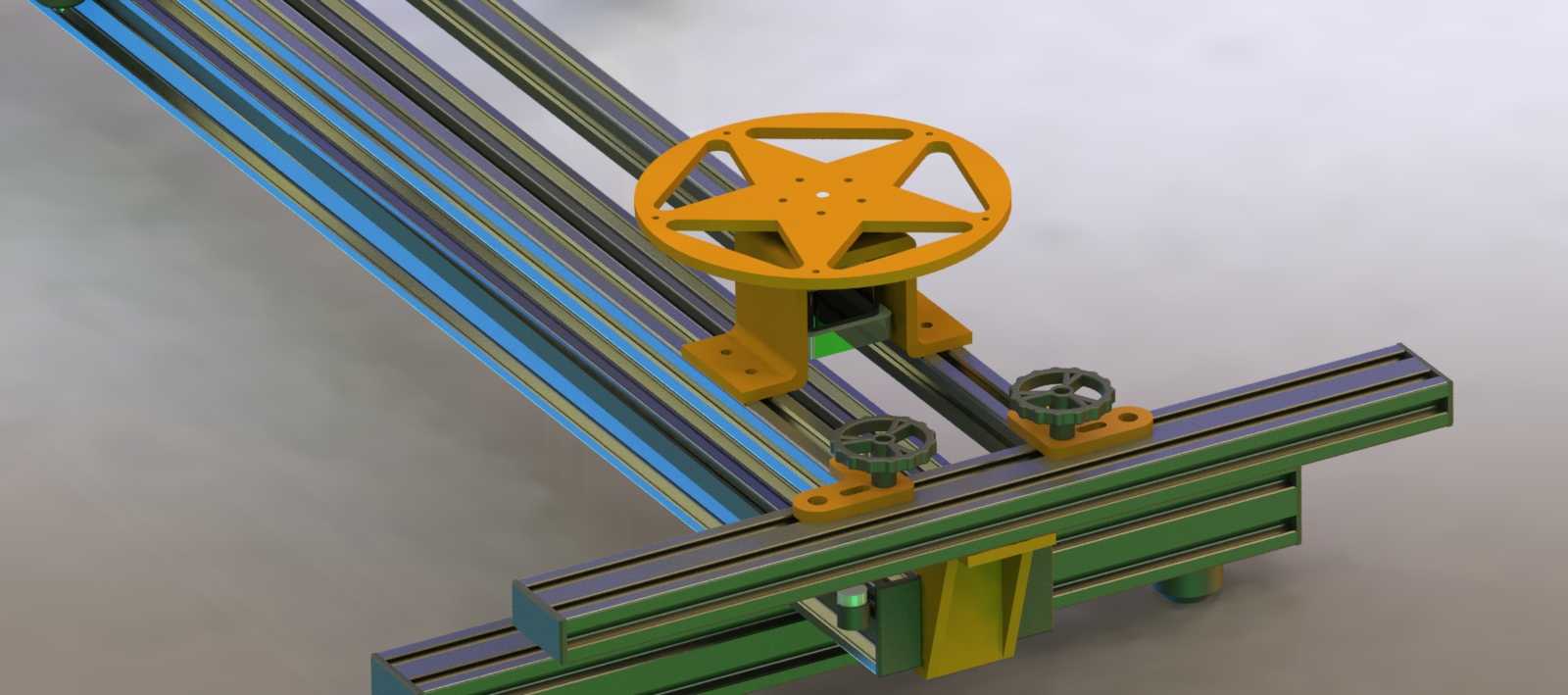

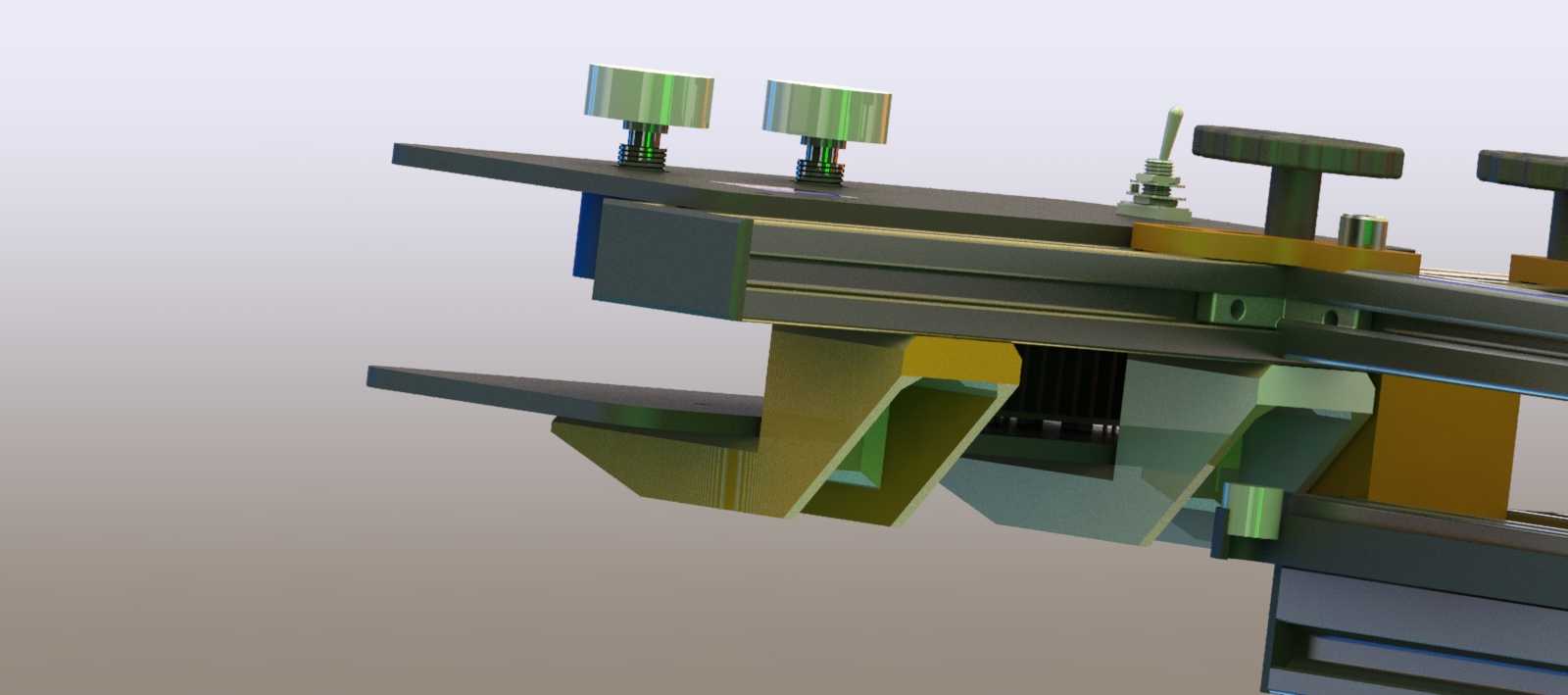

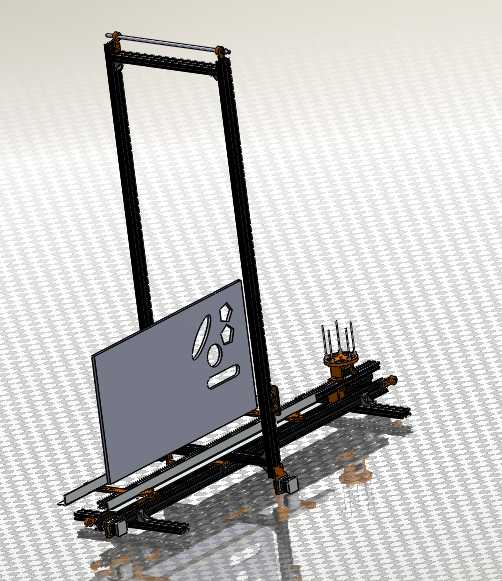

该设备针对泡沫类轻质多孔材料的定尺裁切需求设计，主要应用于包装内衬加工、建筑保温板块裁切、广告字胚制作、铸造消失模白模加工等场景，可适配EPS、EPE、XPS等多种常见泡沫材质的直线轮廓裁切作业，替代传统手工电阻丝裁切的低精度作业模式，降低人工操作的尺寸偏差与材料损耗。设备采用立式龙门跨架结构，底部为双平行直线导轨组成的水平滑移基座，两根竖直导向立柱固定在水平滑台的移动座上，形成稳定的门式框架，竖直方向搭载可沿立柱升降的电热丝张紧机构，水平滑台可沿底部导轨做匀速直线进给，配合电热丝的发热软化裁切原理，实现泡沫材料的连续平直切割。设计过程中优先考虑了机架的刚性与运动平稳性，底部导轨采用标准工业铝型材搭配线性滑块组装，兼顾组装便捷性与结构强度，竖直立柱选用方形空心型钢制作，避免长行程下的立柱形变导致切割面出现倾斜偏差；电热丝张紧机构内置弹簧张紧结构，可补偿电热丝通电发热后的伸长量，始终保持电热丝的平直张紧状态，防止切割过程中电热丝晃动造成切面波浪形缺陷。设备的安装边界需预留足够的操作空间，底部基座长度方向需超出待切割泡沫坯料最大长度300mm以上，用于布置滑台的行程限位块与驱动端安装位，竖直立柱的有效行程需覆盖待切割泡沫的最大高度，两侧需预留不小于200mm的操作空间用于上下料与设备调试，设备整体放置时需保证底部基座的水平度偏差不超过1mm/m，避免滑台运行出现卡滞或切割面垂直度超差。功能层面，设备的水平滑台可通过手轮配合丝杠实现手动匀速进给，也可拓展加装步进电机实现自动定长进给，竖直方向的张紧机构可通过锁紧旋钮固定在任意高度位置，适配不同厚度规格的泡沫坯料裁切；电热丝的供电回路可加装调压模块，根据不同泡沫材质的熔融温度调整发热功率，避免功率过高导致泡沫切面出现熔融结瘤，或是功率不足造成切割阻力过大拉断电热丝。设计时充分考虑了作业的安全性，所有带电部件均做绝缘防护处理，机架整体预留接地端子安装位，电热丝的走线沿立柱内部空腔布置，避免外露线路被意外剐蹭破损，滑台的两端均设置橡胶缓冲限位块，防止操作失误导致滑台超程脱轨。该结构的设备相比台式泡沫切割机，可加工的泡沫坯料高度范围更大，龙门结构的稳定性更好，切割长尺寸泡沫板材时不会出现悬臂结构的挠度变形问题，适合中小批量的泡沫加工场景使用，设备的所有零部件均采用市面常见的标准型材与标准件制作，加工件仅需做简单的钻孔、端面切削处理即可完成组装，后期维护更换配件的成本较低，电热丝作为易损件可快速张紧更换，减少设备停机等待时间。实际使用过程中，可根据加工需求在水平滑台上加装靠栅与定位挡块，实现泡沫坯料的快速定位装夹，重复定位精度可控制在1mm以内，满足绝大多数泡沫加工场景的尺寸精度要求，切割后的泡沫切面平整光滑，无需后续打磨处理即可直接使用。
