起重机吊钩总成结构三维设计作品

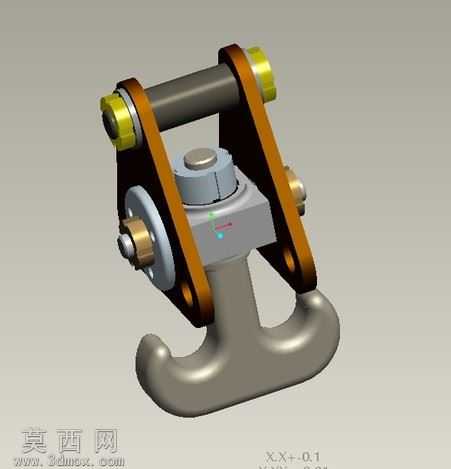

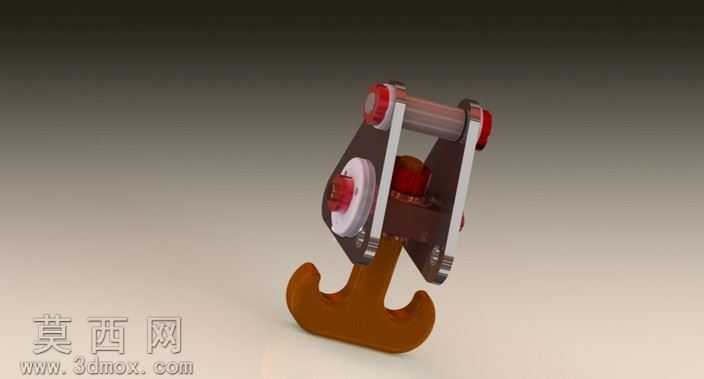

本作品为起重机吊钩总成的三维建模设计成果，建模过程中严格遵循起重机械吊具的实际设计规范，对吊钩总成的各组成部件进行了1:1比例的参数化还原。建模阶段首先梳理吊钩总成的装配逻辑，将整体结构拆分为钩体、滑轮架侧板、连接销轴、推力轴承组件、侧挡滚轮、锁紧螺母等独立零部件，针对每个零部件的结构特征选择适配的建模方式：钩体部分采用放样结合圆角过渡的建模手法，精准还原吊钩承力部位的圆弧过渡曲面，保证钩头开口尺寸、钩身截面厚度完全符合起重作业的受力设计要求，避免应力集中的结构缺陷；两侧的架体侧板采用拉伸切除的方式完成建模，精准预留销轴安装孔、轴承定位槽的装配位置，孔位同轴度公差在建模阶段就做了参数约束，保证后续虚拟装配时部件无干涉错位。材质与渲染环节针对不同部件的实际材质属性做了区分设置：两侧架体侧板赋予棕褐色金属烤漆材质，还原起重设备结构件的漆面质感；销轴端部、锁紧螺母等外露金属紧固件赋予亮黄色镀锌金属材质，模拟工业紧固件的表面处理效果；钩体部分赋予哑光银灰色锻钢材质，通过调整材质粗糙度参数还原锻件表面的细微磨砂质感；中部的轴承组件、侧挡滚轮分别赋予合金结构钢与硬质工程塑料材质，通过光影反射参数的调整区分不同材质的视觉差异，渲染时采用柔和的工业产品打光方案，多角度呈现部件的装配层次与结构细节。结构设计上完整还原了吊钩总成的转动与连接逻辑：中部的推力轴承组件可实现钩体相对于上部架体的水平回转，满足吊装作业时重物转向的需求；两侧的连接销轴用于将吊钩总成与起重机起升机构的钢丝绳滑轮组相连，销轴端部设置锁紧定位结构，防止作业过程中销轴窜动脱出；侧挡滚轮可限制吊钩在起升过程中的横向摆动，提升吊装作业的稳定性。整个建模过程全程做了装配干涉检查，确保所有相邻部件的配合间隙符合机械装配要求，既还原了实物的结构功能，也通过精细化的材质渲染直观呈现了产品的工业质感。
