船舶尾部舱内配套支撑固定构件

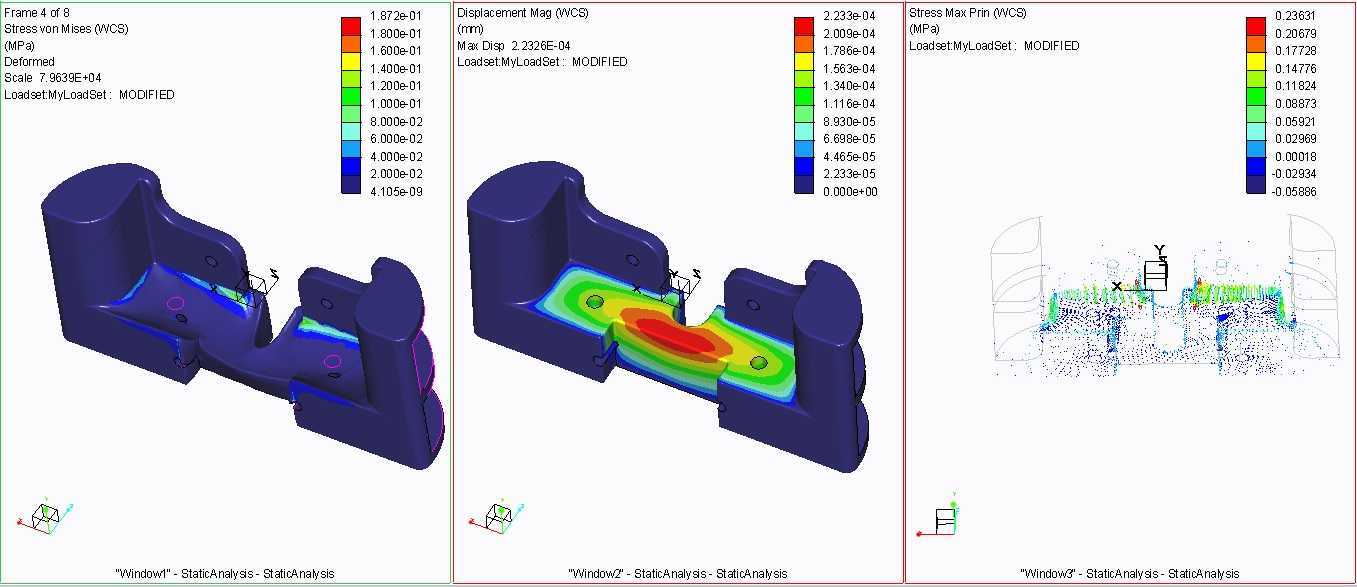

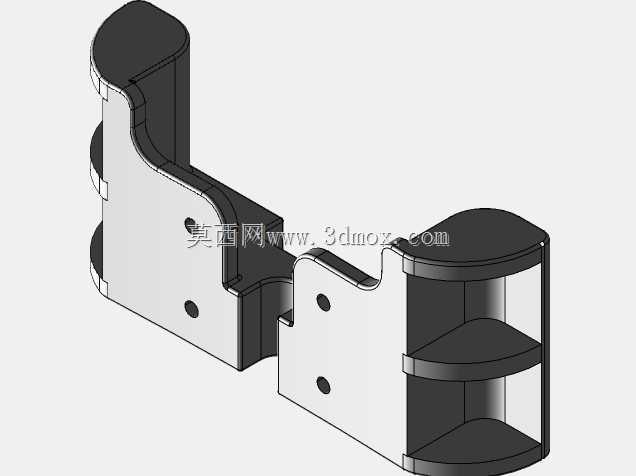

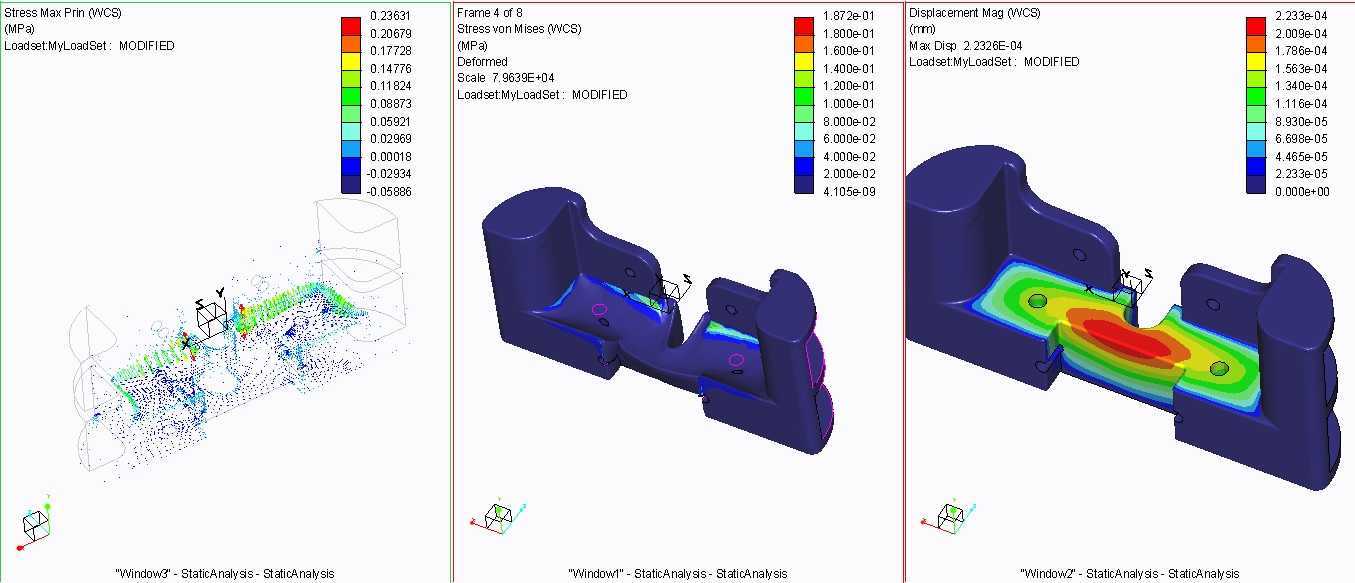

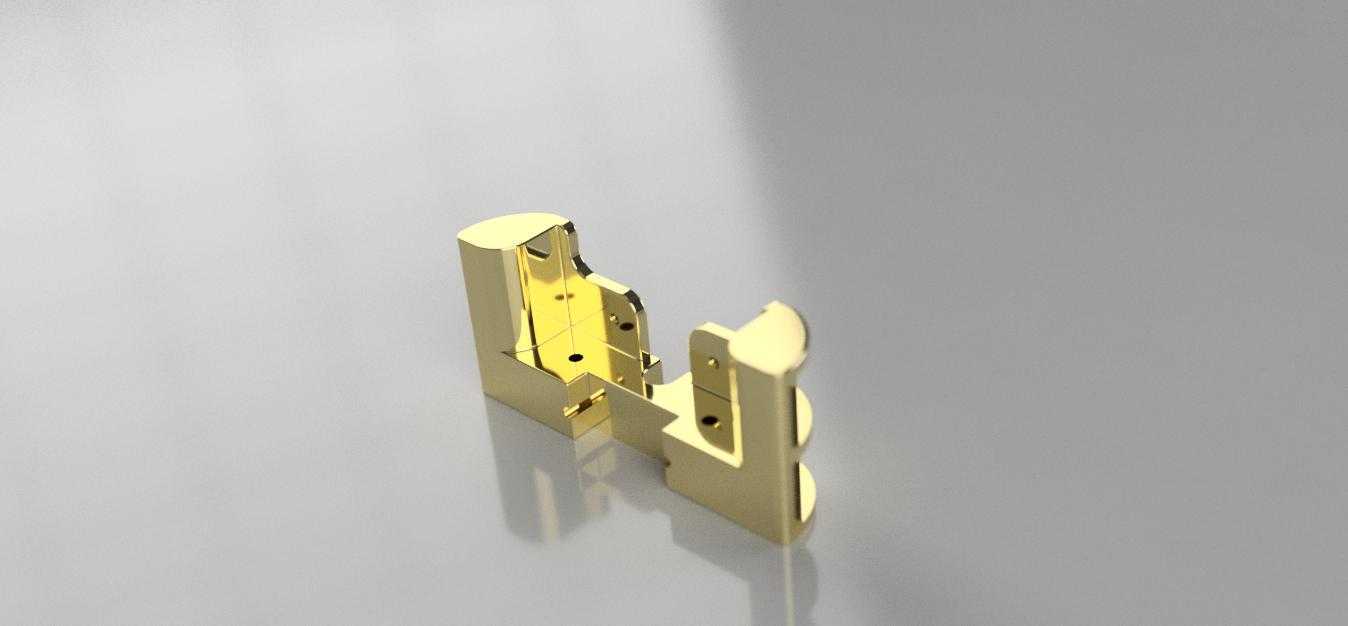

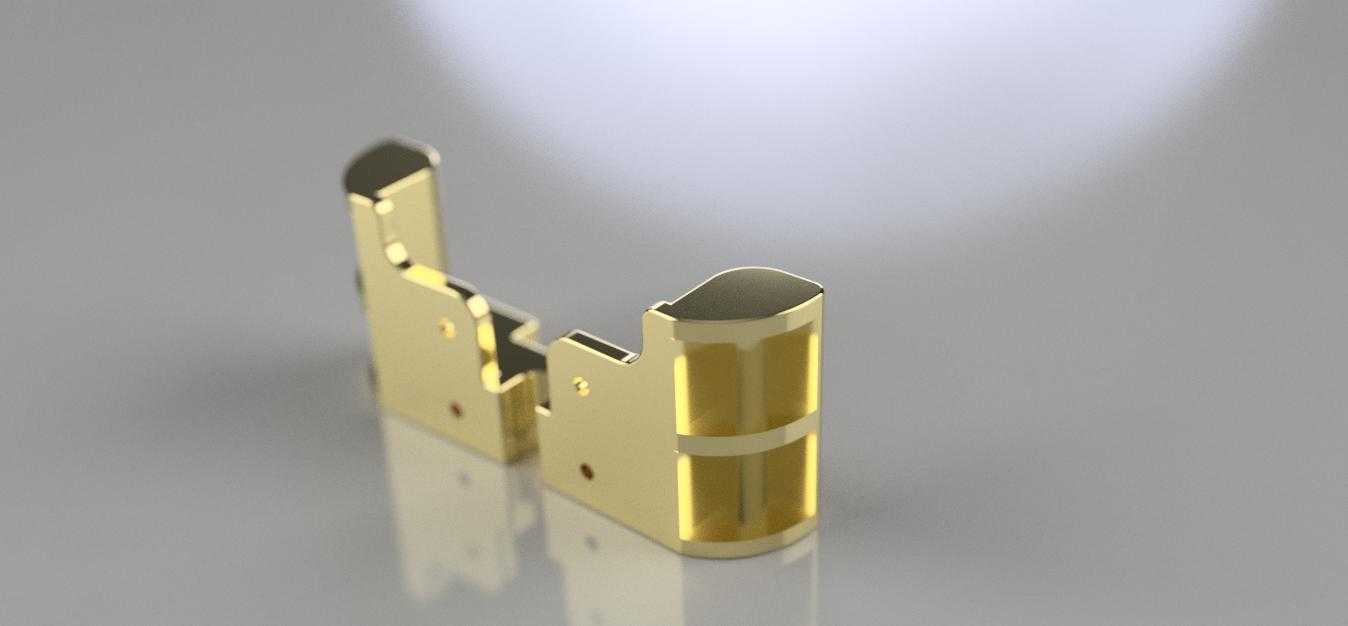

这款支撑构件主要应用于船舶尾部舱室内部，承担舱内附属部件的定位与承重功能，在船舶航行过程中，能够抵消船体颠簸带来的侧向冲击力，避免被支撑部件出现移位、松脱的问题，保障舱内相关装置的运行稳定性。从实际使用场景来看，这类支架多安装在船尾舱室的内壁与结构加强筋衔接位置，周边通常会排布管线固定座、小型功能模块安装位，因此在设计阶段就充分考虑了安装边界的适配性，构件的弯折弧度完全贴合船尾舱壁的曲面造型，不会与周边走线路径、检修通道产生空间干涉。构件采用双侧分体式衔接的结构形态，两个支撑单元通过中间的连接段形成整体受力结构，每个支撑单元都设置了多层弧形承托面，能够与被支撑部件的圆柱类外形完全贴合，增大接触面积的同时降低局部压强，避免长期承重出现接触面压溃变形的问题。支撑面上预留的三个沉头安装孔位，孔位间距经过严格的受力校核，安装时螺栓沉入构件表面，不会突出平面影响被支撑部件的装配贴合度，同时孔位周边做了局部加厚处理，抵消螺栓预紧力带来的应力集中问题。设计过程中优先考虑了船用环境的抗振需求，构件的转角位置全部采用圆弧过渡，没有直角应力集中点，在船体受波浪冲击产生高频振动时，应力能够顺着圆弧面均匀分散，不会在转角位置出现疲劳裂纹。构件的整体厚度根据承重载荷做了梯度设计，承托面位置厚度大于连接段厚度，在保证整体结构强度的前提下尽可能控制构件自重，降低对船体尾部重量配平的影响。安装时不需要额外制作适配垫块，构件的安装基准面与舱壁安装面完全匹配，直接通过螺栓固定即可完成装配，能够减少现场安装的加工工作量，适配船舶修造过程中的快速装配需求。从受力逻辑来看，当被支撑部件受船体倾斜影响产生径向作用力时，力会顺着承托面传递到两侧的立板结构，再通过立板上的安装孔传递到舱壁的主体结构上，整个传力路径没有突变拐点，长期使用也不会出现结构变形。构件的边缘全部做了倒钝处理，不会在安装检修过程中划伤操作人员或者划破周边管线的防护层，符合船舶舱内部件的安全设计要求。
