丰田普锐斯适配iPhone车载安装支架设计

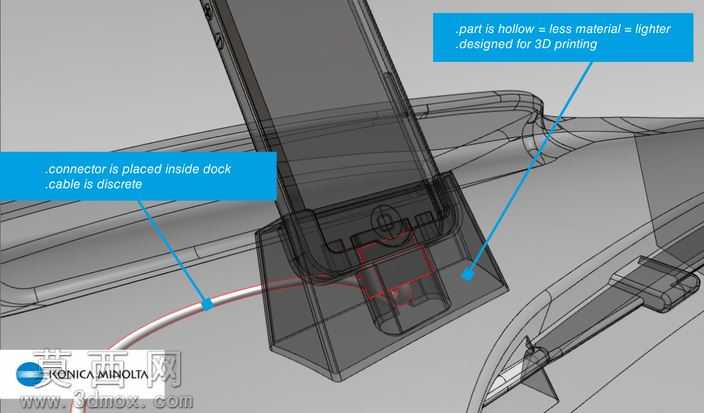

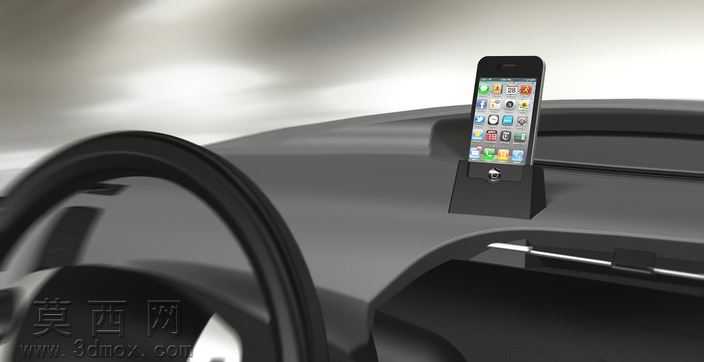

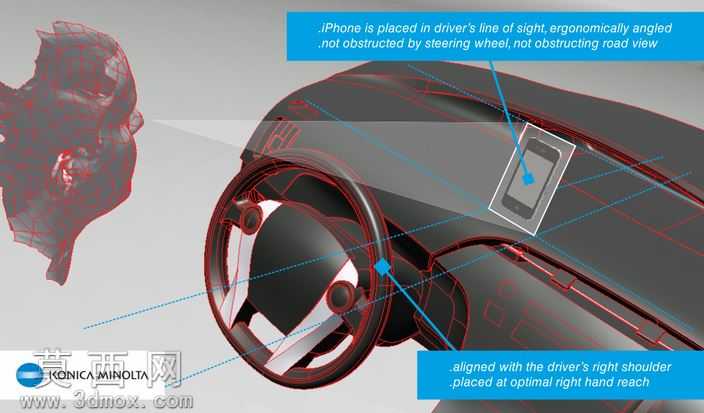

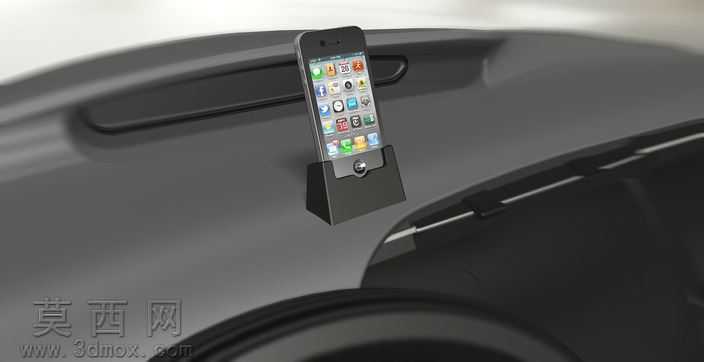

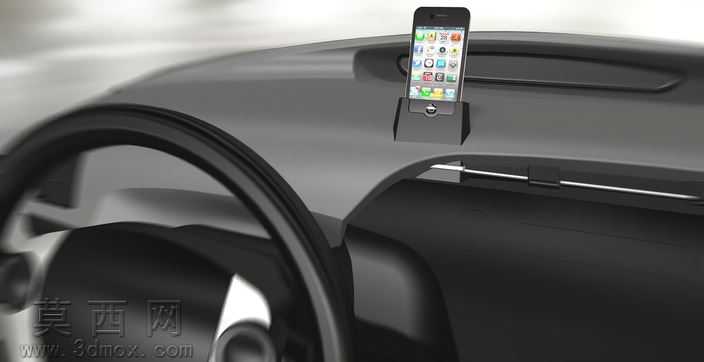

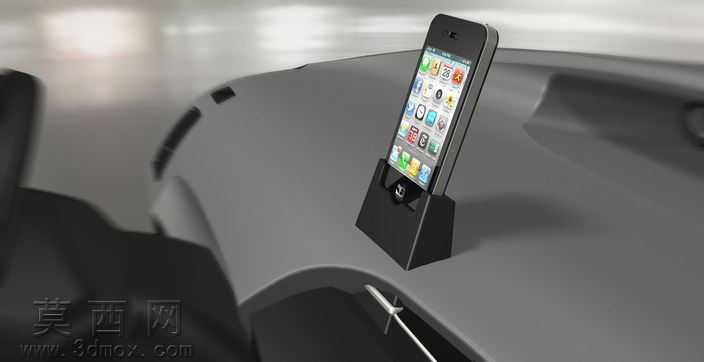

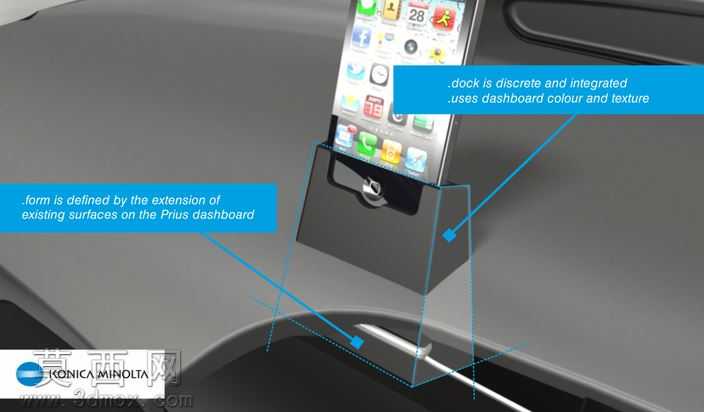

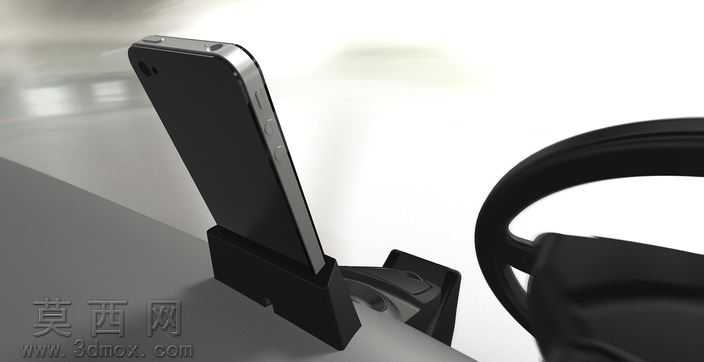

本设计为适配丰田普锐斯车型的iPhone车载安装支架，整体设计围绕车载场景的人机工程需求展开，在三维建模阶段首先完成驾驶员驾驶姿态的空间数据匹配，结合逆向工程获取的实车仪表台三维扫描数据，确定支架的最优安装位置。建模过程中优先保证支架放置手机后处于驾驶员正常视线范围内，不会被方向盘遮挡，同时不干扰驾驶员前方道路观察视野，位置对齐驾驶员右肩侧，处于右手舒适操作的可达范围内，满足驾驶过程中操作手机的安全人机要求。支架结构设计采用与原车仪表台表面完全贴合的安装底座，底座曲面完全匹配丰田普锐斯仪表台对应位置的原有曲面弧度，安装后可与原车内饰融为一体，不会破坏原车内饰的整体视觉效果。支架的手机固定位采用符合iPhone机身尺寸的限位结构，预留充电线缆的走线路径，内置隐藏式线缆收纳槽，可将充电线缆从支架底端引出后沿仪表台缝隙隐藏排布，连接至车辆供电接口，避免线缆外露影响车内整洁与驾驶操作。建模阶段对支架壁厚、安装卡扣结构进行参数化设计，保证结构强度的同时控制整体重量，支架整体采用空心薄壁结构设计，适配3D打印加工工艺，可直接使用常规3D打印设备完成制作，降低配件的制作门槛。材质设计上匹配原车仪表板的哑光塑料质感，可通过调整打印耗材颜色与表面纹理，实现与原车内饰的颜色、质感统一，安装后无突兀感。设计过程中反复校验支架安装后的空间位置，确认不会遮挡仪表盘行车信息显示，不会干扰方向盘转向操作，不会影响车辆原有按键、出风口的正常使用，在满足手机固定、便捷操作需求的同时，最大化保留原车内饰的使用功能与视觉完整性，为车主提供兼顾实用性与美观度的车载手机安装解决方案。
