办公建筑3米挑高玻璃幕墙构造设计

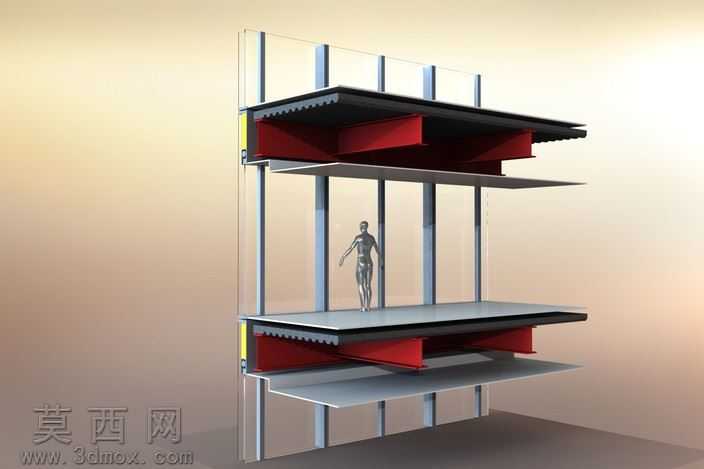

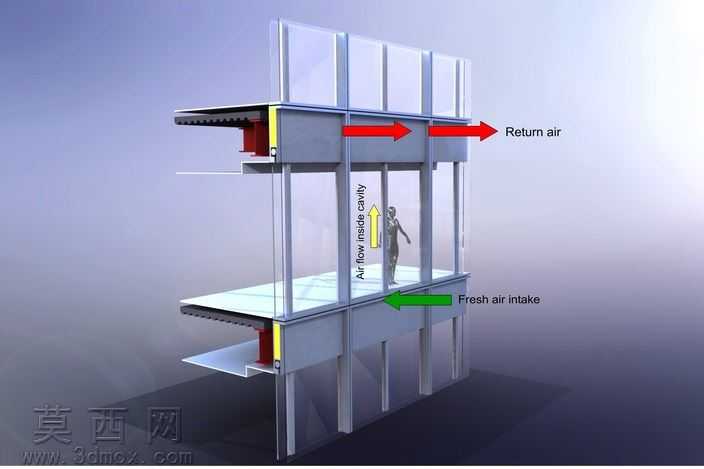

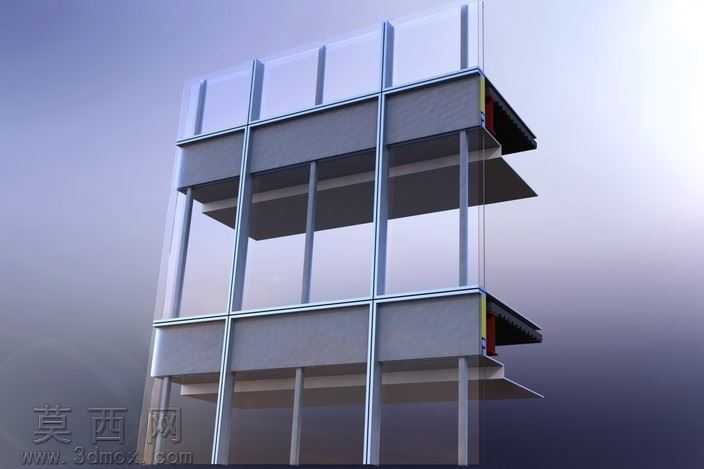

本模型采用三维参数化建模方式完成，完整还原了新办公大楼标准3米挑高楼层的玻璃幕墙围护系统构造，建模过程中严格遵循建筑模数协调标准，对外窗分格按照3x4的地板块模数进行排布，确保幕墙分格与室内空间布局形成视觉呼应。模型搭建从主体钢结构框架开始，逐层完成楼层承重板、竖向支撑钢柱、横向幕墙龙骨的结构建模，所有构件的连接节点均做了精细化处理，清晰展现了幕墙系统与主体结构的衔接逻辑。在材质表现上，金属框架部分采用哑光银灰色金属材质，还原铝合金或钢结构龙骨的真实质感，玻璃部分采用半透明带轻微反射的材质，模拟双层中空玻璃的光学特性，楼层间的封修部位采用深色防火封堵材质，不同功能区域的材质区分明确，便于直观识别各部分构造的功能属性。渲染阶段采用柔和的漫反射环境光，搭配定向主光源模拟自然光照射效果，在玻璃表面形成自然的光影反射，同时在模型内部放置等比例人体参照模型，直观呈现3米层高的空间尺度感，让观看者能够快速感知幕墙构造的实际尺寸比例。设计思路上，该幕墙系统重点考虑了运维与节能需求，双层玻璃单元采用可开启式设计，能够实现单元板块的独立拆卸，满足后期清洗与维护的便捷性要求；中空的玻璃内腔形成了被动式太阳能热缓冲空间，冬季可以捕获太阳辐射热量减少室内采暖能耗，夏季通过腔体内的自然通风将积聚的热空气排出，降低空调系统的冷负荷，有效减少建筑全生命周期的能源消耗。模型完整呈现了从主体结构到幕墙饰面的全层级构造，清晰展示了楼层间的承重结构、幕墙的横竖龙骨连接、玻璃面板的固定方式、层间防火封堵的位置，能够直观理解该类climatewall节能幕墙的工作原理与构造逻辑，为同类办公建筑的围护结构设计提供直观的三维参照。
