柯尔特海军1851款转轮火器结构建模

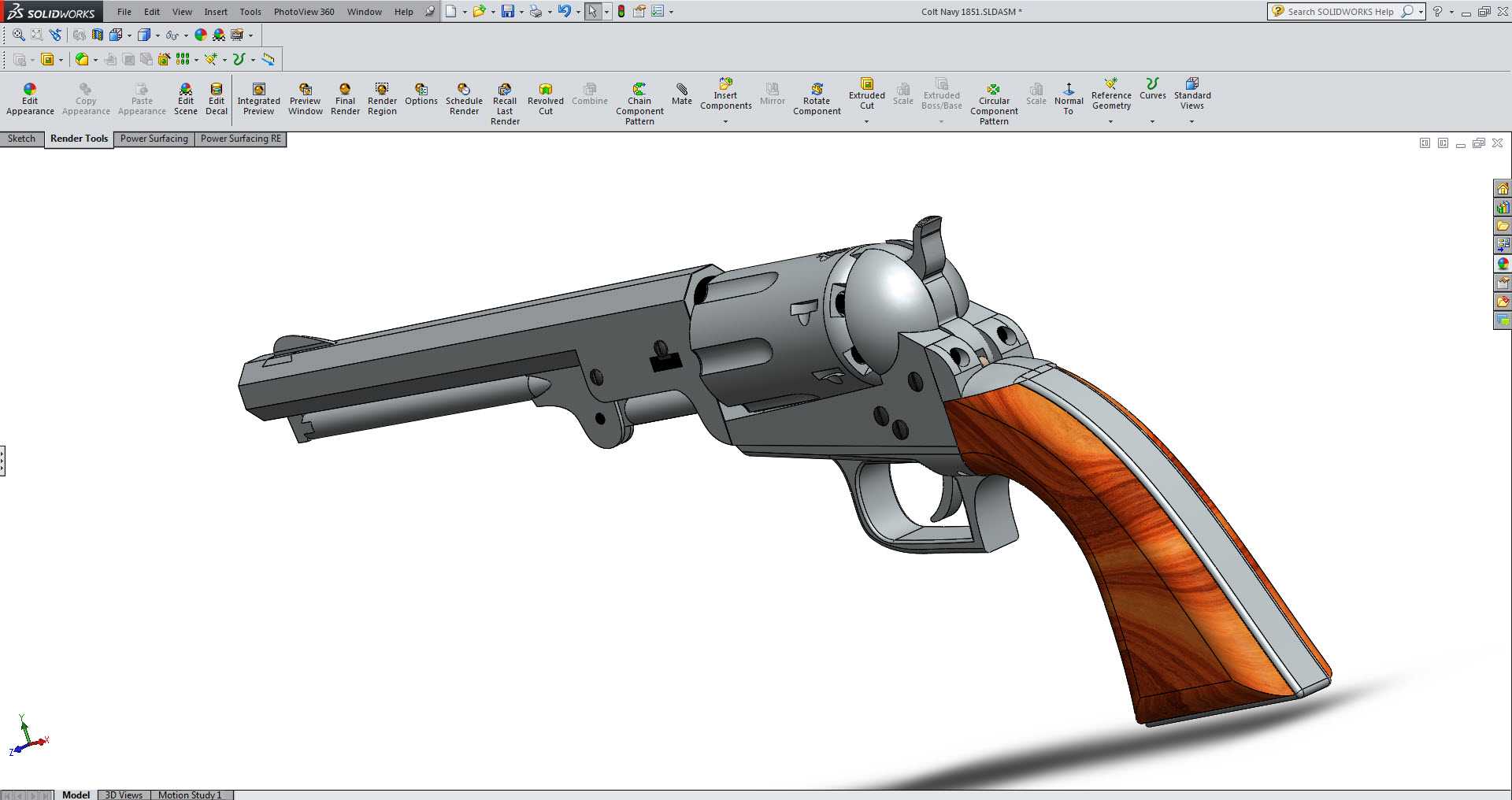

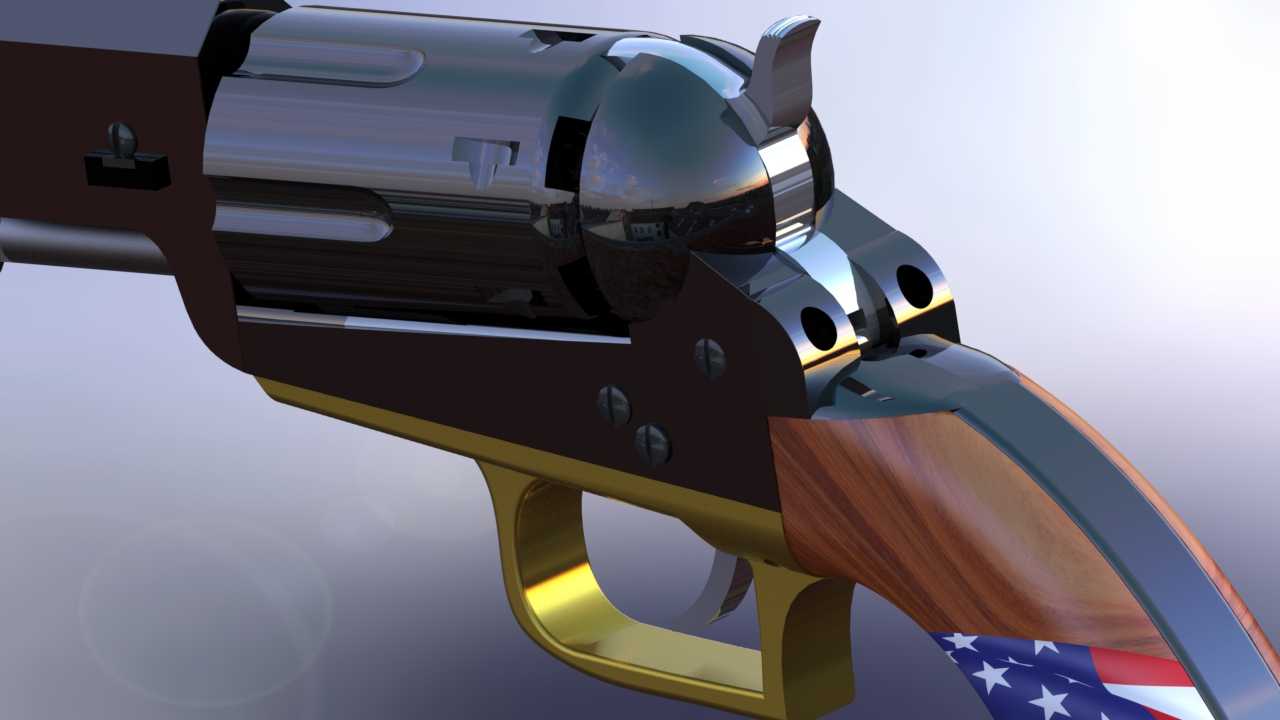

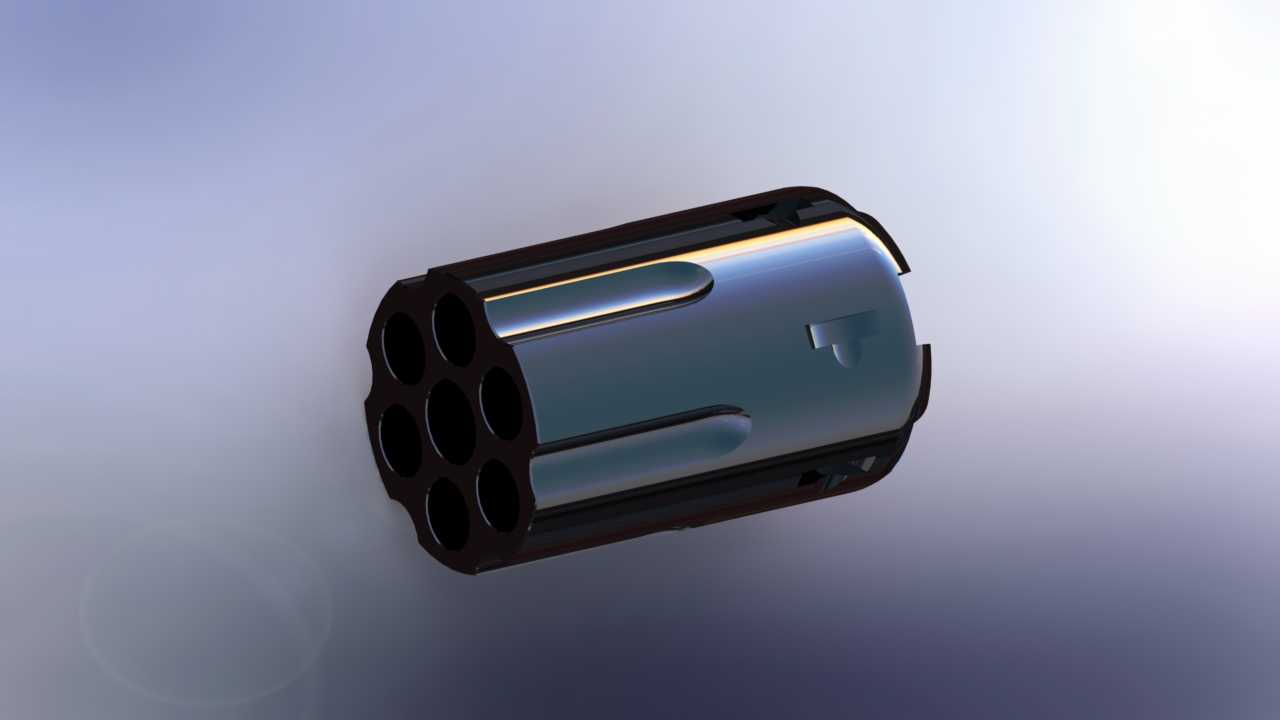

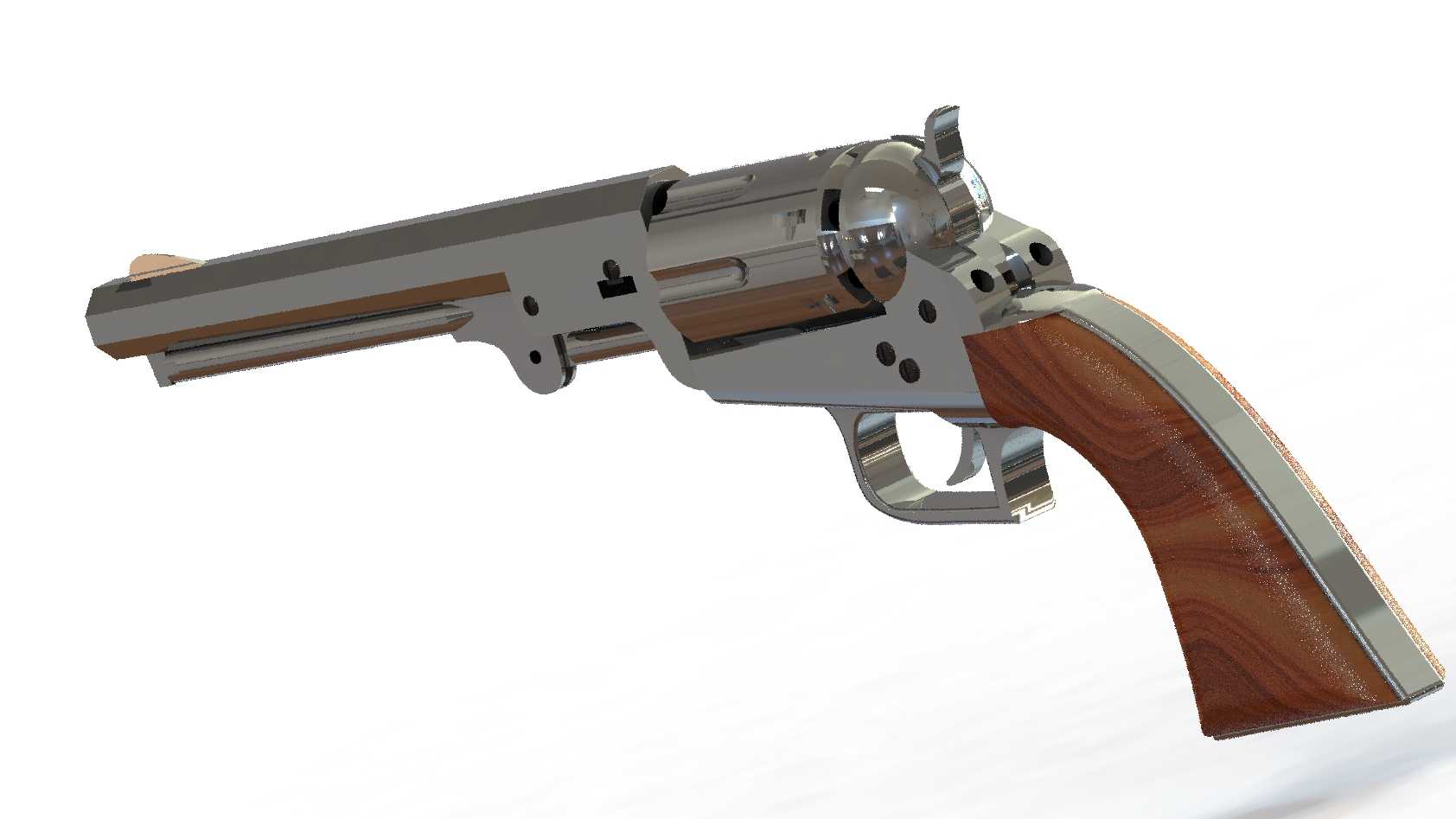

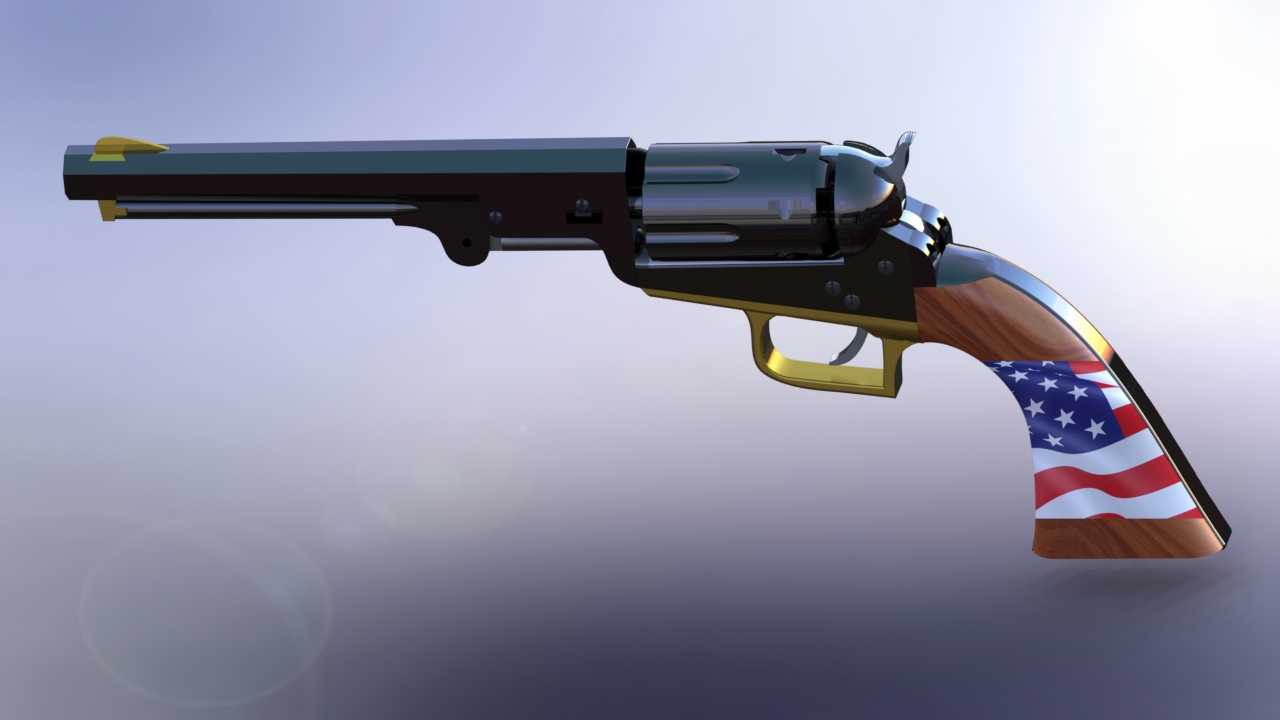

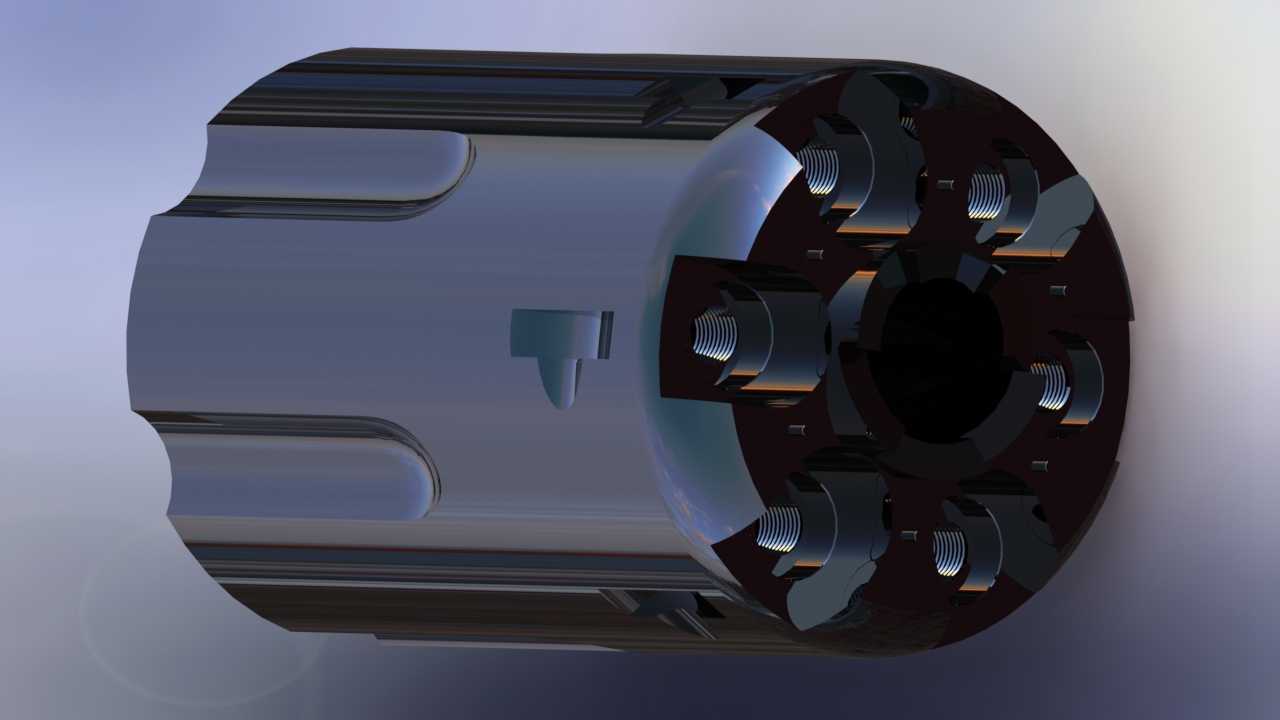

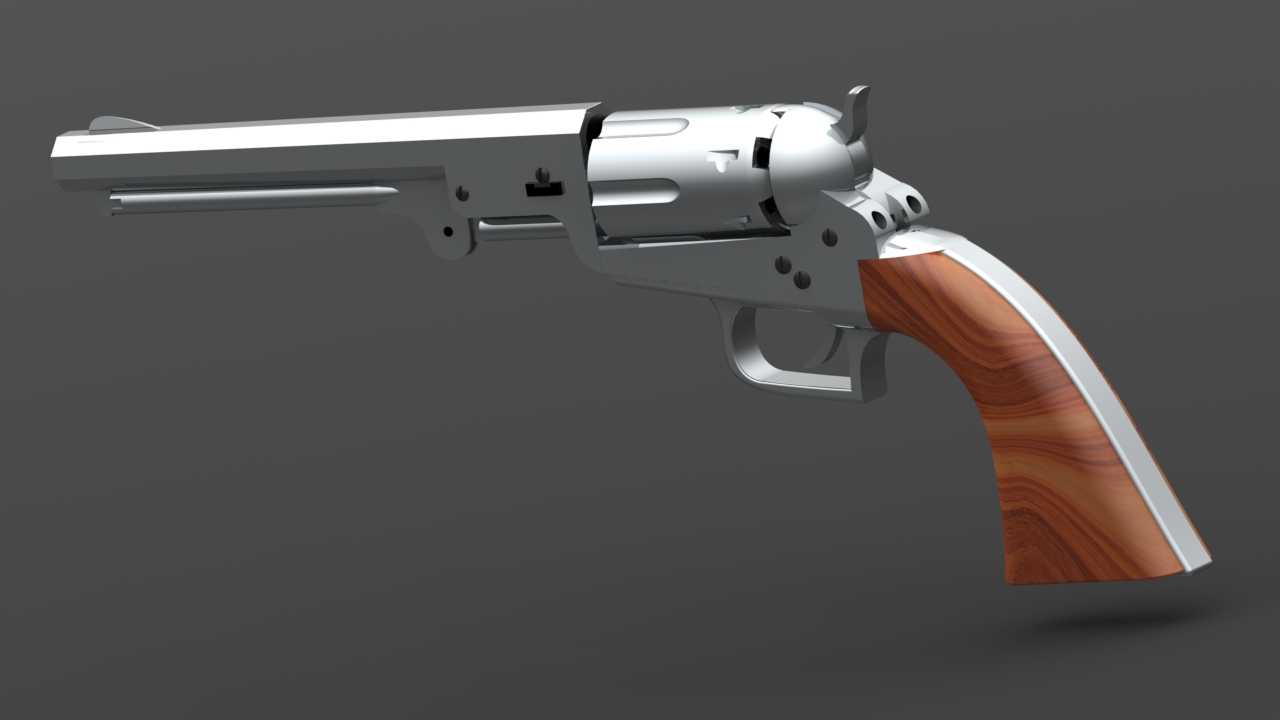

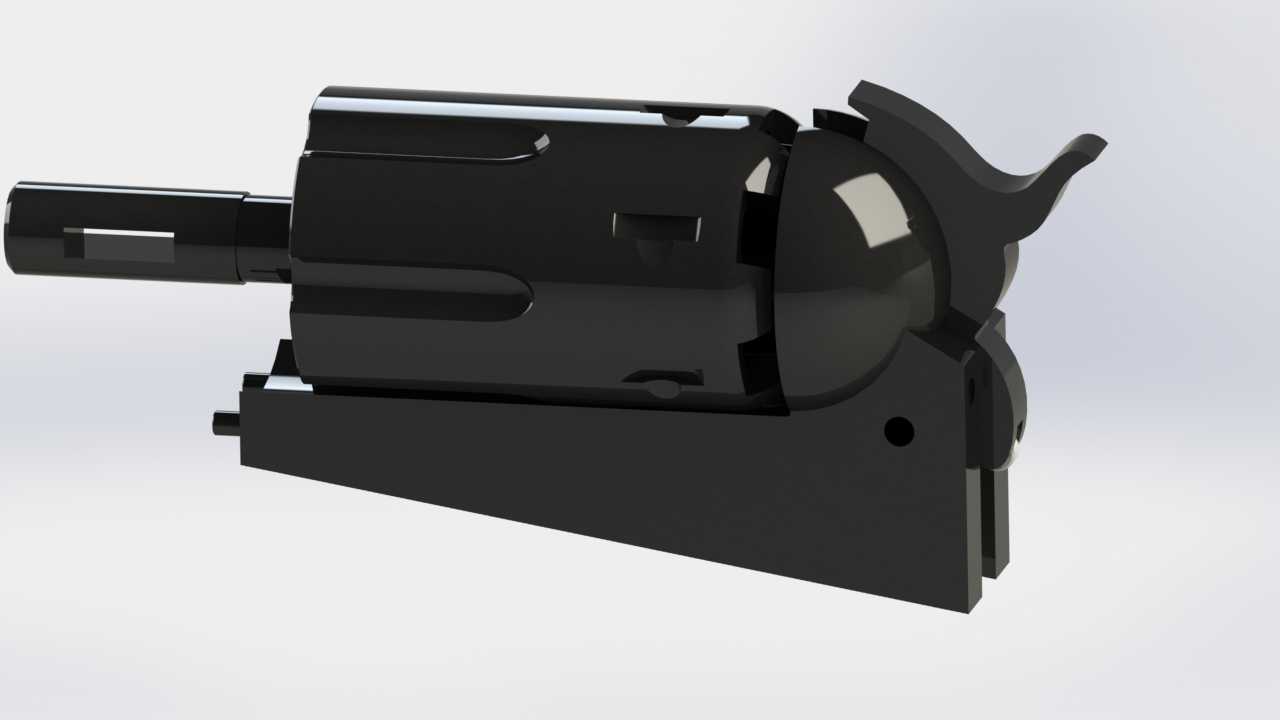

从结构设计的角度拆解这款老式转轮火器的建模逻辑，首先要明确其核心应用场景集中在近代火器史研究、复古藏品复刻、影视道具制作以及枪械原理教学领域，不同于现代自动装填火器，这类单动转轮结构的每一处配合都直接影响击发可靠性，建模时需要优先还原各部件的运动干涉边界。先看整体功能特性，该款转轮采用火帽击发结构，弹巢作为核心储弹构件，需要和枪管尾部、击锤位置保持严格的同轴对位，建模时要预留弹巢旋转的间隙，同时保证每个弹腔在待击位置时与枪管内膛的同轴度误差控制在合理范围，避免击发时出现漏气、弹丸偏斜的问题。握把部分采用贴合手型的曲面设计，建模时参考了实际握持的人机工程角度，握把片的曲面弧度从虎口位置向握把底端逐渐收窄，表面包覆的木质纹理区域和金属握把框架的贴合面做了止口定位结构，保证装配后不会出现松动移位，握把外侧的装饰图案是贴合曲面做的包覆处理，建模时通过曲面投影的方式保证图案和握把曲面的贴合度，不会出现纹理拉伸变形的问题。击发机构的设计是这类老式转轮的核心，击锤的回转角度、待击卡槽的定位深度、扳机连杆的行程都要做运动仿真验证，扣动扳机时连杆带动弹巢旋转到位，同时释放击锤回转击发火帽，整个运动链的各部件之间不能出现运动卡滞，建模时给每个转动副预留了合理的配合间隙，同时还原了击锤簧、扳机簧的安装位置，虽然是外观结构建模，但内部的运动空腔都按照实际结构做了预留，方便后续做机构运动仿真。枪管部分采用八边形截面的早期设计，和后期圆形枪管的结构不同，八边形枪管的加工基准更明确，建模时还原了枪管前端的准星结构，准星和枪管采用过盈配合的安装方式，安装槽的深度和准星的插入长度做了匹配，保证准星安装后不会出现歪斜。枪管下方的推弹杆结构做了滑动配合设计，推弹杆在枪管下方的导槽内可以前后滑动，用来退出弹巢内的弹壳或者装填时压实火药，导槽的长度和推弹杆的行程做了匹配，保证推弹杆前推时可以完全伸入弹巢底部，后退时不会突出导槽影响握持。转轮架部分是整个火器的承载基体，所有部件都安装在这个框架上，建模时保证了框架各安装孔的位置度，枪管安装孔、弹巢转轴孔、击锤转轴孔、扳机转轴孔的位置公差都按照实际加工要求做了约束，框架和握把的连接位置做了圆弧过渡，避免应力集中，同时还原了框架表面的金属加工纹理，金属部件之间的接缝都做了等宽处理，还原老式金属构件的装配质感。从安装边界来看，整枪长度控制在适配常规握持的尺寸范围内，弹巢直径和框架的宽度匹配，不会出现握持时弹巢硌手的问题，握把的厚度从最厚处向底端逐渐变薄，适配不同手型的握持需求。建模过程中没有随意改动原始结构的比例，所有曲面的曲率都参考实物的测绘数据，金属部件的棱角做了微小的倒角处理，还原老式金属加工的工艺特征，没有做过度的锐化处理，木质握把部分的曲面分模线位置做了隐藏处理，保证外观的整体性。这类老式转轮的结构设计没有现代枪械的复杂自动机构，所有部件的运动都是简单的回转和直线滑动，建模时重点要保证各运动部件的行程和干涉检查，比如击锤抬起时不会和弹巢边缘摩擦，弹巢旋转时不会和枪管尾部、框架侧面剐蹭，扳机扣动到最大行程时刚好可以释放击锤，这些运动关系的还原比单纯的外观复刻更有实际参考价值，不管是做3D打印复刻还是做原理演示动画，都可以直接基于这个模型做后续的结构细化。
