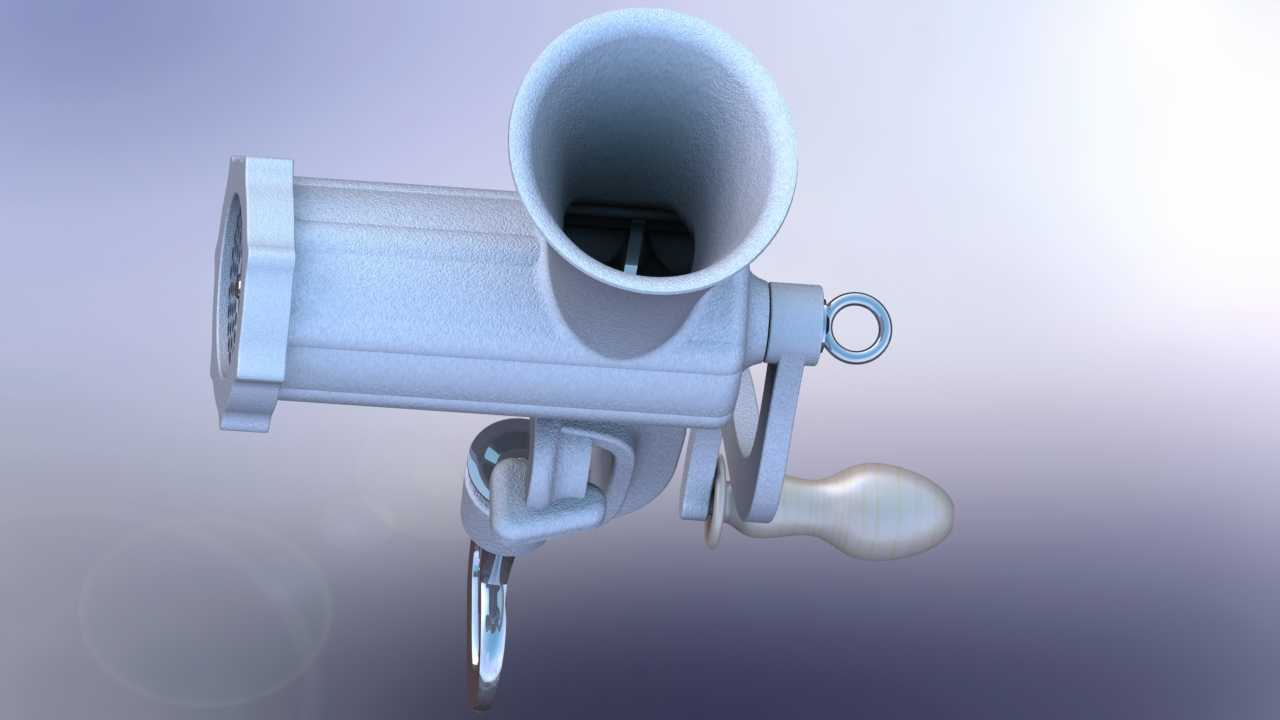

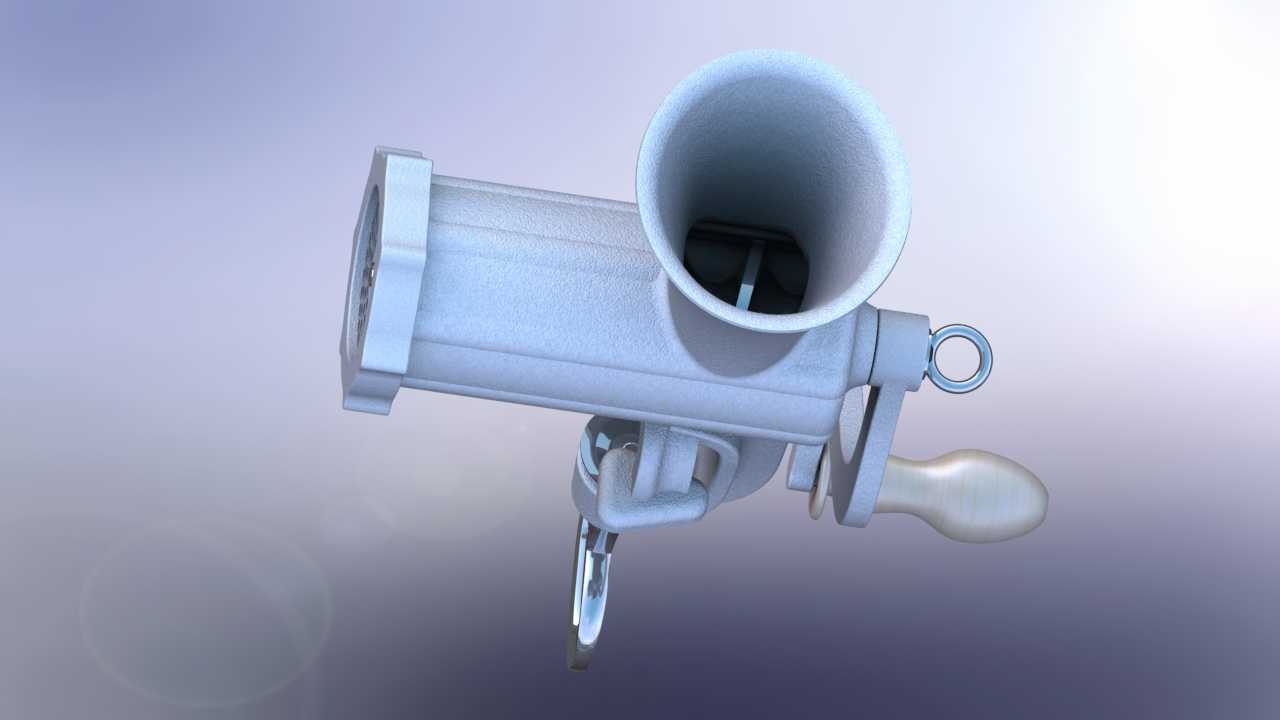

手动台式绞肉机结构三维设计

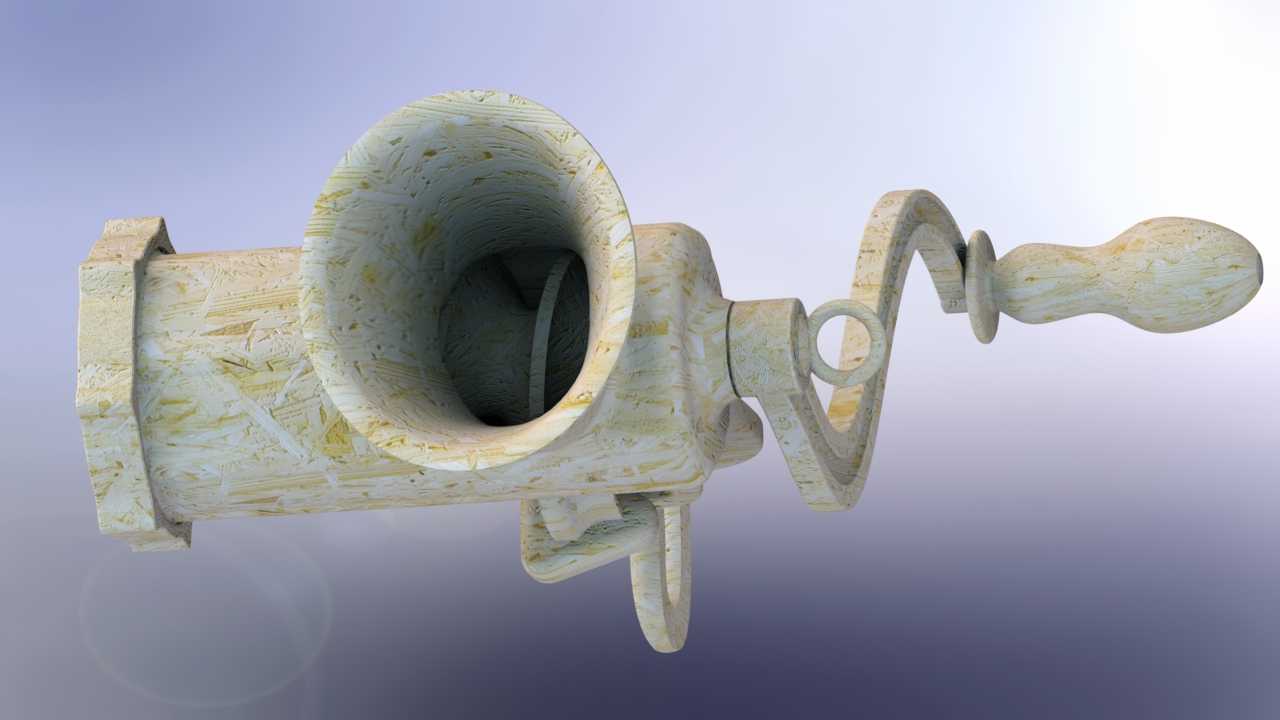

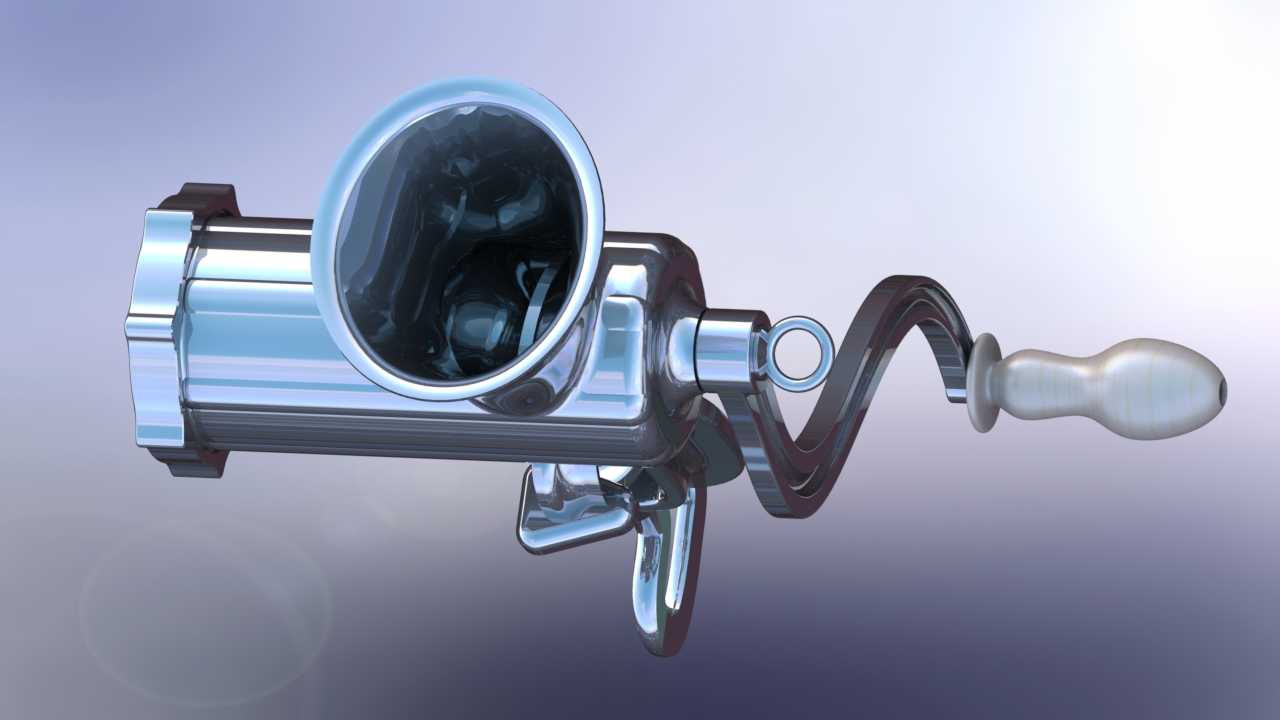

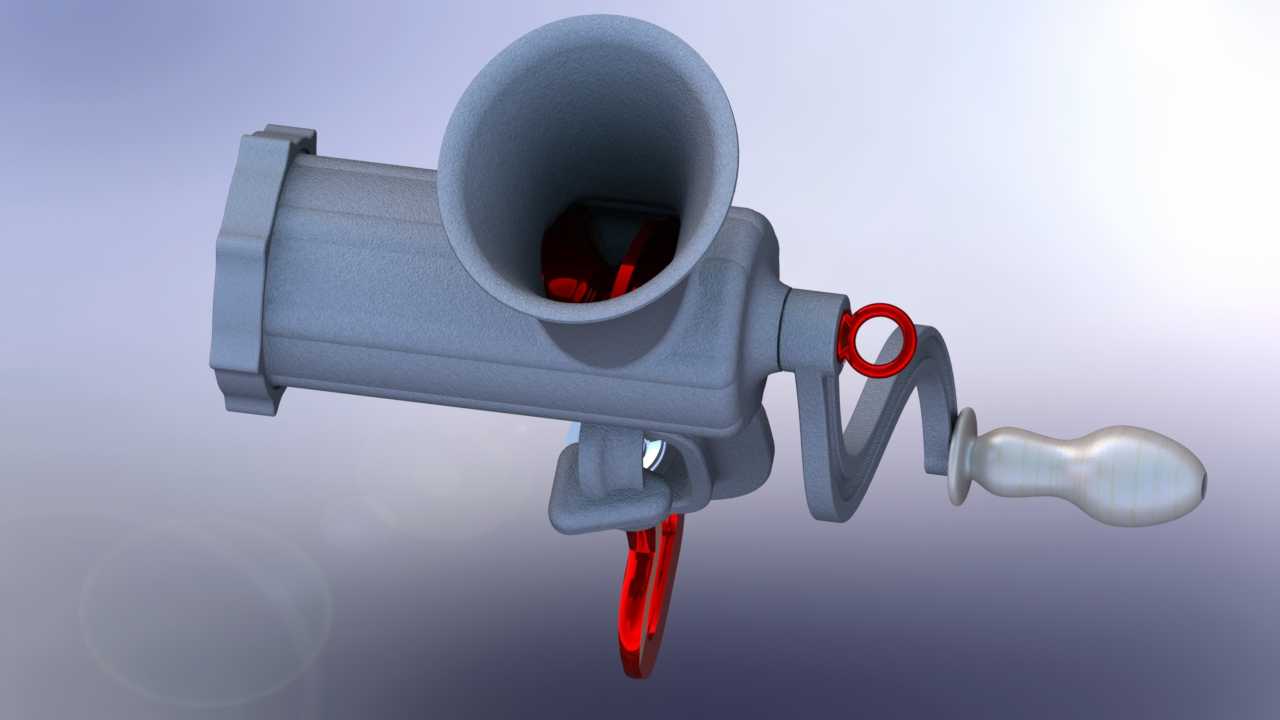

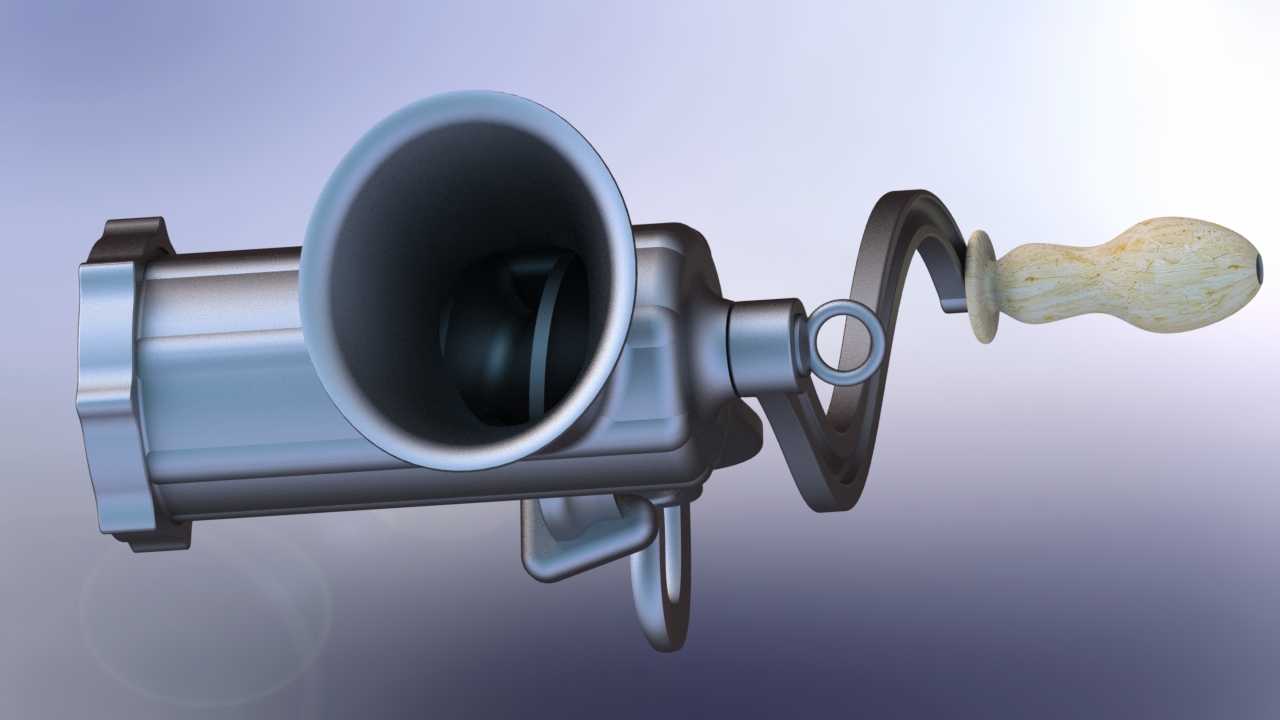

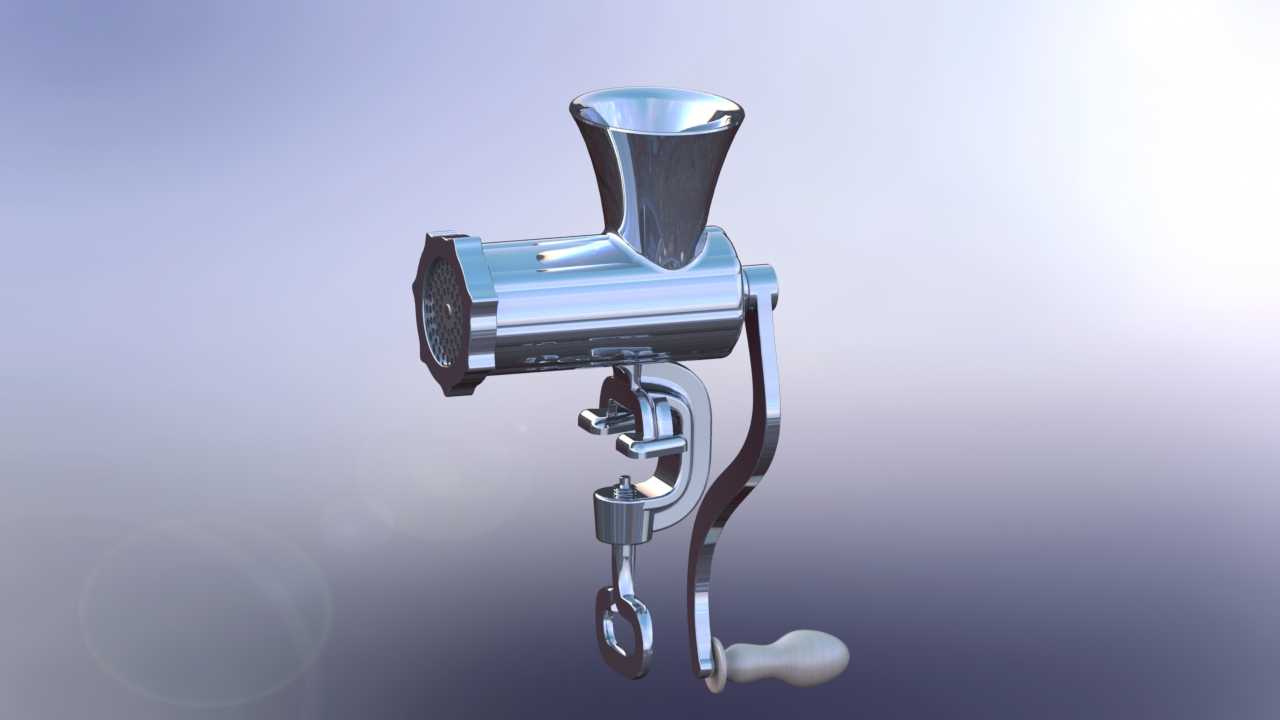

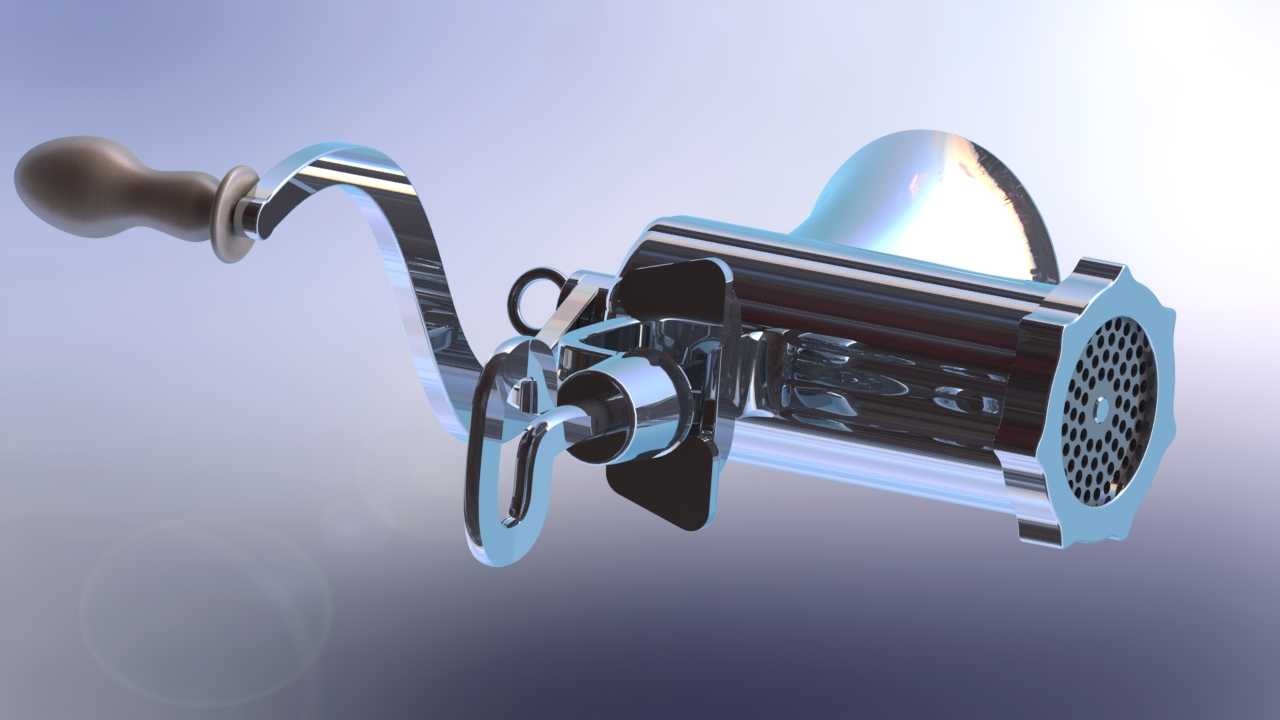

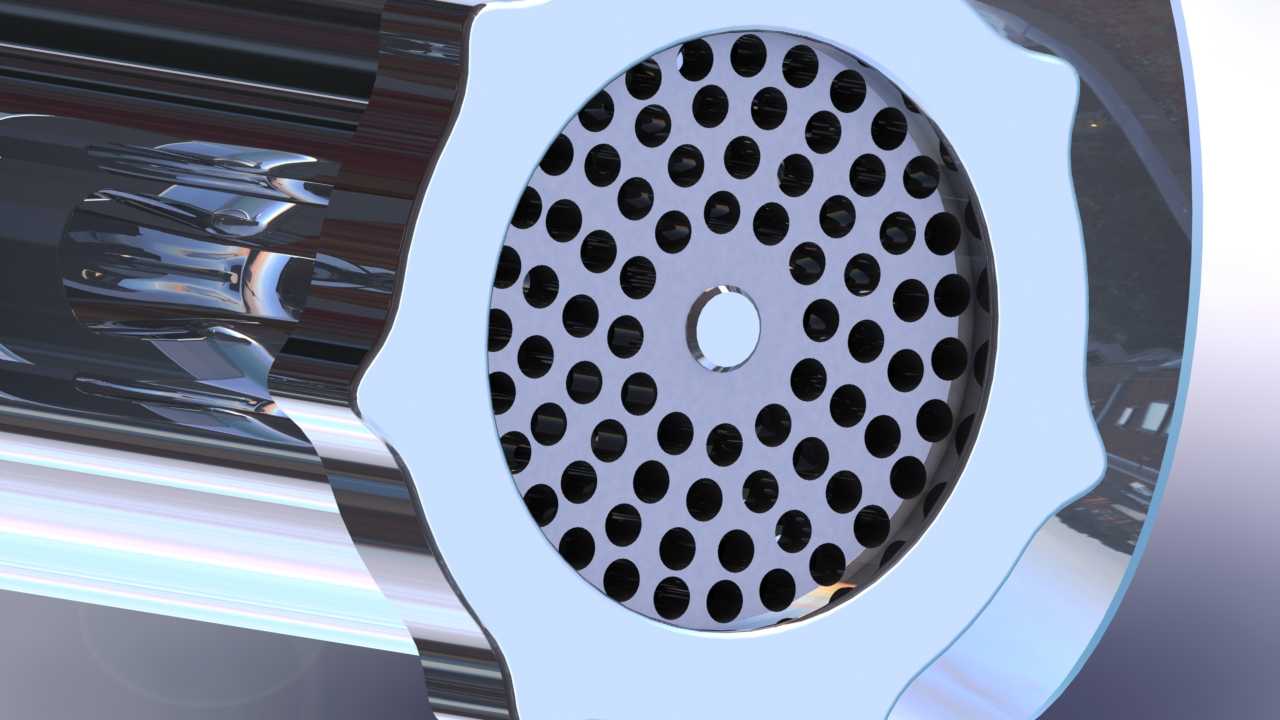

　　这款手动绞肉设备的三维结构设计，首先围绕小型餐饮门店、家庭厨房的鲜肉处理场景展开，日常可完成鲜肉绞碎、馅料调制等加工需求，无需外接电源即可操作，适配无供电的户外备餐、流动摊位等特殊使用场景。从功能实现逻辑来看，设备核心依靠手摇曲柄输入动力，通过内部螺旋输送轴将进料口投入的肉块向前推送，经过端部孔板与铰刀的配合剪切，将肉块加工成不同粗细的肉糜，用户可通过更换不同孔径的出肉孔板，适配包子馅、饺子馅、肉丸原料等不同加工需求。

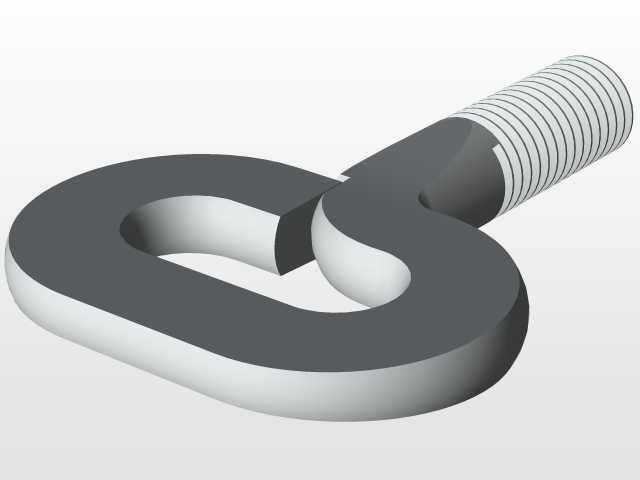

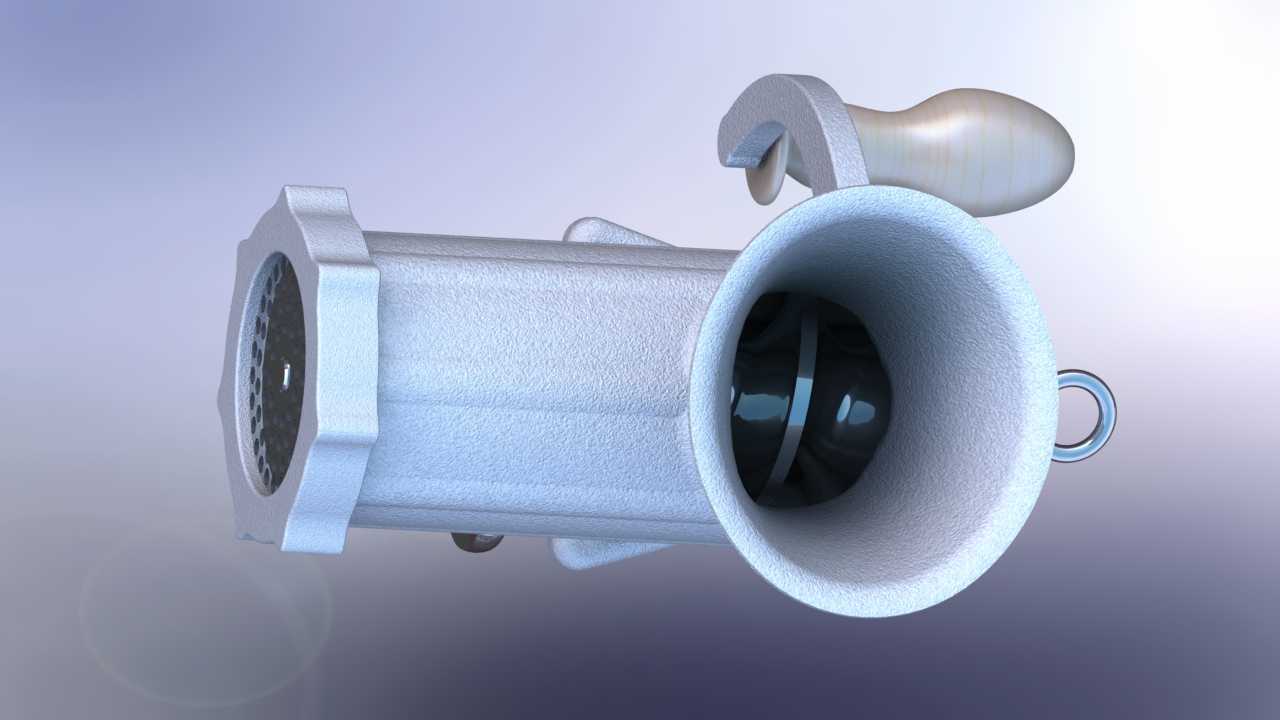

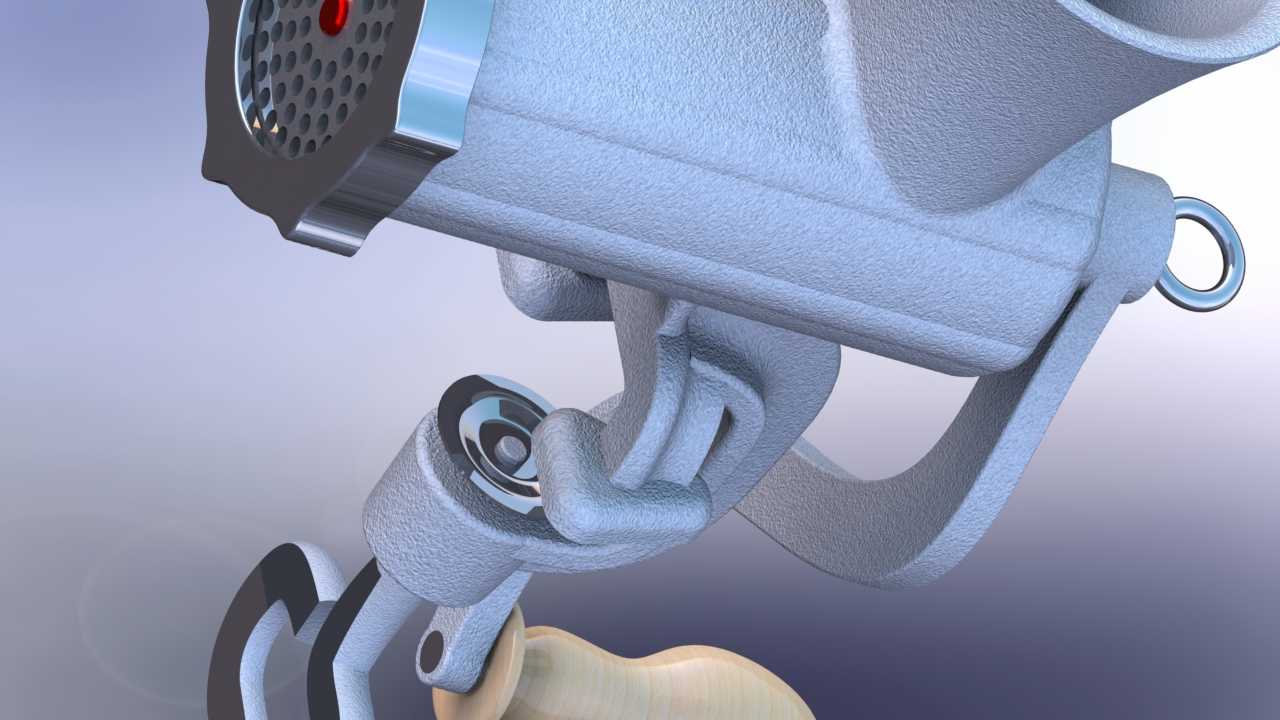

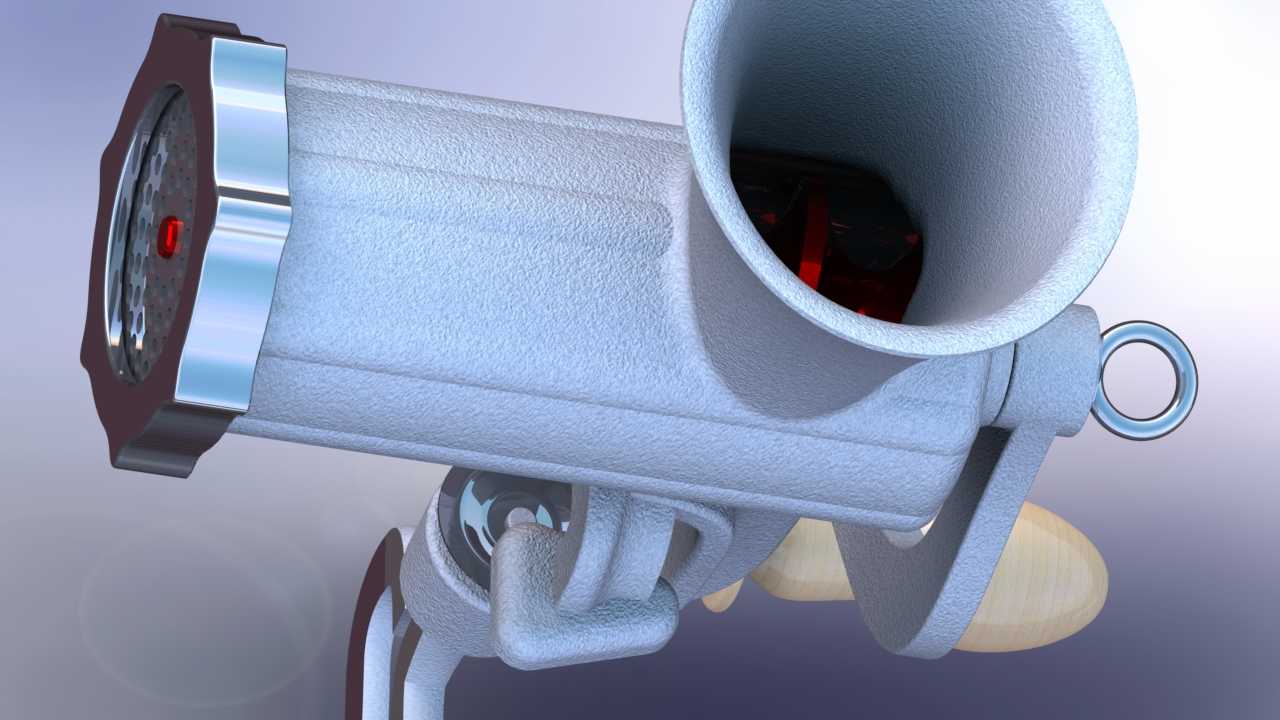

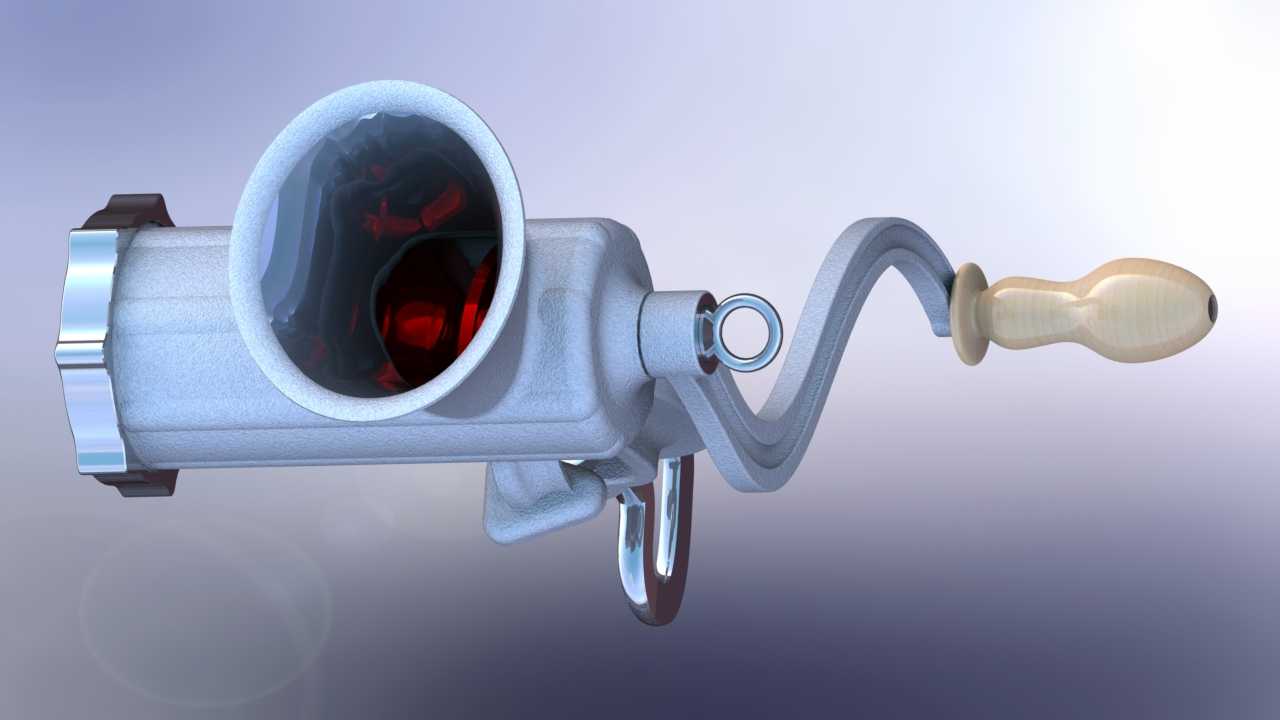

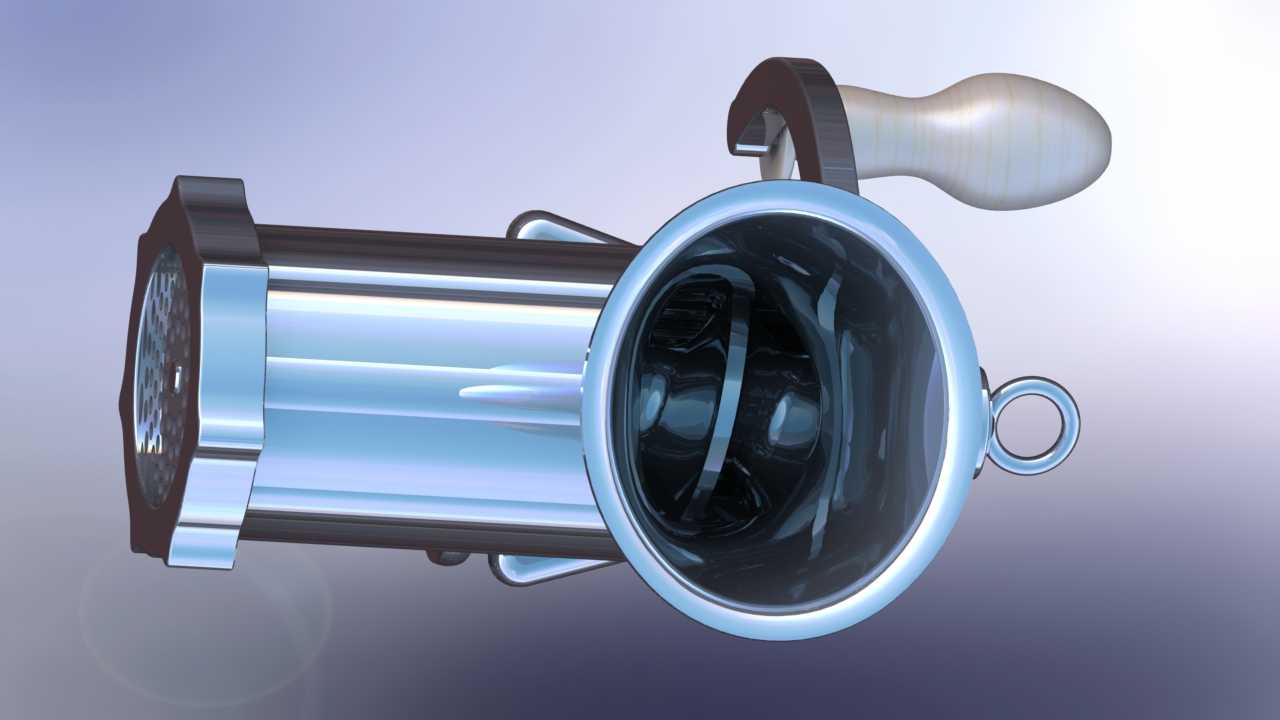

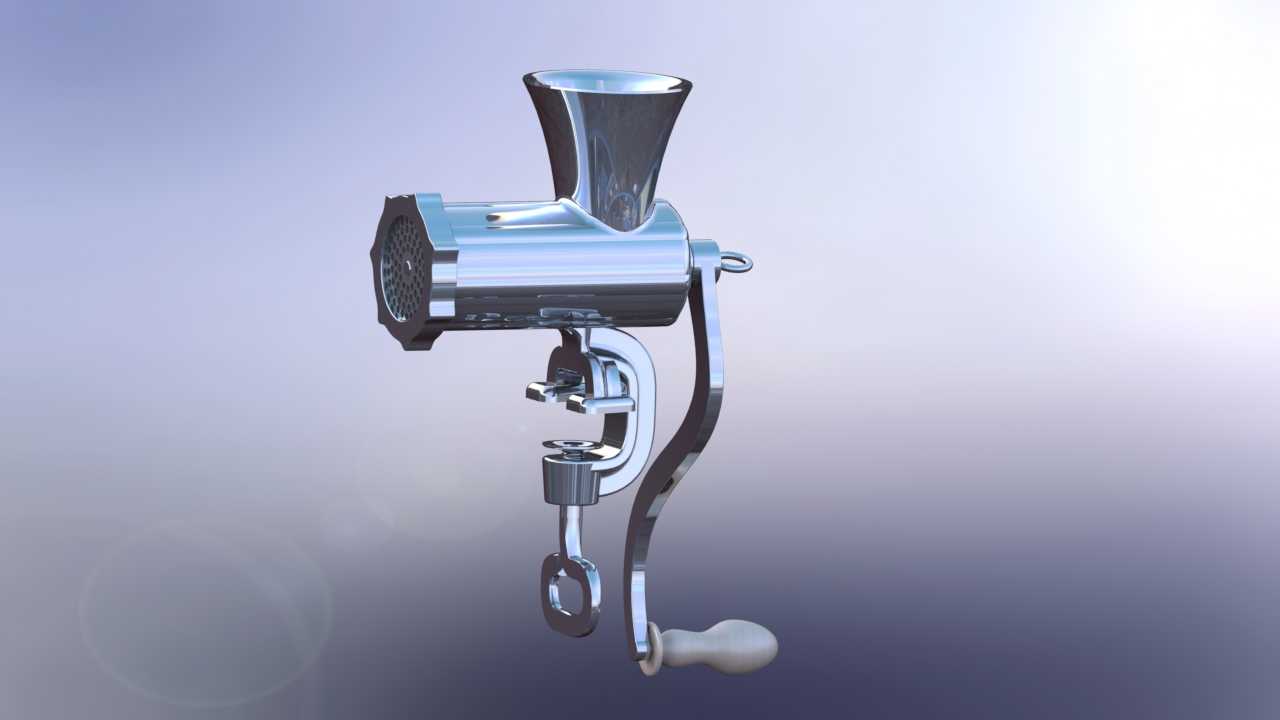

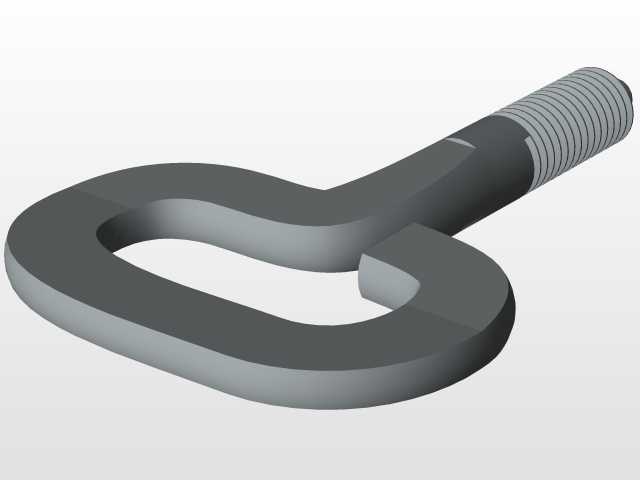

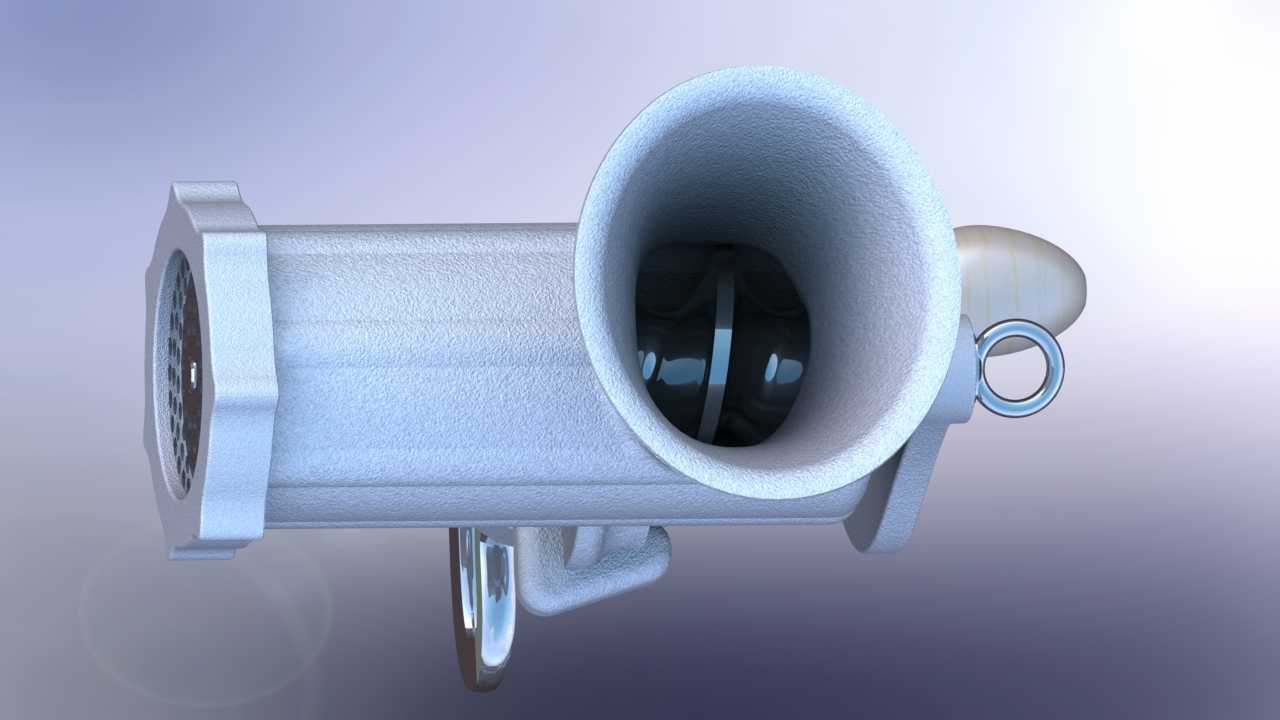

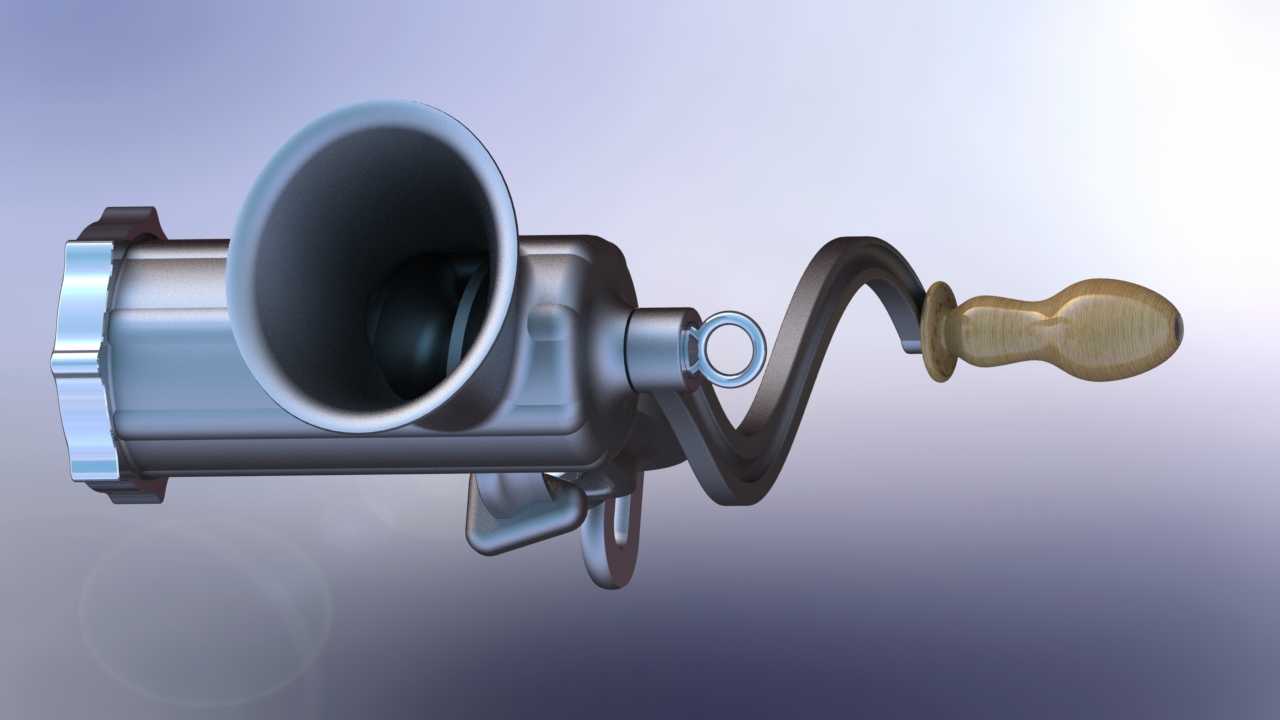

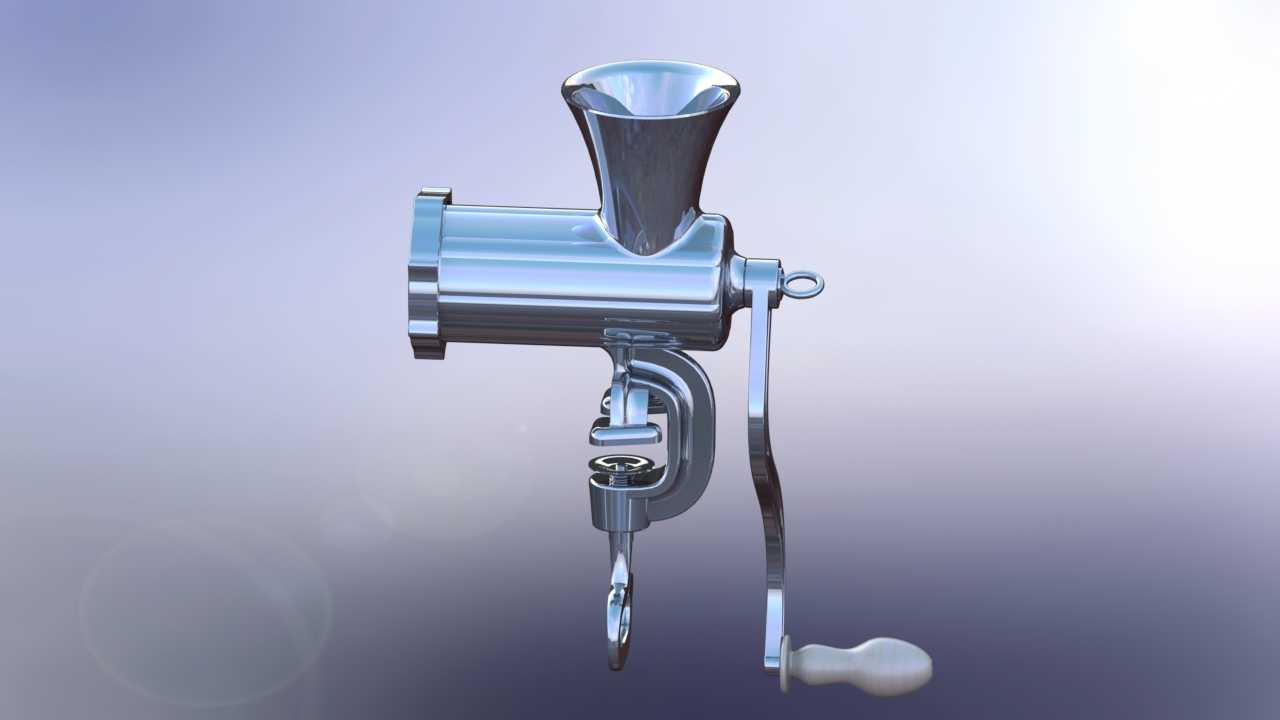

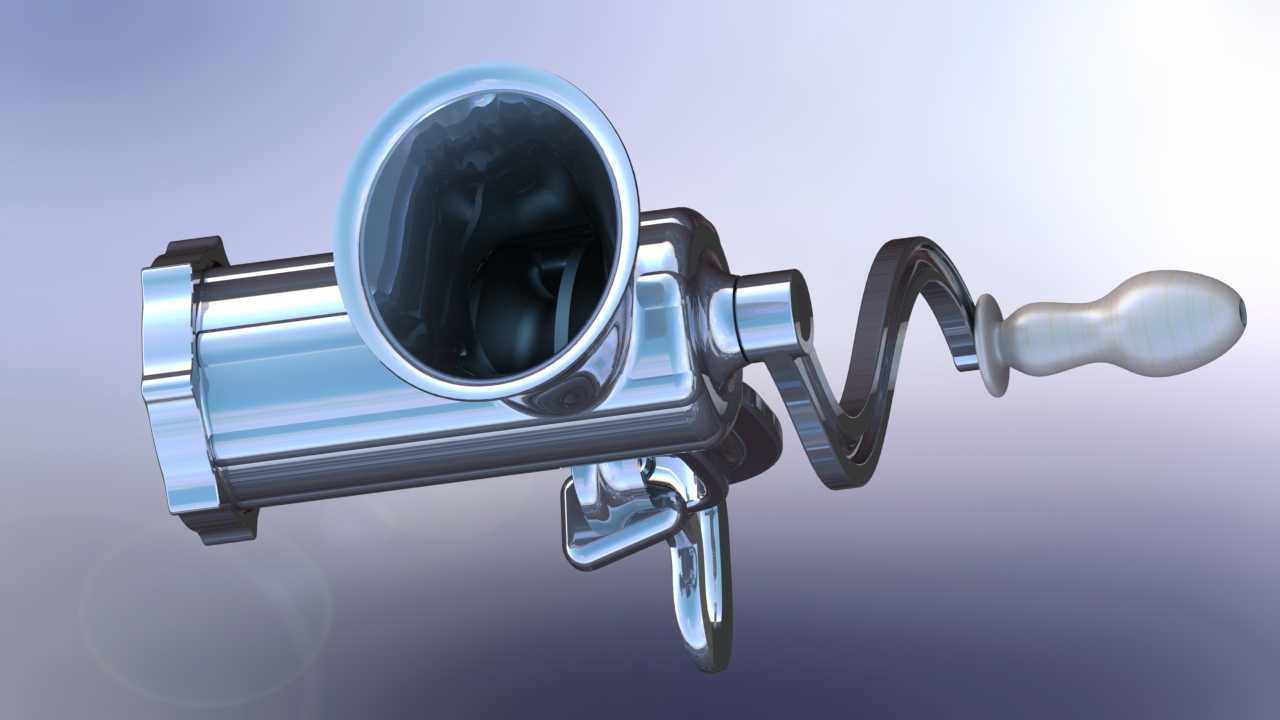

　　设计过程中优先考虑操作的人机合理性，手摇曲柄的木质握把做了圆弧过渡处理，握持时贴合手掌轮廓，长时间摇转操作不会产生明显硌手感，曲柄的回转半径经过反复校核，既保证摇转时的力矩足够轻松，又不会因为回转半径过大导致操作时碰擦台面。进料斗采用大口径扩口设计，投料时肉块可顺畅滑入输送腔，不会出现卡料架桥的问题，进料口的边缘做了卷边钝化处理，清洁擦拭时不会划伤手部。设备的机身夹持结构设置在机身下部，配套的锁紧夹可将整机牢固固定在厚度适配的操作台边缘，摇转作业时机身不会出现偏移晃动，夹持接触面做了防滑纹理处理，避免夹伤台面同时提升固定稳定性。

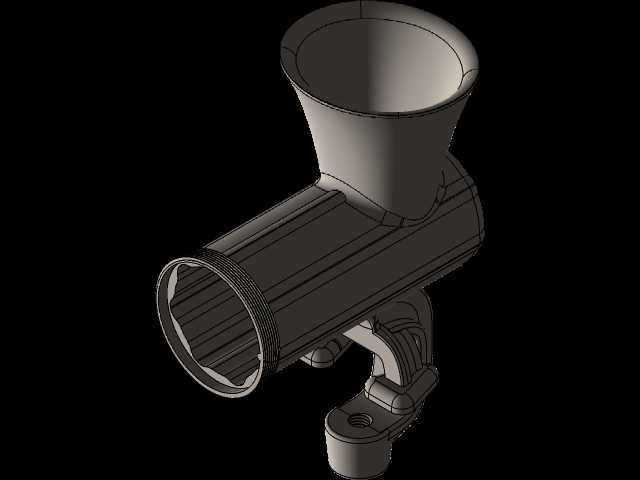

　　从结构设计思路上，整机采用模块化拆分设计，螺旋输送轴、铰刀、出肉孔板、锁紧螺母均可快速拆卸，加工完成后可逐件拆分清洗，避免肉糜残留滋生细菌，各部件的配合公差经过严格控制，拆装时无需额外工具即可完成，装配后各转动部件无卡滞、无旷量。机身主体采用金属材质设计，表面做了光滑防锈处理，接触食材的部位均做了圆弧过渡，无清洁死角，符合食品接触设备的卫生设计要求。

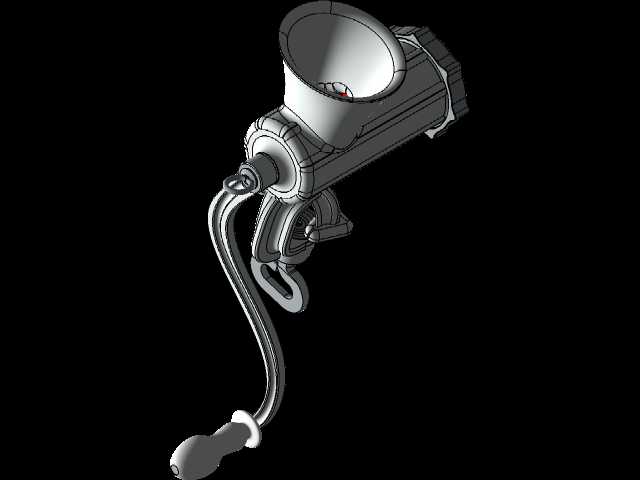

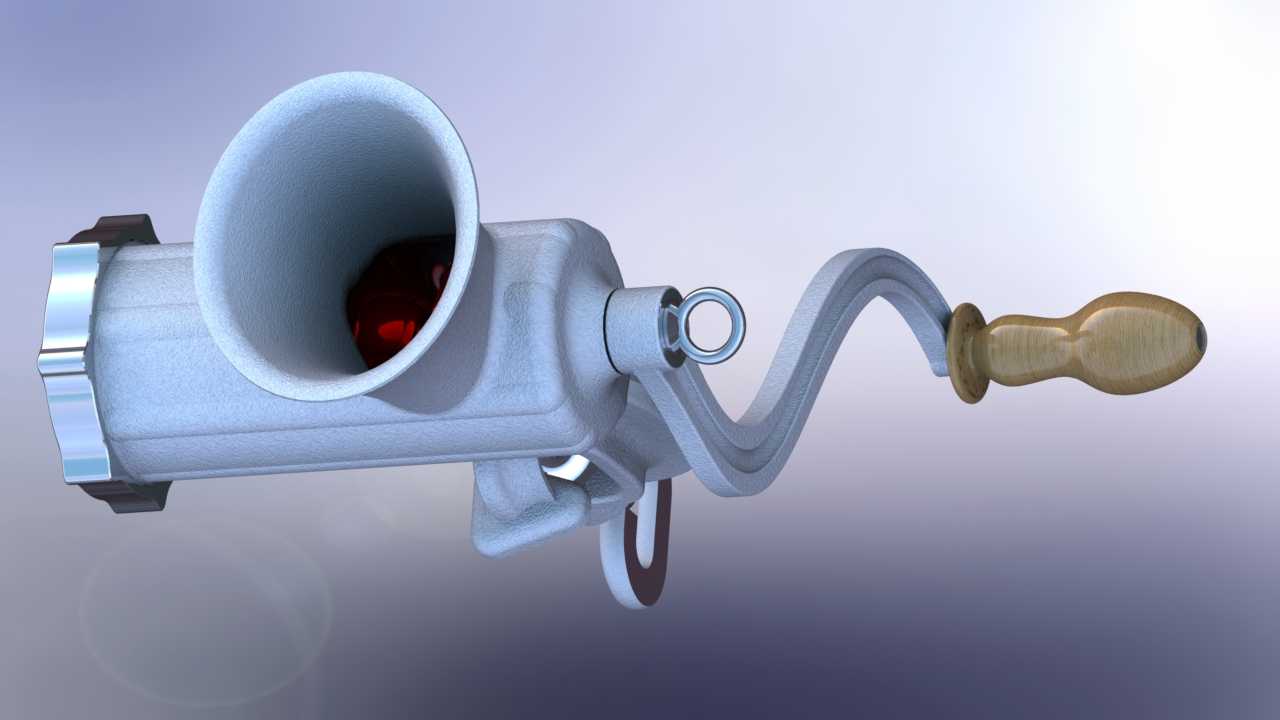

　　外形尺寸方面，整机横向长度适配常规家庭厨房台面的纵深空间，安装时夹持结构固定在台面边缘后，进料斗上方预留足够的投料操作空间，出肉口下方可容纳常规料盆接取加工完成的肉糜，不会出现空间干涉。手摇曲柄的运动包络范围经过模拟校核，摇转过程中曲柄与机身、台面之间均保留足够安全间隙，操作时不会夹手。设备尾部的悬挂环设计，可在闲置时将整机悬挂在墙面挂钩上，减少台面占用空间，收纳时各可拆卸部件可统一收纳在机身腔体内，避免零散部件丢失。

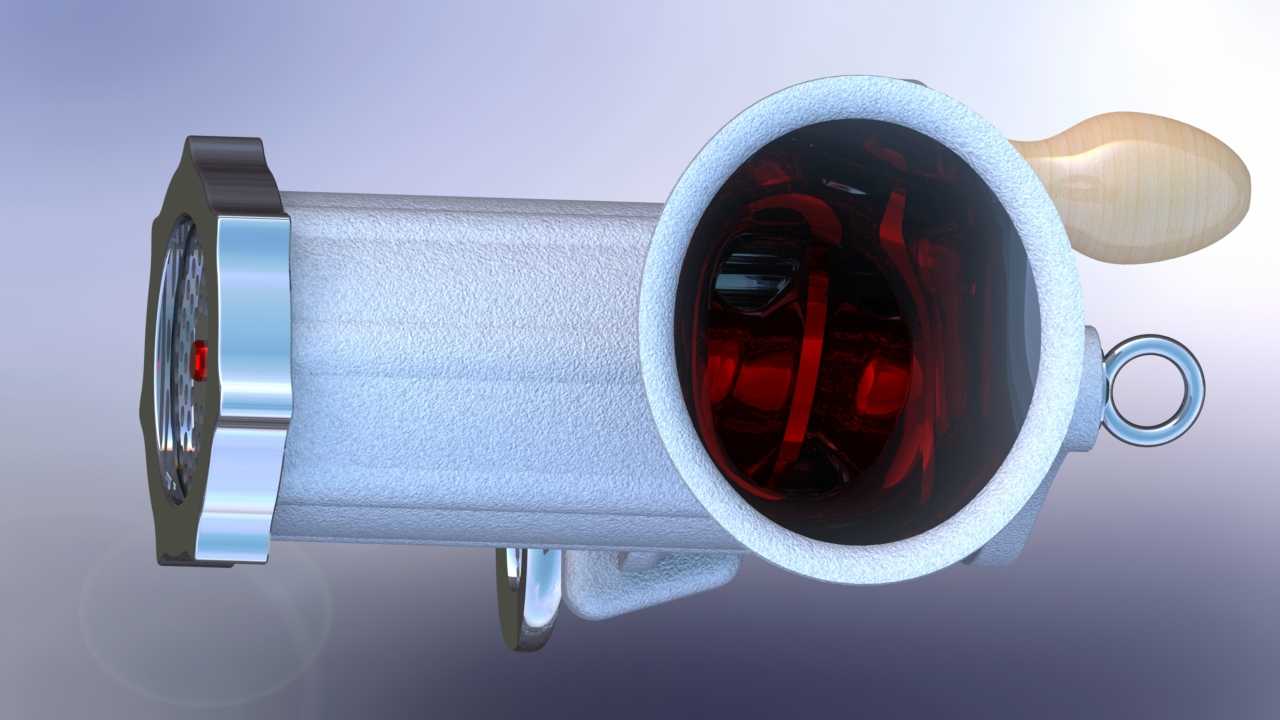

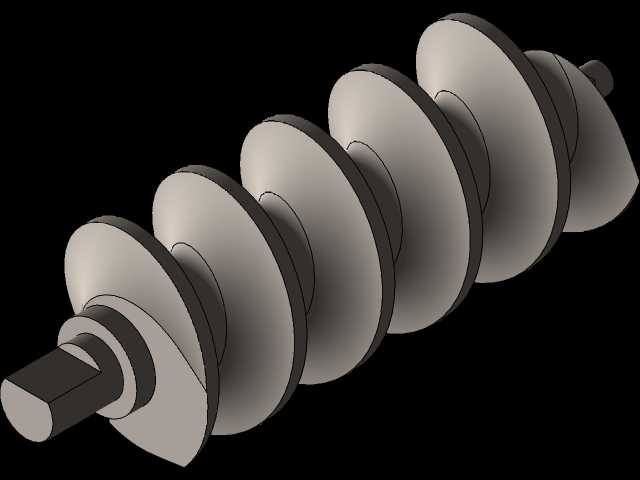

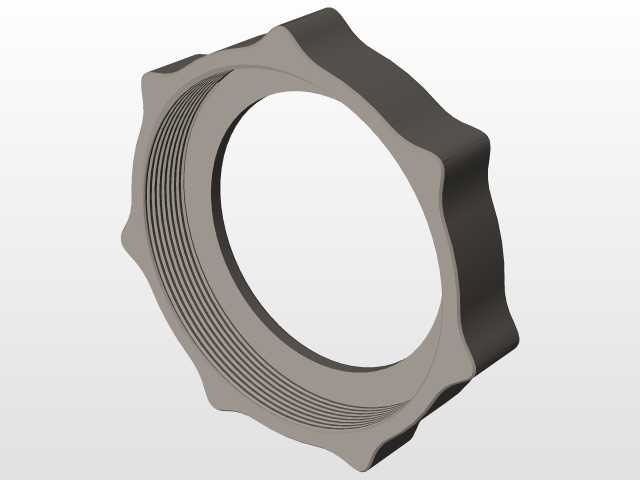

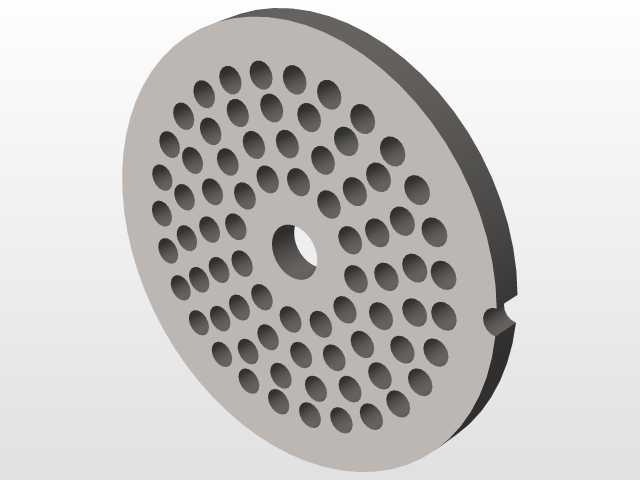

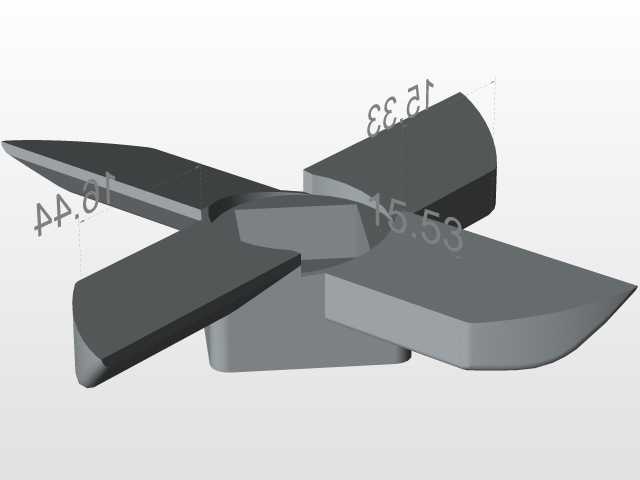

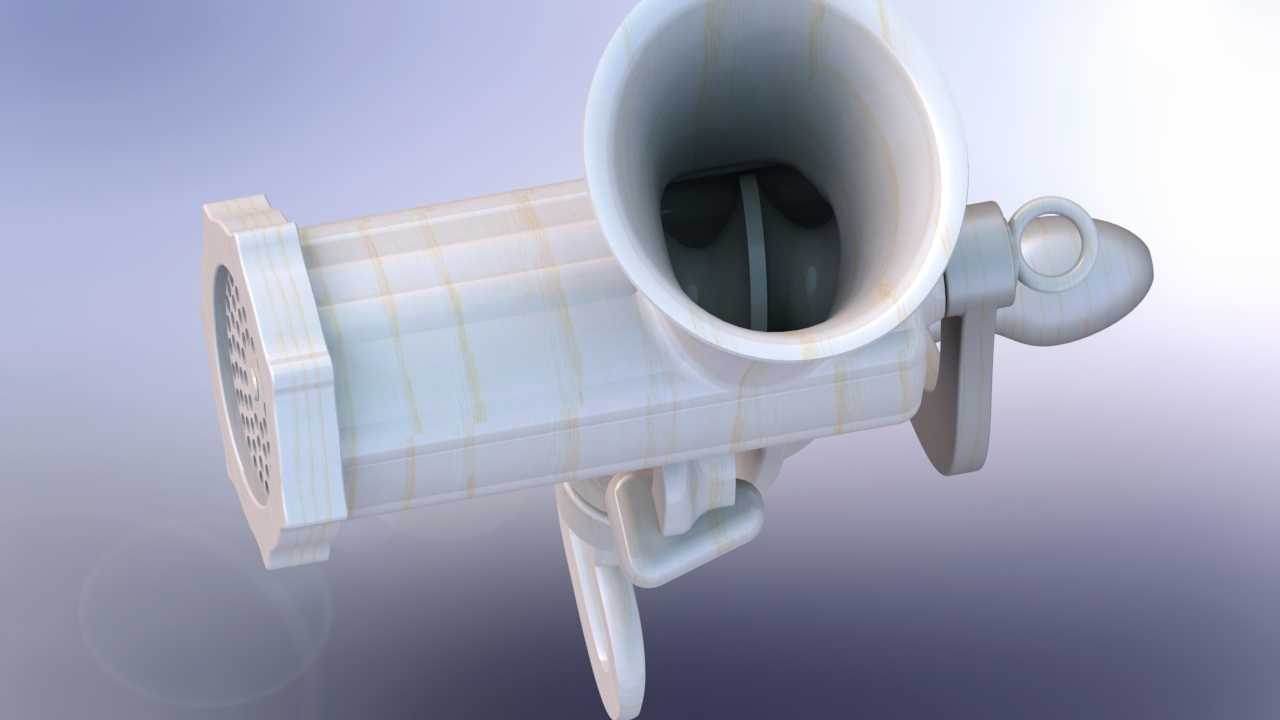

　　在内部结构的细节处理上，螺旋输送轴的螺距从进料端向出肉端逐渐缩小，输送过程中对肉块形成渐进式挤压，既保证送料顺畅，又能提前对肉块进行预压缩，提升铰刀的剪切效率，铰刀与出肉孔板的贴合面经过精密研磨，剪切时无间隙，不会出现肉糜粘连、切割不彻底的问题。机身内腔的输送腔做了光滑镜面处理，肉糜推送过程中不会粘附在腔壁上，减少原料浪费同时降低清洁难度。锁紧螺母的外圈做了防滑滚花设计，徒手即可拧紧或拆卸，无需借助扳手等工具，更换孔板时操作便捷。
