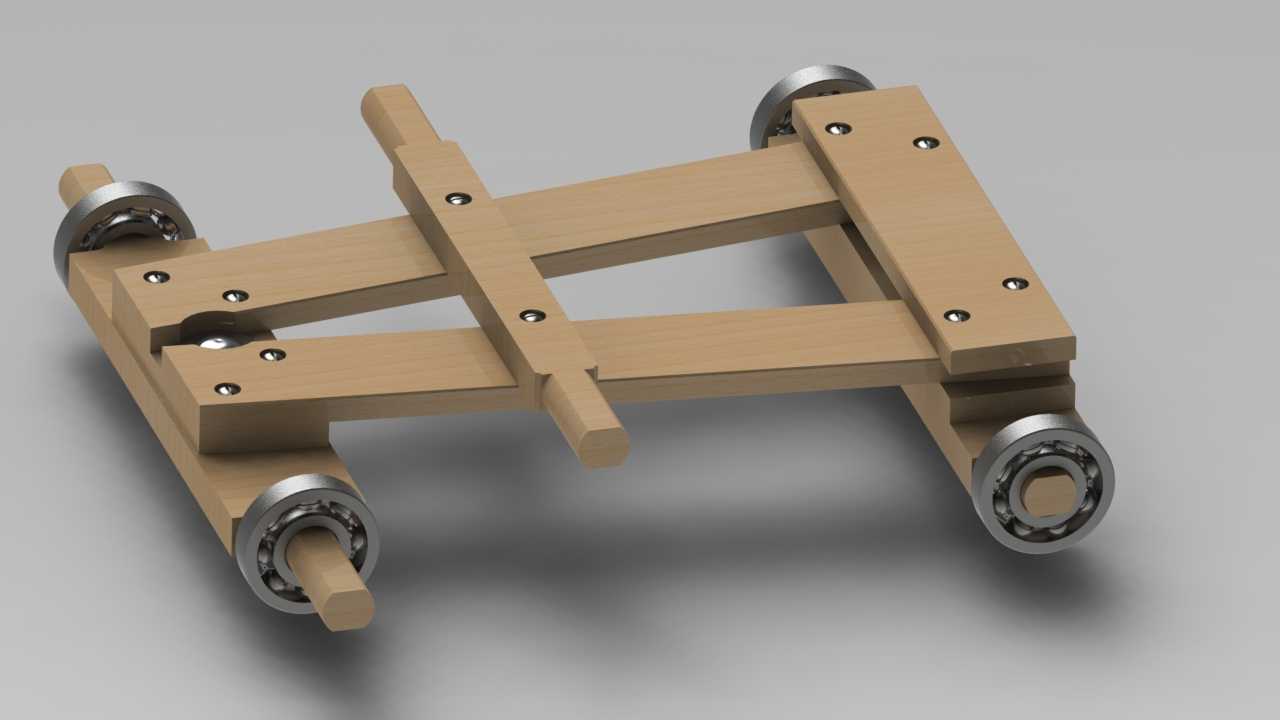

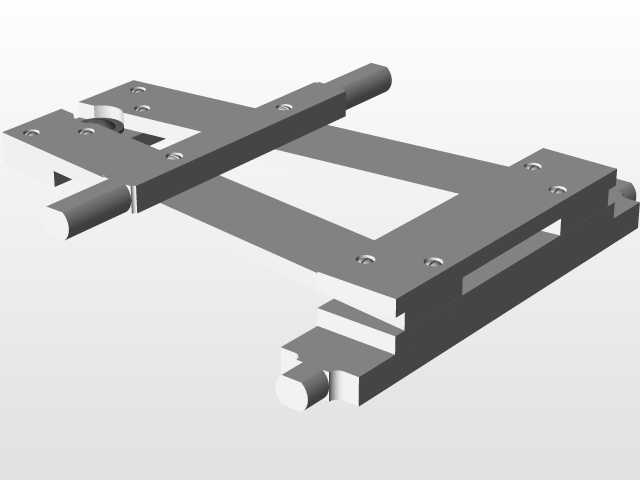

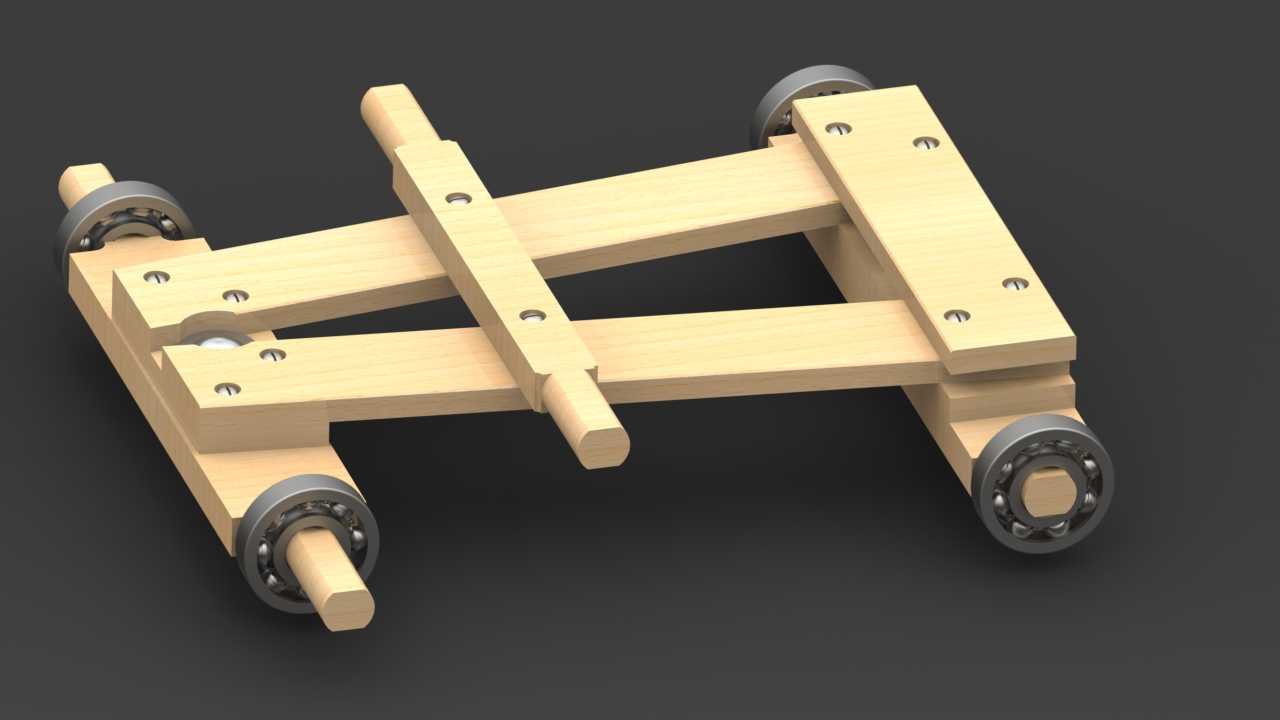

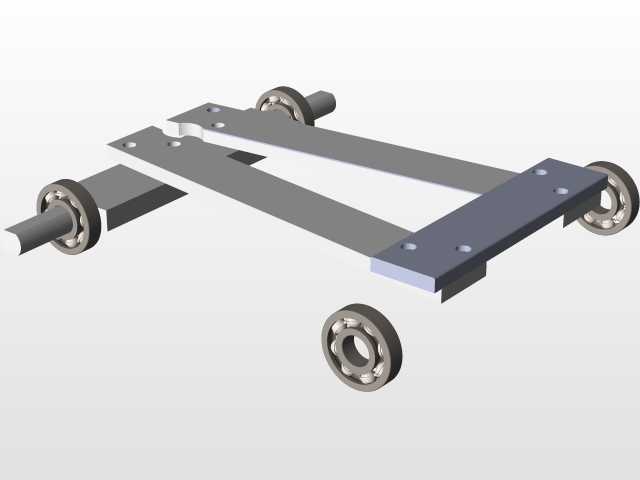

木制无动力卡丁车底盘结构设计

这套无动力木制卡丁车底盘结构，核心面向青少年科创教具、户外休闲无动力滑行载具两大应用场景，在中小学劳动技术课程、手工创客工坊、户外亲子营地活动中都能找到适配的使用空间，既可以作为结构力学教学的具象演示载体，也能组装完成后作为缓坡滑行的休闲玩乐设备。从功能特性来看，整套结构完全依靠重力实现滑行，没有额外动力组件，整体承重设计适配30-50kg的青少年使用，轮组采用标准深沟球轴承与木质轴身配合，转动阻力小，滑行过程中轮组不会出现卡滞、偏摆的问题；底盘的纵横梁连接结构预留了足够的安装余量，后期可以根据使用需求加装木质座椅、转向拉杆、制动踏板等拓展组件，不需要对主体梁结构做破坏性修改。设计思路上全程围绕易加工、易装配的核心逻辑展开，所有木质构件均采用标准矩形截面的松木方料加工，不需要复杂的曲面铣削工序，普通手工线锯、砂纸、手电钻就能完成所有零件的加工，连接位置除了轮轴处的轴承过盈配合，其余纵横梁的连接全部采用半榫搭接加自攻螺丝紧固的方式，既保证了连接强度，也降低了装配难度，没有木工基础的使用者对照装配指引也能在2-3小时内完成整机组装。外形尺寸方面，整套底盘的纵向总长度控制在650mm左右，横向轮距为380mm，底盘主体距离地面的高度为70mm，这个尺寸边界既保证了滑行过程中的重心稳定性，避免侧翻风险，也适配常规青少年的腿长，乘坐时脚部可以自然接触地面实现起步与制动；轮组的安装位置做了轴端限位设计，轴承嵌入木质轮架的沉孔内，轮轴两端伸出长度控制在15mm，不会出现轮轴脱出、轮组脱落的安全隐患。实际装配过程中需要注意，纵横梁搭接的榫位深度要控制在木料厚度的1/2，过深会降低梁身的抗弯强度，过浅则会导致连接位置受力后出现松脱；轮轴与木质梁身的配合采用过渡配合，装配时可以在轴身涂抹少量白乳胶增强紧固性，轴承与木质轮架的沉孔要保证同轴度，偏差超过0.5mm就会导致轮组转动阻力增大，影响滑行距离。在营地休闲场景使用时，可以在底盘前端预留的安装孔位加装转向连接组件，实现前轮转向功能，转向角度控制在左右各25度，避免转向过大导致的侧翻；教学场景使用时，可以在梁身不同位置粘贴应变片，演示不同承重位置下梁身的受力变形情况，让学生直观理解简支梁、悬臂梁的受力差异。整套结构没有易损的精密部件，日常存放只需要避免长时间淋雨受潮导致木料变形，正常使用情况下木质构件的使用寿命可以达到3年以上，轮组的轴承可以定期加注少量润滑脂维护，不需要更换其他零件。相比金属材质的卡丁车底盘，这套木质结构重量仅为2.1kg，搬运、组装都更加轻便，加工过程中也不会产生金属切削的安全隐患，非常适合作为手工实践项目的载体。
