内置走线式拖挂连接牵引装置结构

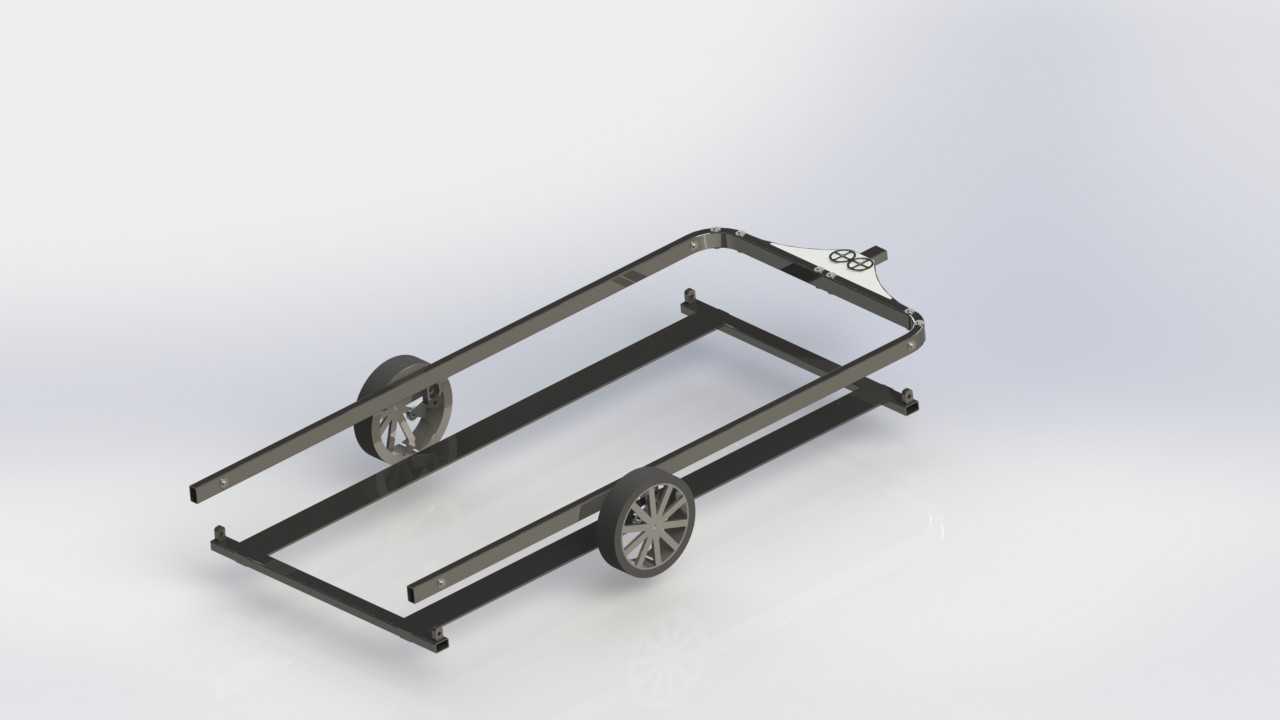

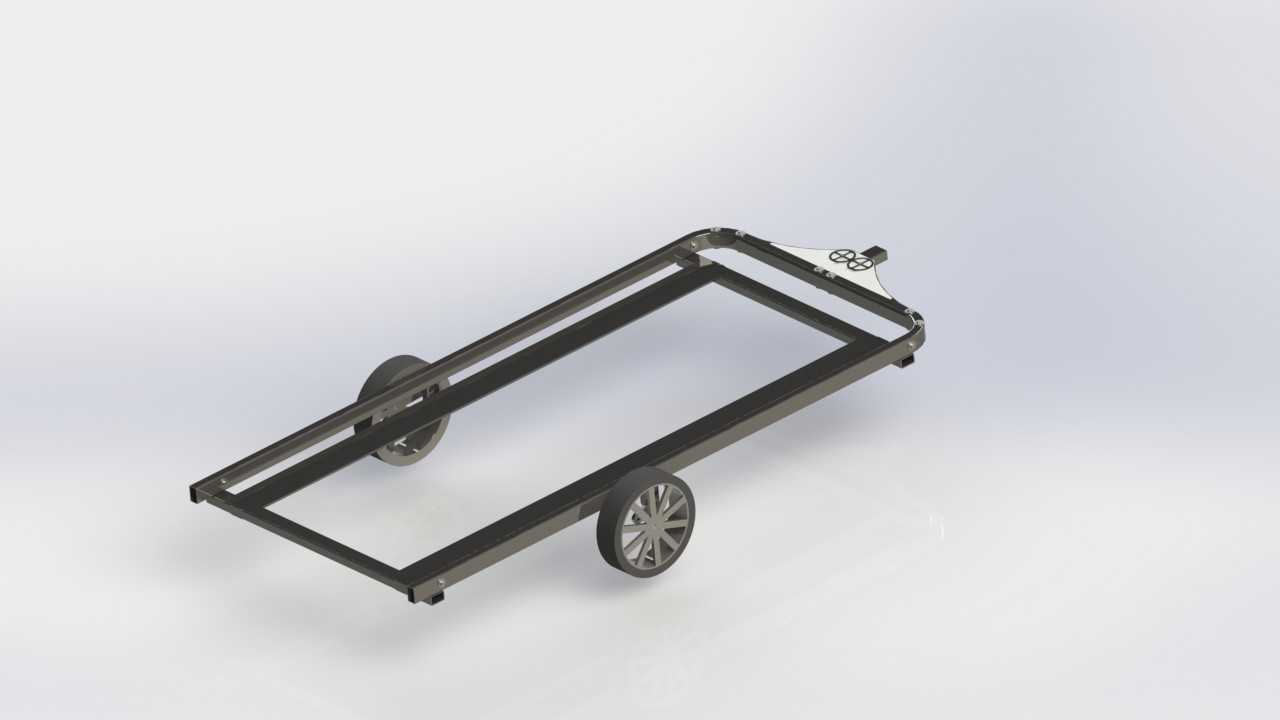

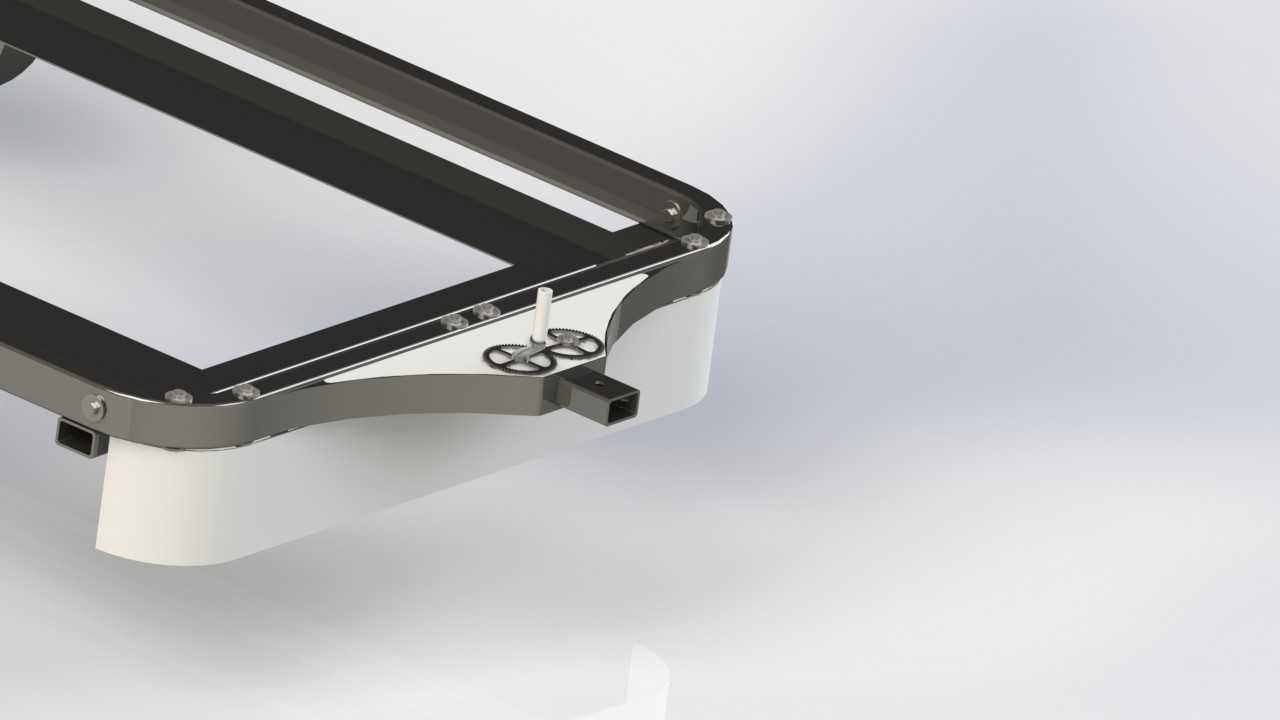

该牵引装置主要面向厂区物料周转、户外小型设备拖移、轻型作业机具挂接等场景，可适配轻型平板货厢、小型作业平台、便携动力单元等多种被拖挂载体，解决传统外露走线拖挂结构易被杂物勾挂、线缆磨损快、旋转部位卡滞的常见问题。设计阶段优先考虑批量化生产的成本控制，整体结构采用标准型材作为主体承载框架，减少定制异形件的开模投入，框架边角做圆弧过渡处理，避免拖行过程中剐蹭周边障碍物或操作人员。结构走线采用内置式布局，将供电、信号传输线缆全部收纳在型材腔体内部，前端设置旋转臂作为线缆牵引与转向联动部件，转向过程中旋转臂同步带动线缆在型材内部滑动，全程无外露线缆，既避免了户外作业时树枝、碎石勾扯线缆造成的断裂故障，也能防止厂区作业时金属切屑、焊渣飞溅烫伤线缆外皮。牵引连接部位采用快拆式挂接结构，挂接销带自锁防脱结构，无需额外工具即可完成与牵引端的对接或拆卸，挂接部位预留标准安装孔位，可适配不同规格的牵引钩尺寸，安装边界覆盖市面主流轻型牵引设备的挂接高度范围，无需对牵引端做额外改造即可完成装配。结构预留电机安装位，可根据使用需求加装驱动电机，将被动拖挂结构升级为辅助自走式单元，适配长距离厂区转运、小坡度场地作业的动力需求，电机安装位采用标准法兰接口，适配常规低压直流驱动电机的安装尺寸，后期加装无需改动主体承载结构。所有易磨损部件均采用模块化快拆设计，旋转臂衬套、挂接部位耐磨块、端部支撑脚等损耗件均设置独立安装位，更换时无需拆解主体框架，仅需拆卸对应部位的固定螺钉即可完成替换，大幅降低后期维护的时间成本。端部支撑脚采用耐磨高分子材质，接触地面的部位做圆弧倒角，拖行转向时不会与地面发生卡滞，同时可根据使用场景更换不同材质的支撑脚，比如室内平整地面换用静音橡胶脚，户外砂石场地换用高耐磨尼龙脚。主体框架的型材连接部位采用内嵌式角码加固，外部无突出的连接螺栓，避免拖行过程中螺栓挂扯外物，同时提升框架整体的抗扭强度，在颠簸路面拖行时不会出现框架变形的问题。前端旋转臂的转动部位设置防尘密封结构，可阻挡粉尘、泥水进入转动副，延长转动衬套的使用寿命，密封结构采用标准密封圈，后期更换维护成本极低。结构整体的外形尺寸适配轻型拖挂的通行需求，宽度控制在常规人行通道的可通行范围内，长度预留足够的转向余量，拖行过程中不会出现内侧轮差过大剐蹭墙体或设备的问题，框架上部预留标准安装孔位，可根据使用需求加装货厢挡板、设备固定支架、工具收纳盒等拓展部件，无需额外打孔破坏主体结构强度。
