轻量化封套连接结构金属构件

　　该金属构件主要应用于需要紧凑安装空间、对部件自重有严格限制的封套类装配场景，常见于小型自动化设备的执行端连接件、便携检测设备的内部支撑结构、轻量化工装夹具的活动连接部位，可在有限的安装空间内实现多部件的铰接联动与载荷传递，替代传统厚重的一体式连接支架，降低整体装配模块的自重。从实际使用工况来看，这类构件需要承受往复摆动带来的交变载荷，同时要适配封套内部无多余墙体的安装边界，不能在装配后与封套内壁产生运动干涉，因此在结构设计阶段就需要同步匹配安装空间的轮廓边界，将构件的活动轨迹完全限制在封套内部的可用空间内。构件采用镂空式的结构设计思路，在保证关键受力部位结构强度的前提下，去除了非受力区域的多余材料，在大幅降低自身重量的同时，

　　也减少了材料的使用成本，镂空区域还可预留走线空间，方便配套的传感线路、气路管线从构件内部穿过，优化整体装配的走线布局。构件上的铰接孔位均做了同轴度公差约束，保证装配后铰接转动的顺畅性，避免出现卡滞、偏磨的问题，孔位周边做了局部加厚处理，抵消铰接部位的应力集中，提升长期往复运动下的结构耐用性。安装孔位的位置精度严格匹配配套封套的安装基准，可直接通过标准螺栓完成固定，不需要额外做适配加工，构件的外形轮廓做了圆角过渡处理，避免装配过程中锐边划伤操作人员或配套管线，同时也减少了应力集中点的分布。从受力特性来看，该构件可在自身重量大幅降低的前提下，承受对应工况下的额定载荷，不会出现塑性变形或断裂失效，铰接部位的配合间隙控制在合理范围内，

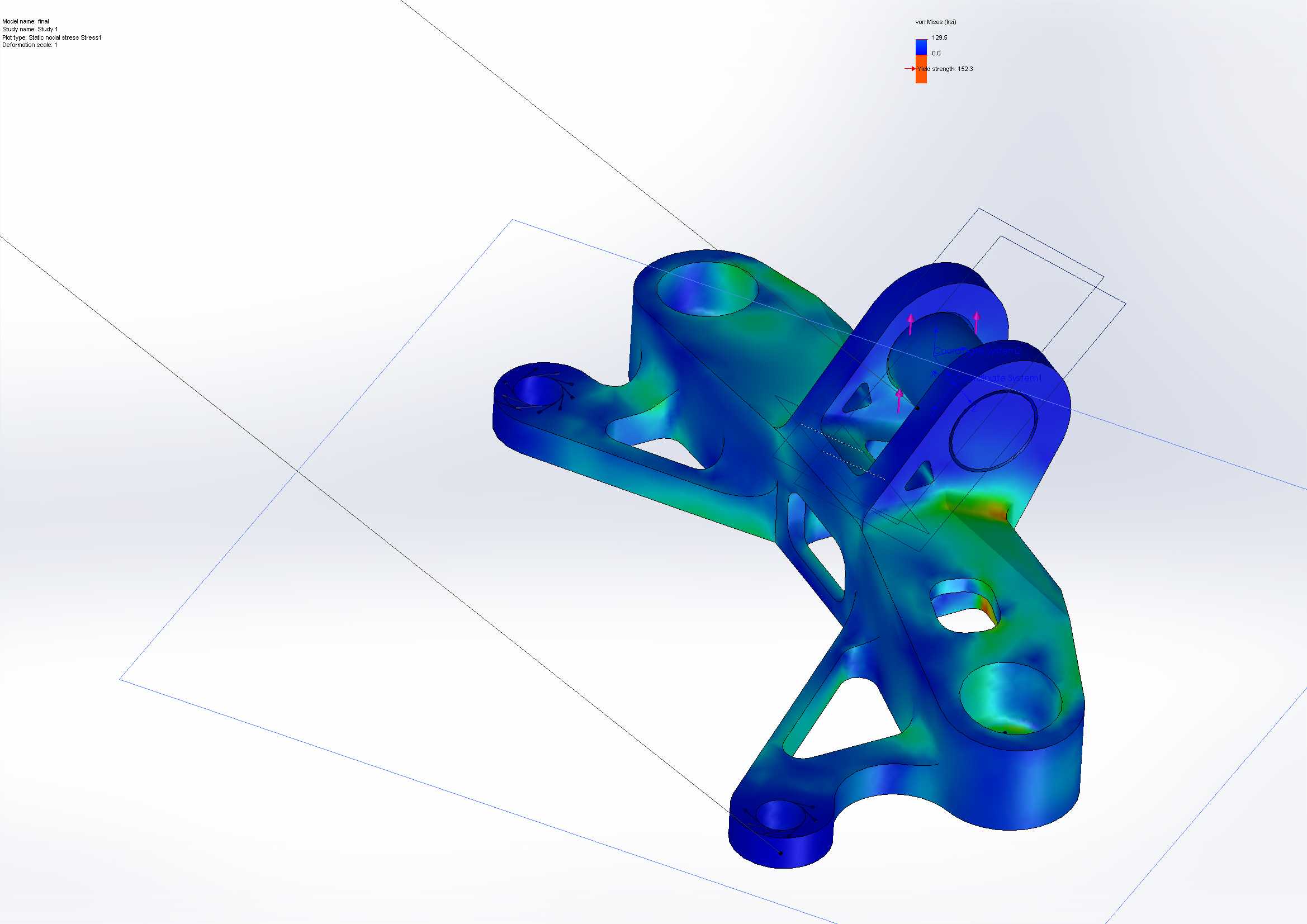

　　既保证转动灵活性，又不会出现过大的旷量影响传动精度。在实际选型应用时，可根据具体的载荷参数调整构件的板材厚度与镂空区域的大小，适配不同承重需求的装配场景，构件的表面可根据使用环境做对应的表面处理，比如在有腐蚀风险的工况下做阳极氧化或镀锌处理，提升构件的环境适应能力。这类结构的设计难点在于平衡自重与结构强度的关系，不能为了追求轻量化过度削减受力部位的材料，也不能为了保证强度保留过多冗余材料导致自重超标，需要通过受力仿真反复优化材料的分布，让每一处材料都能发挥对应的承载作用，同时还要兼顾加工工艺的可行性，保证构件可以通过常规的钣金加工或CNC加工完成制造，不需要特殊的复杂工艺，控制加工成本与生产周期。构件的活动端连接位预留了标准的安装接口，可直接配套常用的铰接销、连接螺栓使用，不需要定制特殊的连接配件，降低后续的维护更换成本，在装配时可根据实际的运动行程调整铰接的初始角度，适配不同的动作需求。
