AirPatrol智能空调红外控制器外壳结构

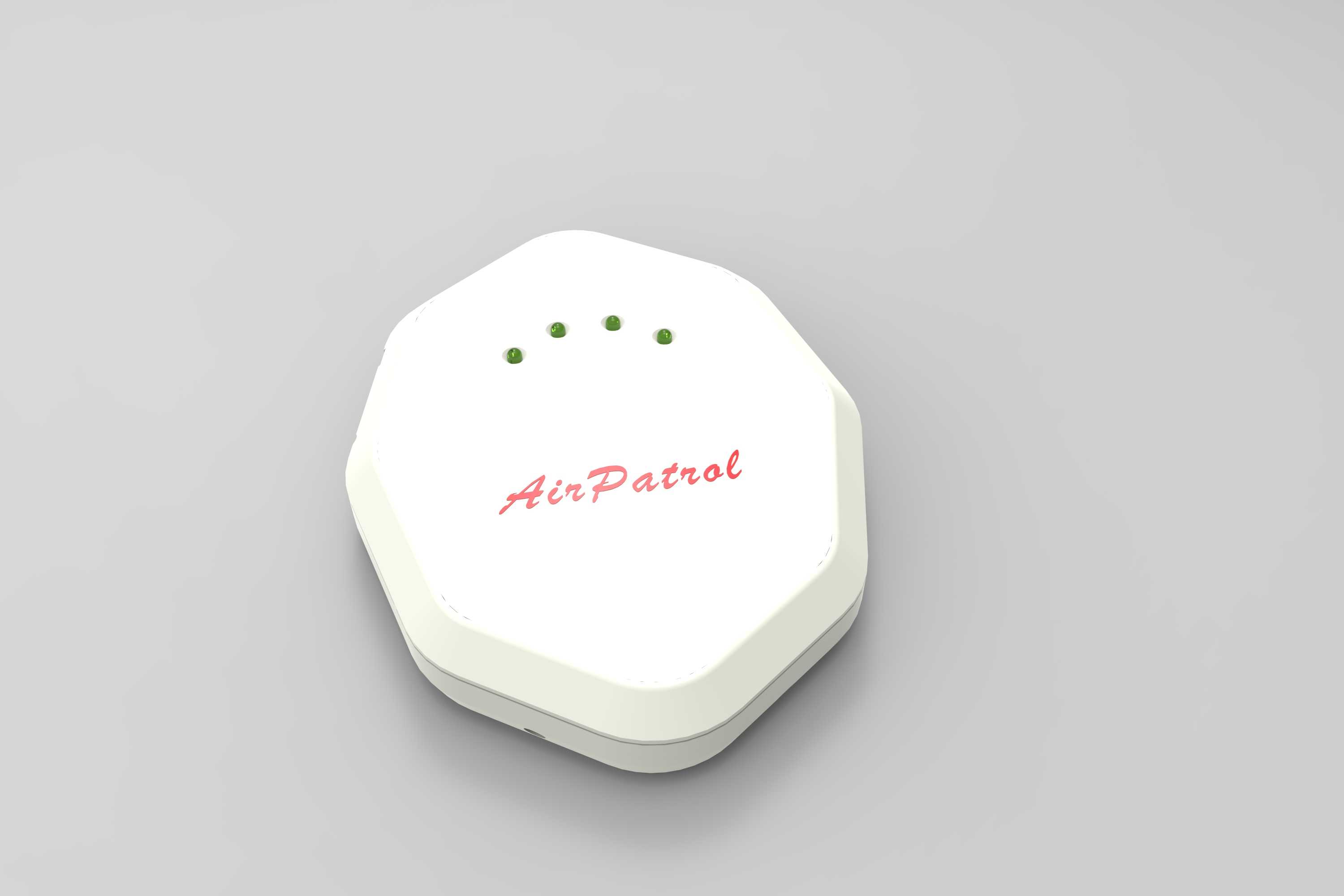

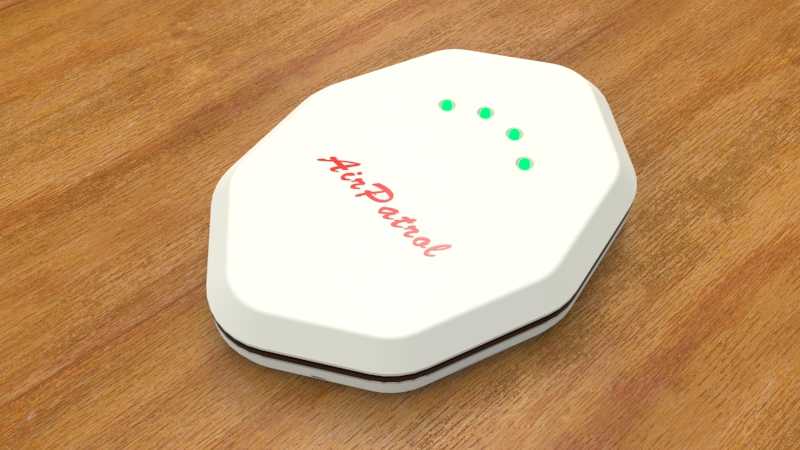

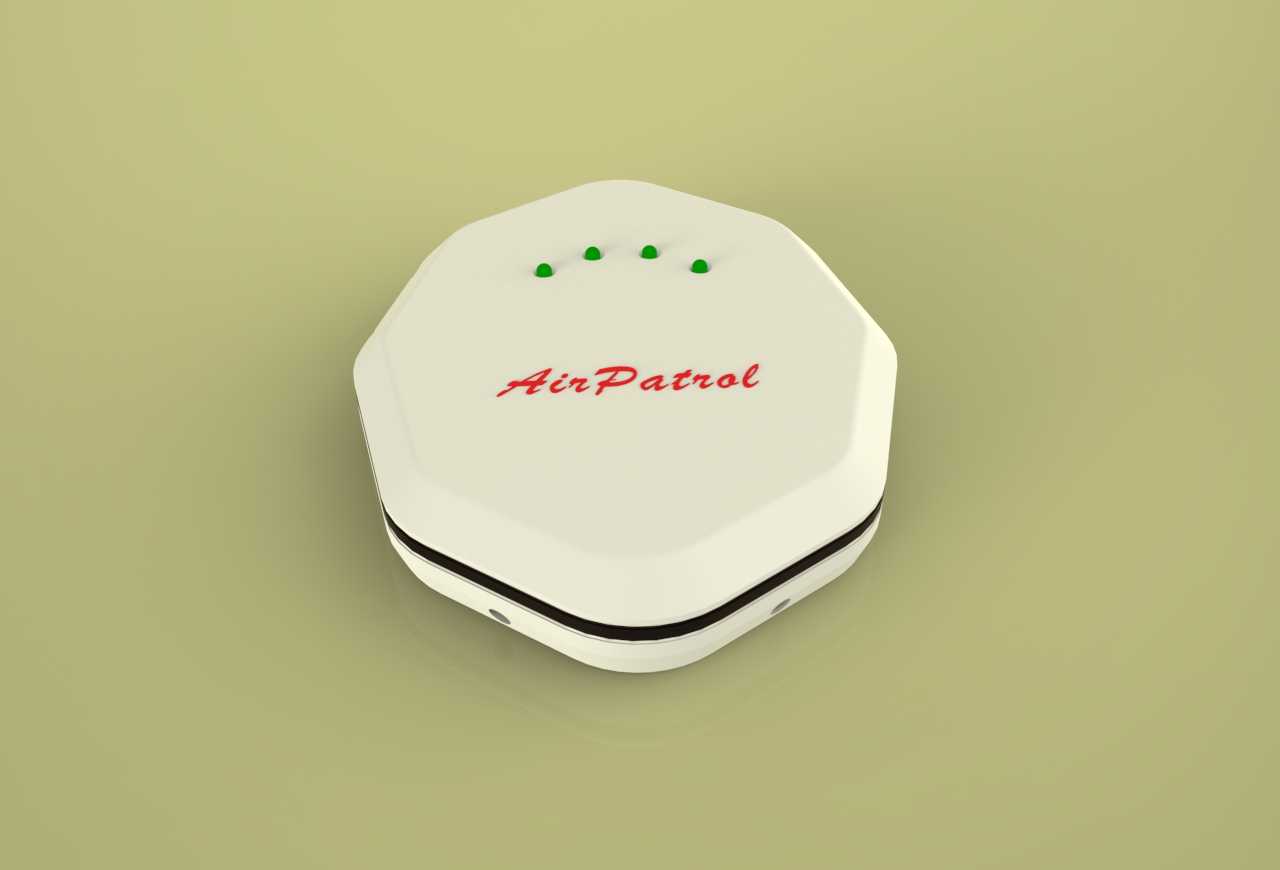

这款AirPatrol空中巡逻控制器的外壳结构，是面向智能家居红外遥控场景开发的小型桌面式控制终端壳体，日常放置于客厅、办公室等空调设备所在空间的桌面、置物架平面上，通过内置红外发射模块实现对壁挂式空调、柜式空调等带红外接收功能的暖通设备的远程控制，替代传统空调遥控器完成温度调节、模式切换、风速调整等操作，部分版本还可接入智能家居系统实现联动控制。

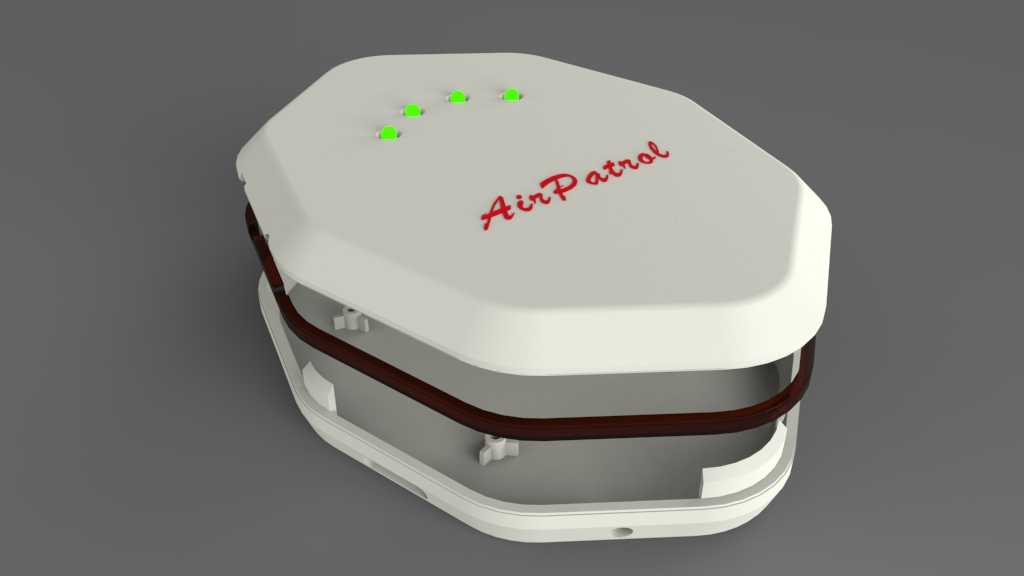

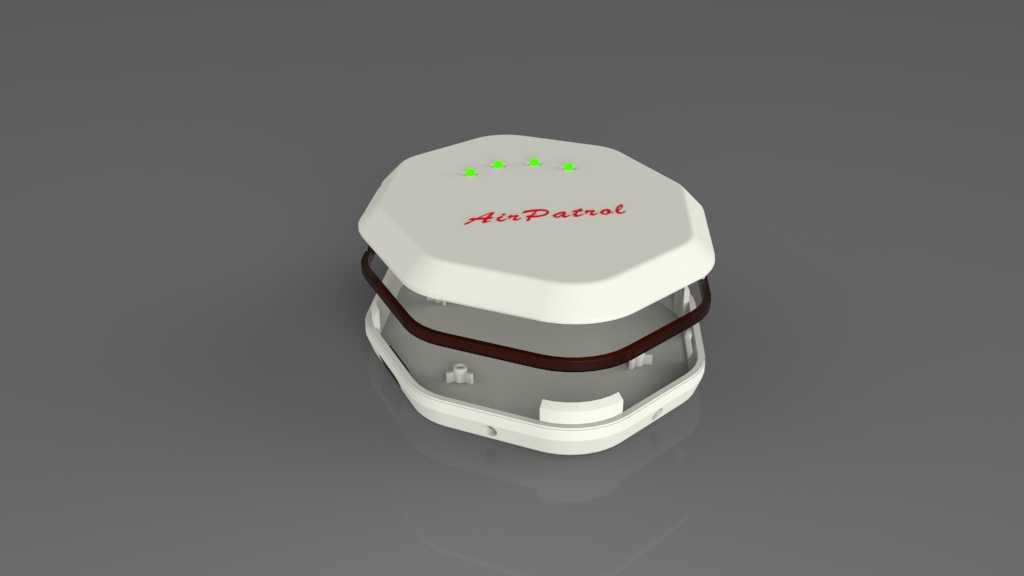

从结构设计逻辑来看，壳体采用上下扣合的分体式结构，上壳与下壳通过周圈的卡扣结构实现无螺丝装配，既减少了外露紧固件对外观整体性的破坏，也能提升产线装配效率，降低组装工序的人工成本。壳体整体采用切角八边形的异形轮廓，区别于常规方形遥控器的刻板造型，边缘做了大圆角过渡处理，所有棱边都做了R1.2以上的倒角，避免日常拿取时刮划手部，也能降低跌落时边角应力集中导致的壳体开裂风险。壳体壁厚均匀控制在1.8mm，符合ABS注塑成型的工艺要求，既保证壳体结构强度，也避免壁厚不均导致的缩痕、翘曲等注塑缺陷。

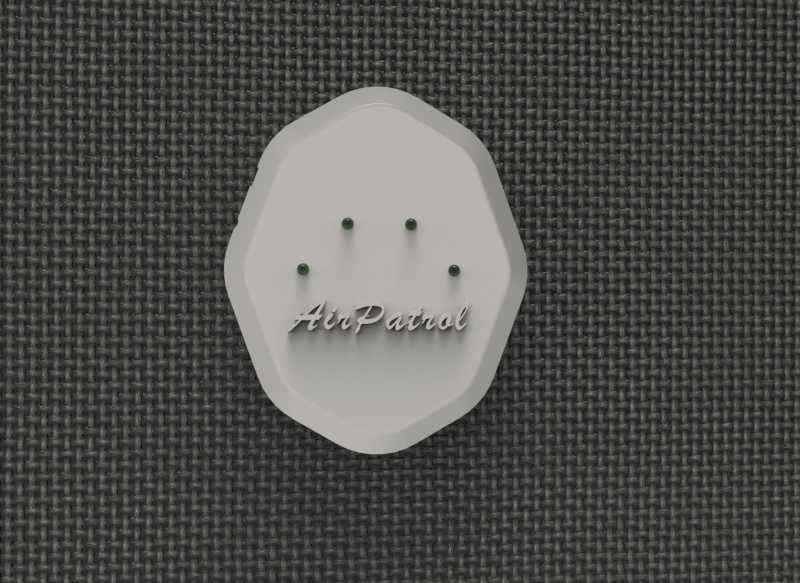

上壳表面预留了四个状态指示灯的透光孔位，孔位直径1mm，采用斜向排布的布局，对应设备的电源、联网、红外发射、故障提示四个工作状态，孔位内侧做了磨砂导光结构，避免LED灯珠直射产生的眩光问题，上壳表面通过丝印工艺标注产品品牌标识，标识区域做了微凹的沉台设计，避免日常擦拭时磨损丝印层。下壳底部预留了四个圆形防滑脚垫的安装位，脚垫采用3M背胶粘贴固定，可增大壳体与放置平面的摩擦力，避免设备被误碰滑落，下壳内部预留了主板安装的定位柱与卡扣位，主板通过螺丝固定在下壳的定位柱上，定位柱高度经过精确计算，保证主板上的红外发射头、LED灯珠与上壳的对应孔位精准对齐，同时预留了电池仓的安装空间，支持干电池供电与USB供电两种模式的结构兼容，电池仓盖采用滑扣式结构，无需工具即可开启更换电池。

安装边界方面，壳体整体最大对角线尺寸为82mm，整体厚度为18mm，放置时占用桌面面积极小，不会遮挡其他桌面物品，红外发射头的安装角度做了15度的仰角设计，放置于高度0.8-1.2m的桌面时，红外信号可覆盖前方120度锥角范围内5-8m的空调接收端，无需刻意对准空调设备即可实现稳定控制。结构设计上充分考虑了量产的工艺可行性，上下壳的分型面设置在壳体侧面中线位置，分型线做了隐藏式处理，合模后不会出现明显的段差，所有卡扣的拔模角度控制在1.5度，保证注塑脱模时不会出现卡模、拉伤问题，内部的主板夹具、安装孔位、卡扣结构都经过装配干涉校验，不会出现零件装配冲突的问题，整套壳体的零件数量少，除上下壳、电池仓盖、脚垫外无额外结构件，生产组装流程简单，单套壳体的注塑周期可控制在25秒以内，能有效控制量产成本，同时外观质感简洁规整，适配现代家居、办公空间的装修风格，不会显得突兀。
