复古木质手柄放大镜三维设计作品

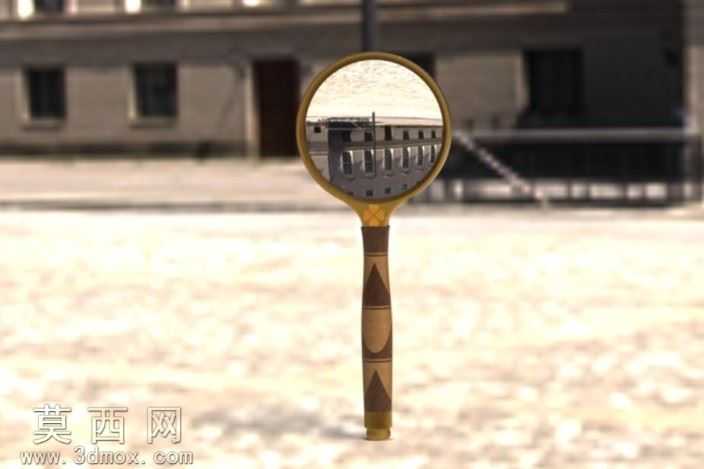

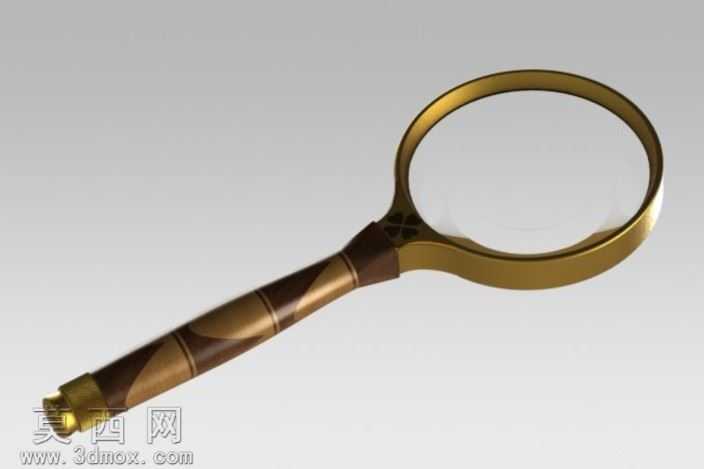

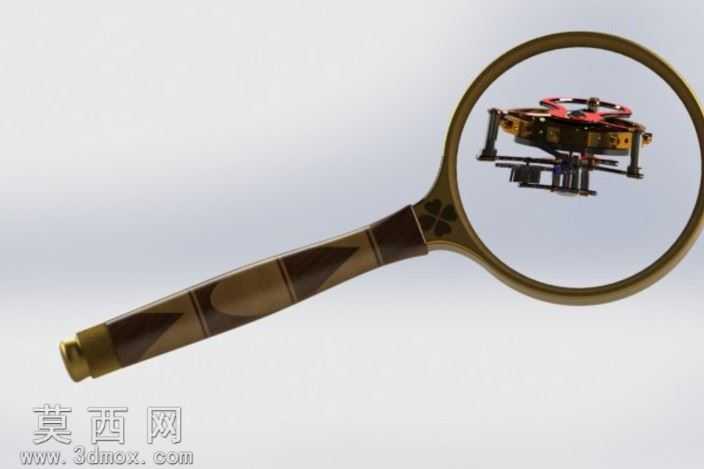

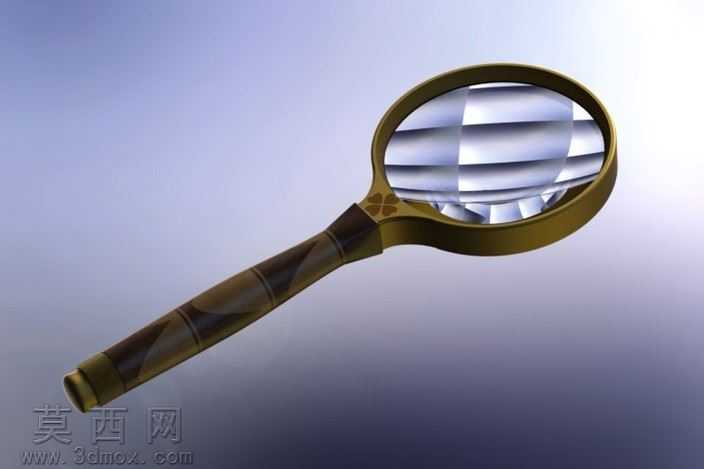

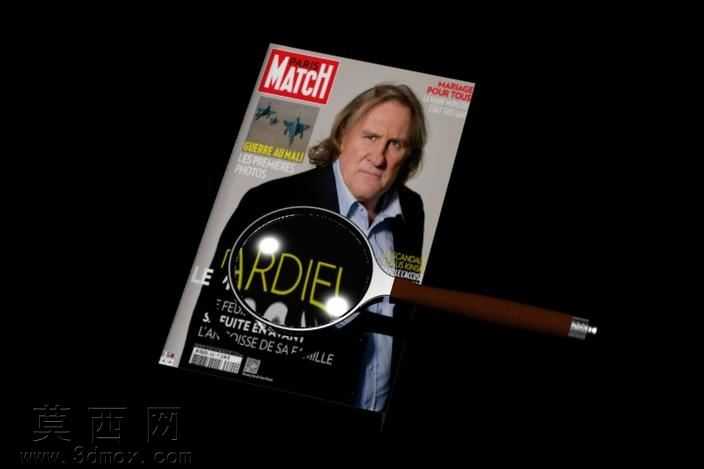

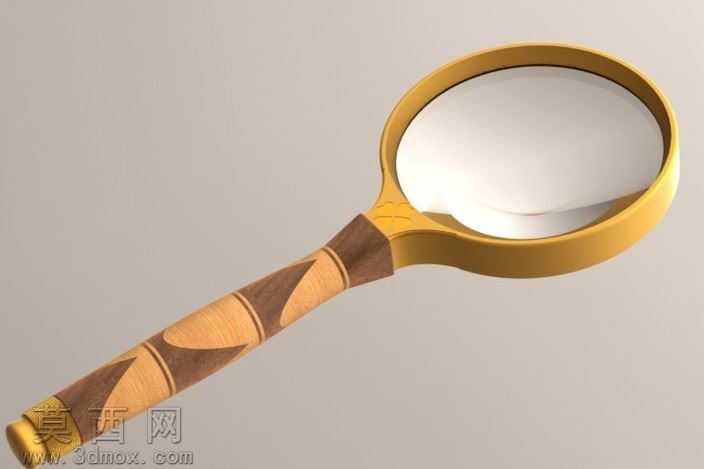

本作品为复古风格手持放大镜的三维设计成果，建模阶段首先对放大镜的两大核心组成部分即光学镜片组件与握持手柄进行结构拆分，先通过草图绘制勾勒出圆形镜片的外轮廓与金属包边的截面形态，利用旋转凸台特征生成镜片外围的黄铜质感金属包边结构，确保包边与镜片的贴合公差控制在合理范围，还原真实放大镜的镜片固定结构。手柄部分采用分段式建模思路，先绘制手柄的整体回转中心线，通过多段不同直径的回转截面草图，旋转生成手柄的木质基底结构，再针对手柄表面的装饰性三角纹理与环形金属箍件，分别采用包覆特征与环形阵列命令完成细节刻画，还原复古木质手柄的拼接装饰质感，金属箍件与木质手柄的衔接处做了微小的圆角过渡处理，避免生硬的棱角影响整体视觉真实度。材质渲染阶段，镜片部分赋予高透光率的光学玻璃材质，调整材质的折射系数与反射参数，模拟真实玻璃镜片的光线折射与环境反射效果，能够呈现出透过镜片观察物体时的放大形变与画面偏移效果；金属包边与手柄上的金属箍件采用黄铜金属材质，调整材质的粗糙度与金属度参数，添加细微的做旧纹理，还原复古铜件的温润金属光泽，避免过于亮面的塑料感；手柄的木质部分选用深棕与浅棕搭配的木纹材质，通过纹理映射调整木纹的走向与拼接位置，模拟实木拼接手柄的自然纹理质感，不同木质分段的色彩深浅做出明确区分，搭配三角装饰区域的深色木质材质，强化手柄的复古装饰属性。结构设计上充分考虑手持使用的人机工程学，手柄的直径从靠近镜片端向尾端逐渐收窄，握持区域的直径符合成年人手部握持的舒适尺寸，手柄与镜片包边的连接部位做了加粗过渡处理，保证结构连接的强度，整体重心靠近手柄握持区域，避免头重脚轻影响使用手感。渲染场景搭建选用室外开阔场地作为展示背景，调整环境光与平行光的照射角度，让光线穿过镜片形成自然的折射光斑，在地面投射出柔和的阴影，突出放大镜整体的结构比例与材质质感，镜片中反射出的背景建筑画面经过专门的参数调整，符合凸透镜成像的光学规律，进一步提升模型的真实感。
