HICTOP3D打印机显示屏后盖适配结构

在桌面级FDM3D打印机的改装与运维场景中，显示屏作为人机交互的核心部件，其安装稳定性与防护性能直接影响设备操作体验。不少用户在为打印机加装顶部灯丝导料外壳、拓展耗材收纳结构后，原显示屏背部的走线与电路板会直接暴露在外，既容易被车间内的切削碎屑、打印耗材浮尘附着造成电路接触不良，也可能在设备移动、耗材更换过程中被剐蹭导致接线松脱，这款适配HICTOP机型HIC-3DP17的显示盖，正是针对这类改装后的防护缺口设计的结构件。

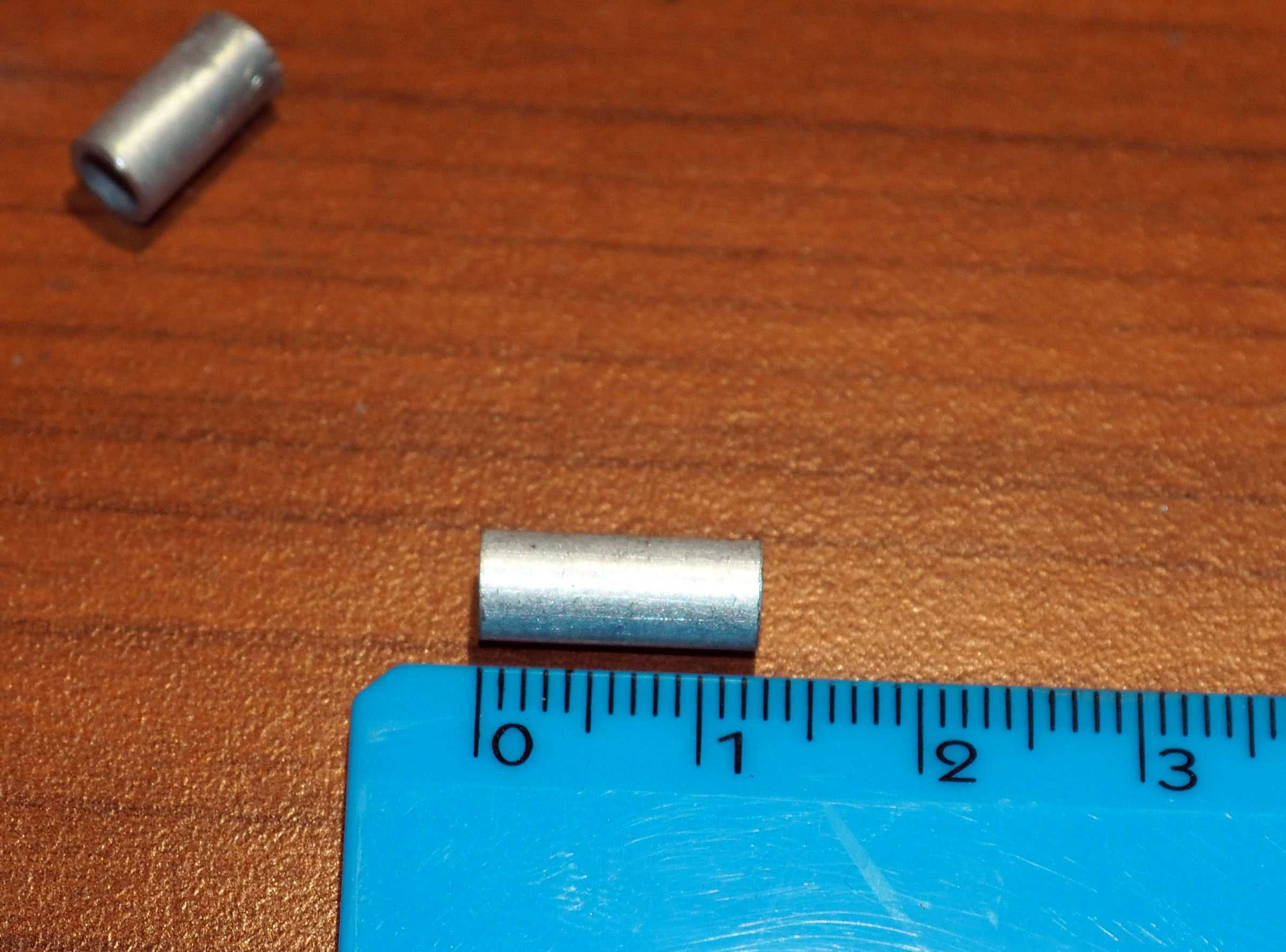

从安装适配边界来看，这款显示盖完全匹配原机显示屏的安装孔位布局，不需要对原有显示面板做任何打孔、切削类破坏性改装。安装前需先卸下显示板上原有的3颗固定旧螺钉，注意保留显示板底部用于定位卡装的1颗螺钉，这颗螺钉将作为盖板与原有卡合结构的定位基准，避免安装过程中盖板偏移遮挡显示屏按键区域。盖板上预留的安装孔位完全对应原机孔距，其中3个孔位适配20mm长度的固定螺钉，安装时需先在螺钉上套入12mm规格的间隔垫圈，再将螺钉穿过盖板孔位对准显示板上的螺孔拧入，剩余的孔位则配合12mm间隔垫圈与对应规格螺钉完成紧固，整套安装流程不需要额外定制非标紧固件，采用桌面级设备运维常备的公制螺丝即可完成装配，全程耗时不超过五分钟，不会占用过多设备调试时间。

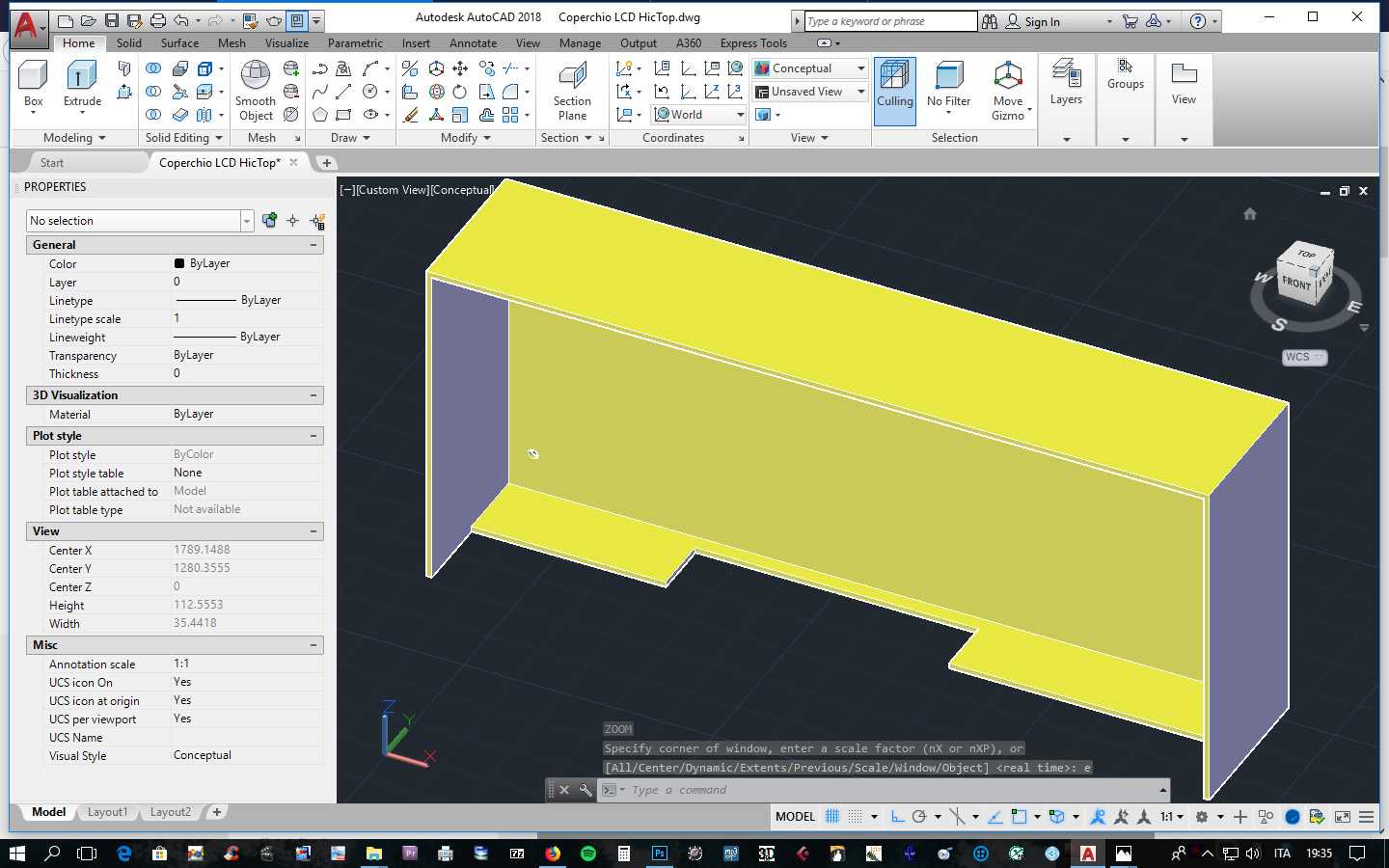

结构设计层面，这款显示盖的内表面做了对应电路板凸起位置的避空槽，不会挤压显示屏背部的排线接口与贴片元件，避免盖板压伤线路造成显示花屏、按键失灵等故障。盖板边缘做了1.2mm的止口结构，安装后能与显示屏塑料边框完全贴合，缝隙控制在0.1mm以内，能够阻挡日常打印过程中产生的PLA、ABS浮尘进入显示屏背部，同时也能避免清洁设备时的水渍溅入电路区域。考虑到部分用户改装时会在显示屏背部加装温度监测模块、外接走线槽，盖板内侧预留了2mm的冗余空间，不会干涉这类小型拓展配件的安装，适配多数常规改装场景的空间需求。

实际应用中，这款显示盖除了基础的防护作用，也能让改装后的打印机外观整体性更强，避免背部杂乱的走线与电路板暴露影响设备整洁度。对于经常需要移动打印机参加展会、进校园开展科普教学的用户来说，加装该盖板后，搬运过程中不用担心手部剐蹭到显示屏背部的接线造成松脱，也能避免外接杂物磕碰电路板造成硬件损坏。在长时间连续打印的车间场景中，盖板的防护结构能减少浮尘在电路板上的堆积，降低电路短路、接触不良的故障概率，减少设备运维的频次。

从安装后的受力情况来看，盖板采用螺钉多点固定的方式，配合底部原机的卡合定位结构，安装后不会出现松动、异响的情况，即使频繁按压显示屏按键操作，盖板也不会产生形变移位。盖板外表面做了平整化设计，没有多余的凸起结构，不会在设备放置时与周边的工具、耗材卷产生干涉，也方便日常擦拭清洁。针对不同用户的个性化改装需求，盖板的平整表面也支持粘贴设备标识、操作提示贴等内容，不会因为表面结构凹凸不平导致粘贴不牢。
