朗斯坦RC43061轨道式吊装滑轮组件结构

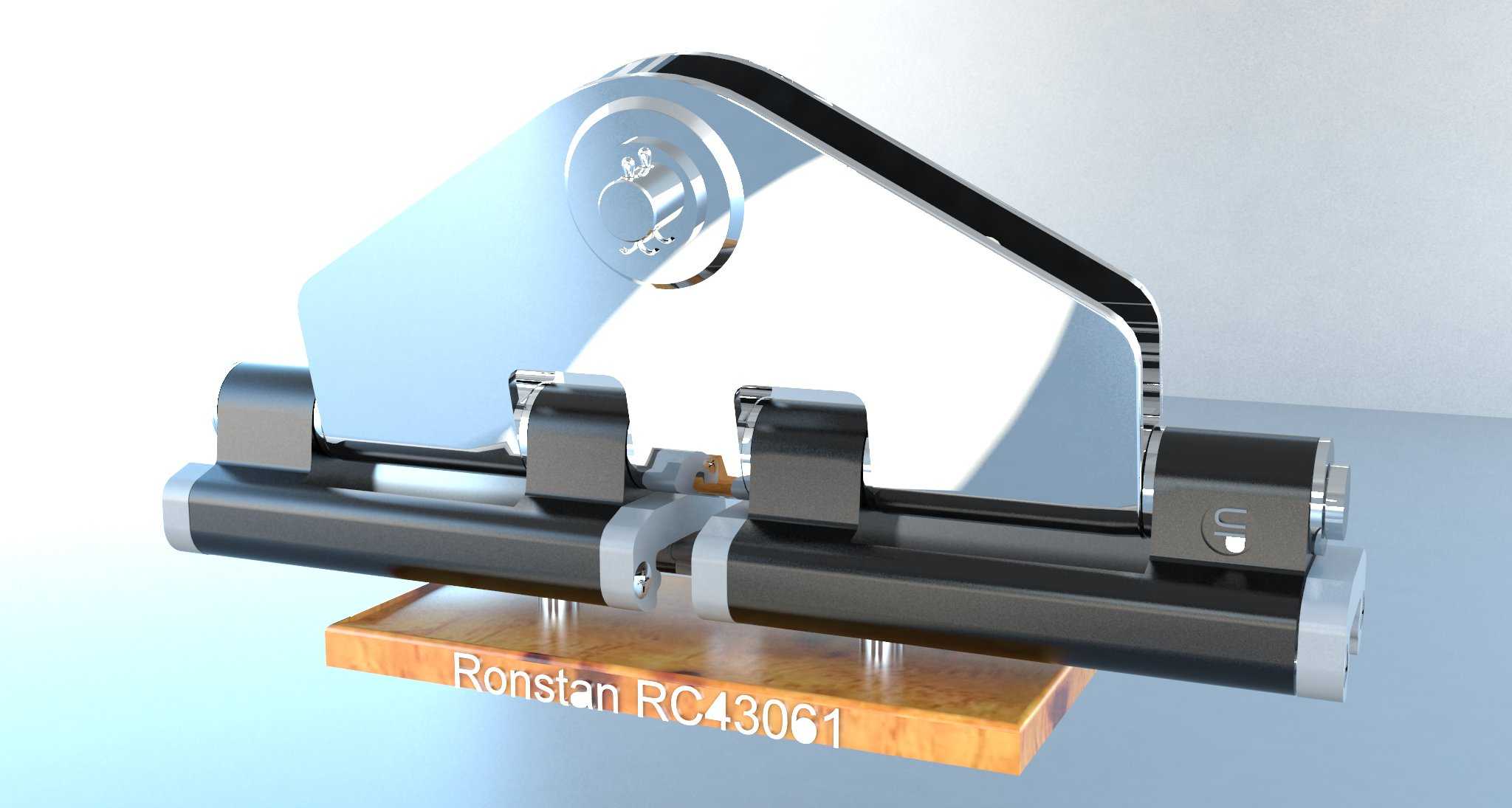

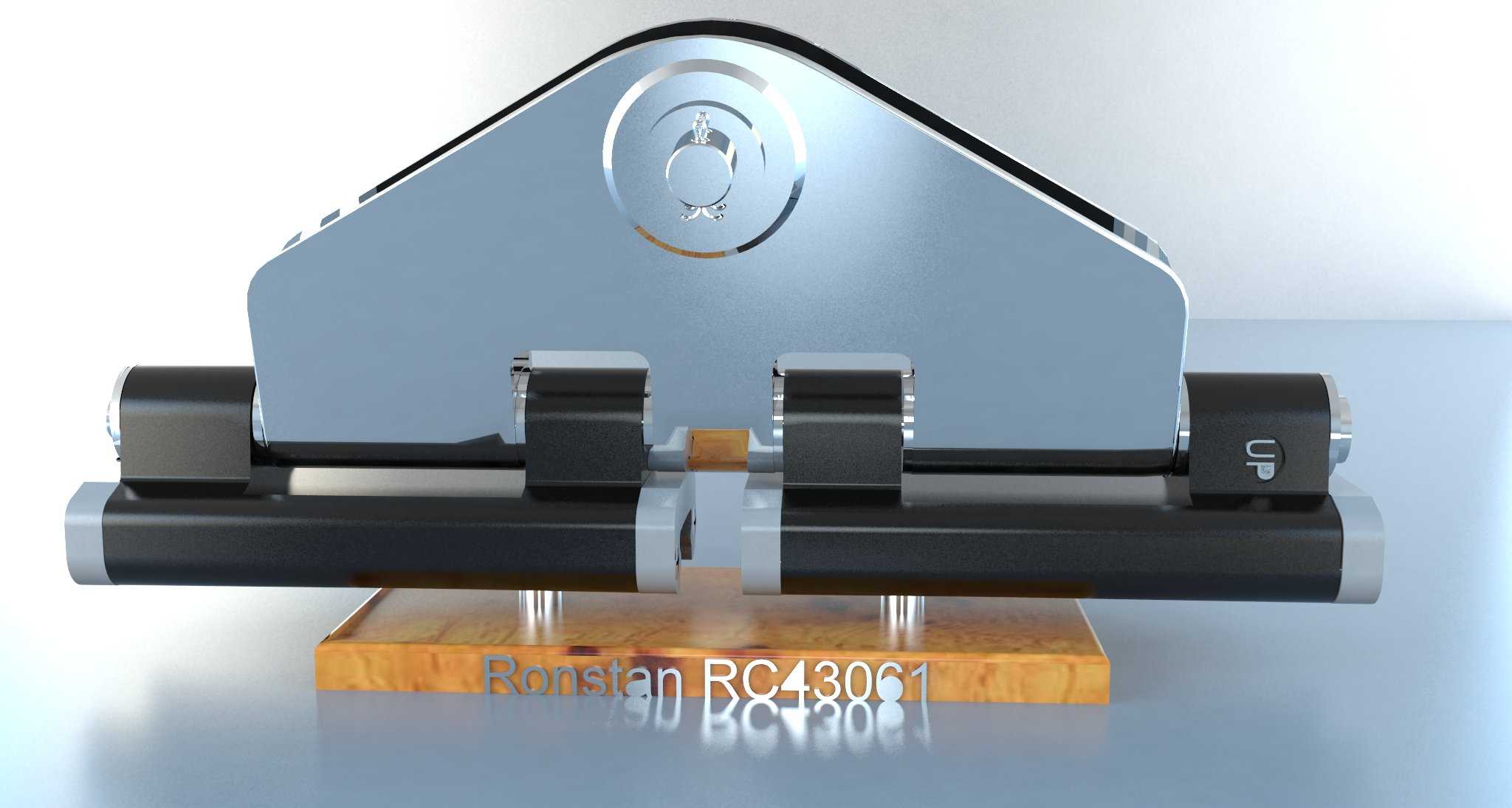

该组件属于重载型轨道吊装导向部件，核心应用场景覆盖工业厂房内的轻型物料定点吊运、舞台吊挂系统的灯光与布景滑移承载、船舶甲板区域的索具导向滑移、小型起重设备的行走承重单元等领域，实际作业中可沿配套圆柱轨道做直线往复滑移，同时承担垂直方向的载荷传递，将吊重的重力均匀分散到轨道接触面上，避免单点应力集中造成轨道变形或部件失效。从功能特性来看，该滑车采用多组滚轮抱轨结构，两组横向布置的承重滚轮贴合圆柱轨道的下承载面，承担主要的竖向吊重载荷，侧向导轮贴合轨道侧圆柱面，抵消滑移过程中产生的横向偏摆力，避免滑车在负载状态下出现卡滞、脱轨风险；上部的弧形连接架采用一体化折弯成型结构，连接架顶端设置同轴铰接吊耳，可适配卸扣、吊环等多种标准索具连接件，铰接结构允许吊重方向在小角度范围内自适应偏转，抵消吊重摆动带来的附加弯矩，保护滚轮与轨道的配合面不受侧向冲击。设计过程中优先考虑了载荷传递路径的合理性，吊耳承受的竖向载荷通过弧形架体直接传递到两侧的滚轮安装座，安装座与架体采用刚性连接，避免连接部位出现应力集中缺口，滚轮内部采用自润滑轴承结构，无需频繁加注润滑脂即可维持低阻尼滑移状态，适配长期免维护的作业场景；底座采用木质衬垫承托的展示结构仅为渲染效果，实际安装时架体底部无需额外衬垫，直接通过滚轮与轨道配合即可完成装配。外形尺寸方面，该滑车适配直径40-50mm的标准圆柱承重轨道，整体横向跨距约为280mm，竖向总高度从轨道中心到吊耳顶端约为210mm，安装时需保证轨道的直线度误差每米不超过1mm，轨道对接处的错位量不超过0.5mm，避免滑移过程中出现滚轮卡滞；安装边界需预留至少30mm的侧向操作空间，方便后期对滚轮间隙进行微调，吊耳下方的作业空间需避开架体的弧形轮廓，防止吊索与架体发生摩擦磨损。实际选型过程中，需根据额定吊重匹配对应规格的滚轮轴承，当作业环境存在盐雾腐蚀风险时，可将架体与滚轮的材质更换为316不锈钢版本，适配海洋作业环境的防腐需求；滑移速度超过0.5m/s的应用场景下，需在滚轮端部加装缓冲阻尼圈，降低高速滑移启停时的冲击载荷。该结构的建模过程严格按照实物的装配关系搭建，滚轮与轨道的配合间隙保留0.2-0.3mm的实际装配公差，铰接吊耳的转动副预留0.1mm的间隙，还原真实部件的活动自由度，可直接用于吊装系统的运动仿真、干涉检查以及载荷工况的有限元分析，为后续的结构优化、选型适配提供准确的三维数模参考。
