机动游艇舵手操控台结构设计

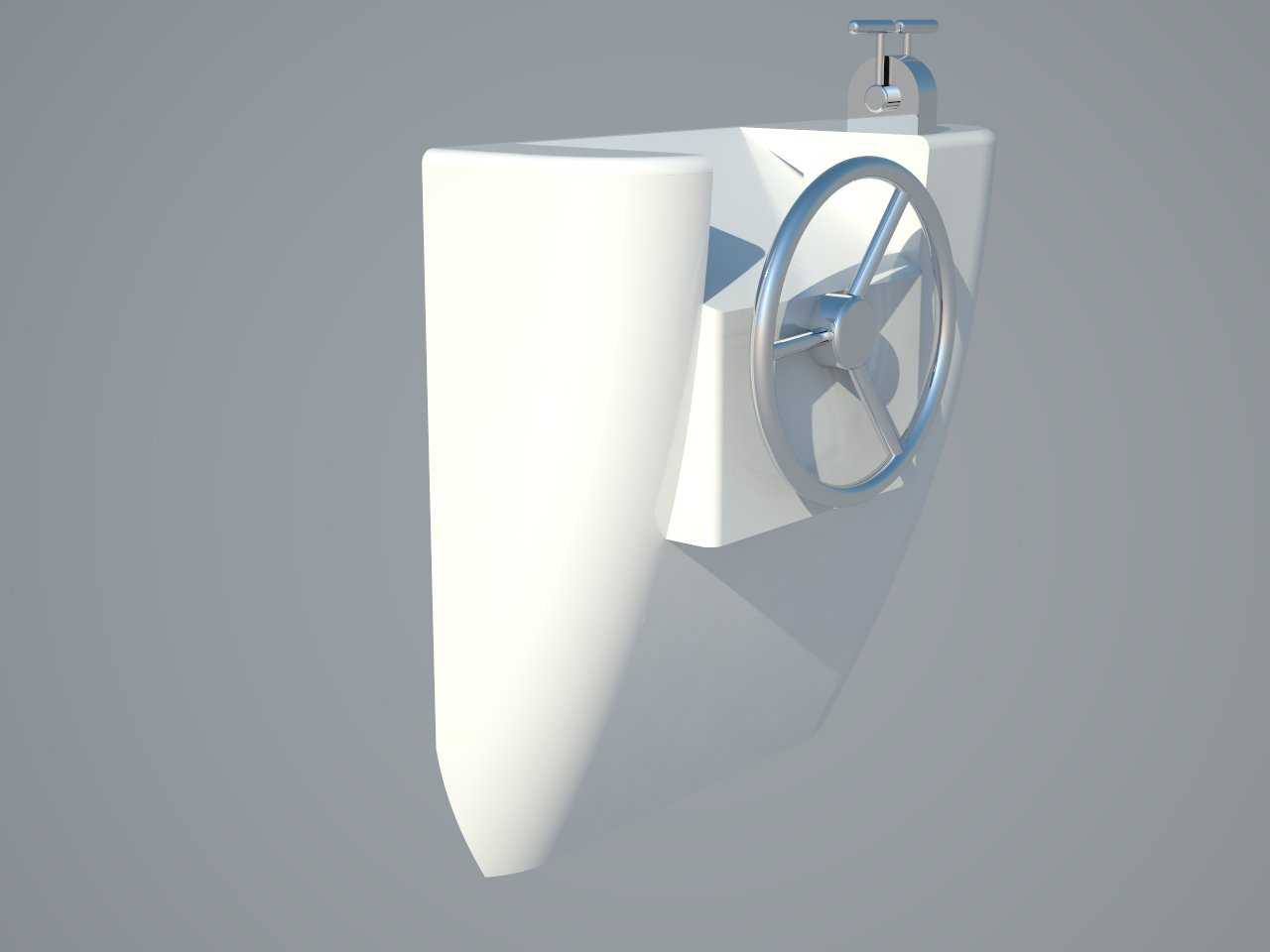

在中小型机动游艇的驾驶舱布局中，舵手操控台是整船航行操控的核心交互载体，所有航向调整、航速控制相关的操作指令都需要通过该部件完成传递，其设计合理性直接影响驾船人员的操作效率与长时间航行的疲劳度。不同于大型船舶的分立操控布局，中小型游艇的舵手站采用集成化的流线型壳体设计，整体壳体采用前倾式收窄造型，下部贴合游艇甲板的安装基面做圆弧过渡，既能够减少驾驶舱内的突兀棱角，避免人员通行时发生磕碰，也能在高速航行时降低操控台周边的气流紊流，减少驾船人员正面受到的气流冲击。

从实际使用场景来看，这类舵机控制台主要适配6-12米长度的休闲机动游艇，安装位置通常位于驾驶舱前部居中区域，安装基面需要与甲板预埋的钢结构支架做刚性连接，安装边界需要预留足够的腿部活动空间，台体前缘距离驾驶座椅的安装基准面需要保证常规身高操作人员落座后，腿部自然弯曲时不会与台体下部发生干涉，同时手臂自然前伸即可完全握持舵轮，无需刻意前倾或侧身操作。台体上部的舵轮安装座采用倾斜式设计，舵轮轴线与水平面呈15度左右的倾角，匹配操作人员坐姿下的手臂自然抬起角度，长时间操舵也不会出现腕部过度弯折的疲劳问题。

功能布局上，台体的壳体内部预留了舵机液压管路、航向传感器线束、操控按钮线缆的走线路径，所有线缆从台体底部的穿线孔引出，直接连接甲板下方的舵机传动系统与航电设备，避免线缆外露造成的磨损与勾挂风险。台体顶部除了安装主舵轮之外，还预留了油门操纵杆、仪表安装位、紧急熄火开关的安装接口，不同配置的艇型可以根据需求选装对应的功能部件，无需重新改动台体的主体结构。舵轮采用金属辐条搭配防滑轮缘的设计，轮缘的直径经过人体工程学验证，单手握持转动时的施力力矩刚好匹配中小型游艇液压舵机的操作阻力，无需额外加装助力结构即可完成顺畅的转向操作。

设计过程中需要重点考虑台体的防水耐候性能，因为游艇驾驶舱虽然多数带有顶棚，但航行时的溅水、海边高盐雾环境都会对部件造成腐蚀，因此台体的外壳采用一体化曲面成型工艺，拼接缝隙处都设计有防水密封胶条的安装槽，所有外露的安装孔位都做了沉台设计，安装螺丝拧紧后会被防水盖帽覆盖，避免水汽渗入内部腐蚀线路与结构件。台体的外形曲面做了多轮曲率调整，侧面的大弧面从顶部一直延伸到底部安装面，既提升了整体的视觉流畅度，也减少了表面积水的可能，溅落在台面上的水会顺着曲面自然流到甲板上，不会在台面积存渗入内部。

从安装适配的角度来说，该操控台的底部安装法兰采用对称式螺栓孔布局，孔位间距匹配行业内通用的游艇舵机安装标准，替换旧艇的损坏操控台时无需重新在甲板上打孔，直接对齐原有预埋螺栓即可完成固定，大幅降低改装与维修的工作量。台体内部的舵轮连接轴采用标准花键接口，能够适配市面上多数主流型号的船用液压舵机输出轴，不需要额外加工转接件。考虑到驾船人员的使用习惯，台体靠近操作人员一侧的边缘做了加厚圆弧处理，手臂搭靠在台边时不会有硌手的触感，长时间航行时可以将手臂自然搭在台边缓解疲劳。

在结构强度设计上，台体壳体虽然采用轻量化的成型材质，但在舵轮安装座、操纵杆安装位这些受力集中的区域，都在壳体内部设计了加强筋结构，保证大力操舵或者紧急操作时，台体不会出现变形或者晃动，传递的转向指令能够精准传递到舵机系统。台体的整体重量控制在合理区间，既不会因为过重增加船体前部的配重负担，也不会因为过轻导致高速航行时出现共振问题，匹配游艇的航行减震设计，在发动机怠速与全速航行状态下，台体都不会出现影响操作的异常抖动。
