冷床用杠杆式喷射推料构件

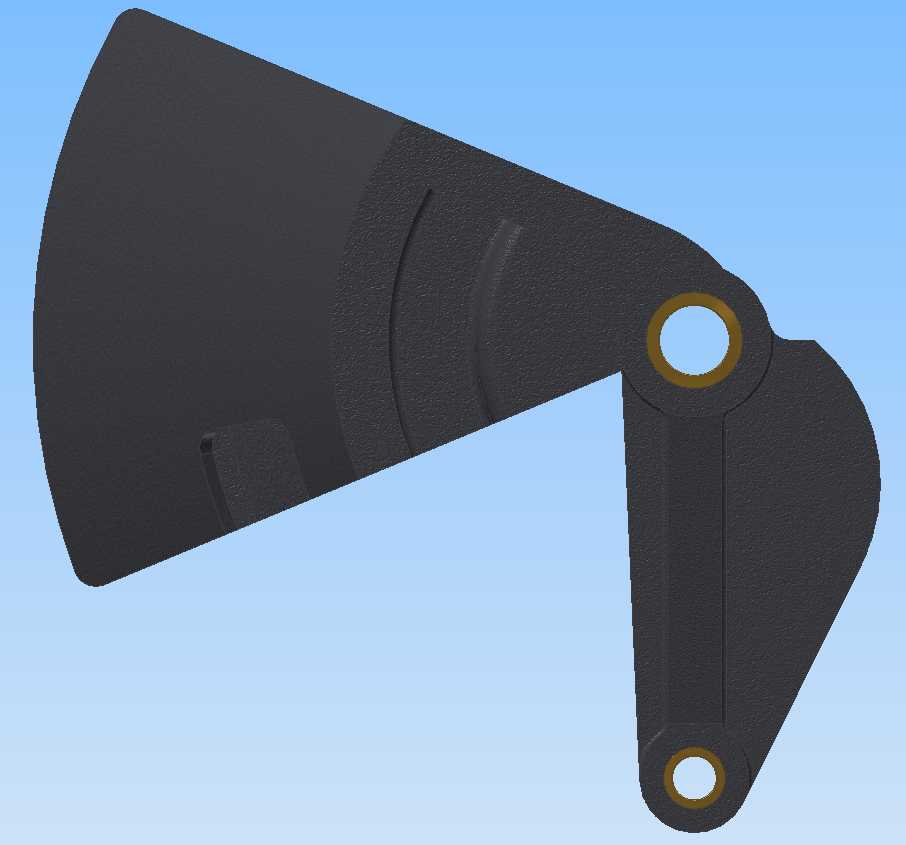

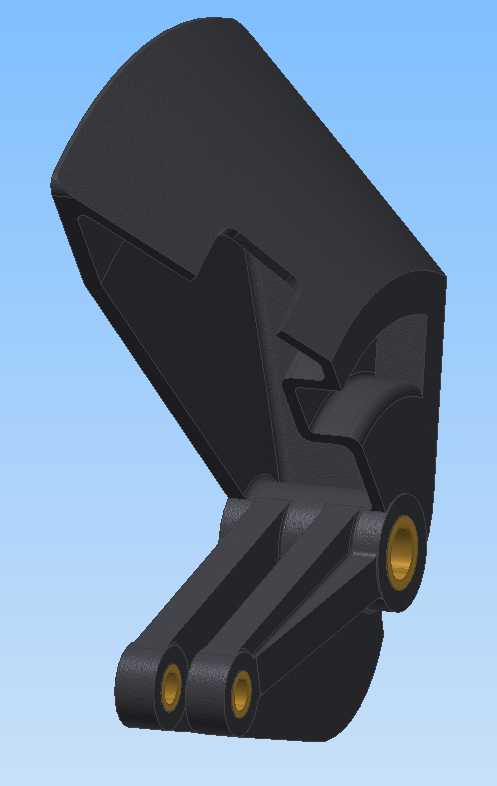

在长材轧制生产线的冷床工段，这类喷射推料构件是衔接轧件移送、冷却工序的核心执行部件，日常运行中需要承受高温轧件的热辐射、往复摆动的交变载荷，同时还要配合冷却喷射管路完成轧件表面的吹扫冷却，避免高温氧化皮粘结在冷床齿板上影响后续轧件排布。从结构功能来看，该构件采用分体组合式设计，主体为铸铁材质，依靠铸铁本身的减振性、耐高温蠕变性能，适配冷床区域长期高温、多冲击的工况，三个内嵌的黄铜衬套分别对应三个铰接点位，铜套的自润滑特性可以减少铰接轴转动时的磨损，日常维护时仅需更换衬套即可，无需整体更换主体构件，能大幅降低产线备件成本。

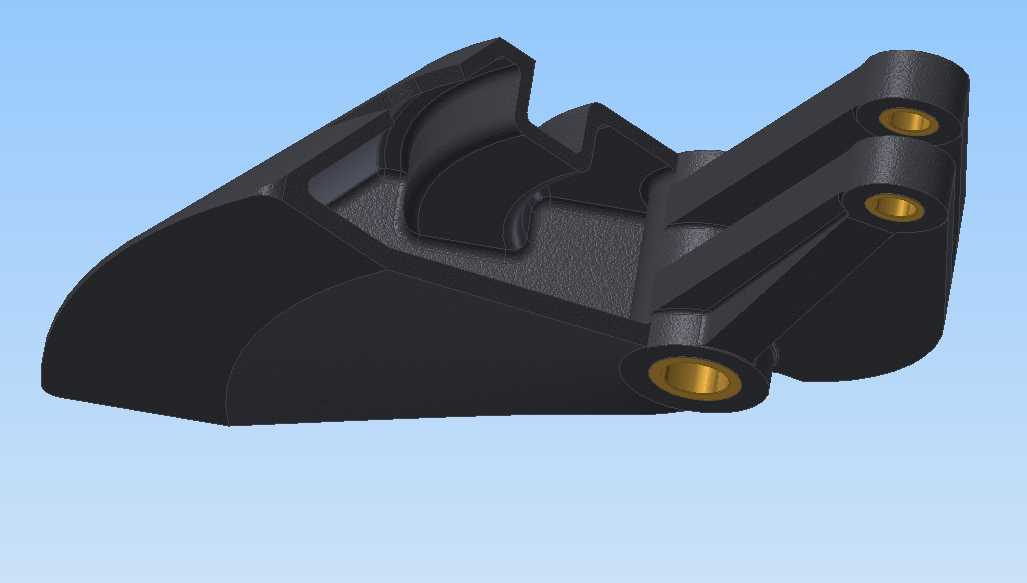

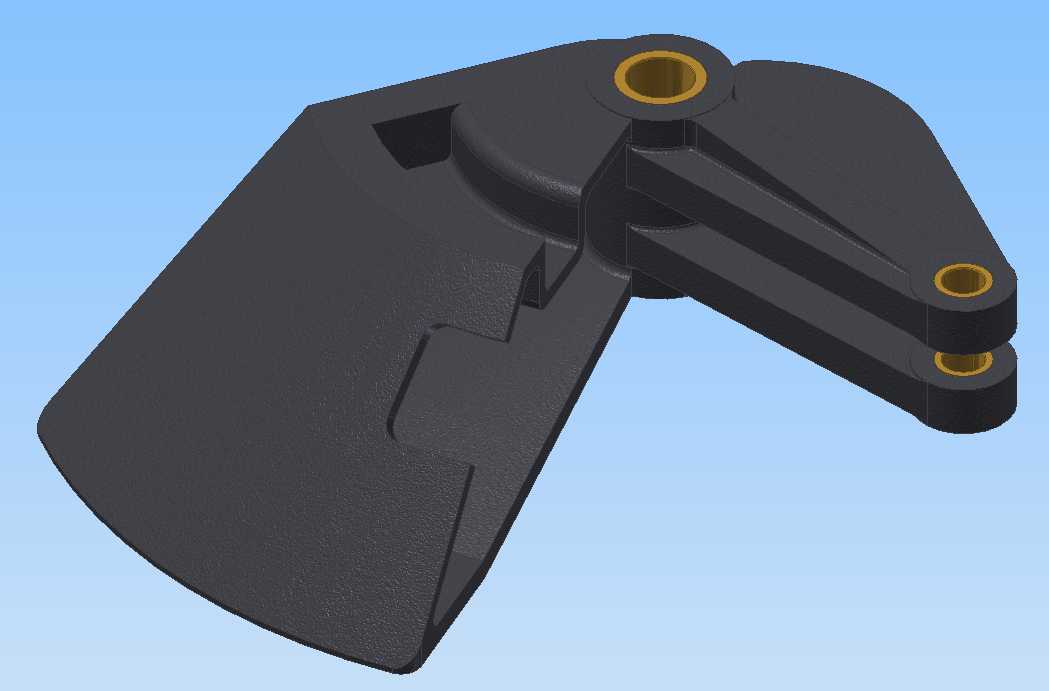

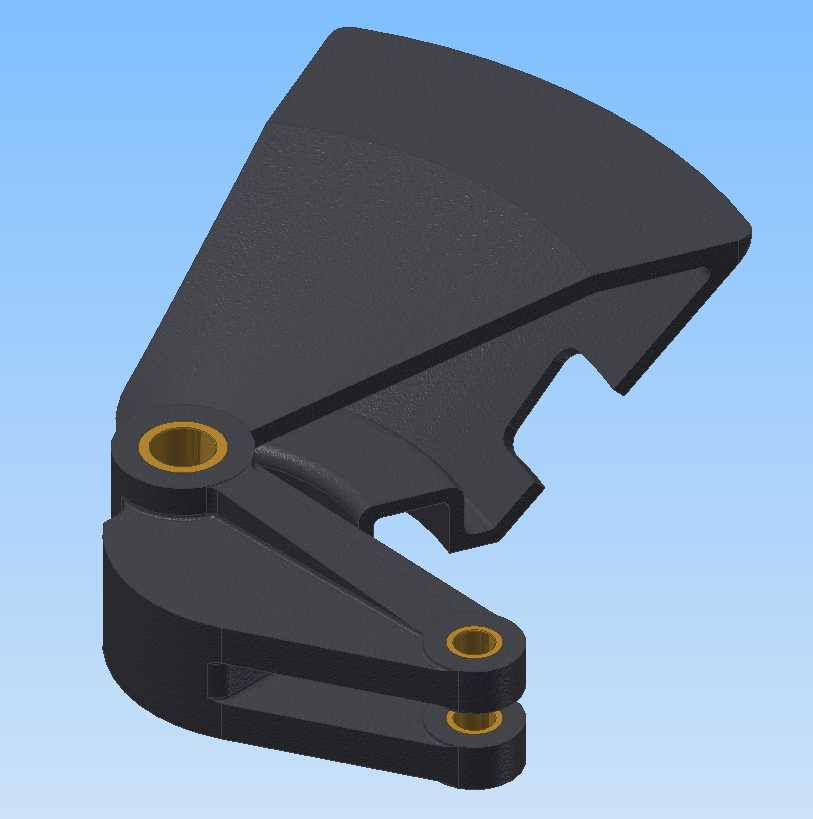

设计过程中首先要匹配冷床的动齿步进行程，构件的摆动角度直接决定推料行程，两个同轴铰接点作为摆动支点，末端的铰接点连接驱动连杆，杠杆式的力臂比例经过反复校核，既要保证推料时足够的推力克服轧件与齿面的摩擦阻力，又要控制驱动端的负载，避免驱动连杆过载断裂。外形上，推料工作面采用大弧度扇形结构，接触轧件时可以形成面接触，避免点接触刮伤轧件表面，尤其是针对圆钢、螺纹钢这类长材，扇形工作面可以同时贴合多根并排轧件的侧面，移送过程中不会出现轧件跑偏、堆叠的问题。构件上预留的凹槽结构，一方面是为了避让冷床周边的固定护板、冷却管路，避免摆动过程中发生运动干涉，另一方面也能减少构件整体重量，降低摆动时的惯性冲击，让启停动作更平稳。

安装边界方面，三个铰接孔的同轴度、孔位间距是安装适配的核心参数，铜套与铸铁主体的孔采用过盈配合，压装后铜套内孔需要做铰孔处理，保证与铰接轴的间隙在0.02-0.05mm之间，间隙过大会导致摆动时出现旷量，推料定位精度下降，间隙过小则会在热胀状态下出现卡滞，尤其是冷床区域环境温度波动大，夏季环境温度加上轧件热辐射，构件本体温度可能达到上百摄氏度，设计时已经预留了足够的热膨胀间隙。构件的扇形工作面边缘做了倒角处理，推送轧件时不会剐蹭轧件表面产生划痕，满足成品材的表面质量要求。

实际运行时，驱动轴带动构件绕两个支点做定角度往复摆动，每一次摆动都将停留在冷却位的轧件向前推送一个步距，同时构件内部预留的喷射通道可以连通冷却气管，在推送过程中向轧件表面喷射压缩空气，吹走表面的氧化皮和冷却水，提升冷却效率。这种杠杆式结构相比直推式结构，驱动端的力臂更长，同等推力下需要的驱动扭矩更小，而且摆动轨迹是圆弧线，推送过程中会有一个轻微的抬升动作，能避免轧件与齿板的硬摩擦，减少齿板磨损。铸铁主体的壁厚经过受力仿真优化，铰接点位周围做了加厚处理，承受交变载荷的位置没有应力集中的尖角，所有过渡位置都采用圆角过渡，避免长期往复载荷下出现疲劳裂纹。铜套的油槽设计在铰接面的中部，润滑脂可以均匀分布在整个铰接接触面，即使长期不维护也能保持良好的润滑状态，适配冶金产线连续化生产的运维需求。
