达涅利停产大型电机配套活套电机轴

在冶金产线的大型传动设备运维场景中，活套电机轴是保障活套机构稳定运行的核心传动部件，这类轴件长期承受交变扭矩、径向载荷以及启停阶段的冲击载荷，一旦出现磨损、键槽崩裂或者轴颈变形，会直接导致活套张力控制失准，进而引发带材跑偏、堆钢甚至全线停机的生产事故。本次建模的活套电机轴，适配达涅利产线已停产的大型电机配套活套机构，建模过程完全还原实物的所有结构特征，可直接用于备件测绘、逆向加工以及设备改造阶段的装配校核。

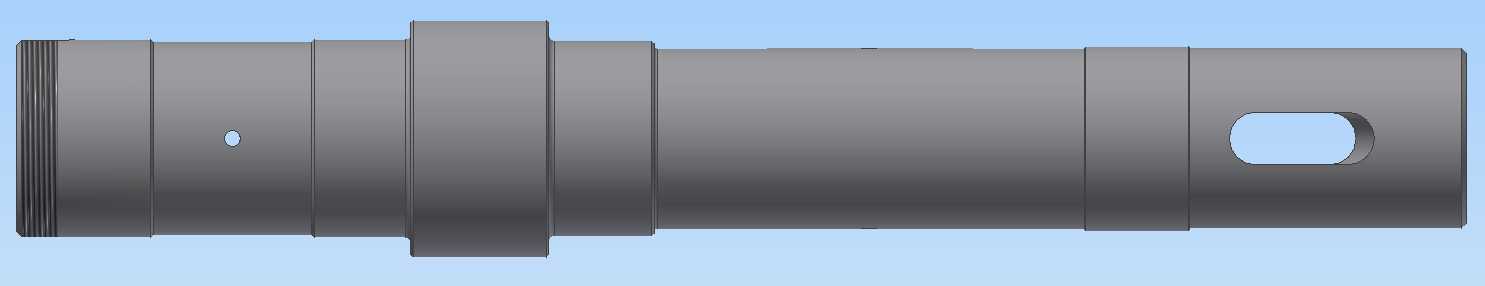

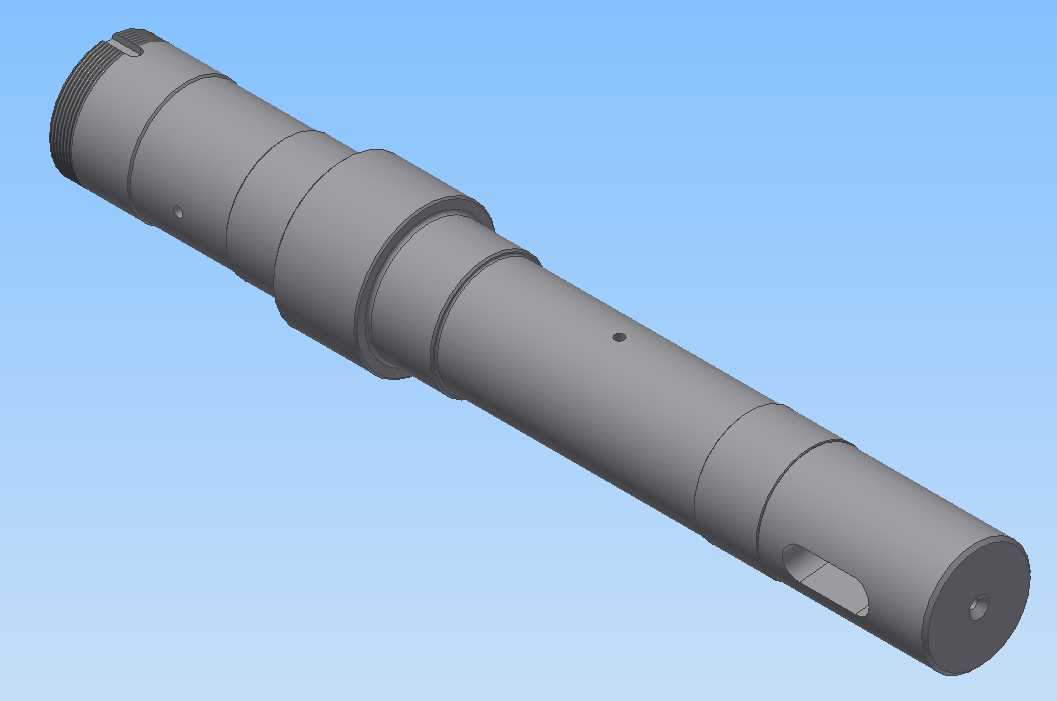

从结构设计逻辑来看，该轴采用阶梯轴的经典布局，各轴段直径根据承载需求逐级变化，从输入端到输出端依次布置有螺纹锁紧段、轴承安装轴颈、密封配合段、传动定位台肩、键槽安装段以及中心定位孔。输入端的外螺纹结构用于锁紧输入端轴承内圈，配合轴肩实现轴承的轴向定位，避免电机运行过程中轴承出现窜动；相邻的轴承安装轴颈严格按照对应轴承的配合公差设计，表面粗糙度要求达到Ra1.6，保证轴承压装后配合面贴合均匀，不会出现偏载导致的轴承早期失效。密封配合段预留了骨架油封的安装空间，轴段表面做了高光洁度处理，防止润滑油泄漏同时阻挡外界粉尘、氧化皮进入轴承腔，适配冶金车间多粉尘、高湿度的恶劣工况。

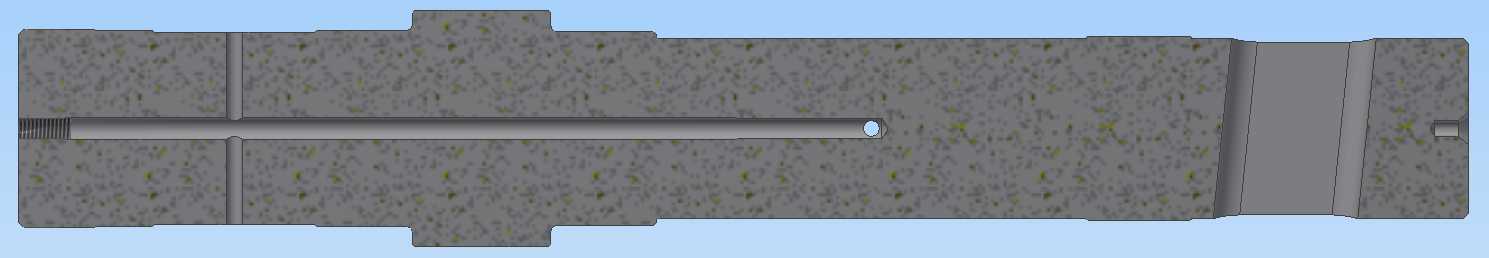

轴身的径向小孔为润滑油道，连通轴承安装位与外部注油通道，可在设备不停机的状态下完成轴承润滑脂补充，延长运维周期；中部的多级台肩不仅承担轴上零件的轴向定位作用，还通过轴径变化优化应力分布，避免轴段截面突变处出现应力集中，在长期交变载荷作用下降低疲劳断裂风险。输出端的键槽采用普通平键配合结构，键槽的位置度、对称度严格按照传动轴设计规范设定，保证动力传递过程中键的受力均匀，不会出现单侧边压溃的问题；输出轴端的中心孔为加工基准孔，轴件车削、磨削加工时均以此孔作为定位基准，保证各轴段的同轴度要求，同时也可作为设备检修时的打表检测基准，快速判断轴件是否出现弯曲变形。

从安装边界来看，该轴的总长度适配对应电机的转子腔与活套机构的安装间距，各轴段的长度尺寸严格匹配电机端盖、轴承座、密封端盖以及活套连接套的安装位置，装配时无需额外加工修配即可完成就位。轴上所有退刀槽、倒角尺寸均符合机械设计手册的规范要求，螺纹段收尾、磨削越程槽的尺寸既满足加工工艺需求，也不会在槽位处产生过大的应力集中。在实际运维场景中，这类已停产设备的轴件备件采购周期长、成本高，通过精准的三维建模还原轴件结构，可直接导出工程图用于外协加工，加工时可根据实际载荷需求对轴段圆角、表面处理工艺做优化，比如在应力集中位置做滚压强化，提升轴件的疲劳强度，备件的适配性完全可以达到原厂件的使用标准，大幅降低停产运维的成本与周期。

建模过程中对所有配合面的尺寸公差、形位公差做了对应标注，装配时可直接参考模型的配合关系完成轴承、密封件、连接键的预装校验，提前排查加工尺寸偏差导致的装配干涉问题。对于设备改造场景，该模型也可作为基础参考，根据新的传动功率需求调整轴径、键槽尺寸，快速完成改型设计，无需从零开始测绘建模，缩短设计周期。
