气动式零件一致性检测多工位执行机构

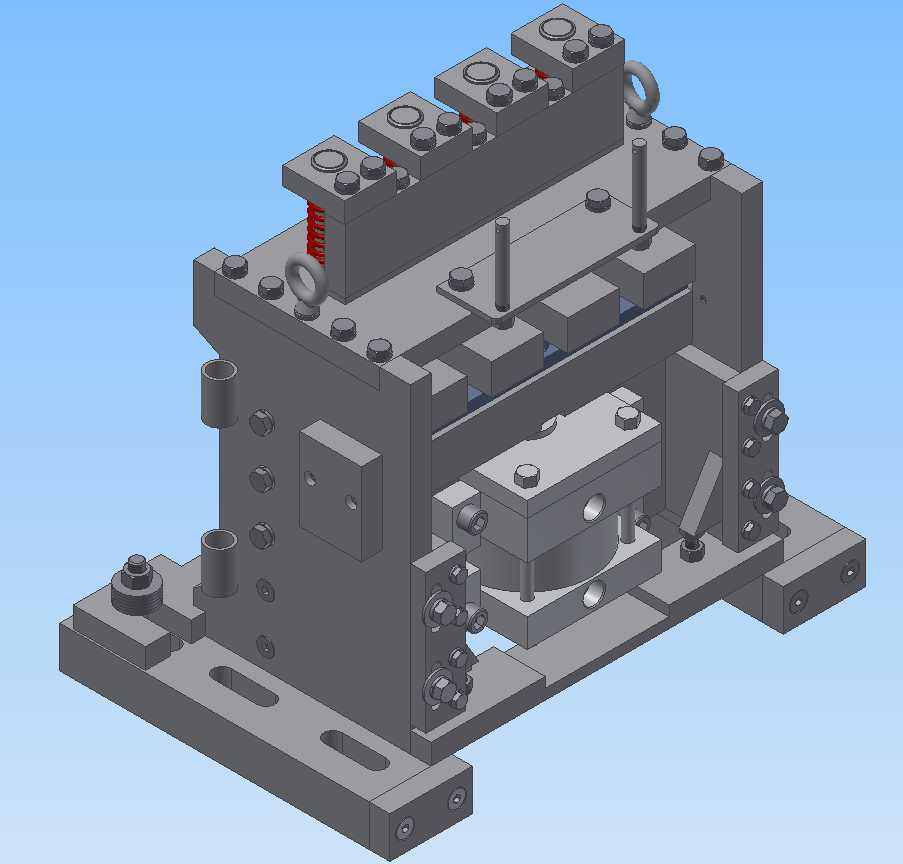

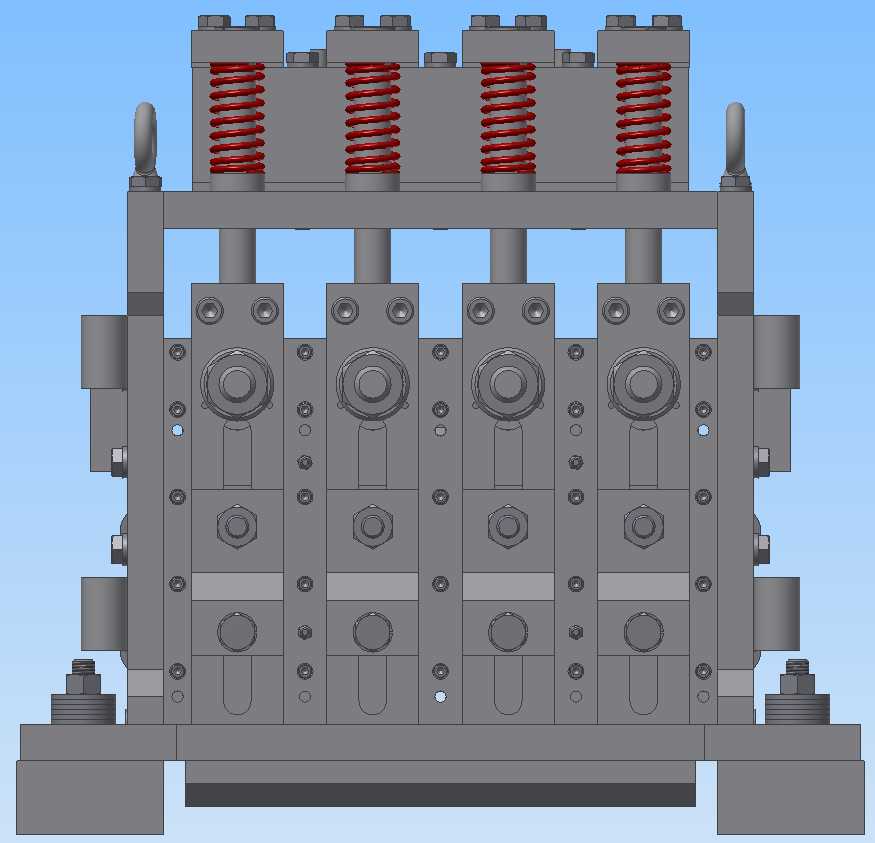

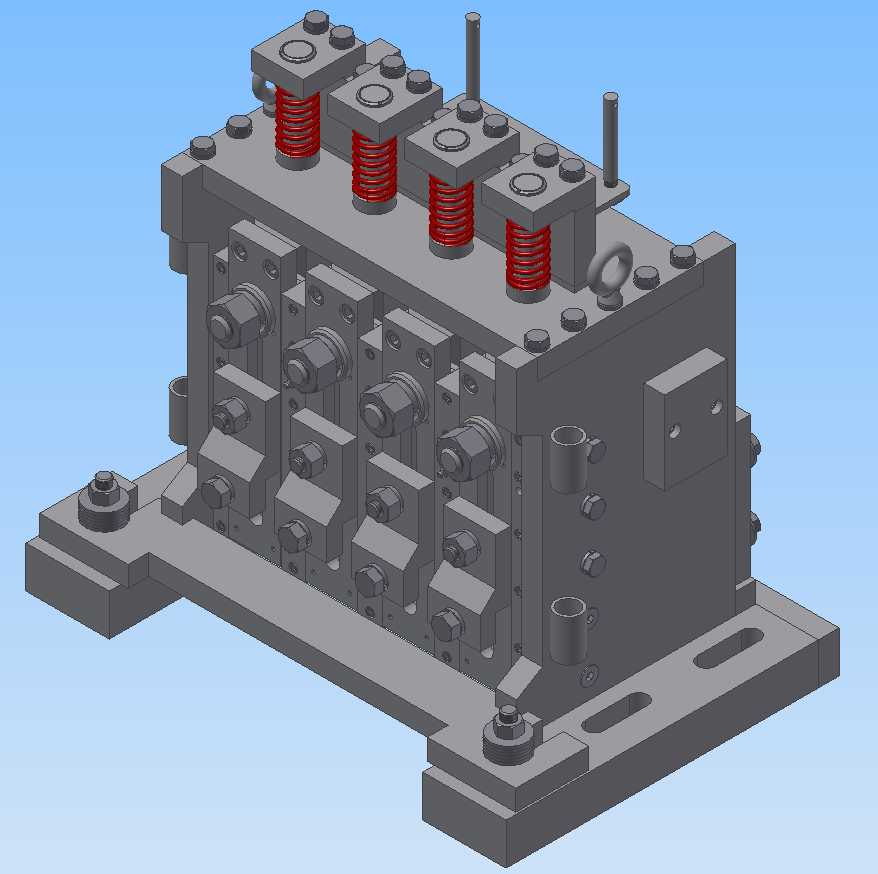

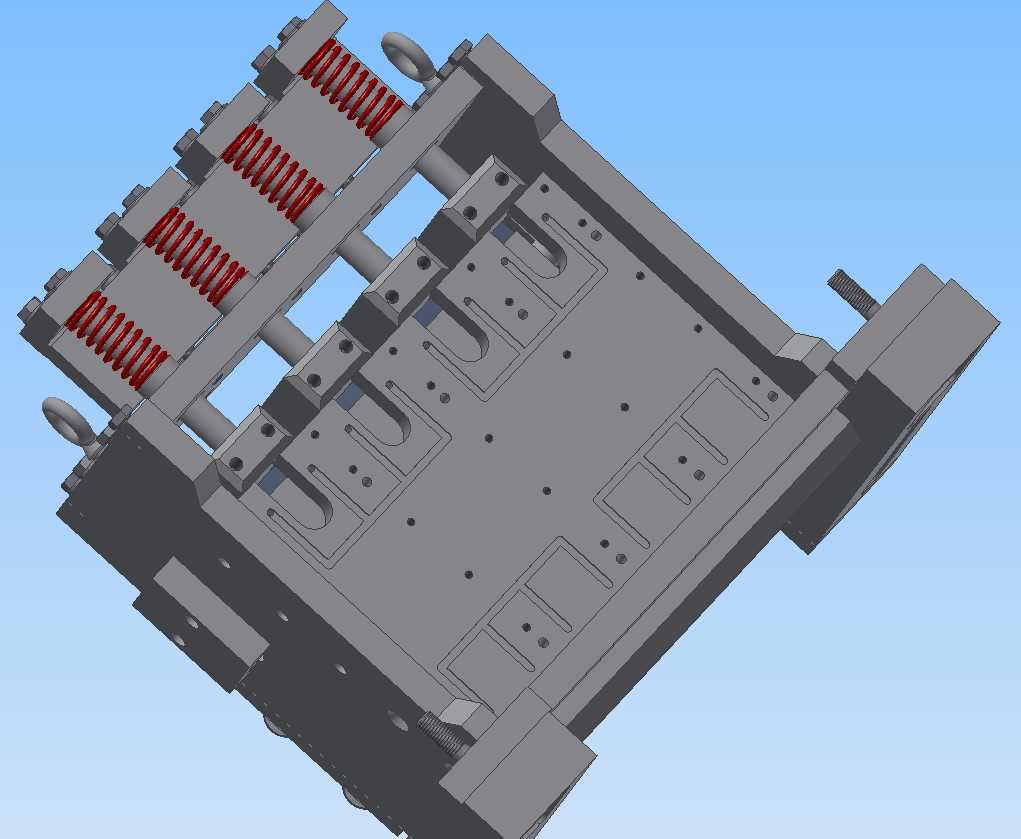

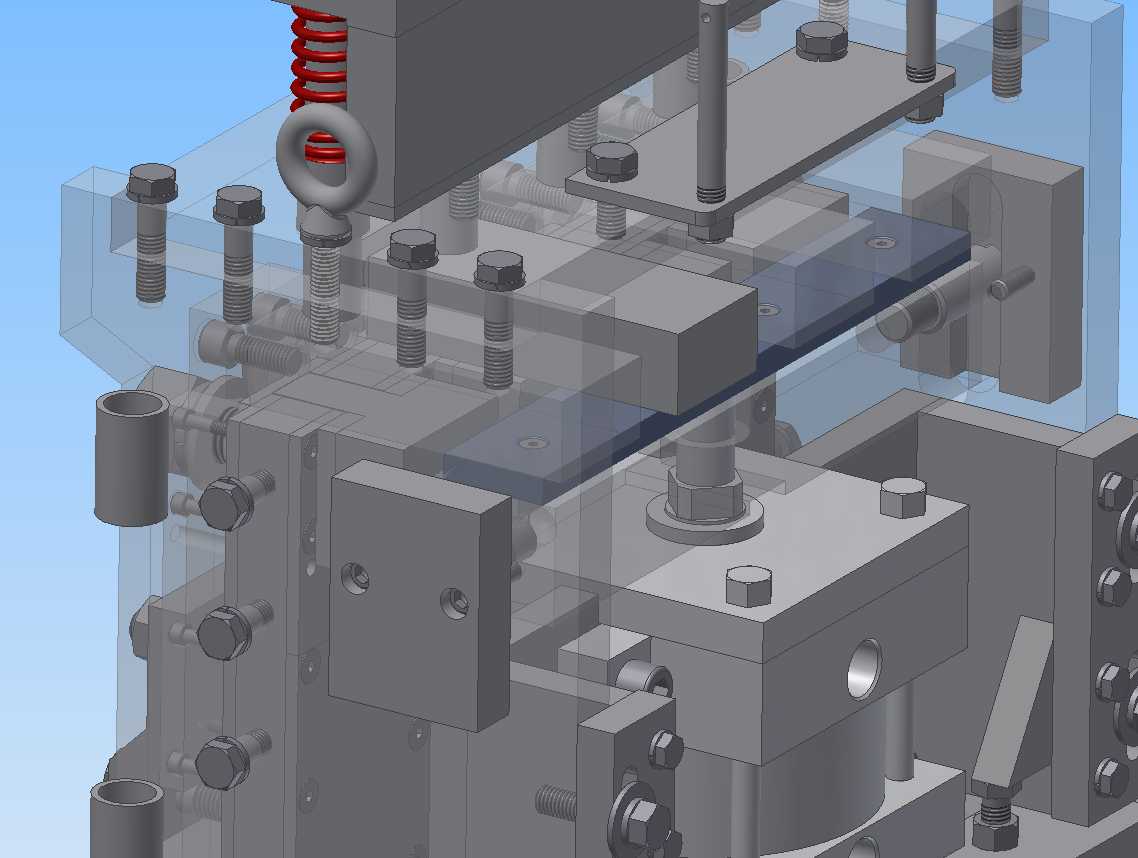

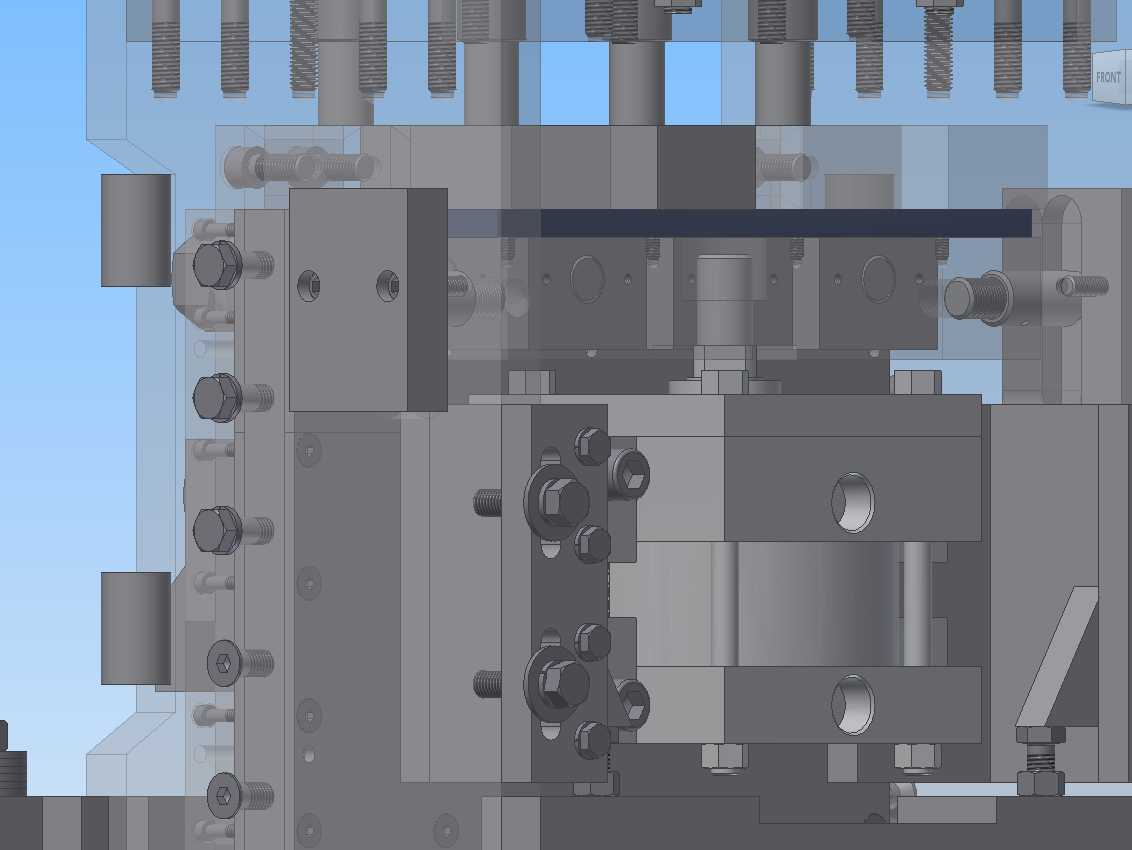

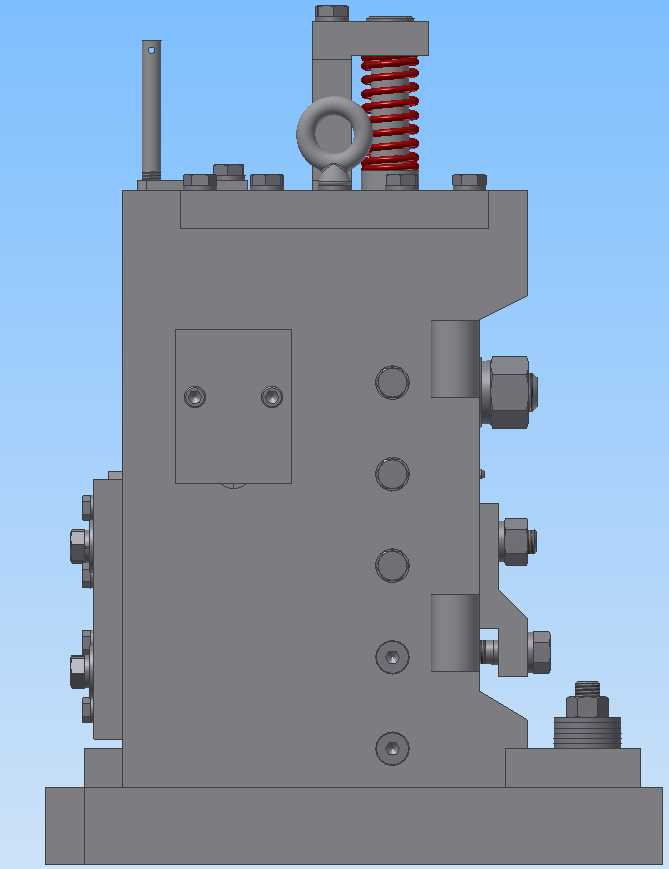

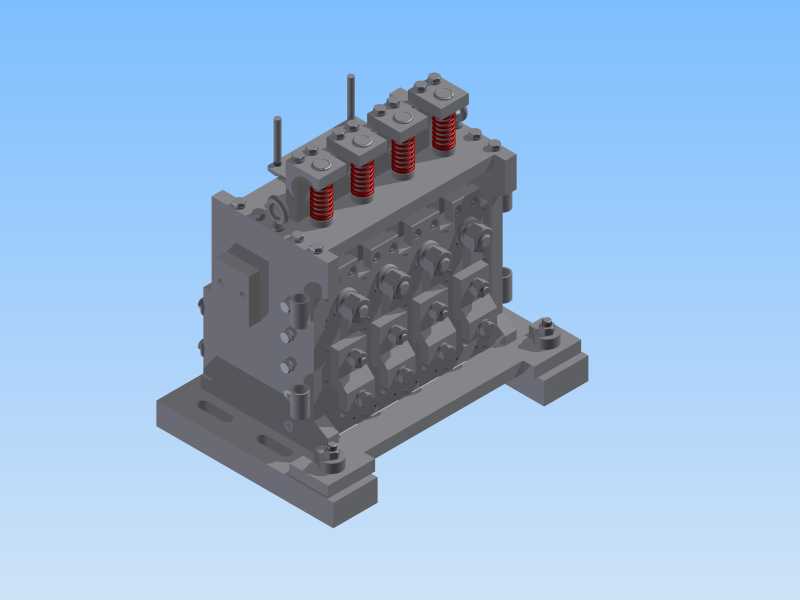

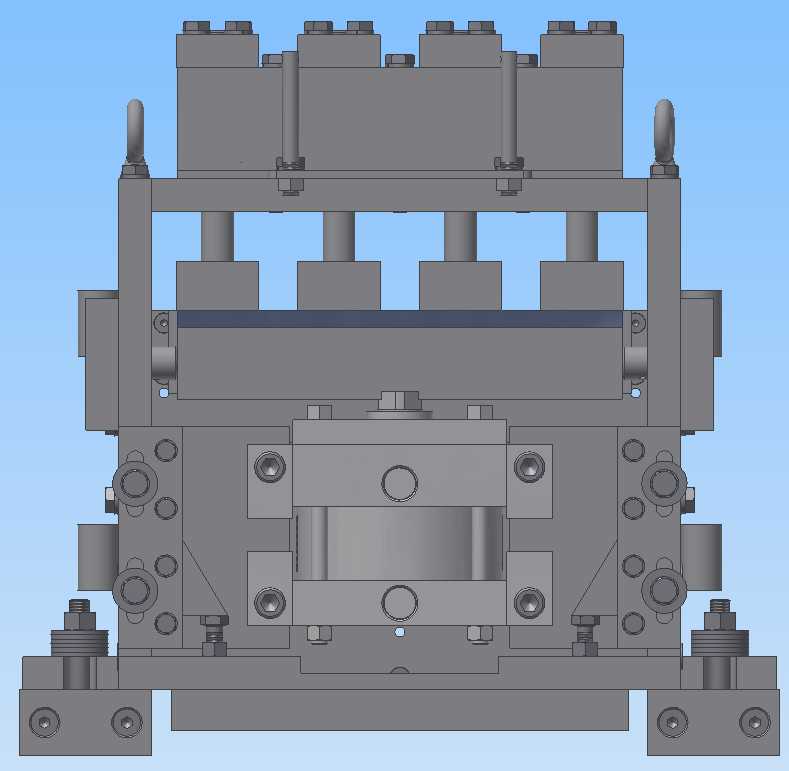

该机构主要部署在机加工产线末端的终检工位，针对批量生产后的小型结构件做角度一致性校验，替代传统人工塞规、角度尺的抽检模式，适配冲压、压铸类零件的全检需求，单工位节拍可匹配产线12秒/件的流转速度，避免不合格件流入后续装配环节造成的整机公差累积问题。整套执行单元采用气液联动的动力逻辑，后侧布置的液压缸作为角度调整的动力输出端，接入厂区常规0.6-0.8MPa压缩空气气源即可驱动，无需额外配置高压液压站，压缩空气做功后的余压通过正面的角度调节结构释放，带动检测头完成抬升、下压、角度偏转的动作序列，检测头的行程范围可覆盖0-15度的零件公差校验区间，针对不同批次零件的角度公差要求，可通过顶部的调节螺杆微调下压行程，调整精度可达0.02mm。从结构设计逻辑来看，底座采用整体式铸铁加工结构，安装面预留4个M16的地脚固定孔，孔位间距为320mm*180mm，可直接固定在标准铝型材工作台上，也可适配现有检测线的工装安装板，整体安装边界尺寸控制在长380mm、宽220mm、高260mm范围内，不会占用过多产线空间，方便在现有老旧产线上做改造加装。内部耐磨板采用镶嵌式安装结构，耐磨板与基体之间预留润滑油道，可通过定期加注润滑脂降低滑动面的磨损率，相比无润滑的干摩擦结构，滑动副的使用寿命可提升3倍以上，日常维护仅需每3个月补充一次润滑脂即可，无需频繁拆解更换易损件。侧面的小型气缸采用焊接方式固定在基体侧方，作为检测时的辅助刀架定位结构，可快速更换不同规格的检测触头，适配不同外形零件的检测需求，换型时间可控制在10分钟以内，无需对整体结构做拆解调整。液压缸上方采用螺栓固定橡胶材质的耐磨挡板，可阻挡检测过程中产生的金属切屑、切削液溅入液压缸活塞杆表面，避免活塞杆表面被切屑划伤造成的密封件泄漏问题，挡板的更换无需拆解液压缸，仅需拆卸固定螺栓即可完成更换，降低日常维护的操作难度。整套机构的多工位布局采用4组并行检测单元设计，可同时完成4件零件的同步检测，检测过程中每个单元的压力可独立调整，避免因零件尺寸微小差异造成的压伤问题，每个检测单元的弹簧预压结构可自适应零件的高度差，高度差适配范围可达2mm，无需针对每个零件做单独的高度定位，大幅降低上料时的定位精度要求，普通操作工人即可完成上料操作，无需专门的设备调试人员值守。滑动配合面均采用公差带为H7/g6的间隙配合，保证滑动顺畅无卡滞的同时，将配合间隙控制在0.01mm以内，避免间隙过大造成的检测角度误差，所有外露的紧固件均采用内六角圆柱头螺钉，沉孔安装后表面无凸起，避免积屑造成的清洁困难。气路接口统一布置在机构后侧，采用标准G1/4快插接口，可直接对接厂区现有气路管路，无需额外做转接头适配，气路入口处预留节流阀安装位，可根据实际检测节拍调整气缸的运动速度，避免动作过快造成的零件磕碰损伤。
