钣金结构双面暗装接线插座底盒

在民用建筑电气布线、工业设备电控回路布设场景里，这类双面结构的接线底盒是暗装布线环节的核心承载构件，主要承担线缆转接、插座模块固定、带电接头防护的作用，避免外露接线受外力磕碰、积尘受潮引发的接触不良或漏电风险。不同于常规单面进线的底盒结构，这款构件采用双侧带安装耳的对称布局，能够适配墙体预埋、设备柜体侧壁内嵌两种安装场景，当用于砖混墙体暗装时，两侧外伸的安装耳可以卡入预埋槽的抹灰层间隙，配合耳片上的预留固定孔完成锁附，避免后期面板安装时底盒出现移位倾斜；当用于设备柜体内部布线时，安装耳可直接贴合柜体内壁的安装梁，通过螺栓完成快速固定，无需额外焊接转接支架。

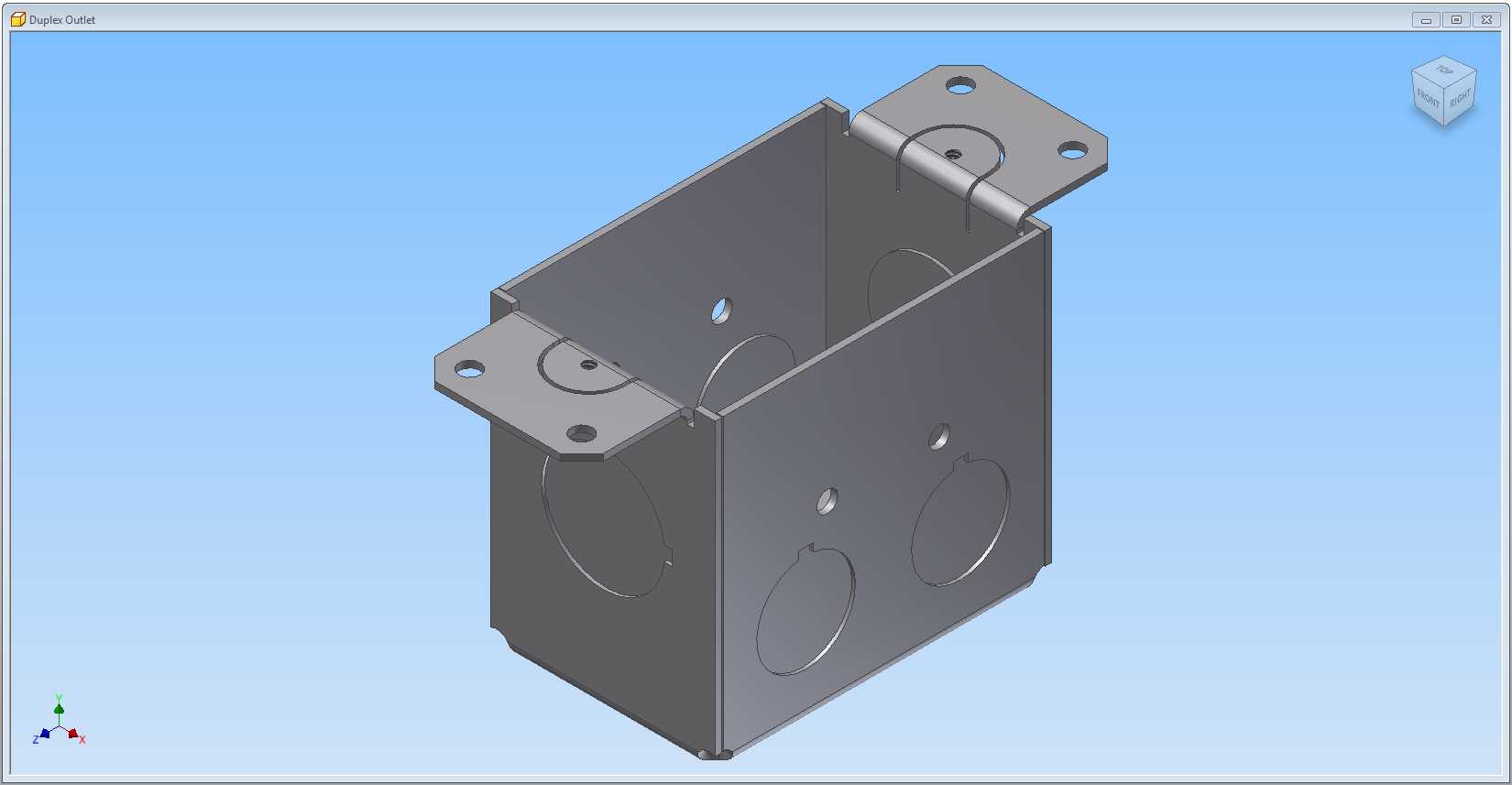

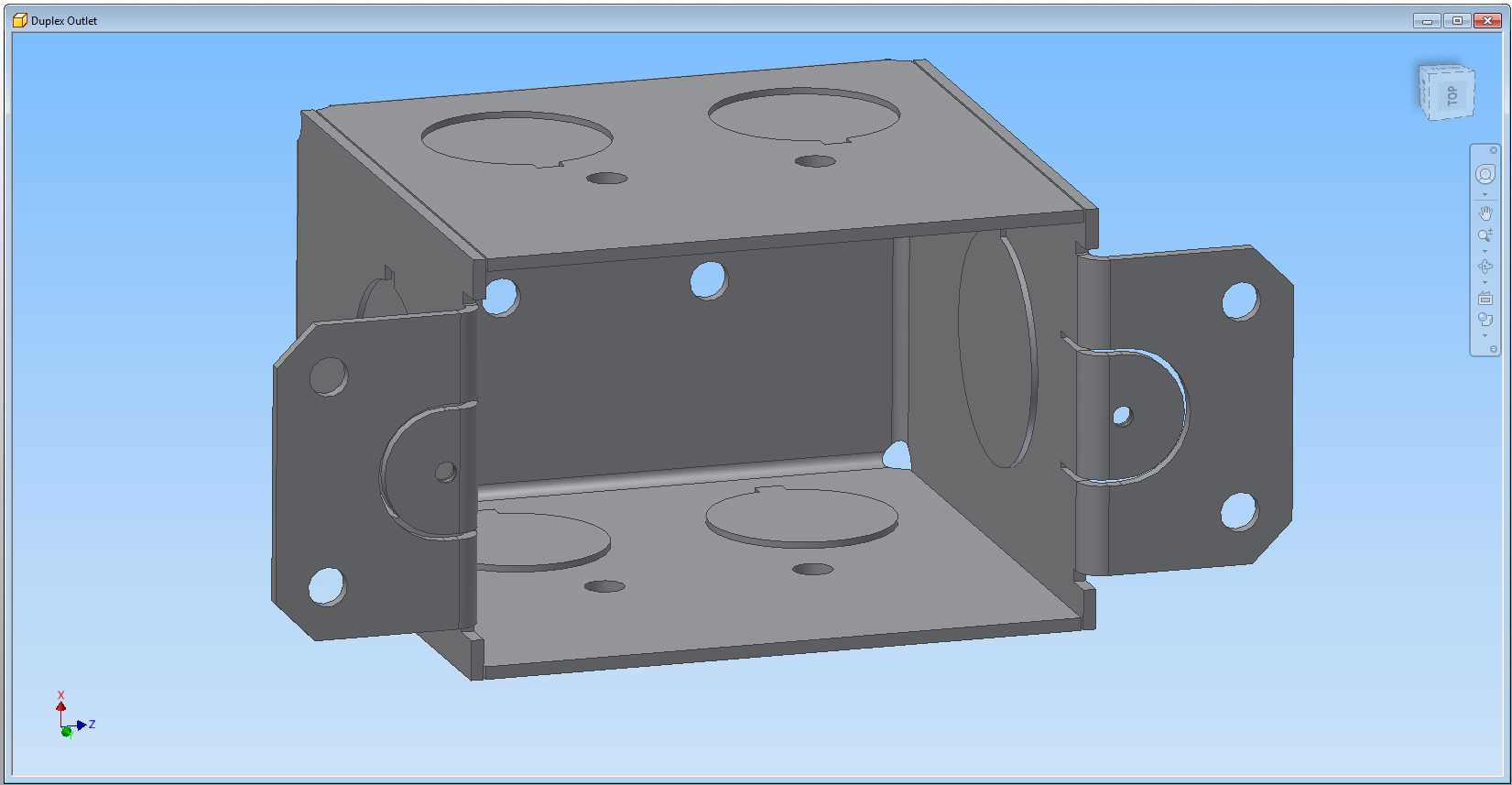

从结构设计逻辑来看，整个构件采用钣金折弯一体成型工艺制作，盒体主体为矩形腔体结构，腔体内部预留足够的线缆盘绕空间，能够满足多股2.5平方毫米铜芯线的转接余量，避免线缆过度弯折导致线芯断裂。盒体的六个面均预留了不同规格的 Knockout 落线孔，其中顶面、底面的大直径孔位适配DN20规格的穿线管接入，侧面的小直径孔位可适配DN16的穿线管或弱电线路穿入，所有孔位都采用压痕预留的连体结构，施工时可根据实际穿线方向敲落对应孔位的盖板，无需现场钻孔切割，大幅降低现场施工的加工难度。

设计过程中针对钣金折弯的工艺特性做了多处细节优化，盒体折弯边处预留了合理的折弯止裂槽，避免折弯成型时边角处出现应力撕裂；两侧安装耳与盒体主体的连接位置做了加强压筋处理，当面板安装时的锁紧力作用在盒体上时，安装耳不会因受力出现变形翘起。盒体的开口边缘做了内卷边处理，既可以提升盒体整体的结构刚性，避免薄壁钣金受力出现形变，也能避免施工或后期维护时锋利的板边划伤作业人员手部。

安装边界方面，盒体主体的外部尺寸适配常规86型双联面板的安装孔距，两侧安装耳的孔位间距符合通用暗装底盒的安装规范，能够直接匹配市面主流的双联插座、开关面板的固定孔位，无需额外调整开孔尺寸。盒体的深度设计兼顾了预埋空间与接线余量，既不会因深度过大导致墙体预埋时开槽过深破坏墙体结构，也不会因深度过小导致线缆挤压在腔体内出现绝缘层磨损。腔体内部的边角处做了圆弧过渡处理，穿线时不会因直角边刮破线缆绝缘层，降低施工后的漏电隐患。

实际应用中，这类双面结构的底盒尤其适用于隔墙两侧都需要布设插座的场景，比如办公室隔断墙、设备间的分隔墙体，单一个底盒即可完成两侧面板的安装固定，相比在墙体两侧分别预埋两个独立底盒的方案，能够减少一半的开槽工作量，同时降低墙体的结构破坏程度，也能减少穿线时的管路对接节点，降低线路故障的排查难度。针对钣金材质的防腐需求，成型后的盒体表面采用静电喷塑处理，能够适应潮湿环境下的使用需求，避免长期使用后出现锈蚀脱落的问题，延长构件的整体使用寿命。
