辊道装配线休息条替换工装结构

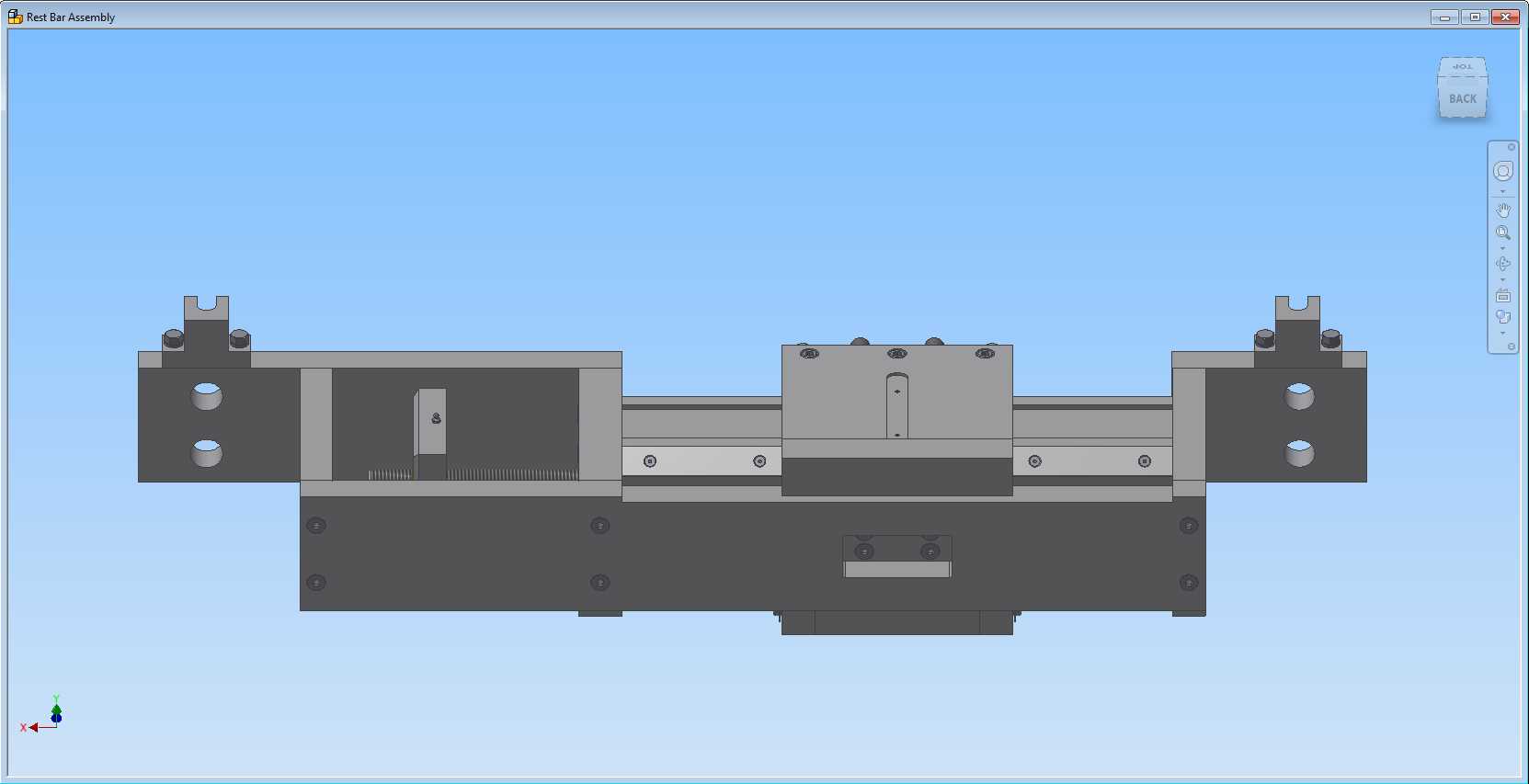

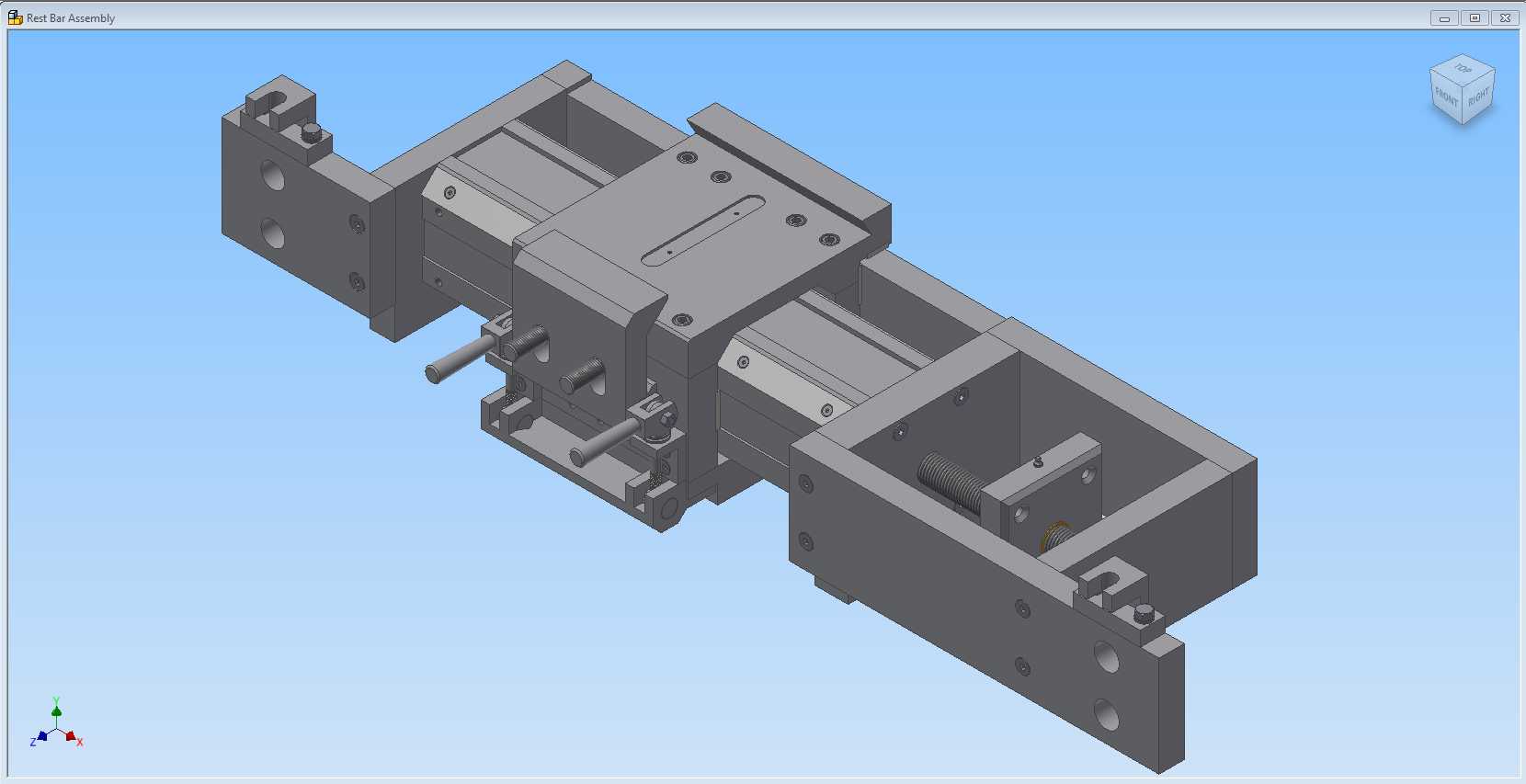

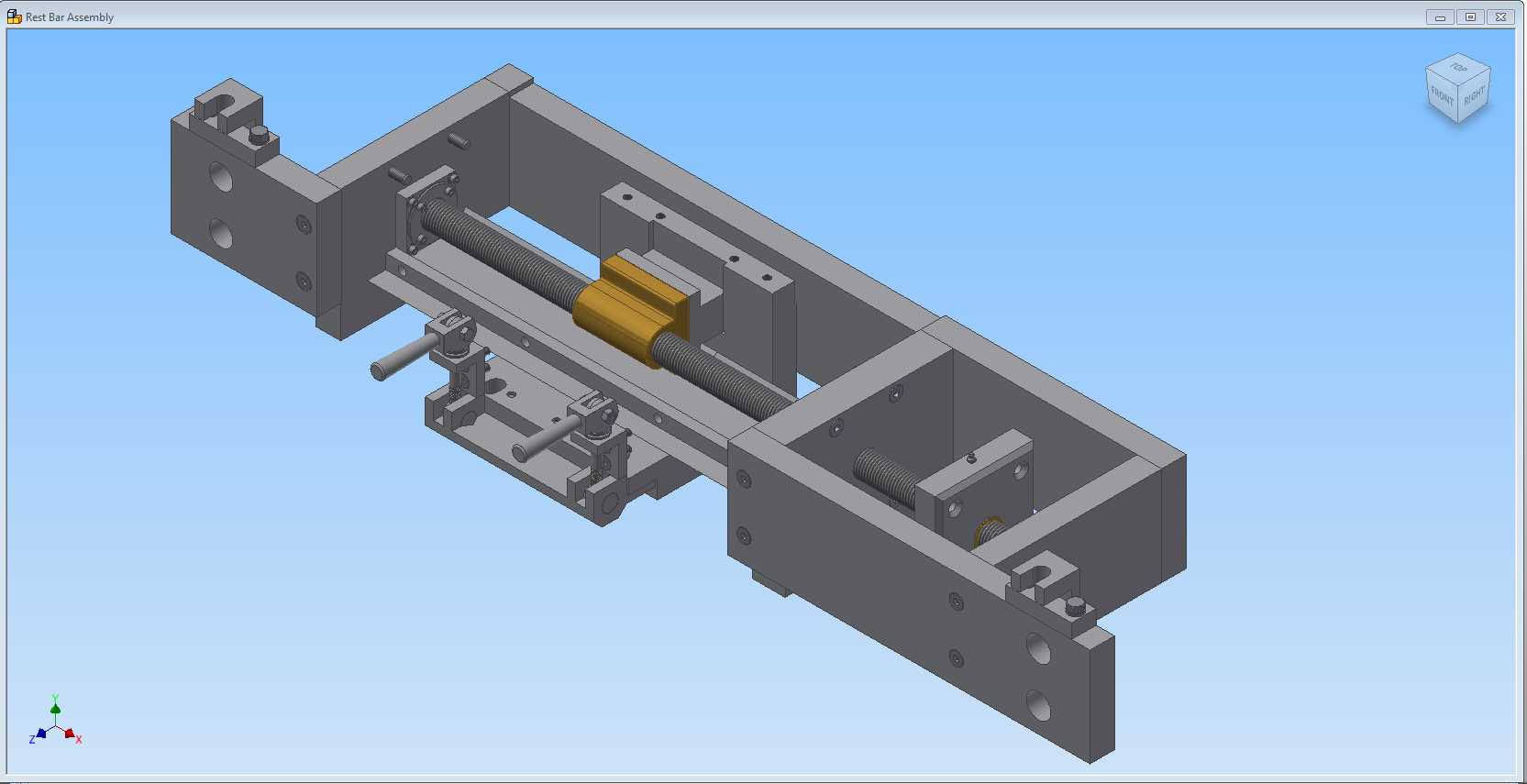

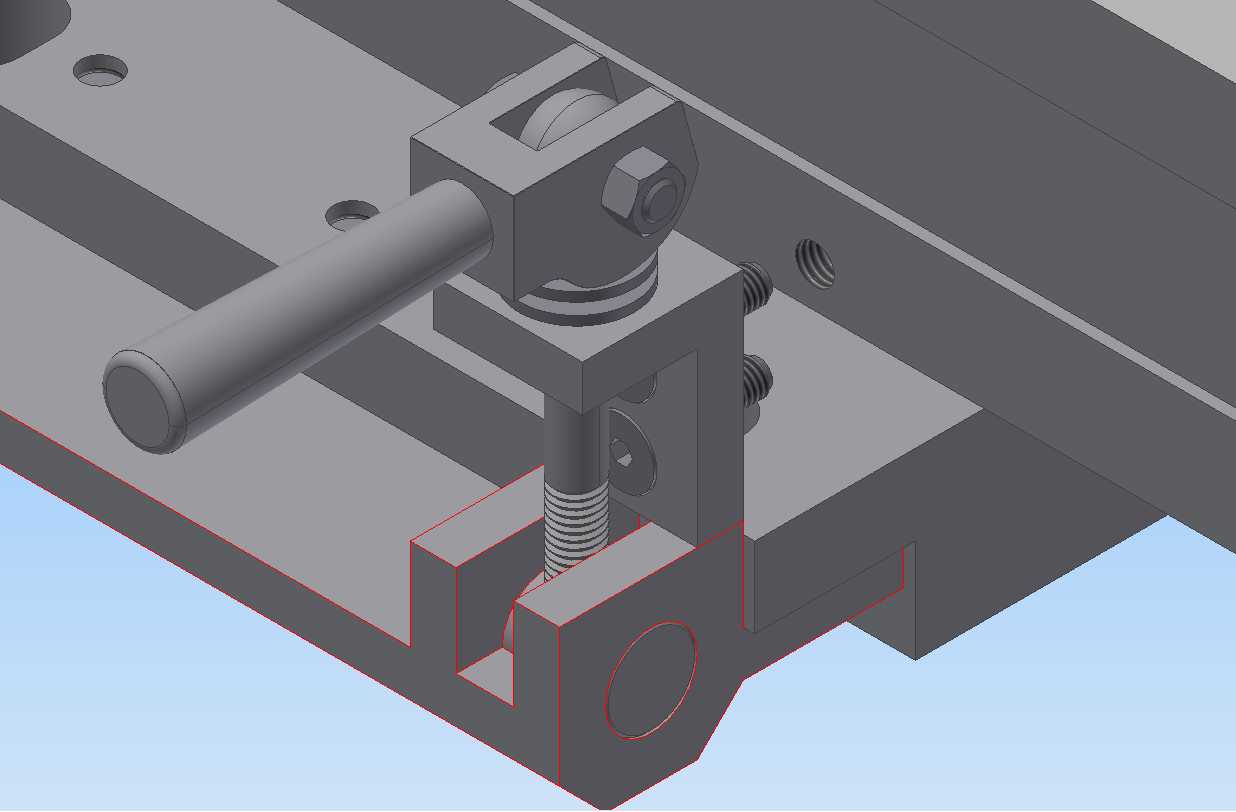

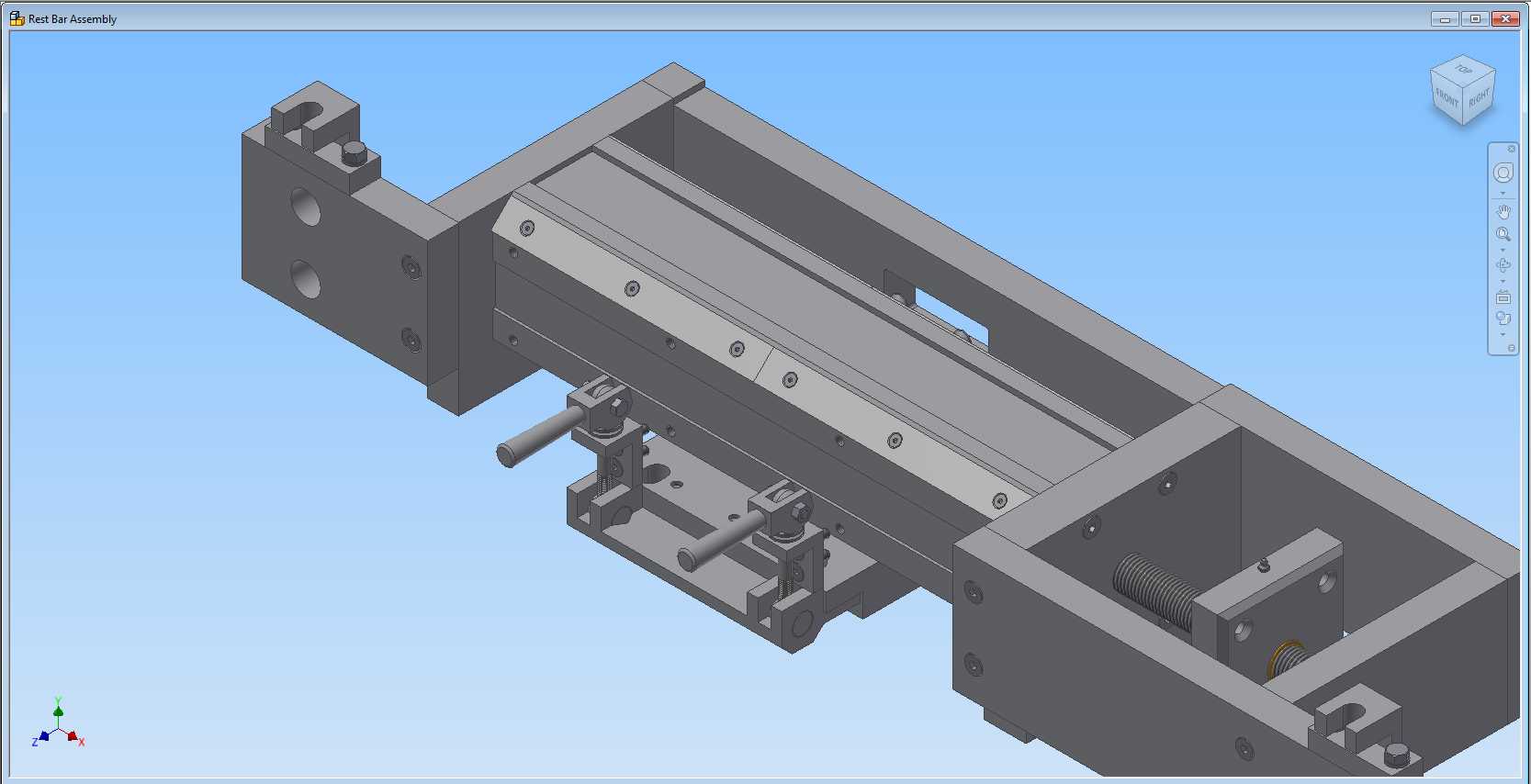

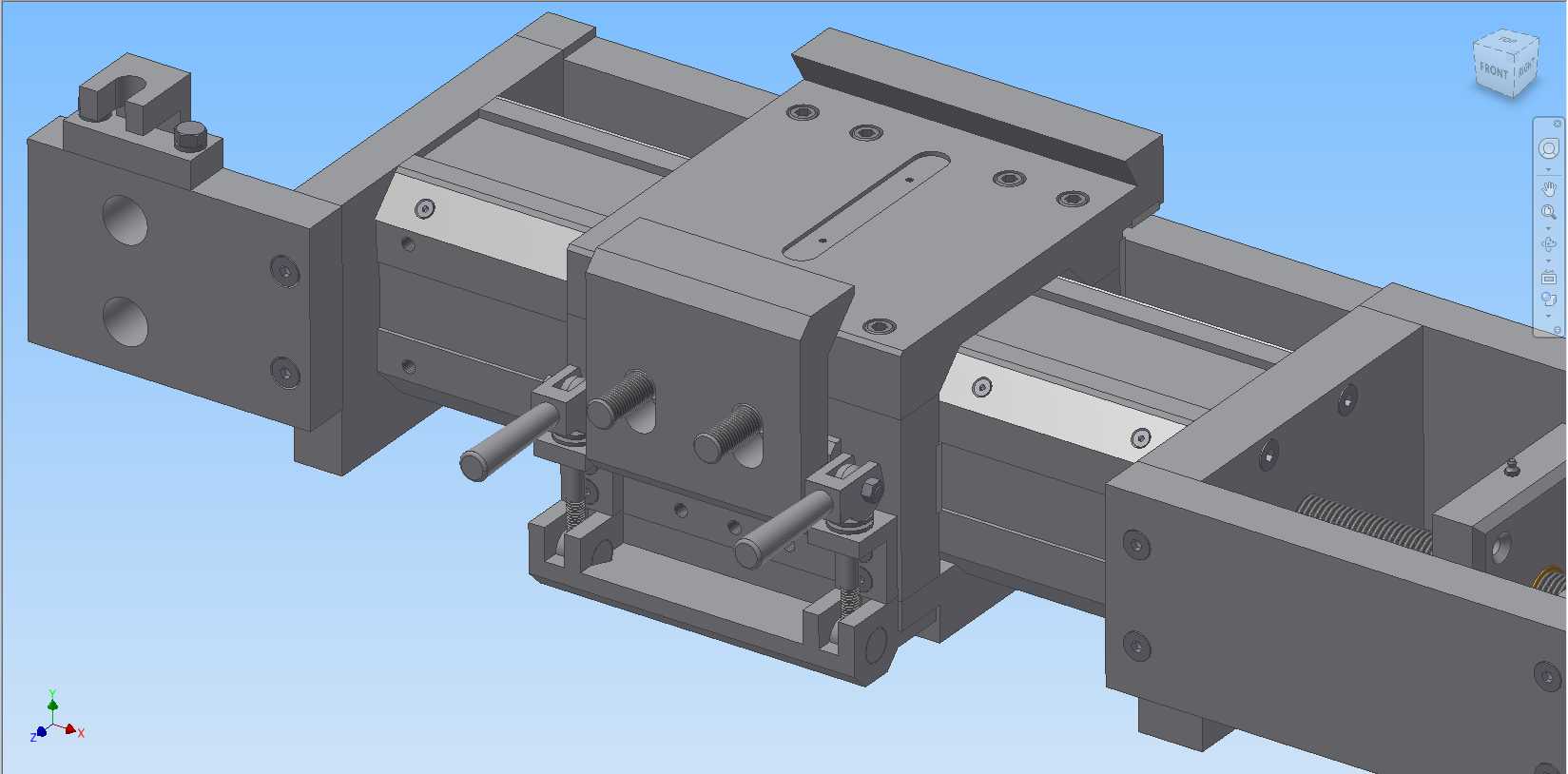

这套结构主要应用在辊道站装配生产线的工位段，核心作用是替换产线上原有老旧的休息条组件，解决原有部件长期运行后出现的定位偏移、承托稳定性不足的问题。在辊道类输送装配线的运行逻辑里，休息条并非供人员休憩的部件，而是线体上用于临时承托待装配工件、在工位停留阶段提供稳定支撑、避免工件随辊道非预期滑动的功能性结构，直接影响工位装配操作的精度与作业效率。从结构设计逻辑来看，整套组件采用模块化拼接思路，主体承托框架采用箱型开放式结构，一方面保证足够的结构刚性，承托不同重量的待装配工件时不会出现形变翘曲，另一方面开放式的腔体预留了足够的调整空间，方便后期维护时调整内部限位组件的位置。两侧的安装支座设计了多组阵列排布的安装孔位，可适配不同宽度规格的辊道线主梁安装面，不需要对原有线体进行大规模切割改造，仅需通过螺栓连接即可完成固定，大幅降低线体改造的施工周期与改造成本。结构中部集成了双组导向滑动组件，搭配可调节的限位挡块，可根据待装配工件的外形尺寸调整承托面的有效宽度与挡止位置，适配多规格同类型工件的工位停留需求，不需要针对单一工件单独更换承托部件。滑动组件采用耐磨导向面设计，长期往复动作下的磨损量控制在较低水平，减少日常维护的频次。在安装边界方面，整套结构的横向安装尺寸适配主流辊道线的主梁间距，纵向安装深度不超出辊道面的下方安全空间，不会与线体下方的传动辊、驱动链条等原有部件产生运动干涉；安装完成后承托面的高度与辊道输送面保持齐平，工件从辊道滑动到承托位时不会出现卡滞、磕碰的问题。结构两端的定位块设计了微调腰型孔，安装时可根据线体的实际安装误差进行±5mm范围内的位置调整，补偿线体长期运行产生的形变偏差，保证承托面与辊道面的平行度误差控制在合理范围内。从功能特性来看，这套结构不需要额外配置动力源，完全依靠工件的输送惯性滑入承托位，配合端部的阻尼缓冲结构抵消工件滑动的冲击力，避免工件硬碰撞产生的外观损伤与结构形变；工位作业完成后，仅需手动拨转侧边的解锁拨杆，即可让承托面下沉低于辊道输送面，工件顺着辊道继续流向下一个工位，操作逻辑简单，一线作业人员不需要经过复杂培训即可快速上手。整套结构的零件拆分逻辑清晰，所有易损件均采用快拆设计，出现磨损后不需要拆卸整套主体结构，仅需单独更换磨损的导向条、缓冲垫等小件即可，后期维护成本极低。在设计过程中，充分考虑了产线现场的复杂工况，所有外露结构均做了倒角去毛刺处理，避免作业过程中剐蹭操作人员或者工件表面；结构的受力点均做了加强筋补强，在工件满负载承托的情况下，整体形变量满足工位装配的精度要求，不会因为承托形变导致装配尺寸出现偏差。
