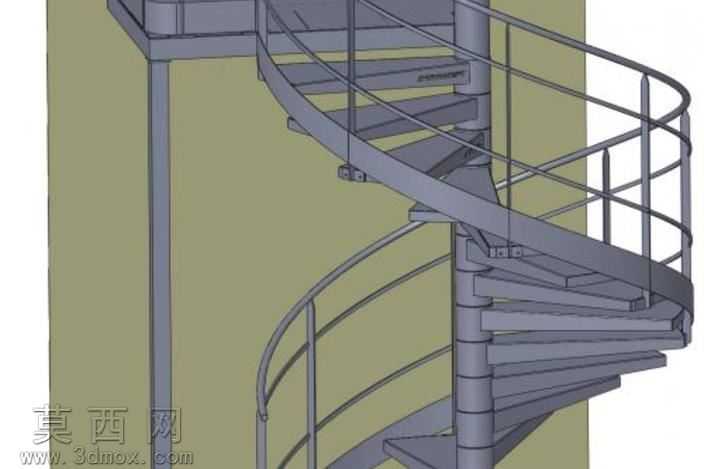

全金属螺旋消防逃生楼梯设计模型

本模型为全金属材质的螺旋消防逃生楼梯三维设计成果，建模过程严格遵循消防疏散设施的结构安全规范，采用自顶向下的参数化建模思路完成整体搭建。建模初期先确定中心承重立柱的基准轴线，以该轴线为螺旋路径的引导线，按照人体工程学与消防疏散的踏步尺寸要求，设定每级踏步的升角、踏面宽度与踢面高度，确保通行时的步幅适配性，避免紧急疏散时出现磕碰、踏空风险。中心立柱采用厚壁无缝钢管的结构设定，建模时通过凸台拉伸、圆周阵列命令生成立柱与踏步的连接支座，每级踏步与支座之间采用螺栓紧固的连接结构，建模时还原了连接耳板、螺栓孔位的细节特征，踏步板采用防滑花纹钢板的材质设定，边缘做圆弧收边处理，避免尖锐棱角造成划伤。外侧防护栏杆采用双道环形扶手搭配竖向立杆的结构，扶手沿螺旋路径平滑扫掠生成，竖向立杆按照规范间距做圆周阵列，与踏步外侧边缘做焊接约束的结构还原，栏杆整体做圆角过渡处理，保证握持与倚靠的安全性。材质渲染阶段，整体金属构件赋予哑光冷轧钢材质，调整金属粗糙度参数模拟工业钢结构的磨砂质感，对连接螺栓、焊缝位置做细微的色差处理，还原真实金属构件的加工痕迹，场景搭配浅素色背景突出楼梯本身的结构特征。设计过程中充分考虑螺旋楼梯的空间利用率优势，在极小的竖向投影空间内实现多层建筑的垂直疏散连通，结构受力上以中心立柱为核心承重构件，外侧栏杆辅助承担部分侧向荷载，每级踏步的悬臂长度经过受力校核设定，避免长期使用出现踏步下挠变形，同时整体模型的所有构件均做可拆分的参数化设定，可根据实际建筑的层高、预留洞口尺寸快速调整踏步数量、整体旋转角度与楼梯总高度，适配不同场景的消防疏散改造需求，模型结构无冗余几何特征，所有装配约束符合实际钢结构楼梯的安装逻辑，可直接用于施工参考、场景装配与结构受力仿真分析。
