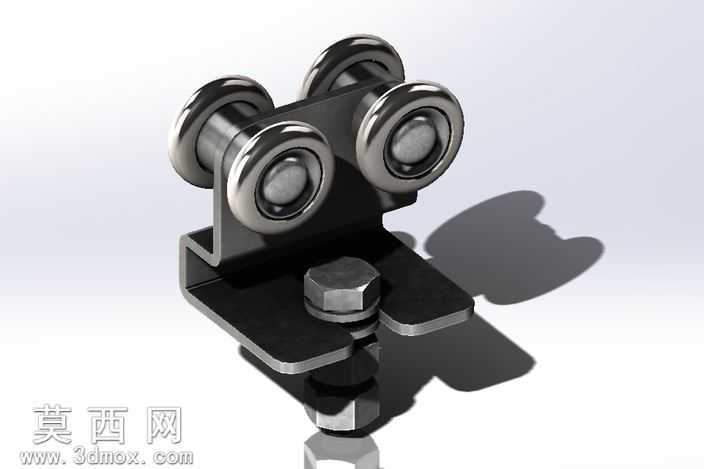

四轮滑动承重导向小车组件三维模型

本作品为四轮滑动导向承重小车组件的三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循机械设计通用规范，对实体结构进行1:1等比例还原，保证各部件尺寸公差符合常规五金配件的装配要求。建模阶段首先完成主体折弯支架的构建，依据钣金折弯工艺特性，还原支架的折弯圆角、安装让位结构，确保支架的结构强度符合承重设计要求；随后依次构建四个导向滚轮、滚轮销轴、锁紧螺栓组件、底部安装板等独立零件，对每个零件的细节特征进行精细化处理，包括滚轮的轴承安装位、螺栓的六角头与螺纹段结构、支架上的滚轮安装孔位与底部安装让位槽，所有零件的配合间隙均按照实际装配需求预留，可直接用于虚拟装配验证与干涉检查。材质与渲染阶段，针对不同部件的实际应用材质进行参数调配：主体金属支架采用发黑处理的碳钢材质，调整金属粗糙度、反射率参数还原哑光黑金属的质感，表现出金属表面细微的磨砂纹理与柔和反光；滚轮采用高硬度轴承钢材质，调整材质的高光与反射参数，还原滚轮金属表面的亮面金属质感，同时表现出滚轮内部轴承的结构细节；锁紧螺栓与螺母同样采用镀锌碳钢材质，区分与支架的色泽差异，还原标准件的金属质感。渲染过程中搭建柔和的工作室光照环境，添加软阴影效果，通过光影关系凸显组件的结构层次与装配关系，清晰展现各部件的位置配合与整体形态。结构设计上，该滑动小车采用双侧双轮的布局形式，四个滚轮对称分布在支架上部两侧，可卡装在对应规格的导轨上实现平稳滑动，底部通过螺栓锁紧结构可连接外部负载，整体结构紧凑，安装调节便捷，最大可承受50公斤的负载重量，可广泛应用于轻型滑动导向机构、小型滑移工作台、自动化设备的滑动工位等场景。建模过程中对所有零件进行参数化约束，支持后续根据实际使用需求调整滚轮尺寸、支架规格、安装孔位等参数，具备良好的可修改性与工程实用性，可直接用于方案演示、工程参考、3D打印验证或生产加工参考。
