台式读数钻检测工装结构设计

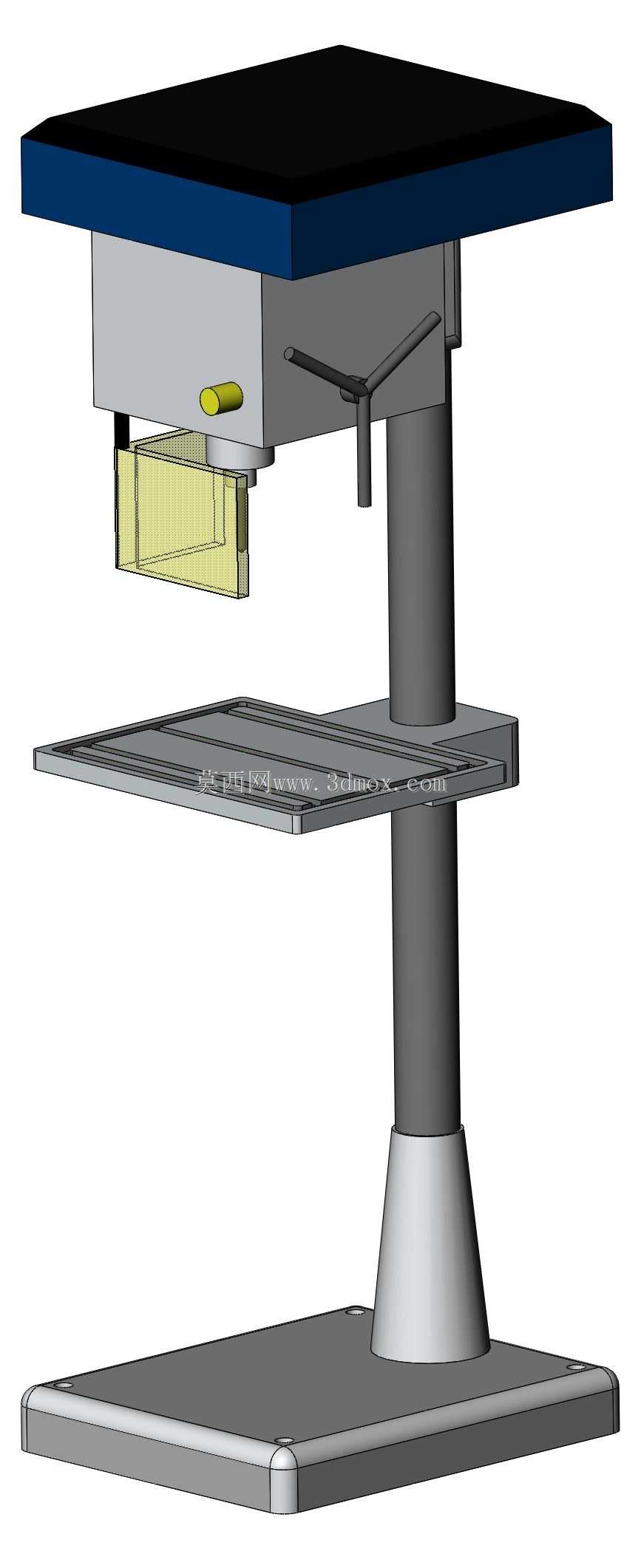

　　该读数钻结构以立式立柱作为核心承载骨架，底部采用宽幅矩形铸铁式基座，基座四角预留沉头安装孔位，可直接通过螺栓固定在重型检测工作台或车间混凝土地面上，安装边界需在基座四周预留至少一百五十毫米的操作与维护空间，避免周边工装干涉工件上下料动作。立柱中段设置可升降的矩形工件载台，载台表面加工有阵列排布的T型槽，用于装夹异形待测工件，载台与立柱之间通过燕尾导轨配合锁紧手柄实现高度位置调整，调整行程覆盖常规小型机械零件的厚度检测范围，锁紧后载台平面的平行度公差可控制在0.02毫米每百米范围内，保证测量基准的稳定性。

　　顶部的测量主机箱体通过悬臂结构与立柱顶端连接，箱体底部伸出测量主轴与读数显示模块，测量主轴可沿垂直方向做微量进给，前端的测头直接接触工件表面，将位移量转化为电信号后传递至前端的黄色数显模块，操作人员可直接读取钻孔深度、工件厚度或形位公差数值。箱体侧面设置的操作手柄用于控制主轴的快速升降与测量触发，手柄的转动阻尼经过调校，单手握持即可完成全行程操作，降低长时间检测作业的劳动强度。主机顶部覆盖深色防护顶板，可阻挡车间环境中的切屑、灰尘落入测量机构内部，顶板边缘做圆角包边处理，避免操作人员装卸工件时发生磕碰。

　　从实际应用场景来看，这类读数钻多用于机加工车间的工序间检测、计量室的精密抽验以及工装夹具的装配校准环节，针对小型冲压件、注塑件、机加工轴套的孔深、台阶高度、平面度参数做快速接触式测量。不同于通用三坐标测量机的复杂编程流程，该设备无需专业计量人员操作，一线检验员只需将工件放置在载台上，调整载台高度使测头接近待测位置，扳动操作手柄即可完成读数，单工件检测耗时可控制在十秒以内，适配批量生产过程中的高频检测需求。

　　设计过程中优先保证整体结构的刚性表现，基座与立柱均采用实心钢结构建模，壁厚预留充足的加工余量，避免测量过程中因结构形变产生读数偏差。载台与主机的相对运动轨迹经过同轴度校核，测量主轴的进给方向与载台平面保持垂直，垂直度公差控制在0.01毫米以内，从结构层面消除阿贝误差带来的测量影响。数显模块的安装位置做了人机工程优化，倾斜角度适配站立操作人员的正常视线范围，无需弯腰或抬手即可清晰读取屏幕数值。设备的整体外形尺寸适配常规车间通道宽度，转运时可通过叉车从基座底部的叉车位完成整体移位，无需拆解主机与立柱部件，安装调试时仅需调整基座底部的调平螺栓即可完成水平校准，大幅缩短现场部署周期。

　　针对不同的测量工况，载台可快速更换专用定位夹具，T型槽结构兼容通用压板、精密平口钳以及定制仿形治具，拓展设备的待测工件类型。测量主轴的测头接口采用标准通用规格，可根据检测需求更换平测头、球测头、尖测头等不同配件，完成深度、厚度、孔径、形位偏差等多类参数的测量。主机箱体内部预留了电路板与传感器的安装腔体，走线沿立柱内部的中空通道布置，外部无裸露管线，既避免车间油污对线路的腐蚀，也防止工件转运过程中刮擦线缆造成设备故障。
