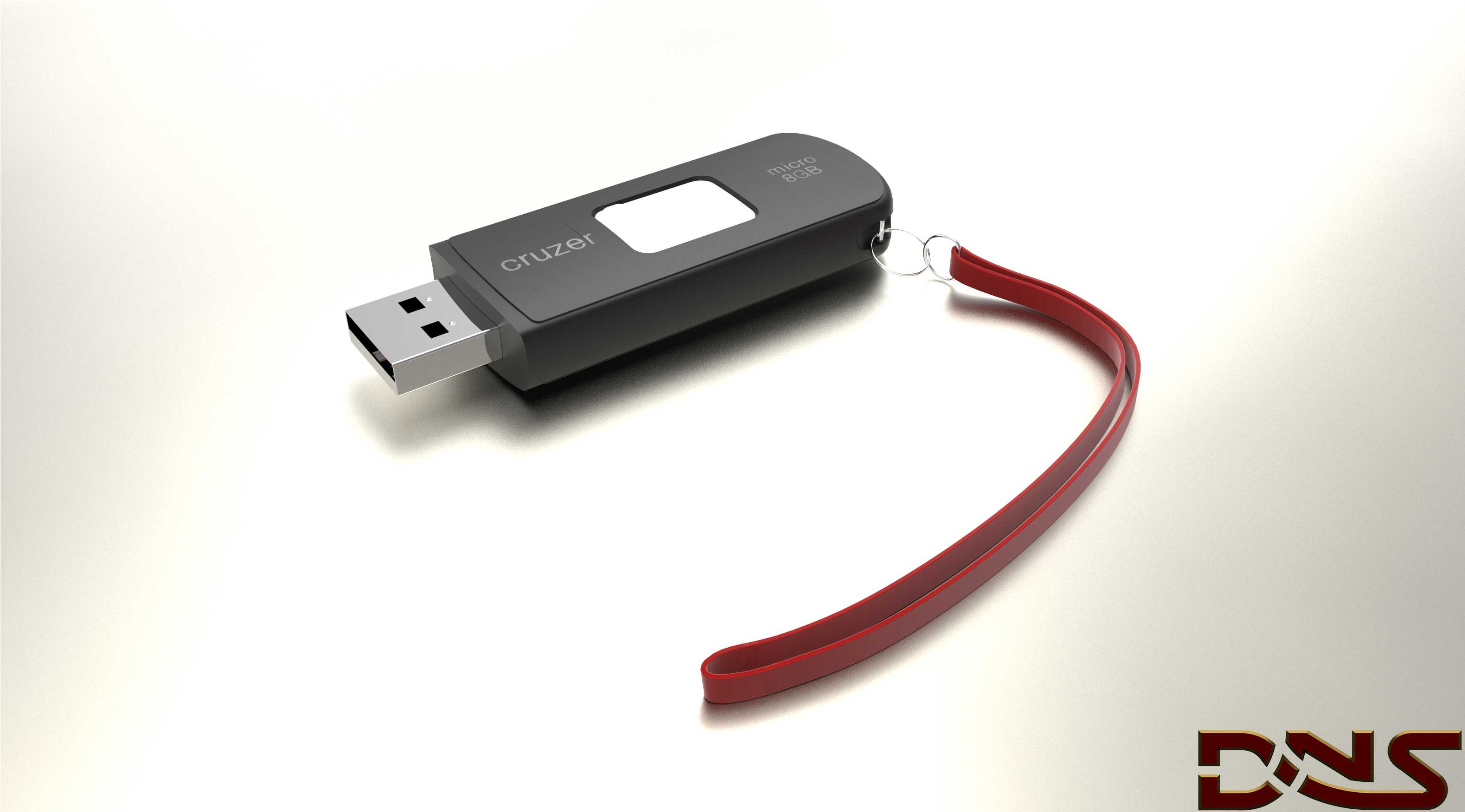

带挂绳便携滑盖U盘外观结构设计

日常办公场景里，这类带挂绳的滑盖U盘是现场技术交底、产线程序拷贝、设备参数备份最常用的移动存储载体，不同于外露式接口的普通U盘，这款产品的滑盖结构在实际使用中能有效避免金属USB接口被磕碰变形，也能杜绝接口进灰导致的接触不良问题，很多车间现场的运维人员都偏好这类结构的存储设备，毕竟产线环境多金属碎屑、粉尘，外露接口的U盘用不了两三个月就会出现接触失灵的情况。从结构设计层面看，这款U盘的主体外壳采用上下扣合的装配方式，壳体边缘做了0.3mm的止口配合，既可以保证装配后的接缝均匀，也能避免日常插拔时壳体松脱，滑盖部分的行程设计刚好覆盖整个USB接口长度，滑动到末端时壳体内部的卡扣会自动卡入定位槽，不会出现使用时滑盖随意移位挡住接口的问题，滑盖表面的镂空区域一方面是做品牌标识的展示位，另一方面也能减少滑盖和主体壳体的接触面积，降低长期滑动后的磨损量，提升结构使用寿命。挂绳部分采用软质TPU材质，和壳体尾部的金属挂环连接，挂环嵌入壳体内部的加强筋位，能承受至少5kg的拉拽力，避免日常挂在工牌、钥匙串上时意外脱落丢失，挂绳做了扁形截面设计，贴附在衣物表面时不会产生硌触感，也不容易和钥匙等物件缠绕。从尺寸边界来看，这款U盘主体长度控制在60mm以内，宽度20mm，厚度9mm，属于常规便携U盘的尺寸范畴，USB接口部分完全符合通用USB2.0/3.0的接口尺寸规范，插入电脑、工控机、设备调试口时不会和相邻的接口产生干涉，很多紧凑型工控机的USB接口间距只有12mm，这款U盘的主体宽度控制在20mm以内，插入后不会挡住旁边的接口，这点在设备调试场景里非常实用，不用为了插U盘拔掉旁边的加密狗或者通讯线。壳体表面做了细磨砂处理，手持插拔时不容易打滑，即使手上沾有少量油污也能稳定施力，金属接口部分的根部做了凸台限位，插入接口时的插入深度控制在标准的14mm，不会因为插接过深顶坏设备母座的内部结构，也不会因为插入过浅导致接触不良。在实际的结构建模过程中，滑盖的导轨间隙控制在0.1mm，既保证滑动时的顺畅度，也不会出现滑盖左右晃动的旷量，壳体内部的PCB安装位做了两个定位柱和一个卡扣，不用螺丝就能固定PCB板，减少装配工序，降低生产组装成本，尾部挂环的安装位做了局部壁厚加厚，避免挂环受拉时壳体开裂。这类U盘除了日常办公存储文件，在工业场景里还常用来存储设备的PLC程序、机床加工代码、检测设备的校准数据，稳定的结构设计能保证在复杂现场环境下长期可靠使用，不会因为结构损坏导致内部存储的数据丢失，滑盖的设计也省去了单独的保护帽，不会出现保护帽丢失的问题，很多一线技术人员都有过U盘保护帽丢失，导致接口进灰损坏的经历，这种一体化滑盖结构刚好解决了这个痛点。建模时需要重点关注滑盖的滑动手感，卡扣的定位力度要控制在合适范围，滑动时的阻尼感均匀，不会出现过松或者过紧的情况，壳体的分模线设置在侧面的棱线位置，避免分模线出现在手持接触的正面区域，提升握持的触感，挂绳和挂环的连接位置做了圆角过渡，避免长期弯折后挂绳出现断裂。
