汽车前照灯H7卤素灯泡结构设计

在乘用车与商用车的前照明系统设计中，H7规格卤素灯泡是近光、远光以及辅助远光功能的核心发光部件，这类单灯丝灯泡的适配场景覆盖绝大多数在售燃油车型的前大灯总成，部分改装雾灯、辅助射灯也会采用该规格作为发光源。从实际装车工况来看，该灯泡需要在-40℃到120℃的舱内温度区间稳定工作，同时要耐受车辆行驶过程中产生的持续振动、路面颠簸带来的冲击载荷，还要满足大灯总成内部的防水防尘密封要求，因此结构设计上的每一处细节都直接关联照明可靠性与使用寿命。

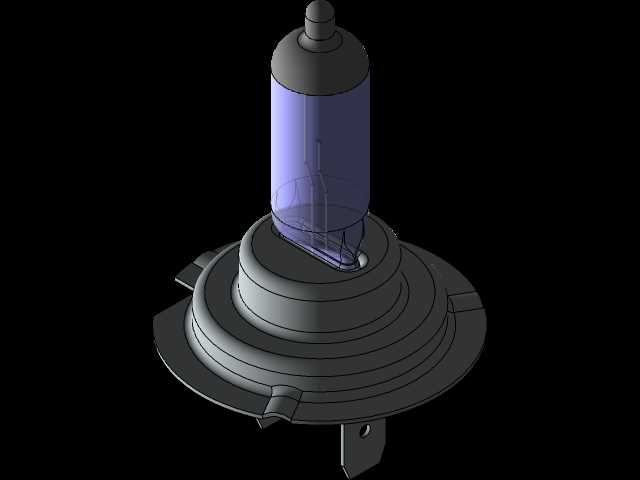

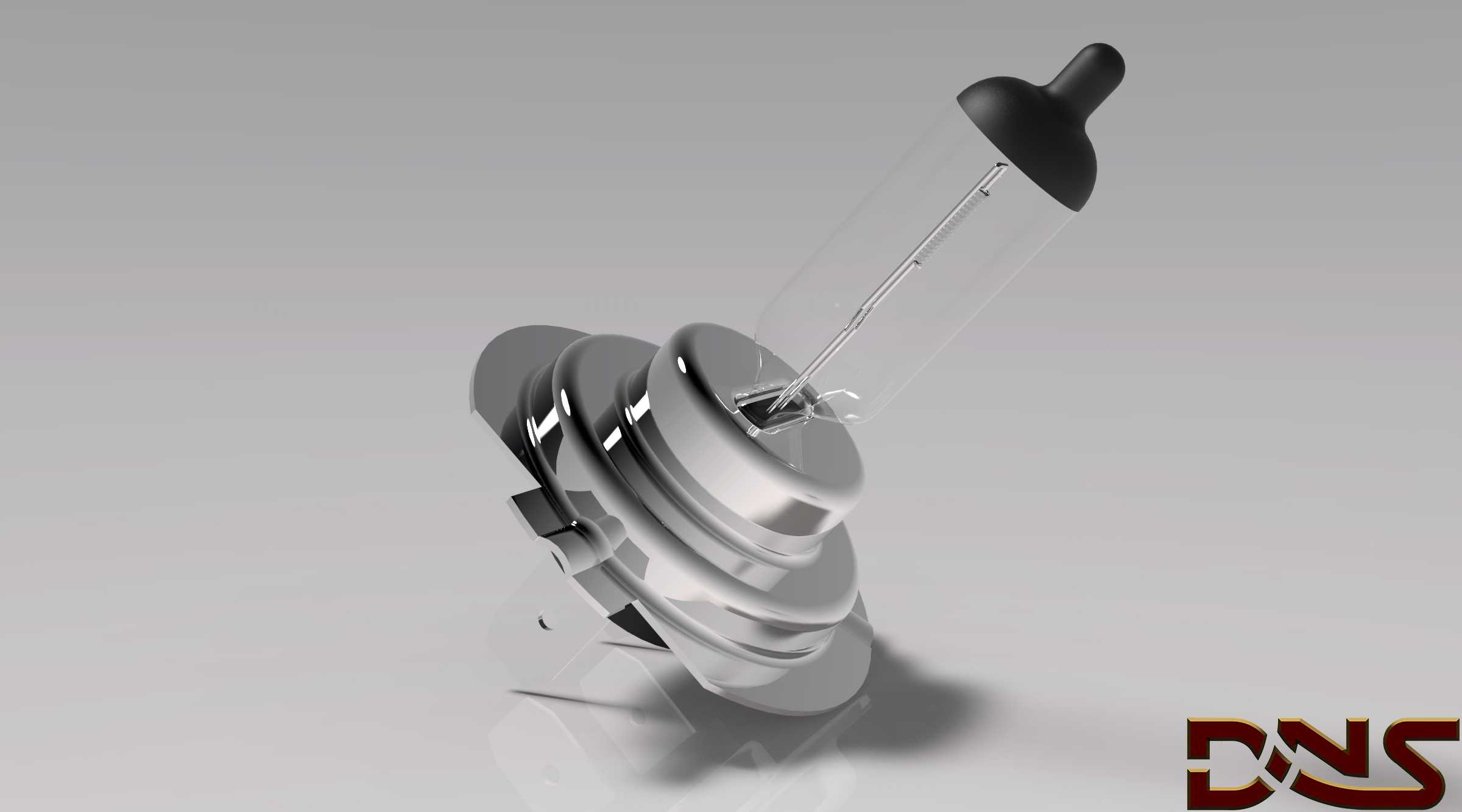

从结构组成来看，该灯泡主要分为玻壳、灯丝组件、灯头基座三个核心部分。玻壳采用硬质硼硅酸盐玻璃吹制而成，透光率控制在92%以上，内部抽真空后充入卤素混合气体，利用卤钨循环原理减少灯丝钨的蒸发损耗，避免玻壳过早发黑影响光通量输出。灯丝采用双螺旋绕制的钨丝结构，精准固定在玻壳的光学焦点位置，灯丝的支撑脚采用钼材料加工，既保证高温下的结构强度，又能匹配玻璃的热膨胀系数，避免冷热冲击下出现玻壳开裂的问题。玻壳顶端的黑色遮光帽是容易被忽略的设计细节，这个结构的作用是遮挡灯丝向上散射的杂光，避免光线直接射入对向驾驶员视野造成眩目，同时配合大灯反射镜的配光设计，将光线精准投射到路面规定的照明区域，满足机动车前照灯配光性能的强制标准要求。

灯头基座是整个灯泡的安装定位核心，采用金属冲压与铆接工艺成型，外部的三道环形凸台结构是与大灯灯座卡接配合的定位结构，安装时只需将灯泡对准灯座卡槽推入后旋转一定角度即可完成锁止，不需要额外的紧固件，维修更换时的操作效率很高。基座底部的三个插片是电源连接端子，采用镀镍铜材加工，既保证导电性能，又能避免长期使用后氧化导致的接触不良，插片的位置度公差控制在±0.1mm以内，确保插入灯座接插件时不会出现卡滞、虚接的问题。基座与玻壳的连接位置采用耐高温密封胶泥压合密封，能够阻止水汽、灰尘进入玻壳内部，同时缓冲车辆振动对玻壳的冲击，避免玻璃与金属硬接触导致的碎裂问题。

在整车照明系统的匹配设计中，H7灯泡的安装边界有严格的尺寸要求，灯泡总长度、灯头基座的直径、灯丝相对于安装基准面的位置度都有统一的行业标准，这样才能保证不同厂商生产的同规格灯泡可以直接互换，不需要重新调整大灯的调光参数。建模过程中需要重点关注灯丝相对于灯头定位基准的位置精度，这个尺寸直接决定了大灯的照明光形是否符合法规要求，如果灯丝位置偏移超过0.3mm，就会导致光形偏移、照明范围不足或者眩目问题，无法通过整车的灯光检测。另外玻壳的外形曲面需要与大灯内部的防尘罩空间做干涉检查，确保灯泡安装后不会与防尘罩、反射镜等周边部件发生刮碰，同时要预留足够的散热空间，避免灯泡工作时的高温烘烤周边塑料部件导致老化变形。

从实际使用的角度来看，这类灯泡的设计寿命通常在300-500小时，结构设计上的细节优化能够有效延长使用寿命，比如灯丝支撑结构的抗振设计，在车辆长期颠簸行驶时可以减少灯丝的共振幅度，避免灯丝过早断裂；玻壳内部的卤素气体填充压力经过精准计算，既保证卤钨循环的效率，又避免高温下玻壳内部压力过高导致的炸灯风险。在三维建模过程中，除了还原可见的外部结构，还需要对内部灯丝、支撑脚、导电端子的连接结构做准确表达，方便后续做大灯总成的热仿真分析、振动模态分析时提供准确的模型基础，也能为维修更换时的配件选型提供直观的结构参考。
