镂空框架式立方格构多孔结构

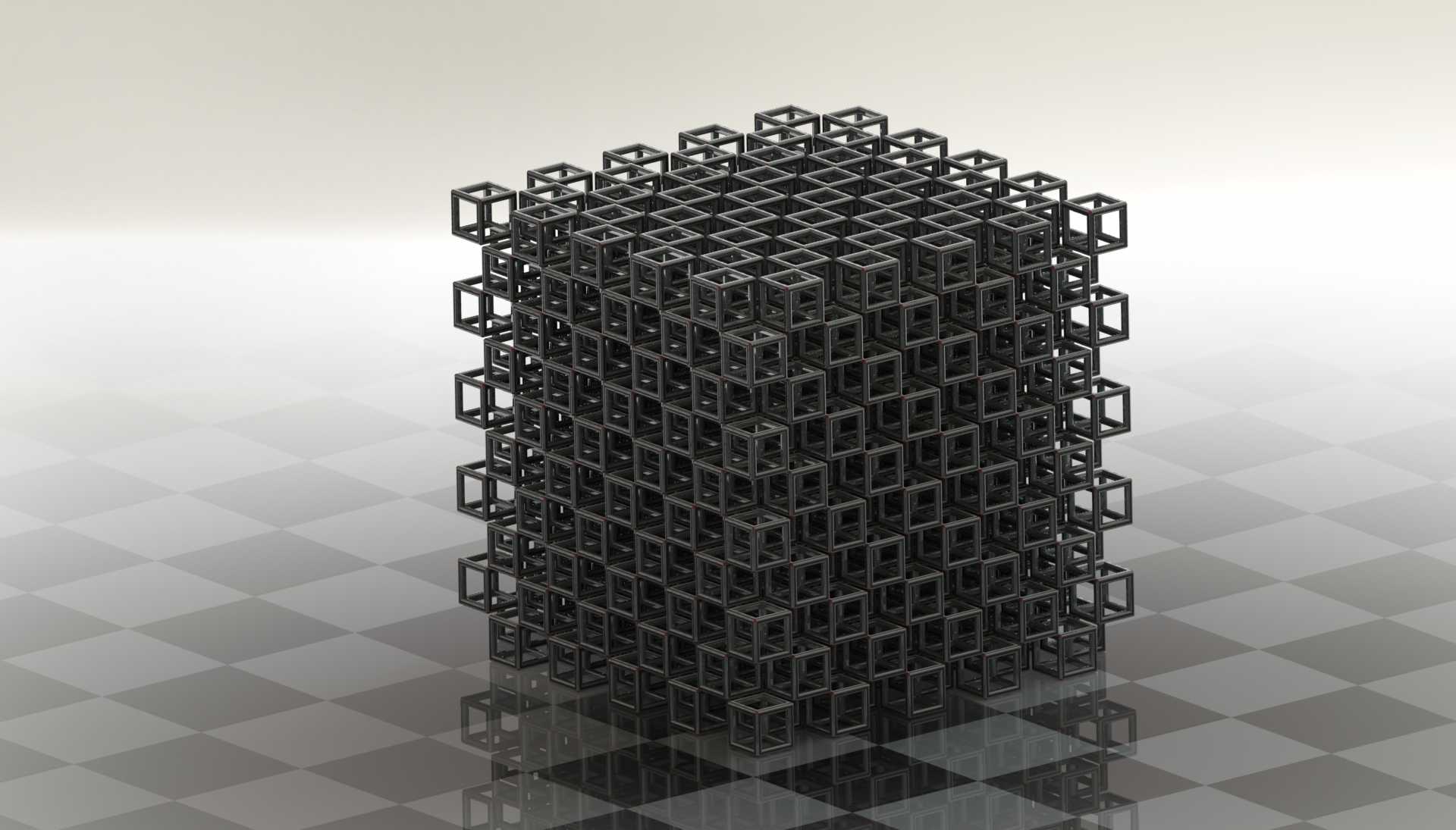

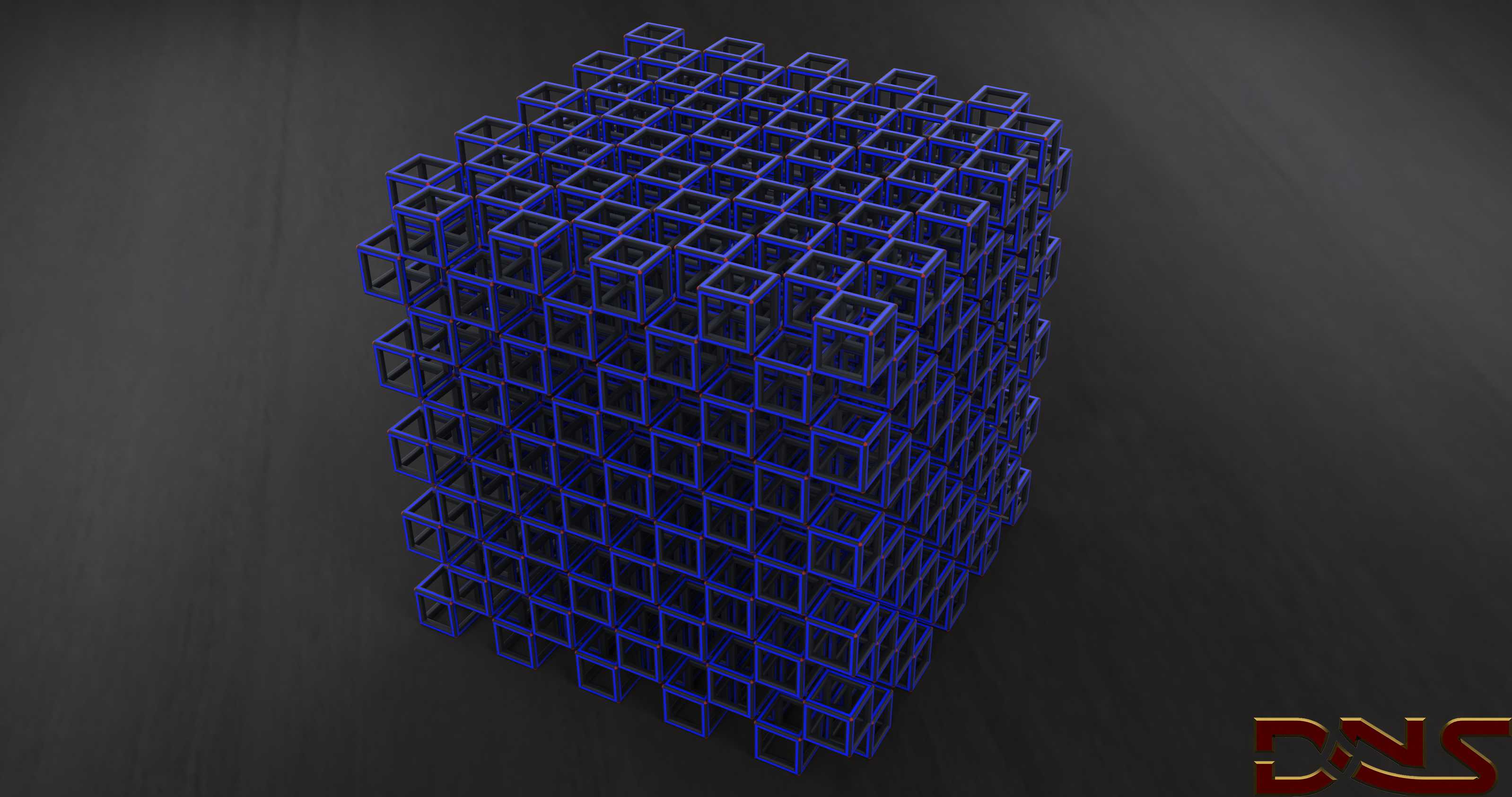

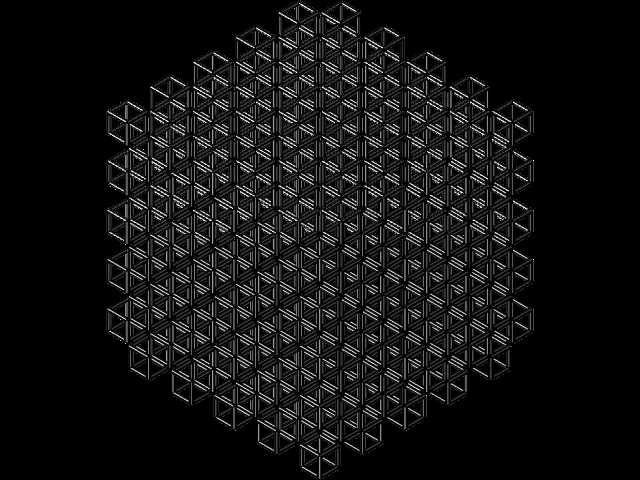

这类镂空框架式立方格构结构，在轻量化承载构件、缓冲吸能模块、流体整流填料、换热扰流单元等场景中有着广泛的实际应用。从结构设计逻辑来看，整体以正立方体为基础构型边界，采用等截面方形杆件沿三维正交方向拼接，形成周期性重复的单元立方空腔，每个单元空腔的杆件连接节点均为直角刚接，保证整体结构的受力连续性，避免节点处出现应力集中导致的结构失效。

在实际工程应用中，这类结构常作为填充内芯嵌入到封闭壳体内部，比如用于缓冲防护的设备防撞垫内芯，通过杆件的逐级屈曲变形吸收冲击能量，相比实体立方结构重量可降低七成以上，同时吸能效率提升近四成；在换热设备的流道内布置该结构时，镂空的连通空腔可以引导流体不断分割、扰流，破坏流体边界层的稳定状态，大幅提升换热面的热交换效率，同时正交的杆件不会造成过大的流阻损失，适配中低流速的换热工况。

设计过程中需要重点控制杆件的截面边长与单元空腔的边长比例，通常杆件截面边长取单元空腔边长的八分之一到六分之一，既保证整体结构的比强度满足承载要求，又避免杆件过粗导致整体重量超标、镂空率不足。结构的外轮廓为标准正立方体，六个外端面均为平齐的框架端面，安装时可以直接与相邻的安装面贴合，不需要额外加工适配的连接面，若作为模块化拼接单元使用，相邻单元的端面杆件可以直接通过焊接、粘接或者卡扣结构拼接，扩展成大尺寸的格构整体，适配不同尺寸的安装空间需求。

从受力特性来看，该结构沿三个正交轴向的抗压、抗剪性能基本一致，属于各向同性的多孔结构，在承受多方向复合载荷时不会出现某一方向刚度骤降的问题，适合用于承载方向不固定的工况场景。比如在无人机的机体承力夹层中使用该结构时，各个方向的飞行过载都能被结构均匀承载，不会因为飞行姿态变化导致局部结构失稳；在物料筛分设备的筛网支撑框架中应用时，镂空的空腔不会阻碍筛下物料的通过，同时框架的整体刚度可以支撑筛网承受物料的冲击载荷，避免筛网出现凹陷变形。

建模过程中需要保证所有杆件的轴线严格对齐三维正交网格，节点处的杆件连接要完全共节点，避免出现几何间隙或者重叠，否则后续进行有限元力学仿真或者3D打印制造时，会出现节点应力计算失真、打印支撑难以去除的问题。结构的所有棱边均做了极小的圆角过渡，避免直角棱边在承受交变载荷时出现疲劳裂纹源，提升结构的疲劳使用寿命。对于需要减重到极致的航空航天应用场景，还可以在杆件内部设置中空通道，进一步降低结构重量，同时保证杆件的抗弯截面模量满足设计要求。

在安装边界方面，该立方体结构的六个面均为对称结构，没有固定的安装方向要求，现场装配时不需要区分朝向，可大幅降低装配出错的概率，提升装配效率。如果作为流体分布器的填料使用，相邻立方体单元之间预留1到2毫米的间隙即可，既保证流体可以在单元之间均匀分配，又不会出现过大的旁流损失；如果作为承载结构使用，单元之间需要紧密贴合，必要时在端面涂抹结构胶增强连接强度，保证载荷可以在相邻单元之间有效传递。
