车载四路功率音频放大器结构设计

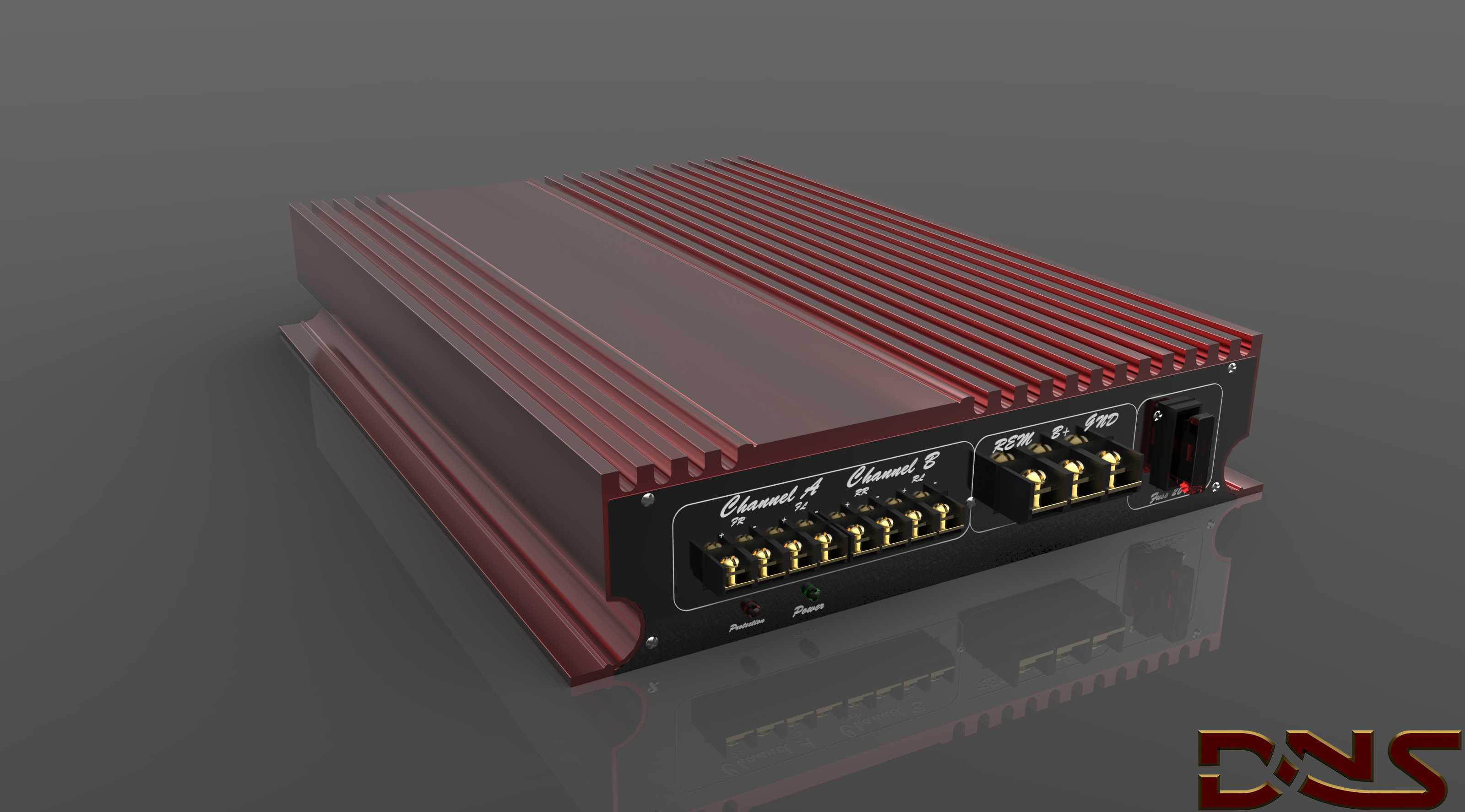

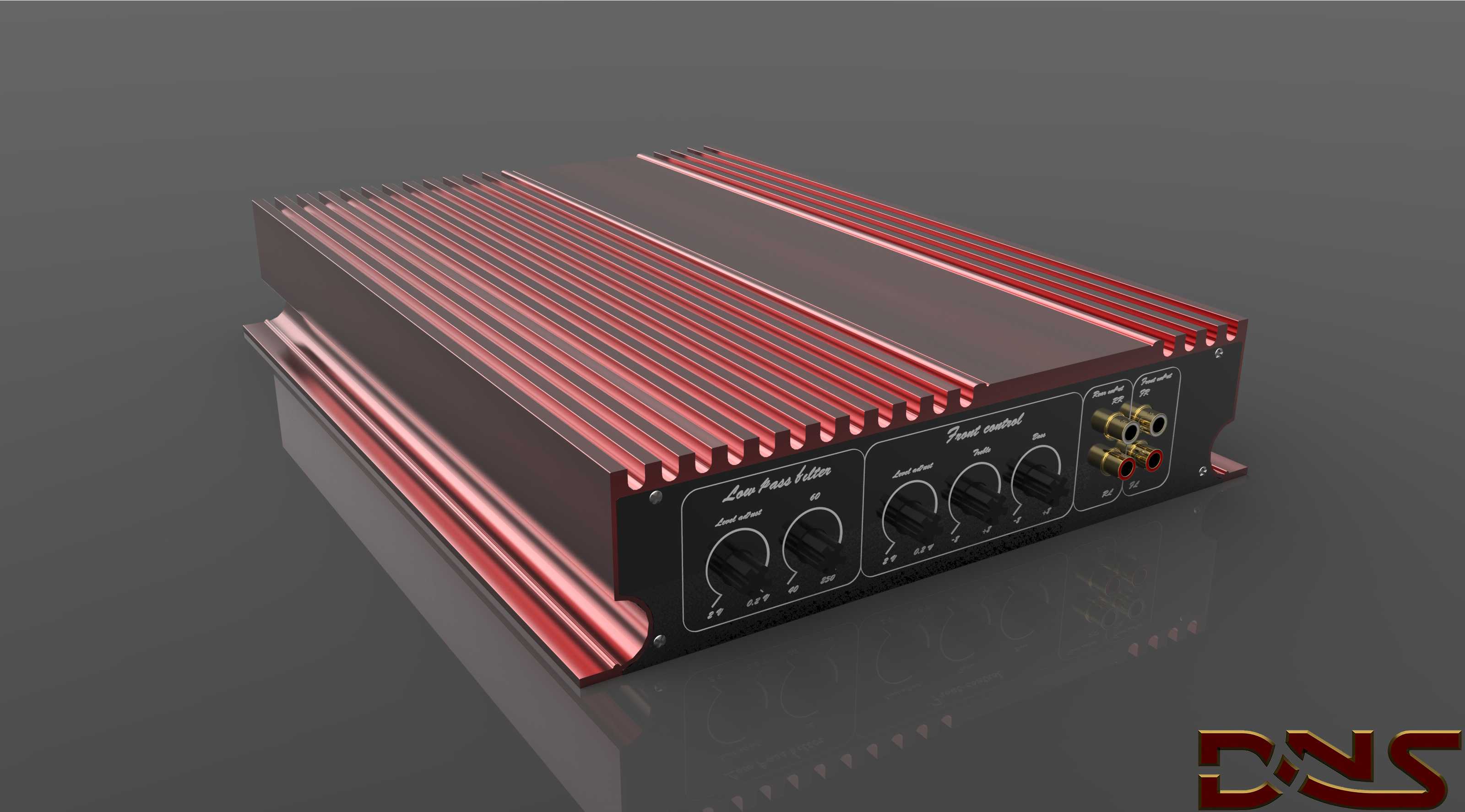

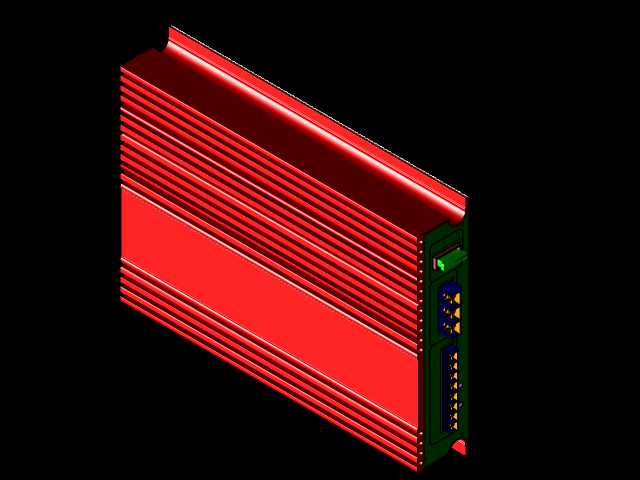

这款音频功率放大设备主要面向车载音频改装、小型商用扩音场景设计，核心作用是将前端音源输出的弱电平信号进行功率放大，驱动车载扬声器或小型专业音箱发声，弥补原车主机输出功率不足导致的动态范围窄、低频下潜不足的问题。从结构设计来看，整机采用拉伸铝型材作为主体外壳，外壳表面一体加工出平行排布的散热鳍片，鳍片高度与间距经过热仿真校核，在设备满功率输出时，功率管产生的热量可以通过铝壳体直接传导到鳍片表面，依靠车辆行驶过程中的自然对流完成散热，无需额外加装散热风扇，避免了风扇运转带来的底噪干扰，同时也减少了运动部件带来的故障点。前面板区域集中布置了所有调节与接口部件，从左至右依次设置了输入增益调节、高低通滤波调节、前后声道平衡调节旋钮，旋钮采用嵌入式安装结构，旋钮帽与面板表面齐平，避免车辆行驶过程中误触改变参数；接口区域布置了RCA音频输入端子与功率输出接线柱，端子座采用阻燃PA66材质注塑成型，与铝壳体之间设置绝缘衬套，避免大电流输出时出现短路打火风险。设备的安装边界设计充分考虑车载安装场景，壳体两侧预留了标准化的安装固定耳，固定耳上开有长圆形安装孔，可以适配不同车型的安装位公差，安装孔中心距符合车载电子设备通用安装规范，不需要额外制作转接支架即可直接固定在车辆座椅下方、后备箱侧围等常规功放安装位置。外形尺寸方面，整机长度控制在280mm以内，宽度170mm，总高度含底部减震垫不超过55mm，能够适配绝大多数乘用车辆座椅下方的预留安装空间，不会与座椅滑动导轨、车内线束产生干涉。内部结构采用分层布局，功率放大板紧贴铝壳体内壁安装，接触面之间涂覆导热硅脂降低热阻，信号处理板与功率板之间通过屏蔽排线连接，避免功率级大电流信号串入前级产生电流声；电源输入部分设置了独立的保险座与滤波电路，能够滤除车辆发电机运转时产生的电源纹波，避免音频输出出现随发动机转速变化的啸叫。在实际使用场景中，这款设备既可以搭配原车主机使用，通过高电平输入接口直接对接原车喇叭输出线，也可以搭配后装的DSP音频处理器，通过低电平RCA接口输入信号，支持四声道独立输出，可以同时驱动前后门的套装扬声器，也可以通过桥接方式驱动单路低音炮，满足不同用户的音响改装需求。外壳表面采用阳极氧化处理，红黑撞色的外观设计既提升了壳体的耐腐蚀性能，也适配改装场景下的视觉风格，壳体边角处做了R3圆角处理，避免安装过程中划伤车内内饰或者施工人员的手部。接线端子的标识采用激光蚀刻工艺，长期使用不会因为擦拭、温度变化出现标识脱落的问题，方便后期检修与线路调整。设备底部粘贴有三元乙丙橡胶减震垫，能够缓冲车辆行驶过程中产生的振动，避免内部电路板因为长期振动出现元器件虚焊、接插件松脱的问题，提升设备在车载颠簸环境下的使用寿命。
