欧宝Corsa D车载中控安装固定支架结构

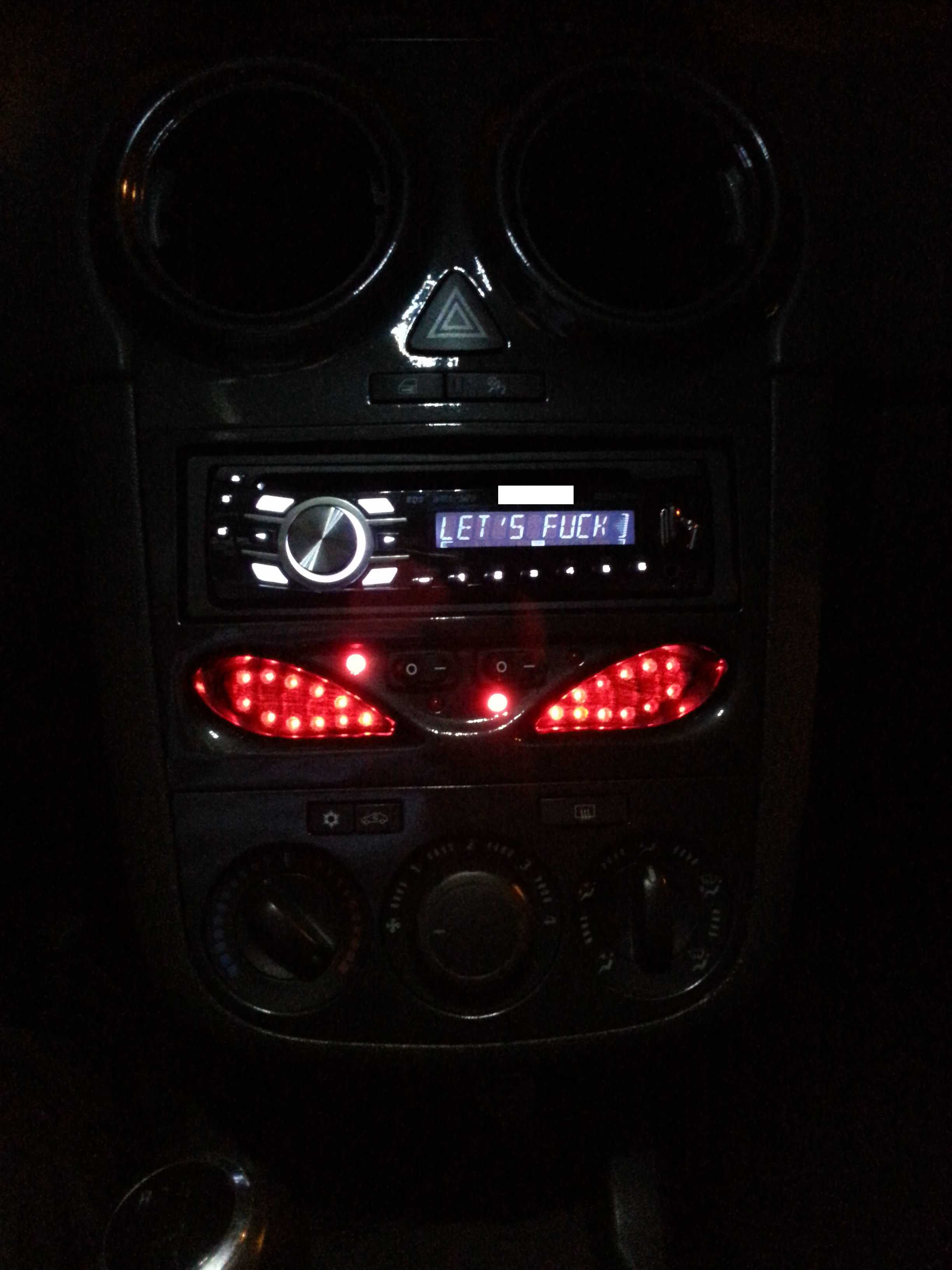

这款车载中控安装支架是适配欧宝Corsa D车型的内饰承载部件，主要用于固定车载多媒体主机、空调控制模块以及相关中控功能按键，是仪表台内部衔接车身钣金与外露中控饰板的核心承载结构。从实际装车场景来看，该部件位于驾驶舱前排中央仪表台的中部区域，上沿承接仪表台上部的饰板安装位，下沿衔接空调出风口与换挡区域的过渡结构，左右两侧分别对接主驾侧仪表台骨架与副驾侧的储物盒安装边界，属于内饰装配中定位精度要求较高的结构件。

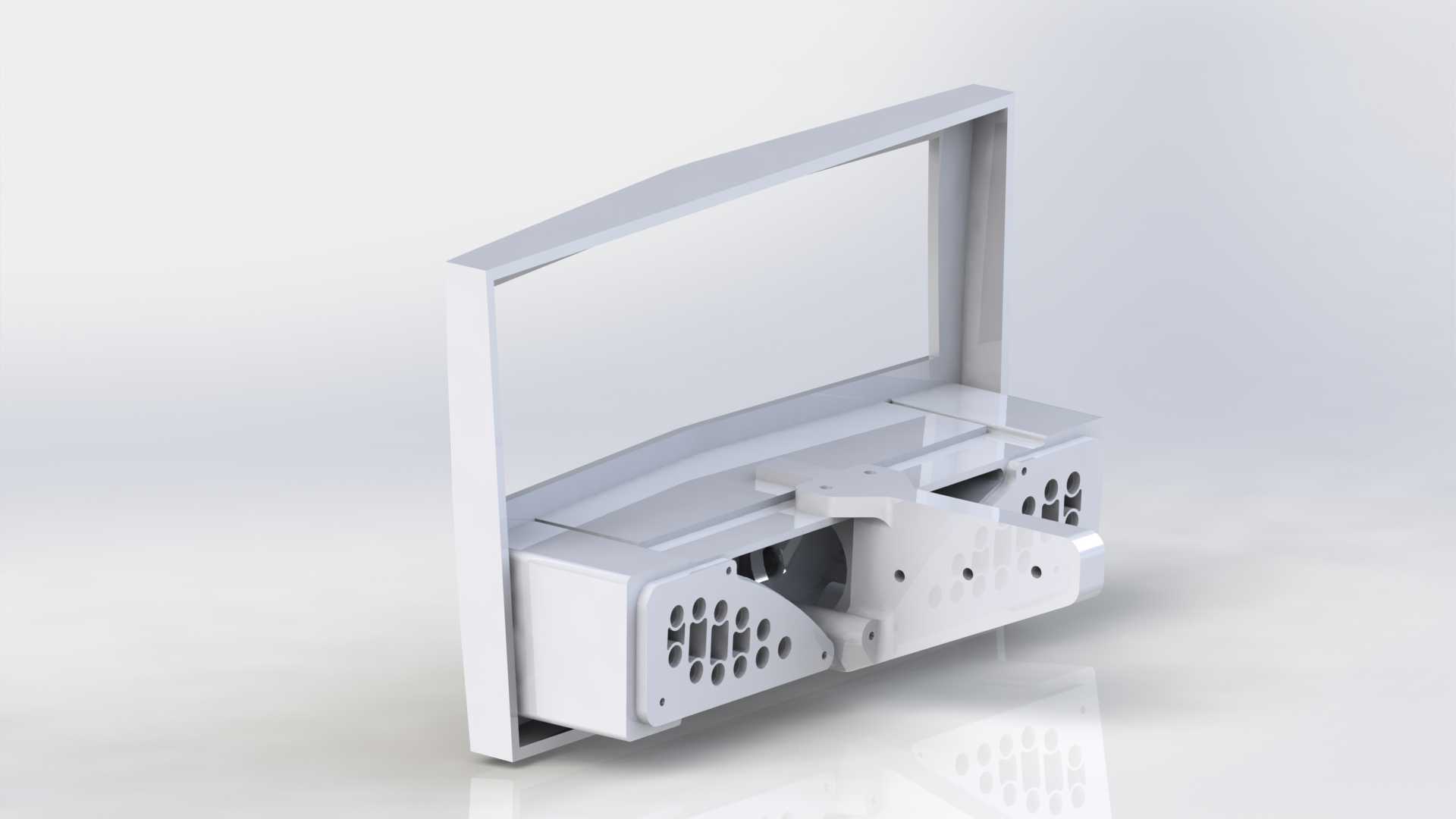

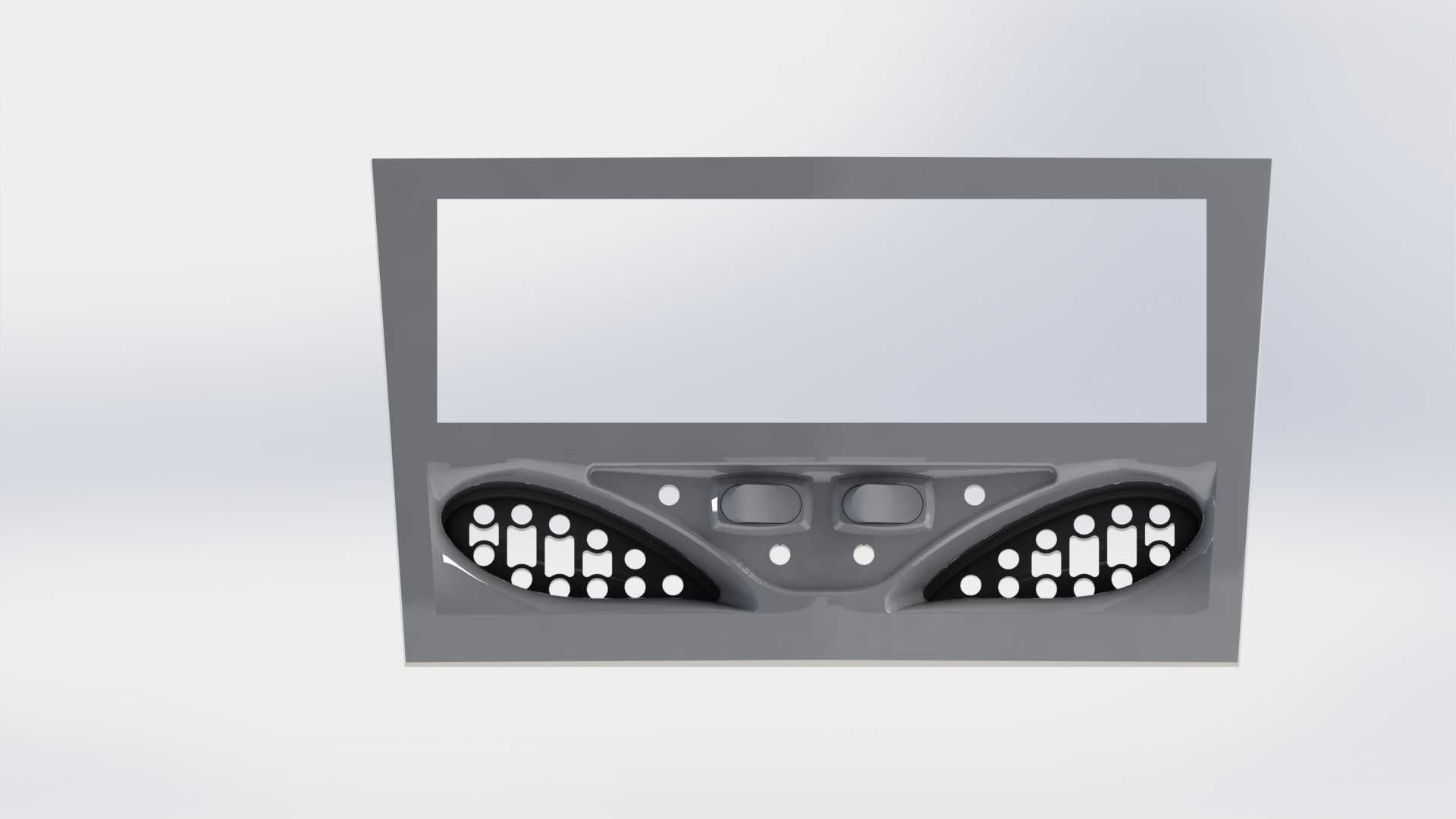

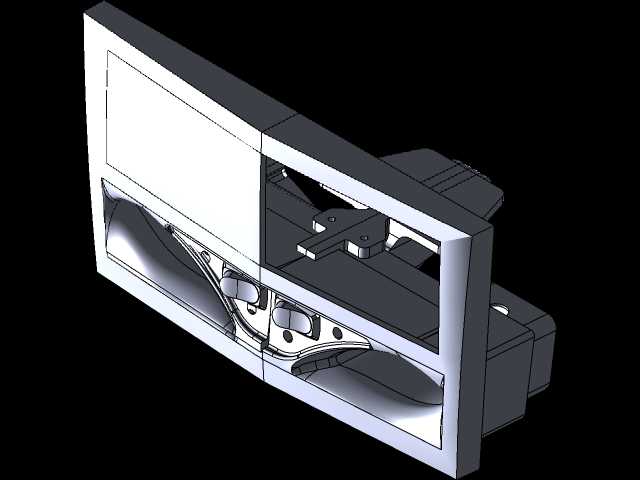

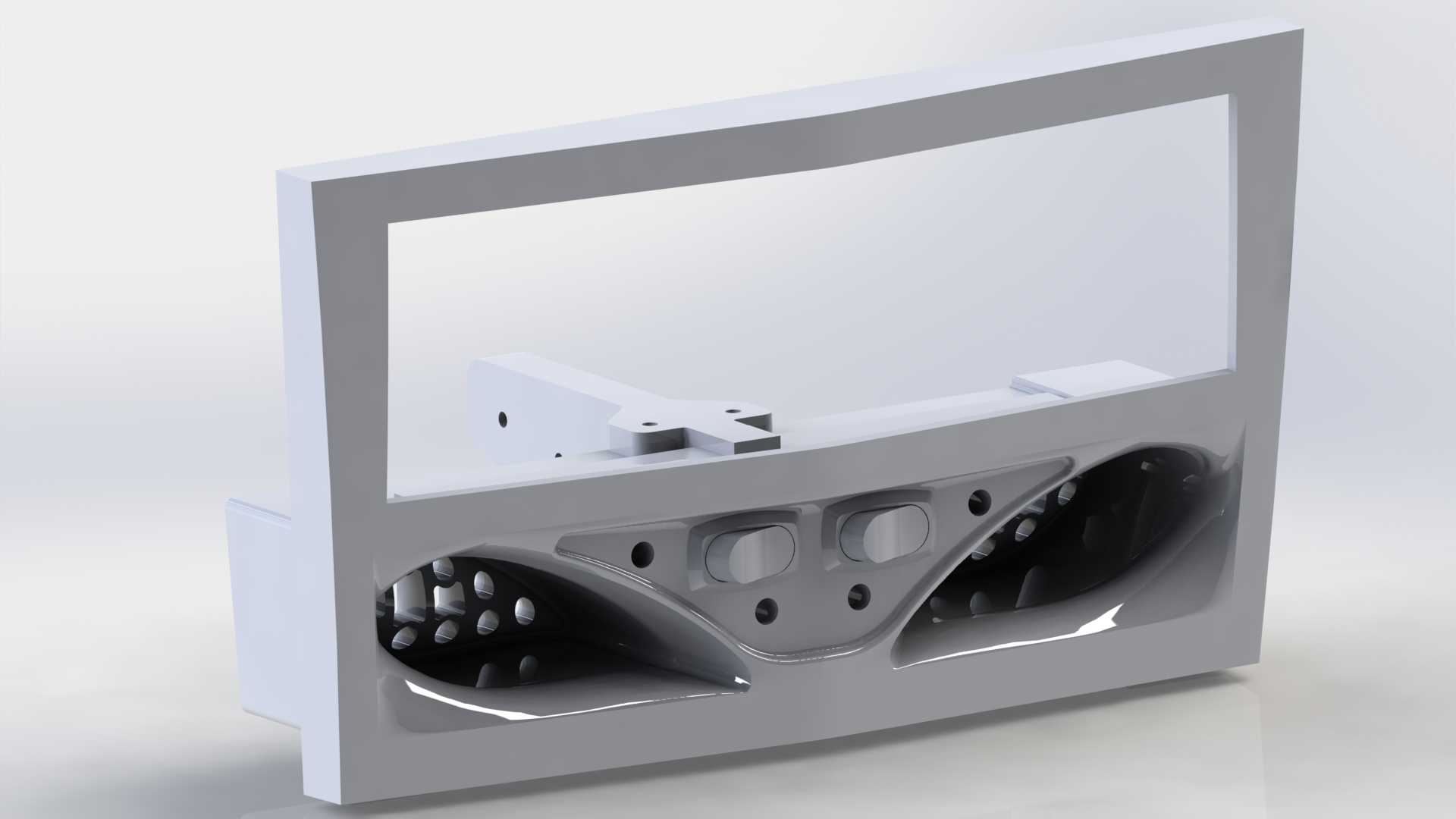

从功能特性上看，该支架采用一体化注塑成型的基体结构，上部预留的矩形大开口是车载多媒体显示屏的安装避让位，开口四周设计有均匀分布的螺丝柱与卡扣卡槽，能够直接卡装原厂规格的多媒体主机，不需要额外增加转接固定片，装配时可以直接将主机推入开口，通过侧边的卡扣实现预定位，再用螺丝锁紧四角的固定柱即可完成主机安装，能有效减少装配工序，提升总装线的装配效率。下部的异形曲面区域是空调控制旋钮与功能按键的安装位，两个圆形的旋钮安装座做了加厚处理，能够承受旋钮长期旋转操作带来的扭矩载荷，避免长期使用后出现旋钮松动、位置偏移的问题；两侧的内凹弧形结构是中控侧出风口的导风衔接位，结构上做了光滑的曲面过渡，能够减少风阻，避免空调出风时产生异常风噪，同时曲面的弧度完全匹配仪表台饰板的安装轮廓，装配后不会出现段差、缝隙不均的问题。

在设计思路上，这款支架优先考虑了装配兼容性与结构强度的平衡，基体材料选用改性ABS注塑材质，既能够保证足够的结构刚性，承载多媒体主机与空调模块的重量，又具备一定的韧性，在车辆行驶产生持续振动的工况下，能够吸收部分振动能量，避免固定部位出现应力开裂。支架背部设计有多个纵横交错的加强筋，加强筋的走向完全顺着部件的受力方向分布，在螺丝柱、卡扣安装位等应力集中的位置，加强筋做了局部加厚处理，同时做了圆角过渡，避免注塑成型时出现缩痕、应力集中等缺陷。安装定位点的设计完全遵循车身装配的基准统一原则，所有的安装孔位都以车身钣金的主定位孔为基准进行公差分配，孔位公差控制在±0.2mm以内，能够保证装配后整个中控面板与周边饰板的缝隙均匀，不会出现错位、翘边的问题。

从安装边界尺寸来看，该支架的整体外轮廓完全匹配欧宝Corsa D车型仪表台的中控安装空腔，上部矩形开口的尺寸适配常规双锭车载多媒体主机的安装规格，不需要对原车仪表台进行切割修改即可完成安装。背部的固定脚位分别对应原车仪表台骨架上的三个预装螺母位，安装时先将支架上部卡入仪表台的上沿卡槽，再对准下部的三个固定孔位拧入螺丝即可完成固定，整个安装过程不需要额外制作转接支架，适配性较强。下部的旋钮安装位中心距完全匹配原厂空调控制模块的安装尺寸，控制模块装入后，旋钮的操作行程不会与支架基体产生干涉，按键的按压行程也预留了足够的间隙，避免出现按键卡滞、旋钮转动受阻的问题。两侧的出风口衔接位做了1.5mm的止口结构，能够与出风口的导风槽紧密贴合，避免出现漏风的问题，同时止口上设计有小的卡扣凸点，能够卡紧出风口壳体，防止车辆颠簸时出风口出现松动异响。

在实际维修替换场景中，该支架的结构设计也充分考虑了售后拆装的便利性，所有的卡扣都采用可拆卸式的结构，拆卸时不需要使用蛮力撬掰，用常规的塑料撬棒即可松开卡扣，不会损坏支架本身或者周边的饰板，能够降低售后维修的配件损耗率。支架表面的处理采用哑光纹理，与原车内饰的纹理质感保持一致，即使局部外露也不会出现明显的色差或者质感差异，能够保证内饰整体的视觉统一性。针对车载工况的高低温环境，该支架的材料选型做了耐候性优化，在-40℃到85℃的温度区间内，结构变形量控制在0.3mm以内，不会因为夏季车内高温或者冬季低温出现结构变形、卡扣失效的问题，能够满足整车全生命周期的使用要求。
