流线型曲面异形瓶体结构设计方案

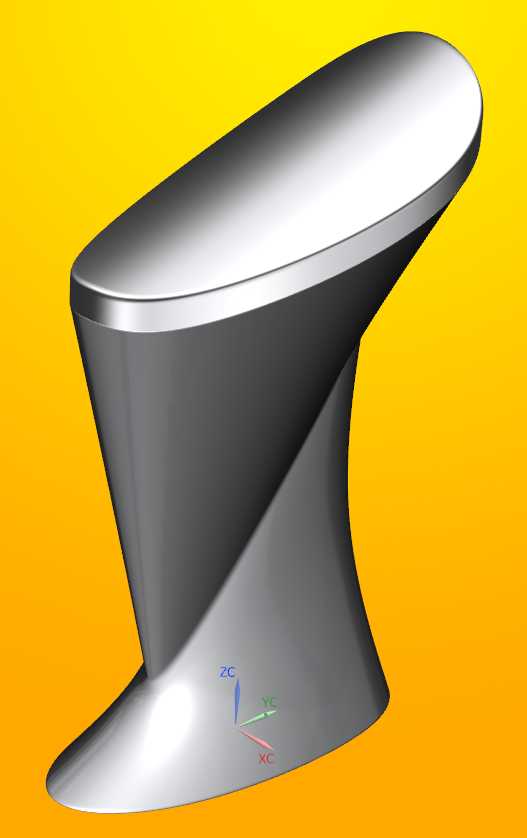

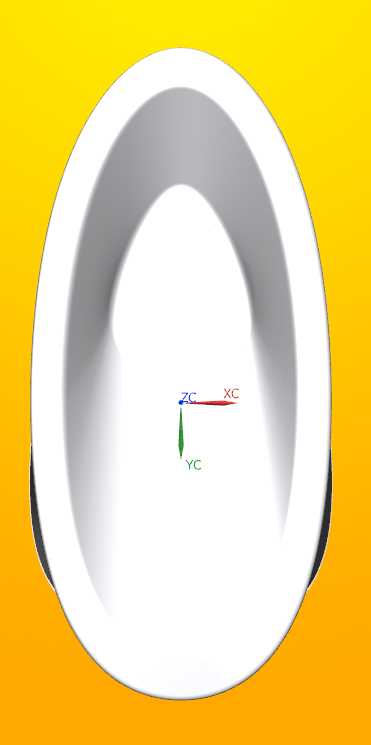

　　这款异形曲面瓶体的设计，最初是面向高端日化包装、定制化文创酒水容器的场景需求做的结构开发，区别于常规回转体瓶身的设计逻辑，整个造型打破了传统圆柱、圆台类瓶体的对称约束，在做曲面构建的时候，特意把瓶身的支撑底座做了偏心式的延展处理，让整个瓶体放置时的重心落在底座偏置的几何中心范围内，不会因为上部曲面的悬挑造型出现放置失稳的问题。实际落地应用的时候，这类瓶体可以适配乳液按压泵、旋盖密封、软木塞封堵等多种封口形式，上部的椭圆开口做了1.5mm厚度的止口结构，不管是配套塑料旋盖的内螺纹加工，还是玻璃材质的瓶口磨边处理，都能预留足够的加工余量，不需要后期再做结构补正。

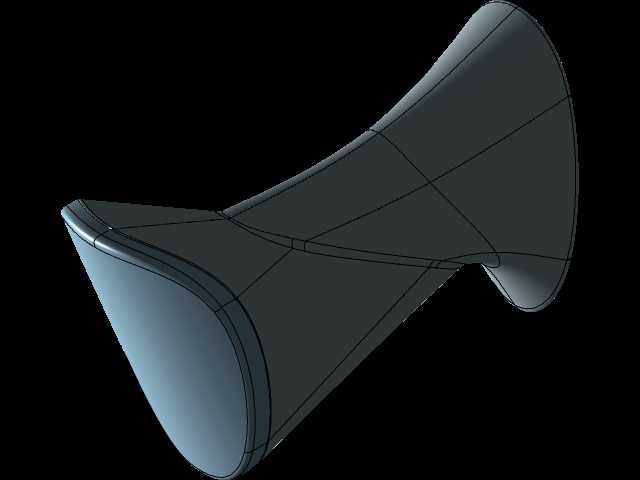

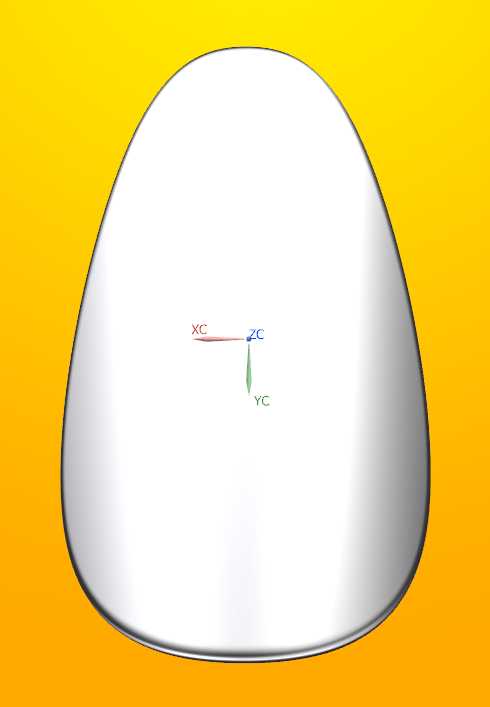

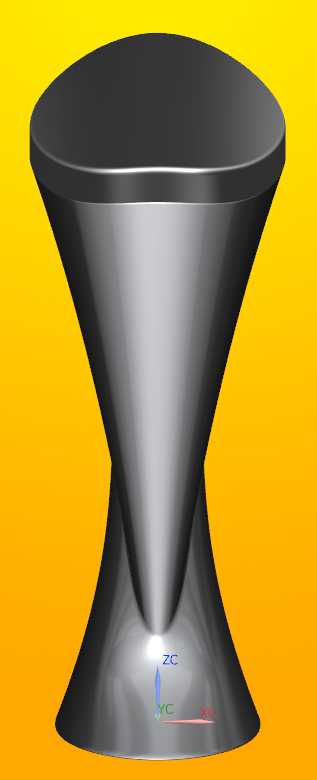

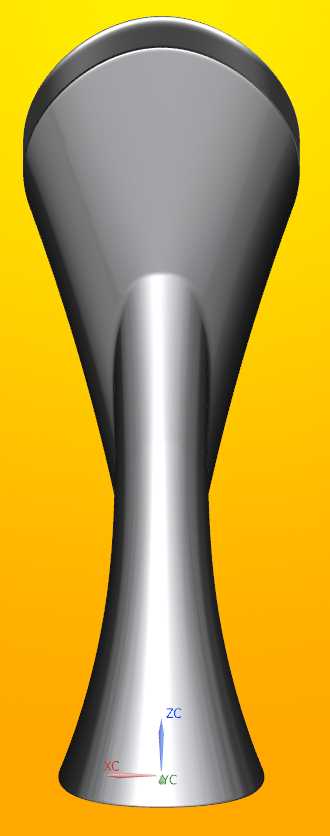

　　做曲面建模的时候，没有用常规的回转命令生成主体，而是采用了多截面曲率连续的构线逻辑，从底部的类水滴形支撑面，到中部收窄再向外悬挑延伸的腰身曲面，再到顶部斜切的椭圆开口，每一段截面线的曲率都做了G2连续约束，避免曲面加工的时候出现光影褶皱，不管是做吹塑成型的塑料瓶，还是做注模开模的玻璃容器，曲面脱模的拔模斜度都控制在1.2度以上，侧壁没有倒扣结构，不需要做复杂的抽芯滑块就能完成开模动作，能有效降低量产时候的模具加工成本。

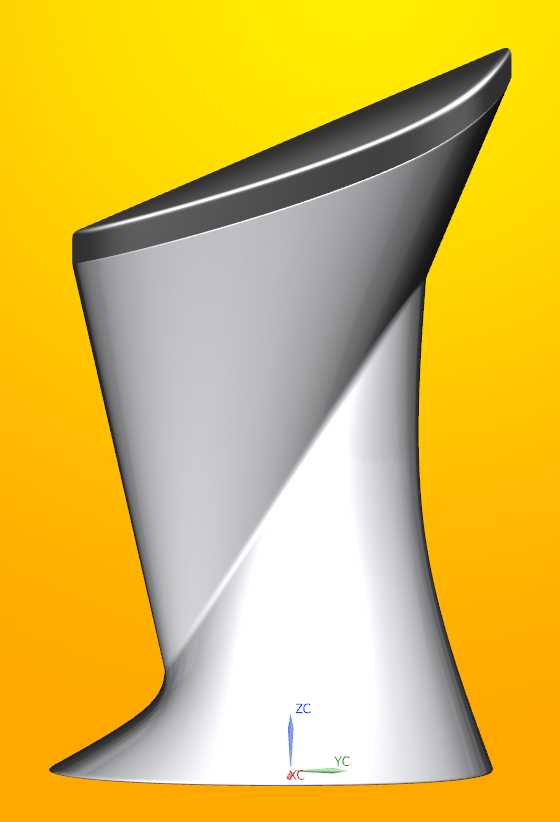

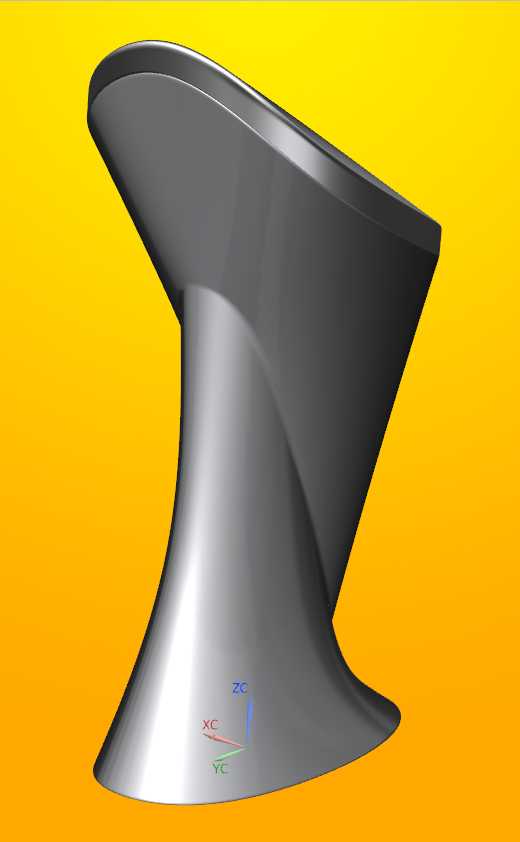

　　从安装放置的边界尺寸来看，整个瓶体的底部支撑面最大长度控制在120mm，最大宽度75mm，放置时占用的台面空间和常规200ml容量的圆柱瓶相当，不会因为异形造型额外增加货架陈列的占位尺寸；瓶身总高度145mm，上部悬挑出去的曲面部分距离底座最远端的水平距离是38mm，做跌落测试模拟的时候，把重心位置设置在距离底座支撑面42mm的高度，就算从1.2米高度自由跌落至硬质台面，瓶身也不会因为偏心结构出现侧翻倾倒的问题。

　　实际功能设计上，瓶身内部的容积做了等壁厚偏移处理，整体壁厚均匀控制在2mm，不管是PET吹塑还是钠钙玻璃模制，壁厚差都控制在0.2mm以内，不会出现局部料厚过薄导致的强度不足，或是料厚过厚导致的材料浪费。内部的流道做了顺滑过渡，没有直角死角，灌装粘稠类的乳液、膏体的时候不会出现物料残留，清洗的时候也能让水流顺着曲面完全排出，不会有积液存留在瓶身拐角位置。

　　考虑到后期表面处理的适配性，整个外曲面没有尖锐的棱边，所有面与面的衔接位置都做了R3以上的圆角过渡，不管是做表面喷涂、电镀、烫印还是贴标处理，标签贴合的时候不会因为曲面曲率变化过大出现翘边，喷涂的时候也不会因为棱边积漆出现外观瑕疵。在做结构校核的时候，特意针对瓶身的腰部受力做了有限元模拟，当瓶身满载液体，从腰部位置施加15N的侧向握持力时，曲面的最大变形量控制在0.15mm以内，不会因为握持力度过大出现瓶身变形漏液的问题。

　　和常规瓶型相比，这种流线异形的结构在陈列展示的时候有更强的视觉辨识度，不需要额外做复杂的瓶贴设计，靠曲面本身的光影变化就能形成独特的外观识别点，适合定位中高端的洗护产品、限量款酒水、定制香薰容器这类对外观辨识度有要求的应用场景。建模过程中所有曲面都做了收敛点消除处理，导出到其他三维软件做结构调整的时候，不会出现破面、碎面的问题，结构工程师可以直接在这个模型基础上调整瓶口螺纹参数、壁厚尺寸，适配不同的灌装工艺和封口配件，不需要重新构建基础曲面，能大幅缩短前期产品开发的造型迭代周期。
