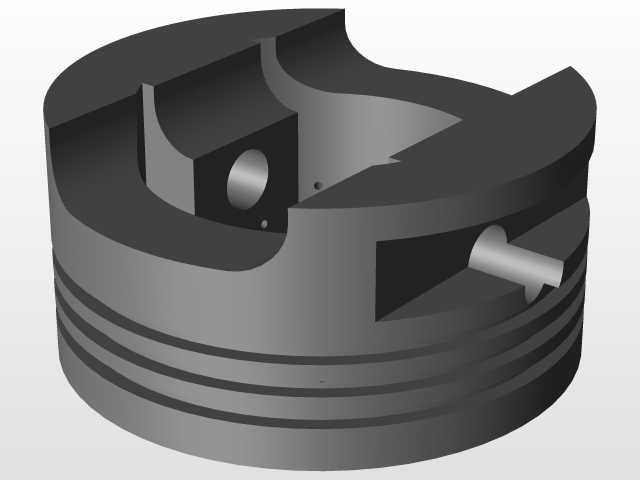

内燃机活塞剖视结构三维设计模型

在往复式动力机械的核心运动副设计中，活塞是直接参与能量转换、承受交变载荷的关键部件，其结构合理性直接决定动力单元的输出效率、运行寿命与密封可靠性。日常做动力总成方案匹配时，最先要明确的就是活塞的安装边界：它需要嵌入气缸筒内壁，外圆柱面与缸壁保持微米级的配合间隙，顶部直接接触燃烧室的高温高压燃气，通过活塞销与连杆小头连接，把燃气爆发产生的直线往复推力传递给曲轴，转化为旋转扭矩输出。从这个剖视结构能看到，活塞头部的顶面并非平面，做了适配燃烧室涡流组织的凹陷造型，这个结构不是随意设计的——不同排量、不同压缩比的动力机型，活塞顶的凹坑深度、轮廓弧度都要和喷油角度、气门下沉量匹配，避免活塞运行到上止点时和气门发生运动干涉，同时引导进气涡流充分混合油气，提升燃烧效率，降低不完全燃烧带来的积碳问题。头部外侧加工的多道环槽，是安装气环与油环的位置，靠上的几道环槽装气环，作用是密封燃烧室的高压燃气，避免燃气下窜到曲轴箱造成动力损失，靠下的环槽装油环，负责在活塞下行时刮除缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，同时在活塞上行时在缸壁铺覆均匀的油膜，降低活塞裙部与缸壁的摩擦磨损。环槽的加工精度要求极高，槽宽的尺寸公差、槽岸的倒角角度都有严格要求，不然会出现环卡滞、密封失效的问题。活塞内部的销座结构是承载的核心，从剖视位置能看到加厚的销座凸台，活塞销穿过销座孔和连杆小头，把活塞承受的爆发压力传递出去，销座和活塞内腔的过渡位置做了大圆角的加强结构，因为活塞工作时要承受最高十几个兆帕的燃气压力，还有每分钟数千次往复运动带来的惯性力，过渡位置如果存在应力集中，很容易在交变载荷下出现疲劳裂纹，直接导致活塞碎裂失效。销座上的小孔是活塞销的卡环安装位，用来限制活塞销的轴向窜动，避免销子端部刮蹭气缸内壁造成拉缸故障。设计活塞结构时，还要充分考虑热膨胀的补偿问题，活塞工作时顶部直接接触上千度的燃气，整体温度分布极不均匀，头部温度高、裙部温度低，所以活塞的型线不是正圆柱，通常会做成中凸变椭圆的轮廓，冷态装配时裙部和缸壁保留合理间隙，热态膨胀后能和缸壁均匀贴合，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小出现活塞卡滞在缸内的故障。另外活塞裙部的导向设计也很关键，它要在往复运动中为活塞提供导向，承受侧推力——因为连杆摆动时会给活塞带来垂直于运动方向的侧向力，裙部的接触面积要足够大，才能降低比压，减少缸壁的磨损。在实际选型匹配时，还要注意活塞的压缩高度参数，也就是活塞销孔中心到活塞顶面的距离，这个尺寸直接决定了发动机的实际压缩比，如果压缩高度偏差过大，会导致压缩比偏离设计值，要么出现动力不足、油耗升高，要么出现爆震、缸压异常过高的问题。同时活塞的总长度也要和气缸的行程匹配，保证活塞运行到上止点和下止点时，环槽位置不会超出缸筒的有效工作范围，避免出现漏气、刮油失效的问题。这个剖视模型把内部的加强筋、销座结构、环槽布局都做了清晰的呈现，做结构设计时可以直接参考其载荷传递路径的设计逻辑，比如内腔的加强筋怎么布置才能在降低活塞整体重量的同时保证结构强度，毕竟活塞重量越轻，往复运动的惯性力就越小，发动机的振动和曲轴负荷就能相应降低，这也是高转速动力机型活塞设计的核心方向之一。还要注意活塞的冷却需求，很多高负荷机型的活塞会在内腔设置冷却油道，通过喷嘴喷射机油到活塞内腔，带走头部的热量，降低活塞的整体工作温度，避免材料高温强度下降，这个模型的内腔结构也预留了冷却结构的设计空间，可以根据不同的功率等级调整冷却方案。
