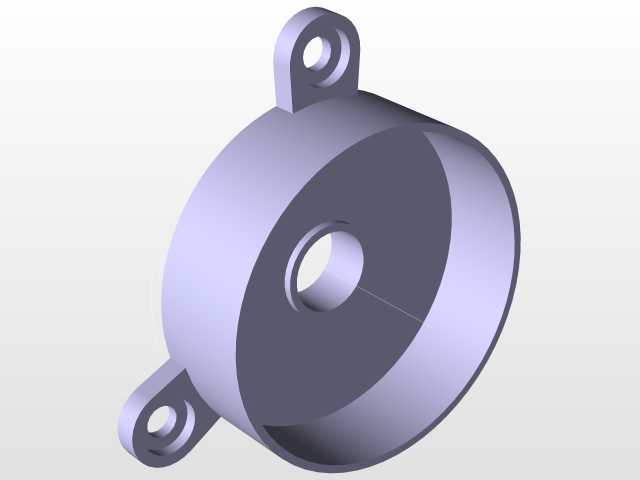

带双耳安装座的中空杯状机械端盖结构

这类带双耳安装结构的中空杯状构件，常作为小型传动组件的端盖、防护壳体或者限位座使用，在小型减速箱、微型动力输出单元、桌面级自动化执行机构的端部防护场景中十分常见。从结构设计逻辑来看，主体采用深腔杯型结构，核心作用是为内部的轴承、轴端或者小型传动件提供封闭的安装空间，一方面可以阻挡外界粉尘、切削液或者杂物进入传动配合面，避免配合面出现磨粒磨损，另一方面也能对内部的润滑脂形成留存空间，减少润滑介质的泄漏损耗。两侧对称布置的带孔安装耳，是整个构件的安装受力点，设计时特意将安装耳与主体杯身做了一体化的圆弧过渡，没有采用直角拼接的结构，主要是为了避免安装紧固时在转角位置产生应力集中，防止长期受振动载荷出现开裂问题。安装耳上的通孔为光孔设计，适配常用的内六角圆柱头螺钉或者十字盘头螺钉，安装时可以直接穿过孔位拧入对应安装基体的螺纹孔中，不需要额外加装螺母，在紧凑安装空间里操作十分便捷。主体中心位置的通孔，是为轴类零件穿过预留的通道，孔的内壁做了等直径设计，没有多余的台阶，一方面可以降低加工时的走刀难度，另一方面也能适配不同长度的轴端伸出需求，部分工况下还可以在这个孔位加装油封或者轴套，进一步提升密封性能。从安装边界来看，杯身的外径决定了适配的安装腔体尺寸，安装时杯身可以直接嵌入对应基座的沉孔内，实现径向定位，不需要额外做销钉定位，双耳的位置刚好卡在沉孔外侧的安装平面上，紧固后可以同时实现径向和轴向的固定，避免构件工作时出现窜动。杯身的深度设计需要匹配内部容纳零件的轴向尺寸，过深会造成材料浪费和整体重量增加，过浅则无法完全覆盖内部零件，起不到防护作用，建模时需要先确认内部容纳零件的最大轴向尺寸，再预留0.5到1毫米的安全间隙，避免装配时出现干涉。两个安装耳的中心距是关键安装参数，设计时需要和基座上的螺纹孔中心距严格匹配，公差控制在±0.1毫米以内，否则会出现螺钉无法穿入的问题，安装耳的厚度需要根据紧固螺钉的规格来确定，比如适配M4螺钉时，耳片厚度不小于3毫米，才能保证紧固时不会出现耳片变形或者断裂的情况。这类构件常采用铝合金或者工程塑料加工，铝合金材质的版本多用于有一定强度要求、工作温度稍高的传动场景，工程塑料版本则多用于低载荷、有绝缘需求或者需要减重的小型设备中。在实际建模过程中，主体回转部分可以通过旋转特征一次成型，两侧的安装耳通过拉伸特征添加，之后对所有转角位置做圆角处理，尤其是安装耳和杯身连接的位置，圆角半径不小于2毫米，既可以降低应力集中，也能减少加工时的刀具磨损。中心孔和安装耳上的光孔都需要做倒角处理，孔口倒角为C0.5即可，方便装配时零件导入和螺钉穿入，杯身的开口端边缘也做了小尺寸倒角，避免装配时刮伤操作人员或者割坏密封件。这类构件在小型输送线的动力辊筒端部、小型伺服电机的后端防护盖、桌面级3D打印机的传动轮端座上都有大量应用，结构简单但可靠性强，设计时不需要多余的复杂特征，重点把控安装尺寸的配合精度和结构的受力合理性，就能满足绝大多数工况的使用需求。
