带安装法兰座的立式套筒支撑构件

在轻工输送线、小型非标自动化工位的辅助定位结构中，这类带安装底板的立式套筒支撑件是十分常见的结构单元，很多时候它承担的是导杆、小直径轴类零件的径向支撑与轴向定位作用，区别于标准轴承座的是，这类支撑件不需要内置滚动轴承，往往直接通过套筒内孔与光轴做间隙配合，适用于低速、低载荷的直线导向或者转轴辅助支撑场景，比如小型包装设备的料卷导向杆支撑、工位挡停机构的导柱定位、检测工位的探针导向座安装，都能见到这类结构的实际应用。

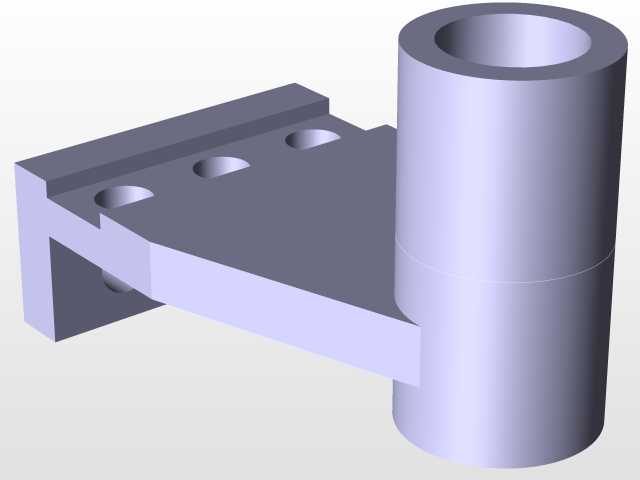

从结构功能上拆分来看，构件分为两个核心功能段，一侧是水平布置的安装底板，底板上预留了三个沉头安装孔，孔位沿底板长度方向等距排布，沉孔的设计可以让内六角安装螺栓的头部完全沉入板件表面，不会突出平面干涉其他相邻部件的安装，底板靠近套筒的一侧做了阶梯式的让位缺口，这个缺口的作用是避开安装面的凸起焊缝或者相邻构件的安装边，避免装配时出现贴合不严的问题，底板的厚度经过载荷校核，能够承受套筒侧带来的径向倾覆力矩，不会在长期受载后出现安装面变形翘曲的问题。另一侧是垂直于底板布置的空心套筒，套筒内孔为光滑圆柱面，加工时需要保证内孔的圆柱度以及与底板安装面的垂直度，否则穿入其中的导杆或者轴件会出现卡滞、滑动阻力过大的问题，套筒外圆与底板的衔接位置做了自然的过渡圆角，减少应力集中，避免设备运行过程中受振动影响出现衔接位置开裂的情况。

设计这类构件的时候，首先要确认的是安装边界条件，也就是底板安装面的可用空间尺寸，三个安装孔的孔距需要匹配安装机架上的预留螺孔位置，避免出现孔位对不上无法装配的问题，套筒的内孔直径要根据配套使用的导杆直径来确定，配合公差一般选H7/g6的间隙配合，既保证滑动顺畅，又不会因为间隙过大出现导向晃动，套筒的高度要根据导向行程来确定，足够的配合长度可以提升导向的稳定性，减少轴件的偏摆量。很多新手设计这类结构的时候容易忽略底板与套筒的垂直度要求，建模时只是简单将两个实体做布尔合并，没有考虑加工时的工艺性，实际上在建模阶段就要明确标注形位公差要求，安装底板的底面作为装配基准面，需要保证平面度要求，套筒内孔的轴线要与基准面垂直，公差控制在0.02mm以内，才能满足实际使用的精度要求。

从实际装配的角度来说，这类构件安装时首先要清理安装机架的贴合面，去除焊渣、毛刺等凸起杂质，保证底板与安装面完全贴合，之后逐个拧入安装螺栓，按照对角顺序逐步拧紧，避免单侧受力导致底板变形，套筒内孔在装配前需要涂抹少量润滑脂，减少导杆滑动时的磨损，长期使用过程中要定期检查内孔的磨损情况，如果间隙过大超过设计允许值，就需要及时更换支撑件，避免导向精度下降影响整台设备的运行稳定性。这类结构虽然看起来简单，但是在很多小型设备里是不可或缺的基础零件，它的加工精度、安装可靠性会直接影响到对应工位的动作精度，比如在检测工位上，如果导向座的偏摆过大，就会导致检测探针的位置偏移，出现检测误判的问题，在挡停机构里，如果支撑件变形，会导致挡停块位置错位，无法准确阻挡工装板的运行，造成工位卡料的故障。

建模过程中，这类零件的特征逻辑十分清晰，首先绘制安装底板的草图，拉伸生成底板实体，之后绘制底板上的沉头孔、让位缺口特征，再以底板的上表面为基准，绘制套筒的截面草图，拉伸生成套筒实体，最后在衔接位置添加过渡圆角，完成整个零件的建模，建模时要注意各个特征的尺寸关联，比如安装孔的孔距、套筒的内外径尺寸、底板的厚度这些关键尺寸要做参数化关联，方便后续根据不同的使用场景调整尺寸参数，快速生成同系列不同规格的支撑件模型，提升设计复用率。
