2.5吨四驱电动绞车三维结构设计

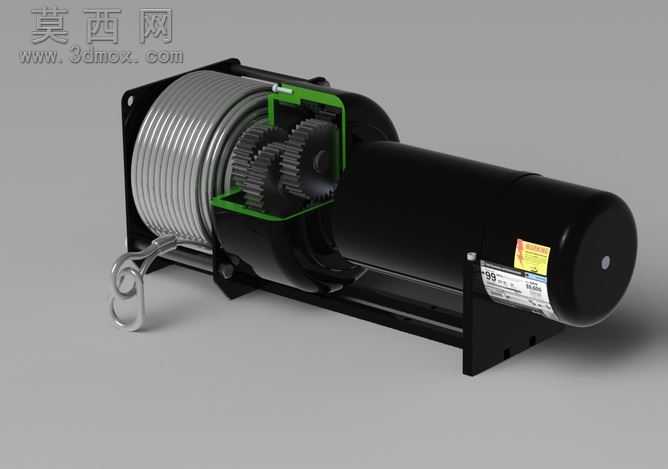

本模型为2.5吨载荷等级的4x4电动绞车完整三维结构，采用SolidWorks完成全参数化建模，可清晰展示绞车内部传动与外部装配的全部细节。建模过程中严格遵循机械设计的装配逻辑，对每一个零部件都做了精准的尺寸约束与配合定义，整体模型无干涉、无冗余特征，可直接用于结构校验、装配演示与工程参考。从结构组成来看，该绞车主要由驱动电机、行星齿轮减速组、卷筒组件、安装机架、牵引挂钩、端盖固定件几大模块构成，其中驱动电机采用卧式圆柱壳体设计，表面还原了真实产品的铭牌标识与散热细节，材质上区分了金属机壳的哑光磨砂质感与端盖的亮面金属质感，渲染阶段通过KeyShot完成材质赋予与光影调试，金属部件的反光、塑料密封件的哑光质感都得到了真实还原。核心传动部分采用行星齿轮减速结构，模型做了局部剖视展示处理，可以直观看到内部多级齿轮的啮合关系，齿轮的齿形参数、轴系配合、轴承安装位都按照真实传动比做了还原，能够清晰呈现动力从电机输出端经过减速组放大扭矩后传递到卷筒的完整传动路径。卷筒部分设计了多层钢丝绳缠绕槽，表面还原了钢丝绳的缠绕纹理与末端牵引挂钩的铰接结构，挂钩采用防脱设计，铰接处的转动配合也做了运动仿真层面的约束，可模拟挂钩的转动动作。安装机架采用钢板折弯焊接结构，预留了标准的安装固定孔位，机架与电机、减速箱的连接螺栓都做了精细化建模，还原了紧固件的六角头与螺纹细节。设计过程中原本针对齿轮箱箱体的开模钻边位置做了结构优化预留，因设计周期限制未完成最终的结构迭代，但现有模型已经完整呈现了该型重载绞车的核心结构逻辑，可作为越野配套、工程牵引、起重作业类绞车设计的参考样本，模型附带的渲染效果图清晰展示了产品的外观质感与内部结构，能够帮助设计者快速理解重载电动绞车的布局思路与传动设计要点，为同类型牵引设备的结构优化、改型设计提供可靠的三维参考依据。
