山地运动拍摄用GoPro线缆凸轮挂载装置

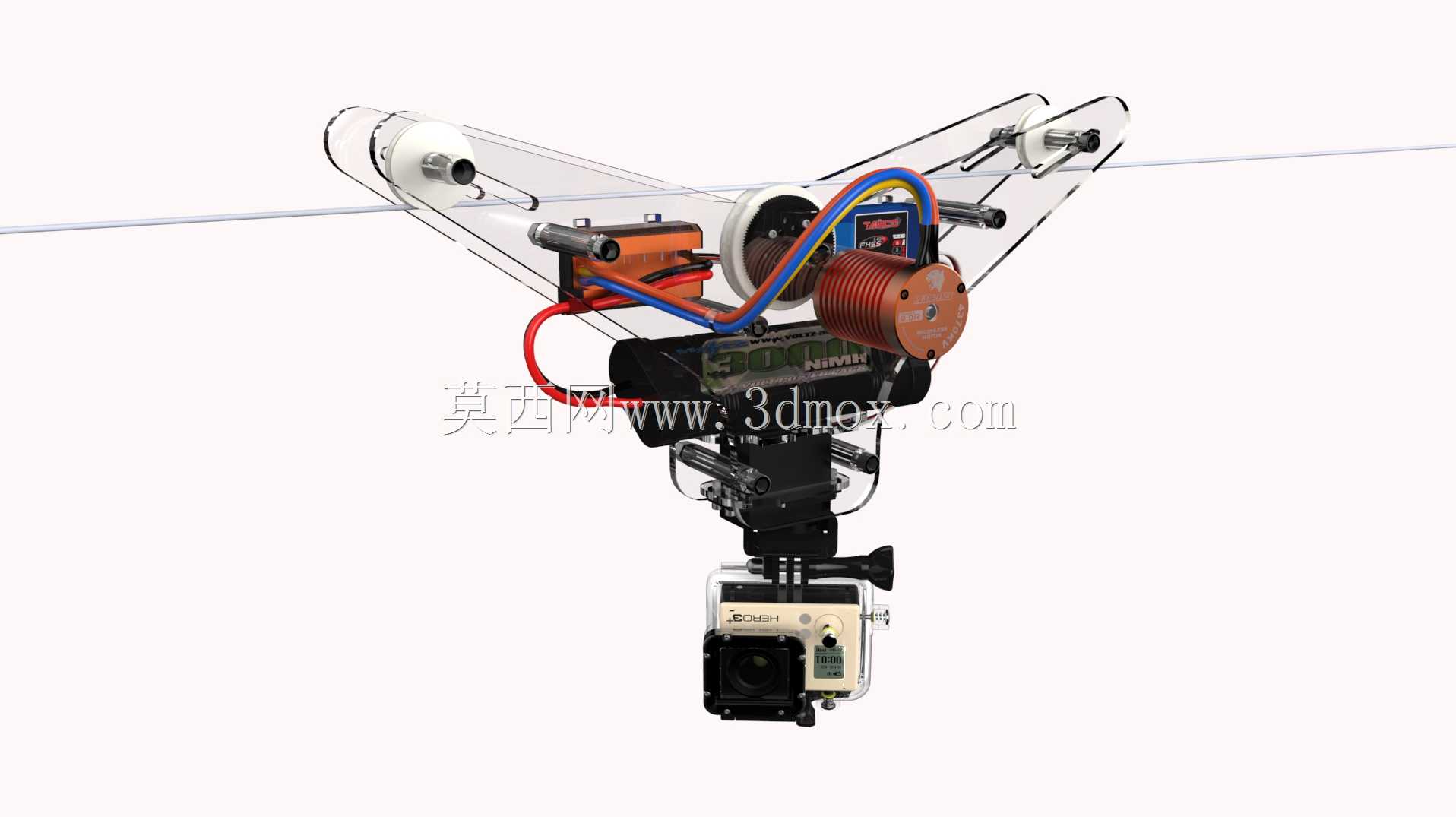

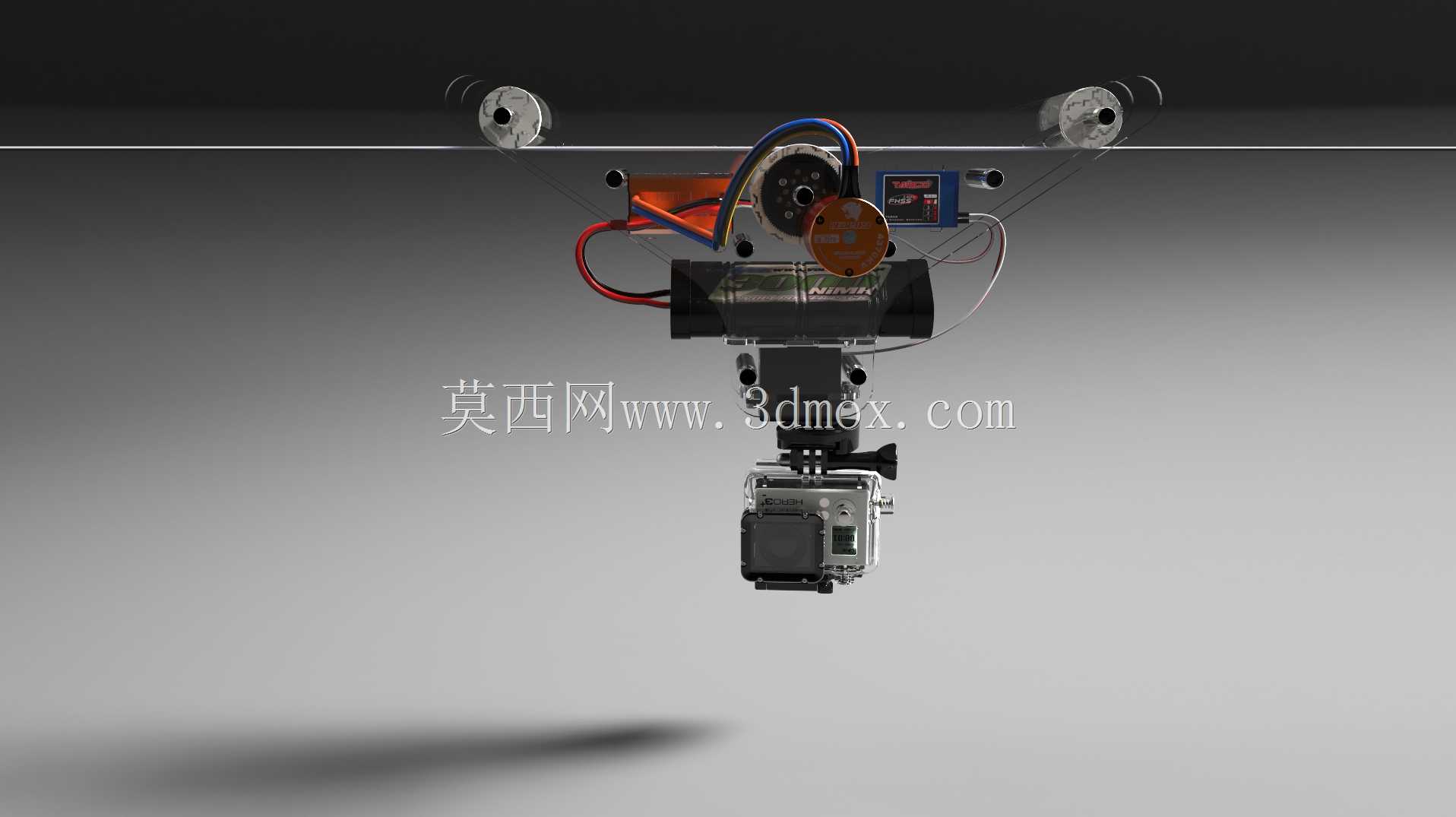

　　这套挂载装置核心解决的是山地速降类运动跟拍时的视角痛点——常规手持或固定在车身上的机位，要么受骑行者动作遮挡，要么跟拍速度跟不上高速下坡的节奏，而依托架空线缆滑行的凸轮结构，能沿着预设的钢索轨迹完成稳定的跟拍作业，不需要额外安排跟拍人员在危险的山地赛道旁随行，大幅降低了极限运动拍摄的现场风险。从结构布局来看，整套装置以中心挂载座为核心，上方对称布置两组带导向轮的悬臂结构，导向轮的轮槽弧度完全匹配常用的户外架设钢索直径，轮体边缘做了圆角过渡处理，避免滑行过程中剐蹭钢索外层的防护涂层，两组悬臂的张开角度可根据架设的线缆间距做微调，适配不同宽度的双索道架设场景，防止滑行过程中出现卡滞、脱轨的问题。动力与传动部分集成在中心座的上方区域，

　　绕线轮与驱动电机直连，线缆的走线路径经过多组导向柱的梳理，红蓝两路供电与信号传输线分别走独立的走线槽，避免运动过程中线缆互相缠绕、拉扯，接线端子位置做了防松脱的卡扣设计，即使在持续颠簸的山地环境下，也不会出现接触不良导致的拍摄中断。下方的相机挂载位采用通用的GoPro快装接口，接口处预留了三个方向的调节余量，可根据拍摄需求调整俯仰角度、水平偏转角度，快装板的锁紧结构采用偏心凸轮式锁止，不需要额外工具就能完成相机的拆装，锁止力度经过调校，既能保证高速滑行时相机不会出现移位，也不会因为锁止力过大损伤相机的外壳。整套装置的重量分布做了严格的配平设计，重心刚好落在两组导向轮的中心连线正下方，滑行过程中不会出现单侧偏载导致的轮体偏磨，

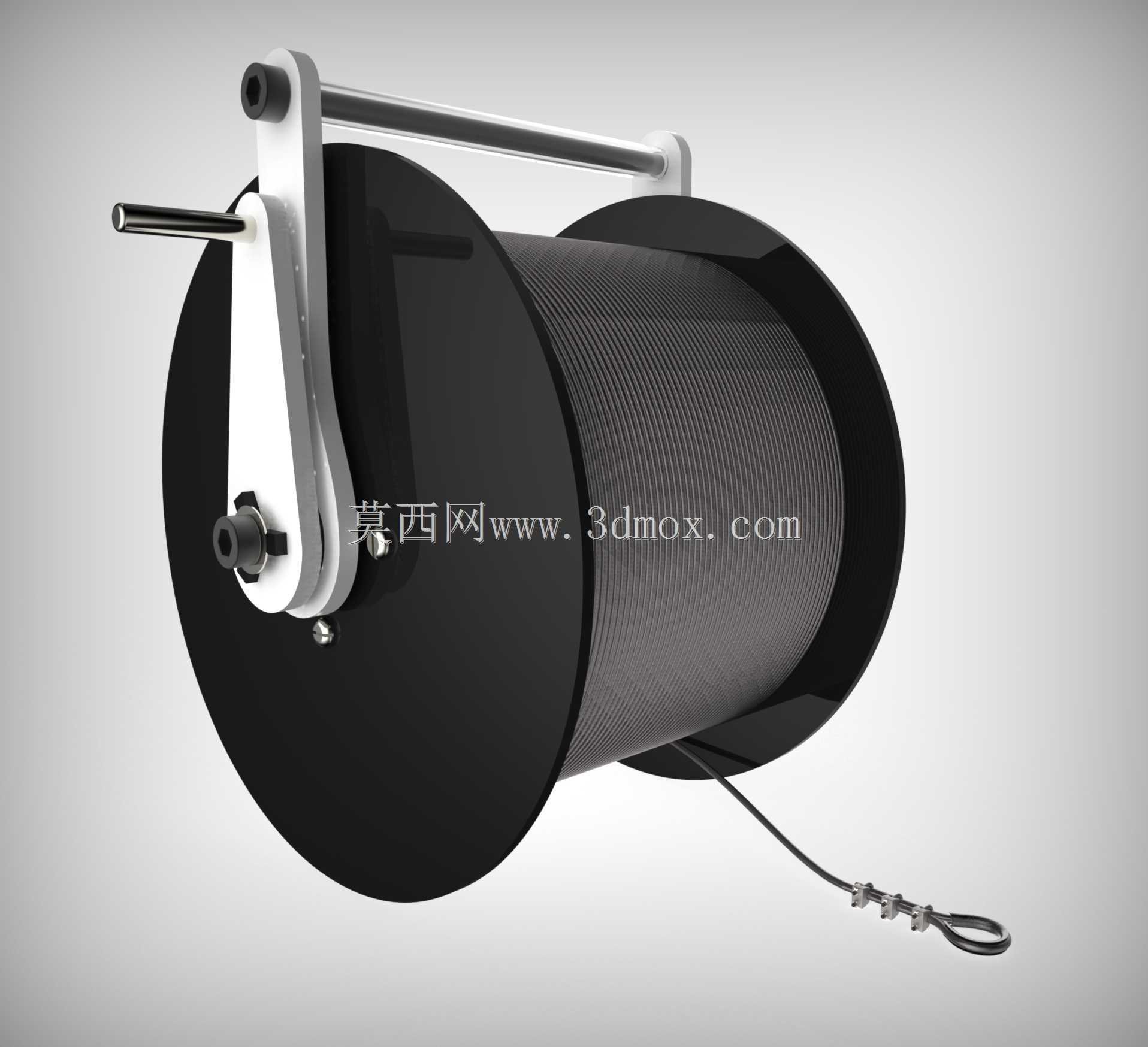

　　也能减少画面的上下抖动。导向轮的轴承采用密封式深沟球轴承，能抵御山地环境中的灰尘、泥水侵入，不需要频繁拆解维护，适配户外复杂的使用场景。在安装边界上，整套装置的横向最大展开宽度控制在320毫米以内，竖向总高度（含下方挂载的GoPro相机）不超过280毫米，能顺利通过索道架设时的中间支撑节点，不会因为尺寸过大出现剐蹭支撑结构的问题。绕线轮的容线量匹配常规山地赛道的跟拍距离，单次满电状态下可完成单条长度1.2公里以内的赛道跟拍作业，装置的外壳部分多处做了镂空减重设计，在保证结构强度的前提下尽可能降低整体自重，减少滑行时的惯性冲击，也能降低索道的承重负载。装置上还预留了外置配重块的安装位，当更换不同型号的运动相机、

　　或者加装额外的收音配件时，可通过增减配重片重新调整整机重心，保证滑行姿态的稳定。走线位置的线缆全部采用高柔性的耐折线材，反复弯折也不会出现线芯断裂的问题，适配装置长期往复滑行的使用需求。在实际使用场景中，这套装置除了山地自行车速降拍摄，还可适配山地越野跑、山地速降滑板等同类沿固定线路开展的极限运动拍摄，只需要提前在赛道旁架设好架空钢索，将装置挂装在钢索上，就能沿着预设轨迹完成流畅的跟拍，获取到常规机位无法实现的低空跟随视角，画面的稳定性远高于手持跟拍或无人机低空跟拍，也不会受到山地环境中树木遮挡、信号干扰等问题的影响。结构上的凸轮锁止结构除了用于快装板锁紧，也应用在导向轮的间距调节机构上，调整好悬臂张开角度后，扳动凸轮手柄即可完成锁止，不需要反复拧动紧固螺丝，现场架设的效率很高。所有外露的金属结构件都做了阳极氧化处理，能抵御户外雨天、潮湿环境的锈蚀，延长装置的户外使用寿命。
