手动旋转吊艇架起重机三维设计模型

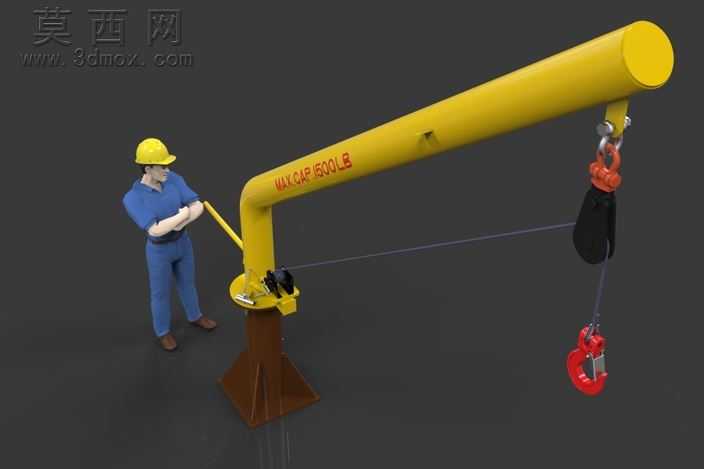

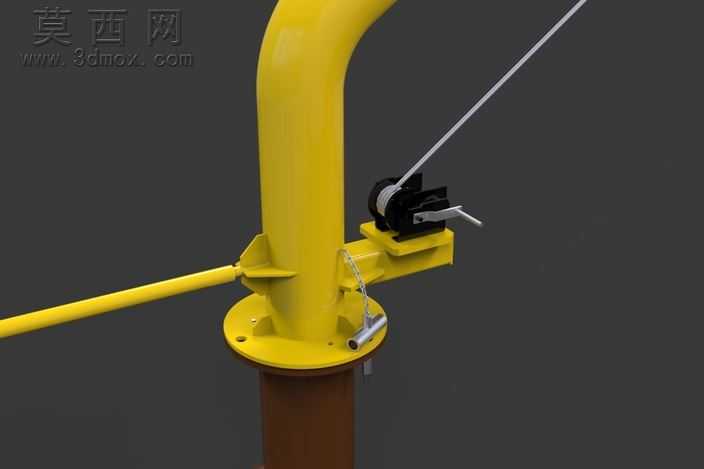

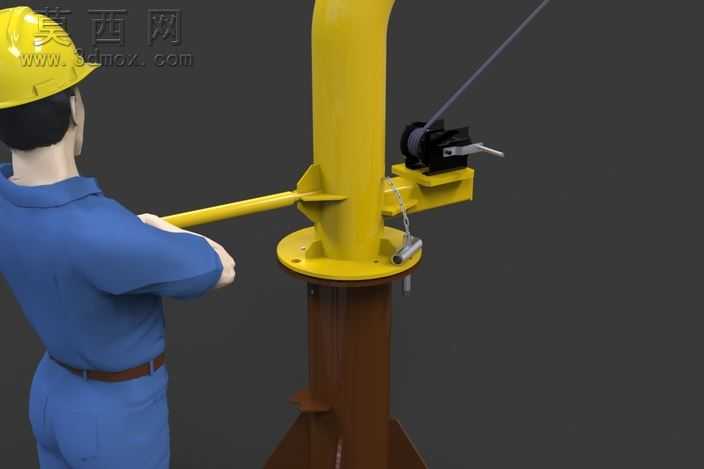

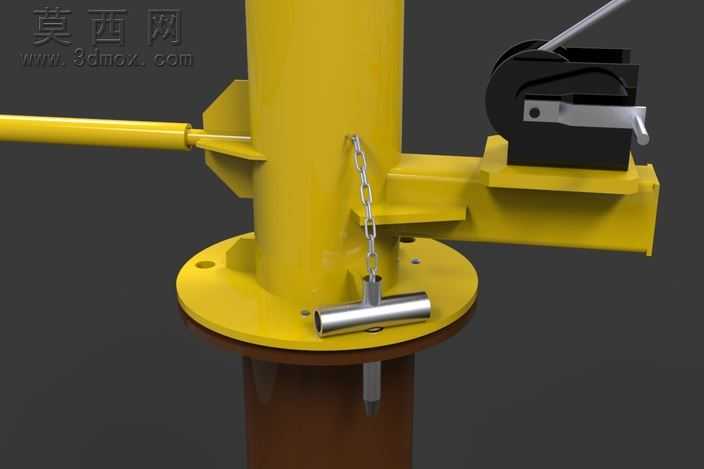

本模型为手动操作式吊艇架起重机，整体采用三维参数化建模完成，建模过程严格遵循机械设计规范，对每一处结构细节都做了精准还原，可直接用于结构验证、教学演示或方案展示。模型主体的吊臂采用厚壁无缝钢管结构建模，表面做了醒目的黄色工业漆材质渲染，还原了起重设备的标准安全配色，吊臂表面的载荷标识也做了清晰的纹理贴图处理，还原真实设备的标识细节。底座采用锥台型焊接钢结构设计，建模时还原了钢板焊接的坡口细节与安装螺栓孔位，材质做了深棕色防锈漆质感渲染，凸显底座的厚重稳固特性，保障设备作业时的支撑稳定性。旋转与锁定结构是本模型的设计核心，建模时完整还原了手动旋转轴系、T型锁销定位结构、手动绞车传动组件的装配关系：顶部轴承位置还原了轴承套圈、油脂润滑通道的细节结构，润滑通道的小流孔都做了精准建模，清晰展示润滑脂流向旋转接触面的路径，保障旋转动作顺畅无卡滞；T型锁销可插入底座定位孔完成吊臂角度锁定，避免作业时吊臂意外转动；手动绞车集成在吊臂根部，还原了棘轮止逆结构、摇臂操作位、钢丝绳导轮组件，钢丝绳采用柔性建模方式还原自然垂落的形态，末端依次连接吊钩滑轮组、安全卡扣与起重吊钩，吊钩做了红色防锈漆材质渲染，安全卡扣的弹簧复位结构也做了细节还原，可直观看到吊钩的防脱设计逻辑。渲染阶段采用工业场景布光，搭配标准作业人员模型做尺寸参照，清晰展示设备的实际操作比例与作业形态，所有金属结构件都做了对应材质的粗糙度、反光度调整，焊接件的焊缝细节、机加工面的光洁质感都做了区分处理，整体视觉效果贴近真实工业设备。设计上这款吊艇架起重机主打小型场景手动起重作业，无需外接动力源，依靠手动操作即可完成吊臂旋转、重物起升、位置锁定全流程，结构紧凑可靠，适合小艇吊运、小型设备吊装等轻载起重场景，模型完整还原了各部件的装配关系，可清晰展示手动起重设备的机械传动逻辑与结构设计思路。
