小型手摇式水龙头固定支架升级款

　　这款手摇式水龙头固定支架，主要面向小规格内螺纹加工场景设计，适配小型手用丝锥的装夹固定需求，解决手工攻丝过程中丝锥定位偏移、施力不均导致的螺纹歪斜、滑牙等常见加工问题，在小型五金维修、单件小批量零件加工、DIY手工制作、水电安装现场作业等场景中都能发挥实用价值。

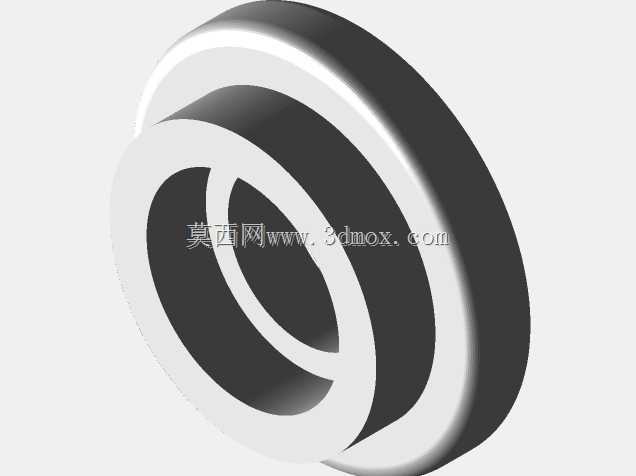

　　从实际使用痛点出发，初代简易支架在使用过程中，丝锥座与支架主体的配合间隙容易在旋转施力时产生径向窜动，导致攻丝过程中丝锥无法与预制孔保持严格同轴，加工出的螺纹同轴度差，甚至出现丝锥断裂的情况。升级款结构针对这一问题做了针对性优化，在丝锥座与支架主体的配合位置加装了滚珠轴承，具体选用695Z型号微型深沟球轴承，轴承尺寸为内径5mm、外径13mm、厚度4mm，通过轴承的滚动配合替代原有的滑动摩擦结构，既降低了旋转操作时的阻尼感，让手摇施力过程更顺滑，也能从结构上限制丝锥座的径向偏移量，保证丝锥旋转过程中始终与安装基准面保持垂直，大幅提升小规格螺纹加工的合格率。

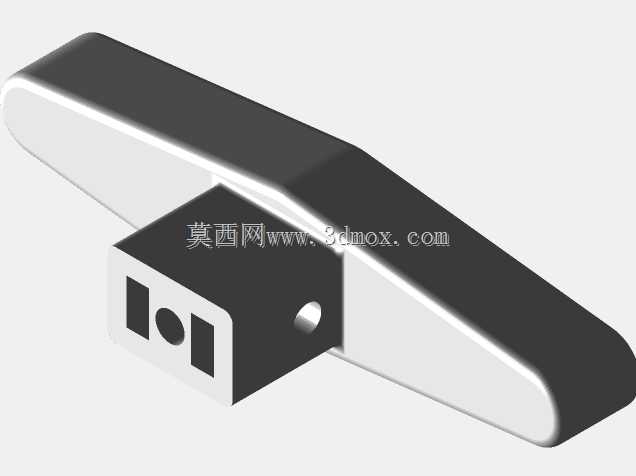

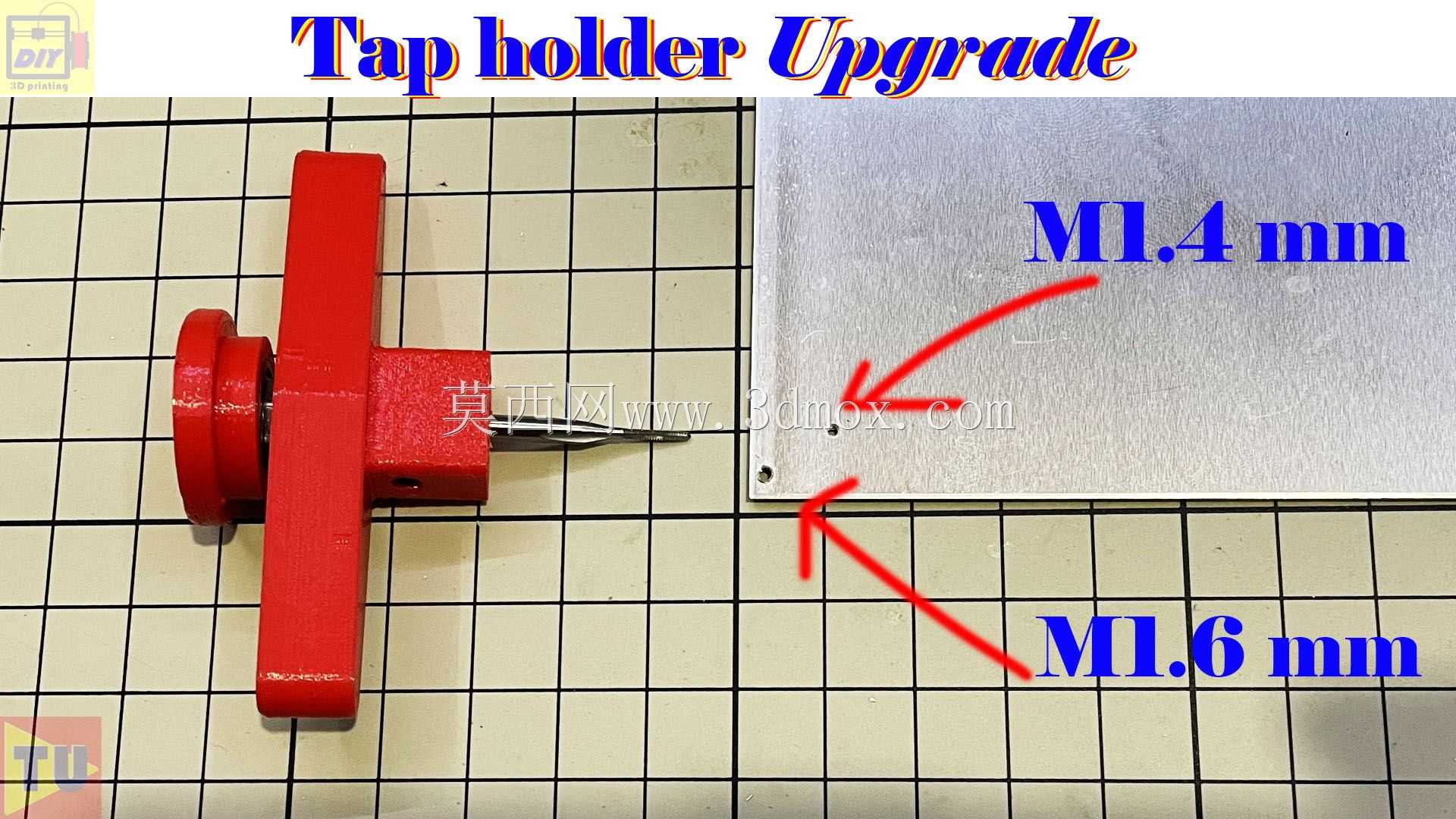

　　结构整体采用分体式组装设计，主体为T型握持结构，横向握持段做了圆角过渡处理，适配手掌施力的握持弧度，纵向主体段集成轴承安装位与丝锥锁紧结构，前端的丝锥装夹位可适配M1.4、M1.6等小规格公制丝锥的装夹，对应适配加工的螺纹底孔直径分别为1.4mm与1.6mm，安装时可直接将支架前端定位面贴靠在待加工工件的基准平面上，对准预制底孔后即可通过旋转T型手柄带动丝锥进给攻丝，无需额外的复杂定位工装。

　　组装配套的紧固件全部采用标准M3规格的螺母与螺栓，无需定制非标连接件，使用者可直接采购标准五金件完成整机组装，降低制作与维护的配件成本。支架整体结构紧凑，没有多余的冗余结构，整体重量较轻，可随身携带至不同作业场景使用，无论是车间内的单件零件修配，还是户外水电安装的现场攻丝作业，都能快速投入使用，不需要复杂的调试步骤。

　　在安装边界方面，支架前端定位面为平面结构，可贴合任意平整的工件安装面，只要工件表面预制底孔位置周边有足够的平面空间容纳支架前端定位面即可使用，不受工件整体外形尺寸的限制，针对薄板类零件的小螺纹加工场景适配性尤其出色，不会因为工件厚度薄、装夹难度大而无法完成攻丝作业。丝锥的锁紧结构采用侧向顶丝固定方式，更换不同规格的小直径丝锥时只需松开顶丝即可完成拆装，操作步骤简单，不需要额外的专用拆装工具。

　　从结构受力角度来看，T型的握持结构让施力点分布更均匀，旋转时双手可分别握持横向手柄的两端，同步施加旋转力矩，避免单侧施力导致的支架倾斜，配合轴承的定心作用，攻丝过程中进给的轴向力可均匀传递到丝锥上，减少小直径丝锥因为受力不均出现折断的概率，对于M1.4、M1.6这类直径极小、抗弯折能力弱的微型丝锥来说，这种定心结构的保护作用尤为明显，能有效降低耗材损耗。

　　整个支架的结构设计充分考虑了自制加工的可行性，结构外形无复杂曲面与特殊工艺结构，可通过常规的3D打印方式直接制作主体结构件，不需要复杂的机加工工序，使用者获取模型后即可自行制作出可用的实物支架，配合标准轴承与紧固件就能快速组装完成投入使用，不需要额外的复杂后处理工序。
