旋转转直线往复运动多功能转换附件

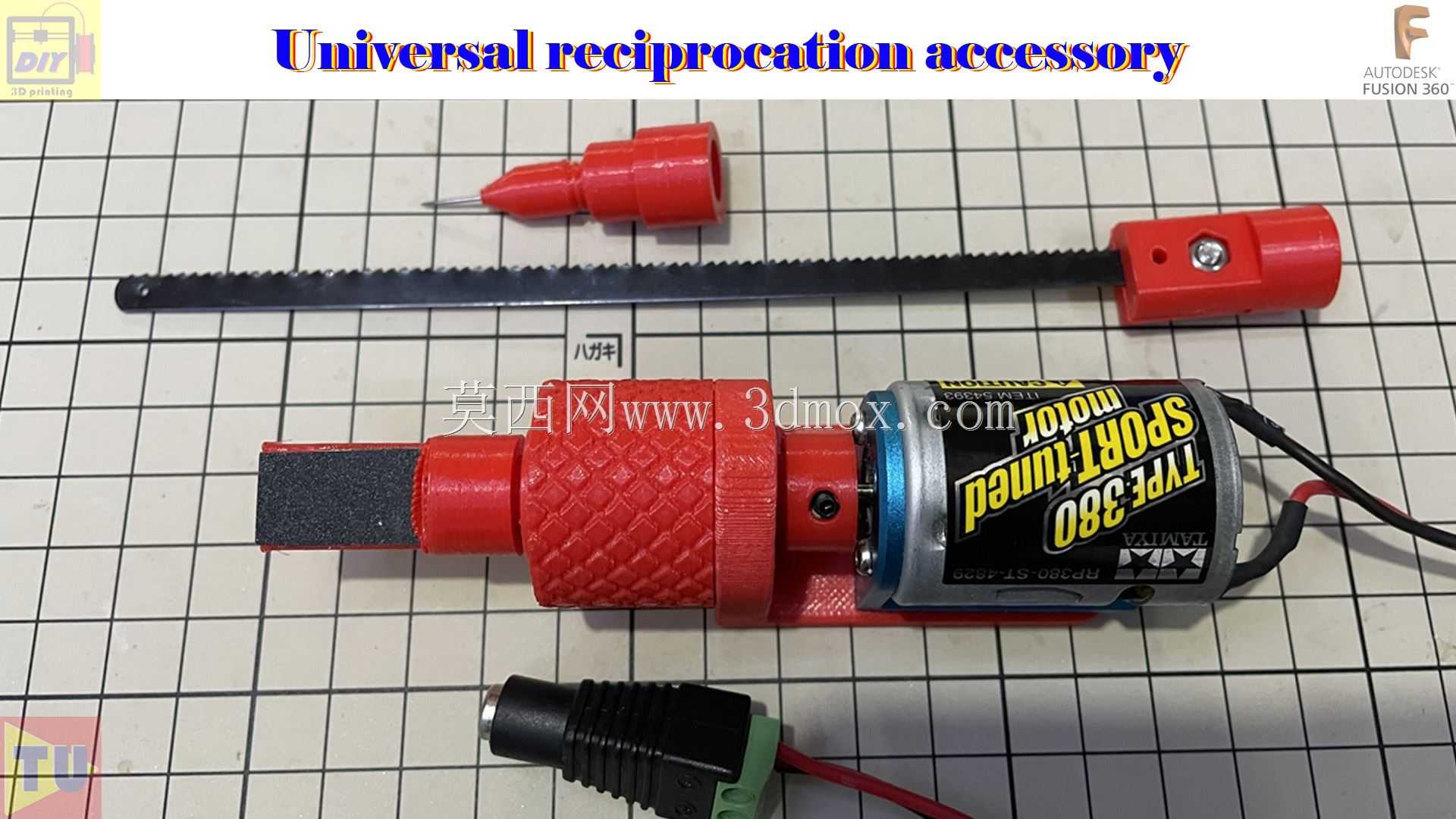

这套往复运动转换附件的核心设计逻辑，是在极小的安装空间内完成旋转输入到直线往复输出的运动形式转换，整套机构的核心传动副采用齿条啮合结构，输入端适配常规380型直流电机的输出轴，安装位做了防滑滚花与径向顶丝固定结构，无需额外定制连接法兰即可完成动力对接，整体径向最大尺寸控制在42mm以内，轴向长度不含输出工作头时仅为68mm，完全适配手持便携类工具的空间布局要求，不会出现传统曲柄滑块机构占用空间大、往复行程固定难以调整的问题。

从实际应用场景来看，这套附件解决了常规旋转类动力工具功能单一的痛点，日常维修、手工制作、小型加工场景中，作业人员往往只需要携带一套带380电机的动力主体，通过更换不同的输出工作头，就能快速切换设备功能：换装锯条接头时，可作为迷你往复锯完成薄金属片、PVC管材、小型木质构件的裁切作业，锯条夹持位采用M3顶丝锁紧，兼容市面上常规的迷你往复锯通用锯条，行程固定为8mm，裁切进给过程中传动无卡顿，齿条采用直齿传动设计，传动效率可达90%以上，动力损耗远低于同尺寸的曲柄连杆结构；换装磨砂头时，可作为小型直线砂光机完成模型表面打磨、焊点修整、狭小空间内的毛刺去除作业，砂头夹持位做了弹性卡接结构，更换不同目数的砂条无需额外工具，直接插拔即可完成替换；换装细针头组件时，可作为小型纹身机或者点位标记工具使用，往复频率随电机输入电压线性调整，在3V-12V的常规供电区间内，往复频率可在每分钟300次到3000次之间平滑调节，满足不同作业场景的频率需求。

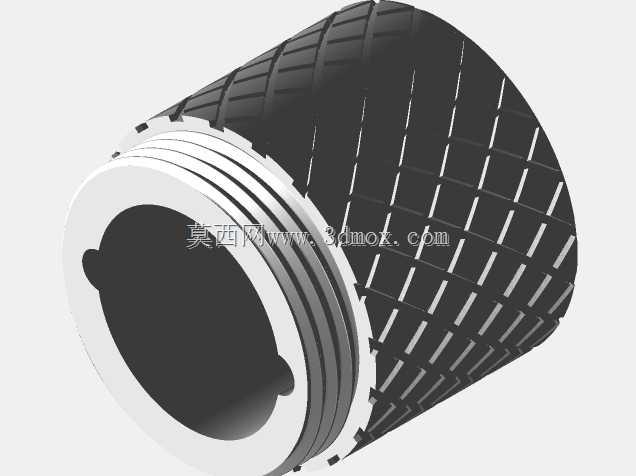

设计过程中重点考量了手持作业的握持手感，附件与电机连接的外壳部分做了菱形网格滚花纹理，表面摩擦系数足够大，手持作业时不会因为电机振动出现打滑脱手的问题，所有外露结构件均做了R1以上的圆角处理，没有尖锐棱角，避免作业过程中划伤操作人员。传动部分的齿条做了发黑防锈处理，长期在多粉尘的打磨、裁切场景下使用也不会出现锈蚀卡滞的问题，齿条与外壳之间预留了0.2mm的配合间隙，少量加工碎屑进入传动腔也不会导致机构卡死，日常维护仅需要定期在齿条齿面涂抹少量润滑脂即可，无需复杂的拆解保养。

安装边界方面，这套附件的电机连接位内径为12mm，适配输出轴直径2mm-6mm的常规小型直流电机，只要电机输出轴长度大于10mm，即可通过径向顶丝完成可靠固定，不需要对电机本身做任何结构改装；附件外壳预留了两个M2的螺丝安装孔，既可以直接手持使用，也可以通过螺丝固定在自动化设备的安装支架上，作为小型自动化设备的直线往复执行单元使用，固定孔的孔距为28mm，兼容常规的小型铝型材安装间距，不需要额外定制安装转接板。输出端的夹持头统一采用8mm的标准外径，所有可替换工作头的连接柄直径均为8mm，通过侧面的M3顶丝锁紧，不同功能的工作头可以实现秒级切换，不需要拆解主体结构。

相较于传统的往复运动机构，这套附件的结构件数量极少，核心传动部件仅包含齿条、外壳、输入端连接套三个部分，没有多余的连杆、销轴等小零件，装配过程简单，3D打印制作的零件仅需要去除支撑毛刺即可完成组装，不需要二次精加工，普通的FDM3D打印机即可完成所有非金属结构件的制作，加工门槛极低，适合小型工作室、个人DIY爱好者、设备维修人员根据自身需求快速制作适配。实际测试过程中，在12V电压满功率输出的情况下，整套机构连续运行2小时无明显发热，传动部位无异常磨损，齿条的往复运动同轴度误差控制在0.1mm以内，作业过程中不会出现工作头偏摆的问题，裁切、打磨的精度完全满足小型加工作业的要求。针对不同的作业负载需求，还可以通过更换不同模数的齿条调整传动负载能力，常规0.5模数的齿条即可满足日常小型作业的负载要求，如果需要更大的裁切力，更换为0.8模数的齿条即可将最大输出推力提升至50N以上，足以完成5mm厚度铝板的裁切作业。
