废旧干电池余能回收升压装置结构设计

日常生产生活场景中，大量一次性干电池在用电设备判定电量耗尽后，内部往往仍残留30%-70%的剩余电能，这部分电能因输出电压低于常规用电设备的启动阈值，通常会被直接作为废弃物丢弃，既造成了能源的无端浪费，也增加了废旧电池回收处置的环境负荷。这套余能回收装置的核心设计目标，就是将这类低电压状态的废旧干电池残余电能进行收集，通过DC-DC升压模块将不稳定的低电压抬升至稳定的5V标准输出电压，可直接为小型数码设备、低功耗传感节点提供应急供电，也可搭配储能单元完成余能的集中存储，实现废弃电池剩余价值的最大化利用。

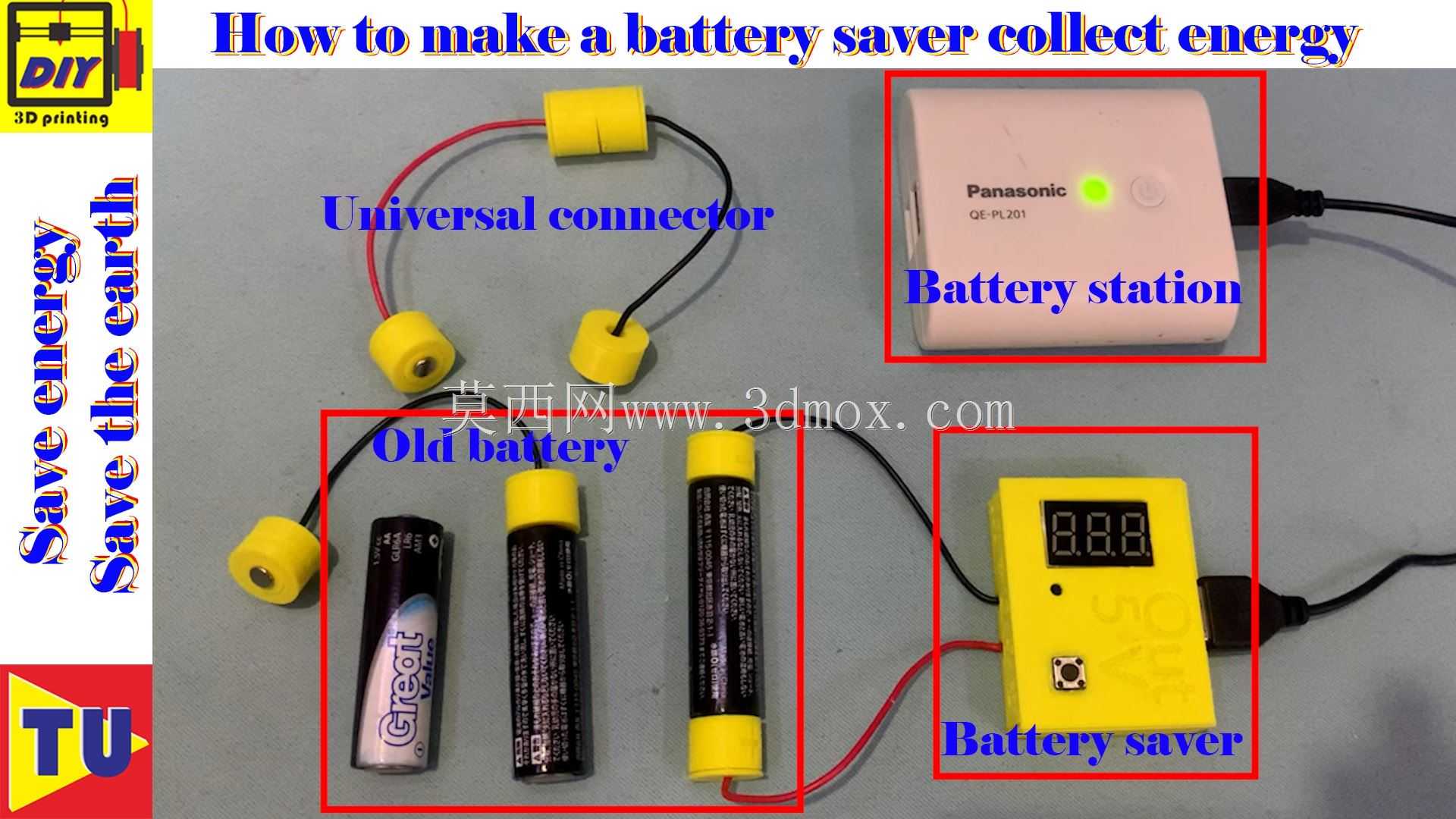

从功能架构来看，整套装置分为三个核心组成部分：通用电池接驳组件、升压主控单元、电能接收储能端。通用接驳组件采用带弹性触点的磁吸式连接结构，无需区分电池型号，可直接适配AA、AAA等常见规格的圆柱型干电池，连接端的弹性结构可自动适配不同长度的电池尺寸，触点采用镀金铜材降低接触电阻，避免接驳环节的额外电能损耗；多组接驳端子可通过串联、并联的灵活组合，适配不同剩余电压等级的废旧电池组，既可以单节电池接入完成升压，也可多节并联提升输入电流容量，满足不同输出功率的使用需求。

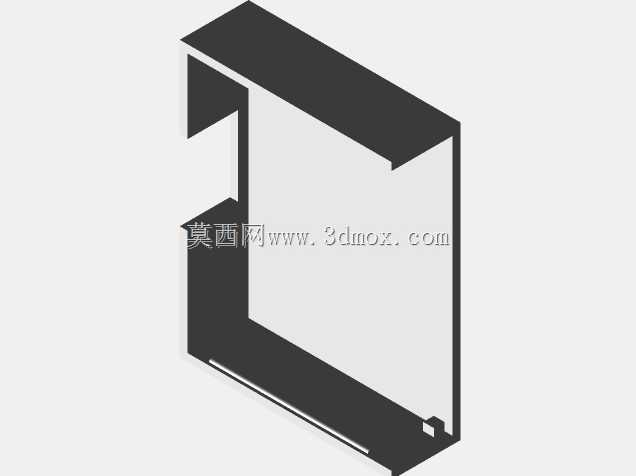

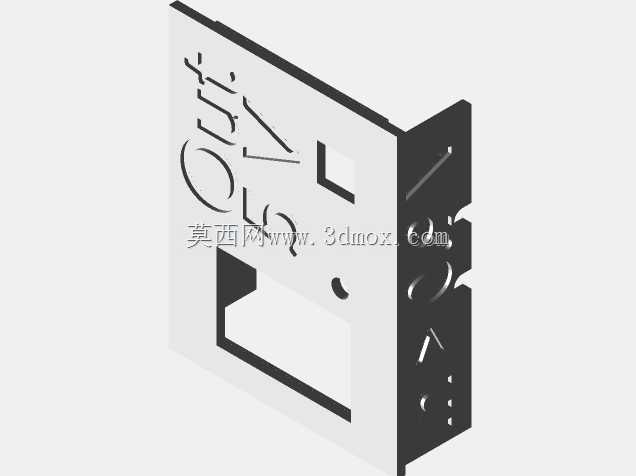

升压主控单元采用盒式一体化结构设计，外壳采用3D打印的阻燃ABS材质成型，正面嵌入三位数码管用于实时显示输出电压数值，方便使用者直观掌握当前的输出状态；侧面设置标准USB-A输出接口，可直接匹配常规的USB供电线材，无需额外定制转接线材即可完成电能输出；单元内部集成低启动电压的DC-DC升压芯片，最低可在0.9V的输入电压下完成启动升压，即使干电池剩余电压降至1V左右，仍可稳定输出5V标准电压，最大化榨取电池的残余电能；电路板预留过流、过压保护电路，当输出端出现短路、过载情况时可自动切断输出回路，避免损坏后端接电设备，也防止废旧电池出现过放漏液的安全隐患。

在结构设计的尺寸边界上，升压主控单元的外形尺寸控制在70mm*50mm*25mm范围内，可单手握持操作，外壳边角做R3圆角处理，避免使用过程中划伤手部；电池接驳端子的直径为10mm，内置强磁钕铁硼磁钢，可直接吸附在干电池的金属正负极端面上，无需额外夹具固定，单组端子的引线长度为150mm，可满足多节电池分散摆放时的接线需求，引线采用耐高温硅胶线，可承受长期通电的温升，避免线材老化破损。电能接收端可搭配通用的移动电源盒作为储能站，升压后的5V电压直接输入储能站的充电输入端，将零散的残余电能集中存储到储能站的锂电池组中，待电量累积到一定容量后，即可为手机、蓝牙耳机等小型数码设备供电，实现零散余能的规模化利用。

从实际应用场景来看，这套装置既适合电子爱好者作为DIY节能工具使用，也可在办公、家庭场景中作为日常废旧电池处理的配套工具，将原本要丢弃的废旧电池集中收集后通过该装置释放剩余电能，减少一次性电池的整体消耗量；在野外作业、应急供电等无市电的场景下，也可通过收集零散的废旧干电池，快速搭建临时5V供电电源，为小型通讯设备、照明装置提供应急电力支持。设计过程中充分考虑了使用的安全性，所有外露的导电部件均做了绝缘防护处理，升压模块的输入反接保护可避免电池正负极接反时损坏电路，外壳的散热槽设计可保证长时间工作时内部电路的温升控制在安全范围内，不会出现外壳过热的情况。整套装置的结构件均采用模块化设计，各个部件可快速拆分更换，当接驳端子出现磨损、升压模块出现故障时，可单独更换对应部件，无需整体报废，进一步降低了长期使用的成本，也符合节能设计的核心理念。
