磁力耦合式防水微型潜水泵结构设计

这款微型防水泵的核心设计逻辑围绕完全水密的动力传递展开，区别于传统轴封结构的动密封渗漏风险，采用磁力耦合的非接触传动方案，将电机所在的电气腔与过流的注水室完全物理分隔，从结构根源上杜绝了转轴贯穿位置的渗漏隐患，即便长期浸没在水体中运行，也不会出现液体侵入电机腔导致的电路短路、绕组腐蚀问题。

从实际应用场景来看，这类微型泵适配小流量低压输水的零散需求，可用于桌面级小型水冷循环系统、DIY水景造景的输水单元、小型盆栽自动灌溉的供水模块、便携水冷设备的循环动力，也可作为微型实验装置的液体输送部件，适配低压、低扬程、小流量的输水工况，整体体积小巧，安装占用空间极小，适合集成在各类紧凑型小型设备内部作为动力单元。

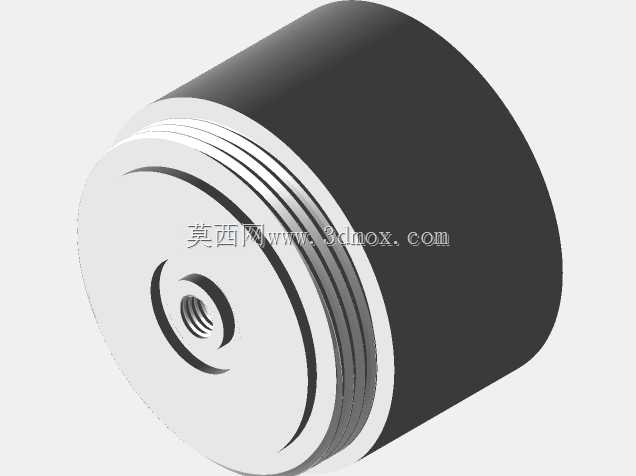

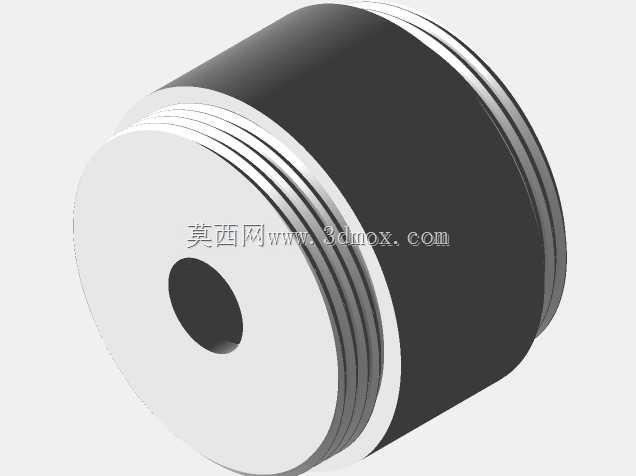

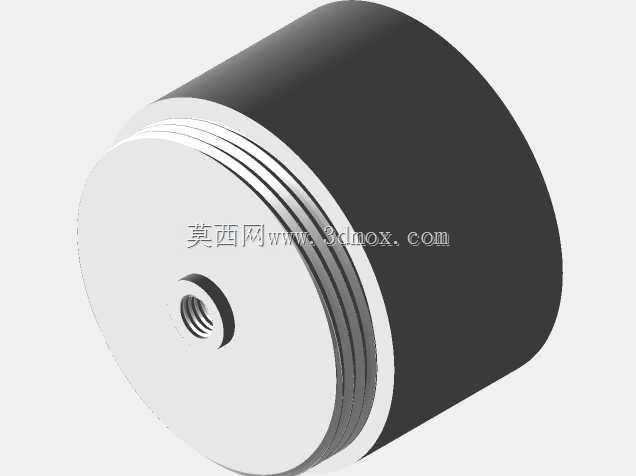

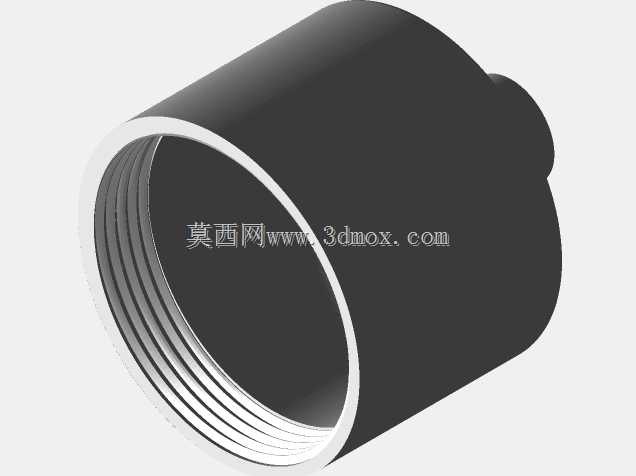

结构设计上，所有壳体连接件均采用螺钉锁紧的装配方式，替代了原有卡扣或者粘接的连接形式，日常维护时可以快速拆解清理流道内部的杂质，也方便更换磨损的叶轮或者老化的密封件，后期维护成本更低。考虑到3D打印成型的工艺特性，设计阶段针对注射室的薄壁结构手动添加了打印支撑层，同时对外壳的旋转类曲面做了打印方向的结构优化，避免FDM打印过程中出现悬垂面塌陷、曲面精度不足的问题，打印完成后去除支撑即可获得满足装配精度的壳体零件，不需要做大量的后处理打磨工序。

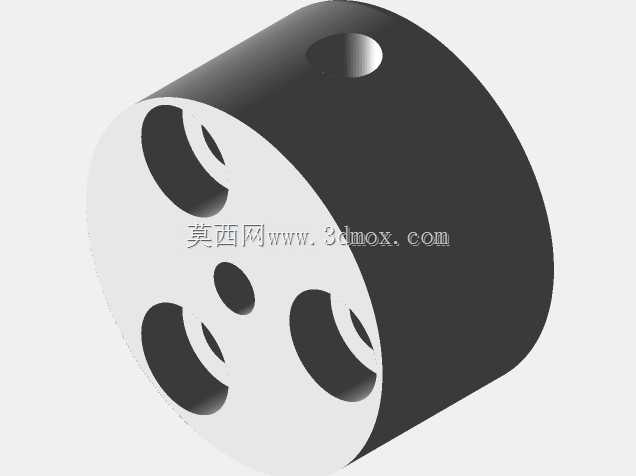

核心传动部分的选型完全围绕紧凑性与传动效率平衡，配置6个尺寸为5X2的钕磁铁作为磁力传动的耦合部件，动力端与负载端的磁铁一一对应，电机输出的扭矩通过磁场的非接触作用传递到叶轮侧，不需要转轴贯穿密封隔板，彻底消除了动密封的渗漏点。转动支撑采用一个标准630ZZ滚珠轴承，为叶轮转轴提供稳定的径向支撑，降低转动过程中的径向跳动，减少运转噪音同时提升叶轮的运转稳定性，延长整体使用寿命。轴向与周向的定位采用标准M3螺钉实现，其中2个内六角M3螺钉用于轴承位置的轴向固定，1个M3螺钉用于电机输出轴端的磁铁座锁紧，所有紧固件均采用标准件，不需要定制特殊规格的连接件，用户自行组装时可以直接采购标准五金件完成装配，降低自制的配件采购难度。

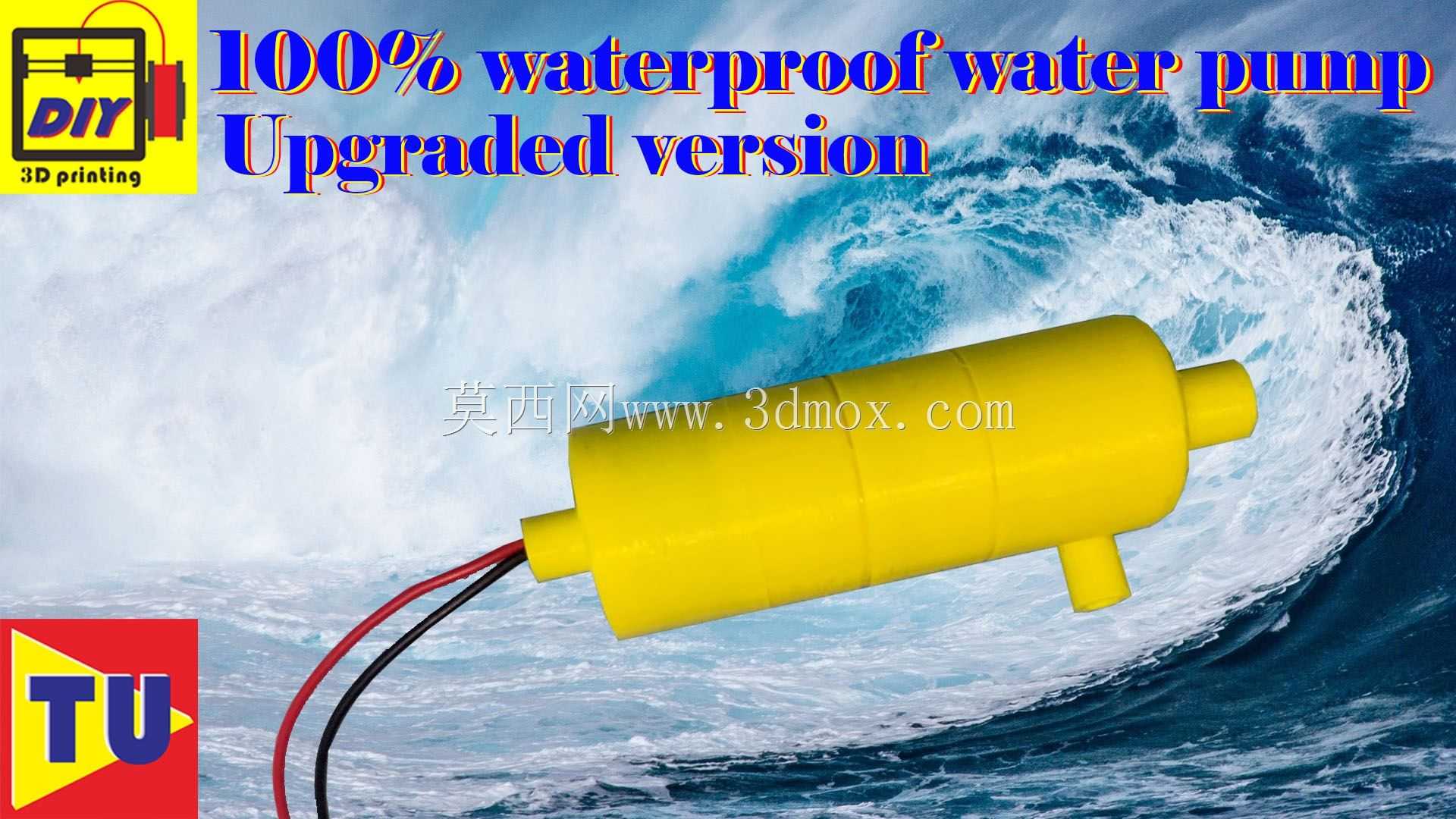

外形结构上，整体采用圆柱型的壳体布局，进出水口采用侧出与端出的快插式接口设计，适配小口径的柔性输水软管，安装时不需要额外的接头转换，直接将软管套在接口外壁即可完成管路连接，壳体外壁预留的小凸台结构为安装固定位，可以通过扎带或者小螺钉将泵体固定在安装基座上，避免运转过程中因为振动出现移位。电气引线从壳体的端盖位置引出，引线与端盖的配合位置采用静密封结构，配合电气腔的完全密闭设计，即便整个泵体完全浸没在水下，引线位置也不会出现渗水问题。

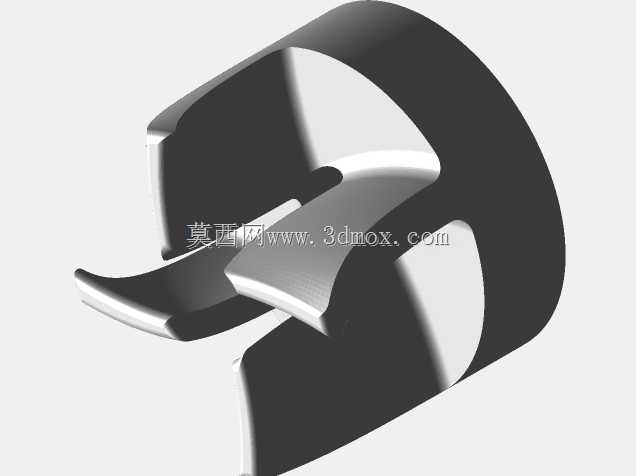

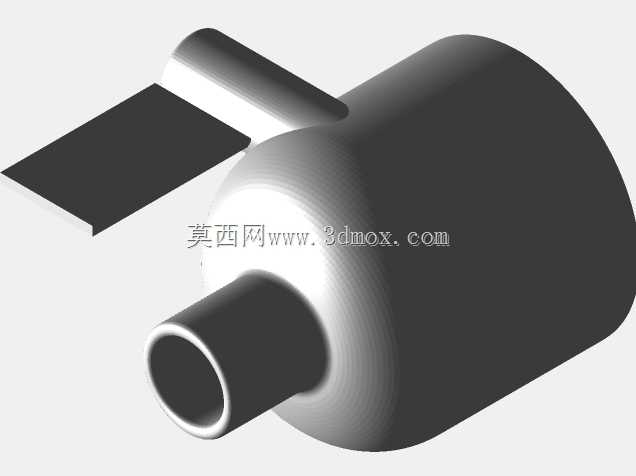

流道设计上采用离心式叶轮的流道结构，进水口沿壳体轴向布置，出水口沿壳体切向布置，水流从轴向进入叶轮腔后，通过高速旋转的叶轮获得动能，再经切向的出水口排出，流道内壁做了圆弧过渡处理，减少水流的局部阻力损失，提升输水效率，同时避免流道内出现死水区域，减少杂质沉积堵塞流道的概率。壳体的壁厚设计兼顾了3D打印的成型强度与轻量化需求，既不会因为壁厚过薄导致打印过程中出现壳体变形，也不会因为壁厚过大造成整体重量增加、材料浪费。

装配逻辑上采用分层堆叠的装配顺序，先将轴承压入泵体的轴承安装位，通过螺钉完成轴承的轴向固定，之后将带磁铁的叶轮组件装入过流腔，再将密封隔板与泵体壳体通过螺钉锁紧，之后将预装了磁铁的电机装入电气腔，对准磁铁的耦合位置后将端盖通过螺钉锁紧，最后接出引线即可完成整体装配，整个装配过程不需要专用工装，普通用户借助简单的内六角扳手即可完成全部组装工序，装配容错率高，磁铁的耦合位置有足够的自适应调整空间，不会出现因为装配对位偏差导致的传动卡顿问题。
