多规格圆柱电池通用连接适配组件

在电子DIY制作、小型实验电路搭建、临时供电回路调试场景中，不同规格圆柱电池的连接适配一直是零散且容易出问题的环节——日常常用的AAA、AA、C、D型干电池，以及18650型锂电池，直径、长度尺寸差异明显，常规电池盒只能适配单一规格，临时接线时往往需要缠绕胶带、夹持鳄鱼夹，不仅接触电阻不稳定，还容易出现松脱短路的风险，这套通用电池连接组件正是针对这类零散供电场景设计的适配结构。

从功能特性来看，这套组件采用两端弹性接触式结构，接触端采用内凹弧形接触面，能够贴合不同直径圆柱电池的端面凸点与壳体，接触部位预留导电接触层，无需焊接即可实现电池正负极的可靠导通，组件之间可通过自带的导线串联或并联，既可以单节电池取电，也可以多节组合实现不同电压输出，适配从1.5V干电池到3.7V锂电池的常见圆柱供电单元。两端的接触套采用弹性限位结构，能够根据电池长度自适应伸缩，覆盖从44mm长度的AAA型电池到61.5mm长度的18650电池的尺寸范围，接触套的内孔做了渐变倒角设计，不同直径的电池插入时都能自动对中，不会出现偏斜导致的接触不良。

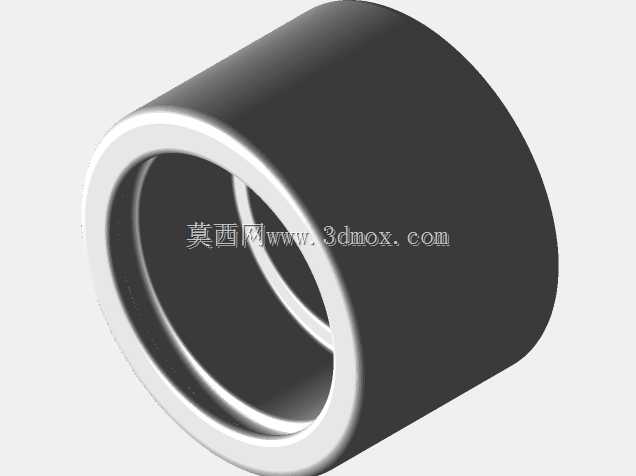

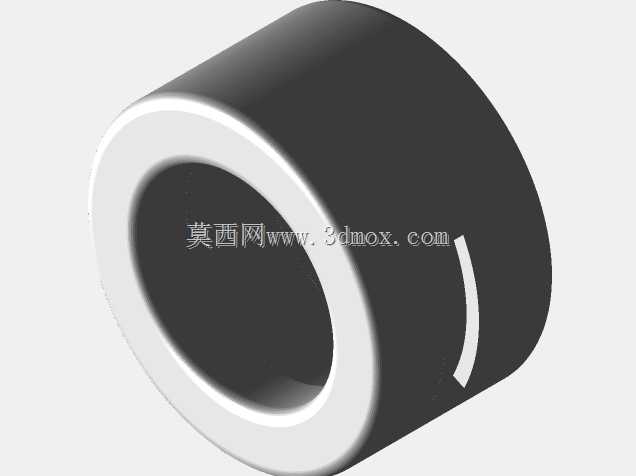

设计过程中首先规避了传统电池适配结构的尺寸局限性，没有采用固定卡槽的限位方式，而是用两端对称的弹性接触头搭配绝缘连接套的结构，接触头的伸缩行程覆盖所有常见圆柱电池的长度公差，接触压力控制在合理区间，既不会因为压力过大损伤电池端面的镀层，也不会因为压力过小导致接触电阻过大。连接组件的出线端采用标准DC公母插头预留接口，可直接对接常见的低压供电线路，无需额外转接，同时配套的固定底座可以将组合后的电池组固定在实验台、设备壳体上，避免接线后电池滚动拉扯导线。

从安装边界来看，单组接触头的最大外径不超过34mm，能够适配最大直径33mm的D型电池，最小适配直径10mm的AAA型电池，接触头收缩后的最短整体长度为42mm，拉伸后最大长度可达68mm，完全覆盖常用圆柱电池的外形尺寸范围。导线出线位置做了防弯折护套，频繁拆装也不会出现线芯断裂的问题，接触头的绝缘外壳采用阻燃绝缘材质，即使出现接线错误短路的情况，也不会快速熔化引发安全隐患。

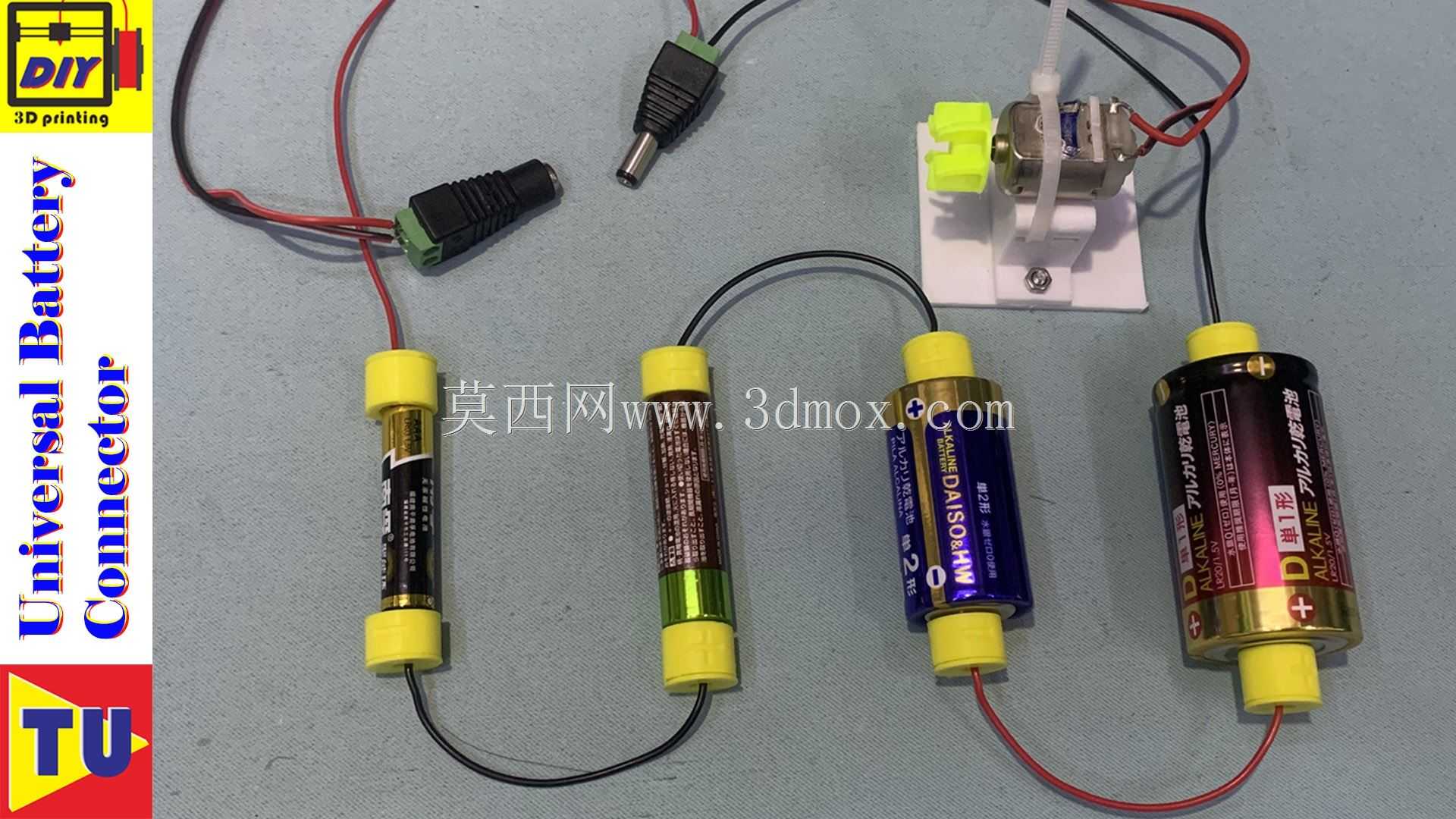

实际使用场景中，这套组件既可以用于学生电子实验的临时供电，快速组合出需要的电压等级，不用准备多种规格的电池盒；也可以用于小型电子设备的维修测试，不用焊接就能快速搭接待测设备的供电回路；还可以用于户外DIY项目的临时供电搭建，快速组合电池组给小功率设备供电，相比传统的单一规格电池盒，这套组件不需要根据电池规格更换适配配件，一套结构就能覆盖绝大多数日常用到的圆柱电池连接需求，减少零散配件的储备量，也避免了临时接线时的不规范操作带来的接触不良、短路等问题。

结构设计上没有多余的复杂零件，所有部件都采用易加工的结构形式，接触端的导电部分采用标准导电件搭配绝缘外壳的组合，不需要特殊的定制加工工艺，弹性结构采用常规的弹簧实现弹力供给，长期使用后如果弹力下降也可以快速更换弹簧，维护成本极低。组件之间的连接导线采用多股软铜线，导电能力满足小功率供电的电流需求，线长预留了足够的操作空间，多节电池组合时不会因为线长不足无法排布。配套的固定座采用卡槽式设计，可以快速卡接组合后的电池组，也可以快速取下调整电池数量或规格，不需要螺丝紧固，操作效率更高。
