摩擦扭矩计测功机头部升级结构

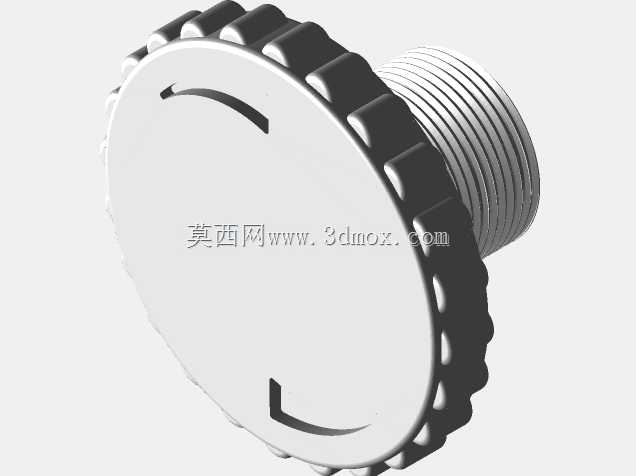

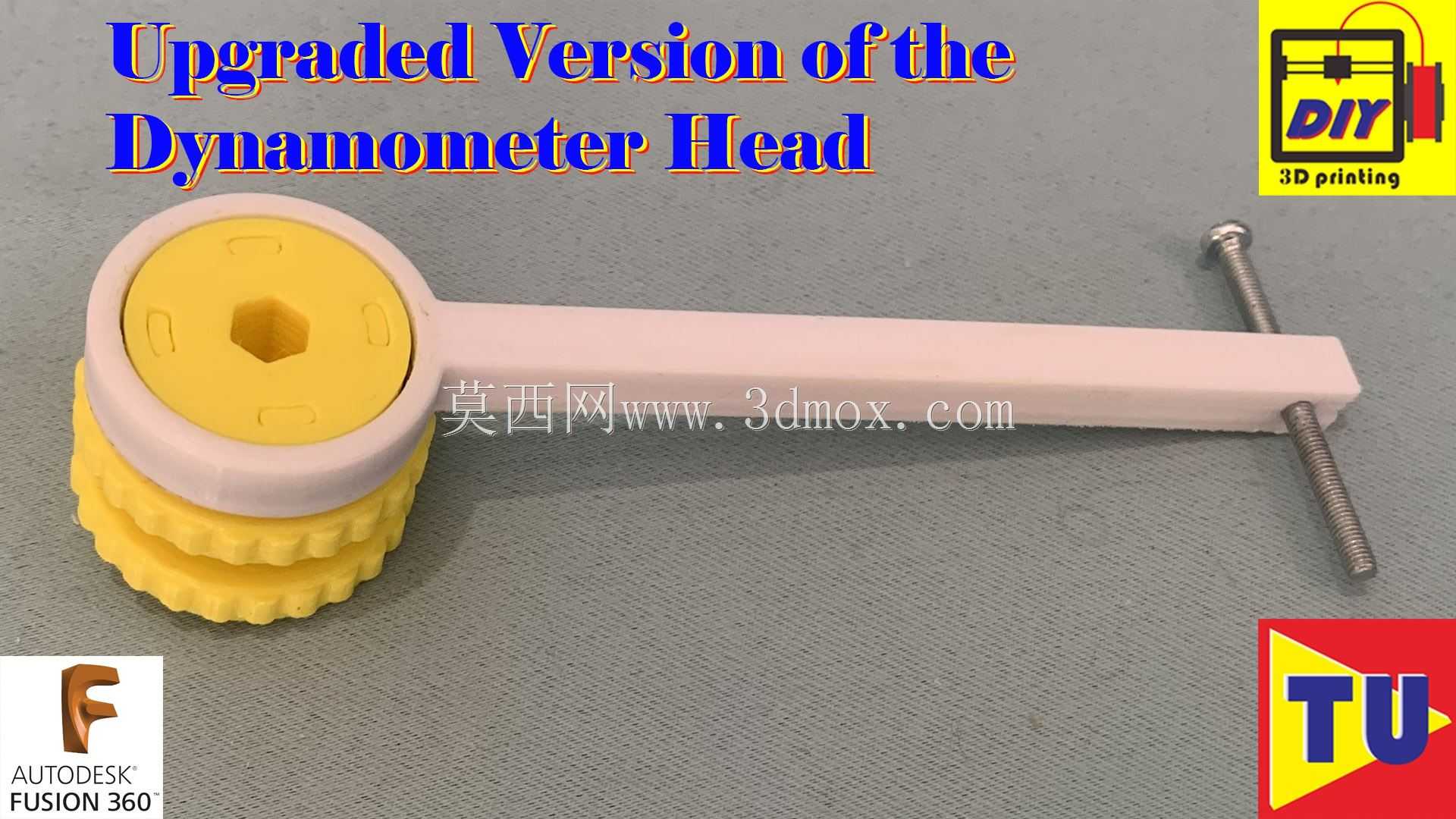

　　在小扭矩精密检测场景中，常规测功头部往往存在低速段摩擦间隙大、扭矩传递精度不足的问题，这款升级后的摩擦扭矩计测功头部，正是针对微型动力输出件的扭矩校验需求做的结构优化，适配小功率电机、微型传动组件的输出扭矩实测场景，比如微型减速电机出厂校验、小型舵机扭矩标定、3D打印挤出机构扭矩测试这类对小量程扭矩检测精度要求较高的工况。从结构功能来看，该头部采用摩擦式扭矩传递原理，通过上下叠层的摩擦接触结构传递待测件的输出扭矩，搭配长力臂结构将扭矩转化为可观测的等效力值，相比传统齿合式测功头，摩擦接触的形式不会存在齿侧间隙带来的回程误差，低速转动时的扭矩采集连续性更好，不会出现小扭矩下的检测跳变问题。设计过程中针对原有版本的缺陷做了多处调整，

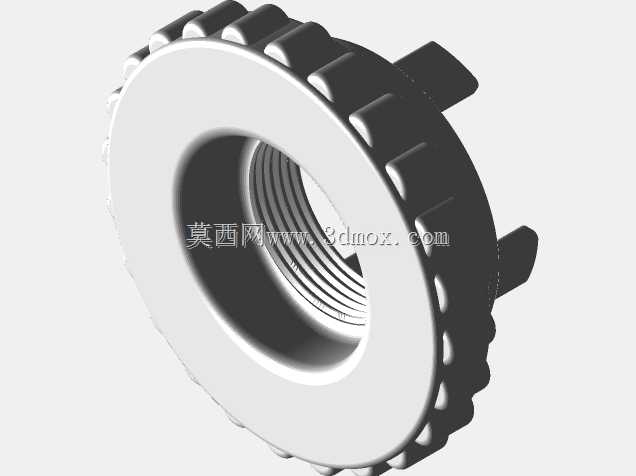

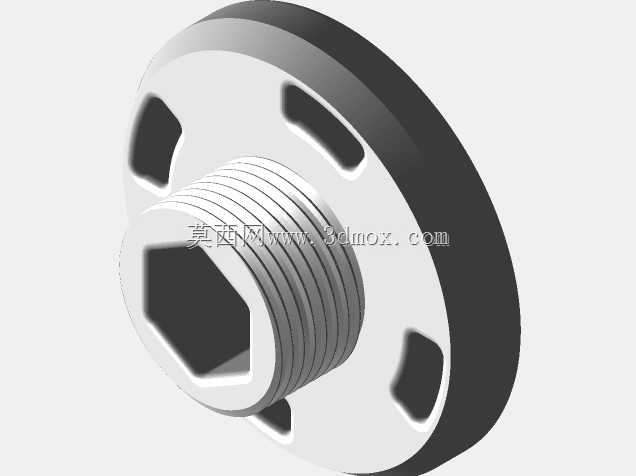

　　首先将传动配合的节距从1.0mm调整为0.75mm，更小的配合节距让上下部件的低速传动贴合度更高，减少了配合面之间的冗余活动空间，避免低速加载时部件窜动带来的检测误差；同时将原有M2螺丝的固定形式改为4块定位块搭配4个定位孔的安装结构，安装时不需要额外拧入螺丝，直接通过定位块与孔的过盈配合实现组件固定，装配工序更简单，也避免了螺丝锁紧力不均导致的摩擦面偏斜问题。结构的接触摩擦面做了滚花纹理设计，增大摩擦系数的同时，多层叠放的摩擦片结构可以根据待测扭矩的量程范围调整叠层数量，实现小范围内的量程适配，不需要更换整个测功头就能覆盖不同区间的小扭矩检测需求。头部中心设置内六角安装孔，可直接与标准六角输出轴的待测件对接，

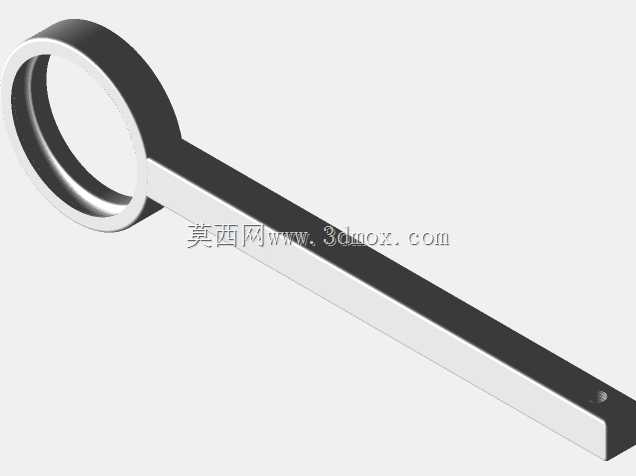

　　不需要额外设计转接夹具，对接同轴度更容易保证，避免偏心带来的额外扭矩损耗。长力臂采用等截面直杆结构，力臂长度固定，在力臂末端可搭配标准砝码或者微型压力传感器采集力值，通过固定力臂长度换算得到实际输出扭矩，力臂上预留的螺丝安装位可用于固定力值采集元件，也可作为限位结构防止过载时力臂过度偏转损坏摩擦组件。安装边界方面，整体头部的摩擦组件外径适配常规微型测功台的安装座尺寸，中心内六角孔的对边尺寸匹配常用微型电机的输出轴规格，力臂长度控制在常规桌面检测设备的操作空间范围内，不会因为力臂过长导致检测时需要预留过大的操作空间，整体结构没有突出的尖锐边角，安装调试时的操作安全性更好。摩擦组件的上下接触面做了平面度优化，保证接触时压力均匀分布，

　　不会出现局部压力过大导致的摩擦系数异常，影响检测结果的准确性。实际使用时，该测功头部不需要复杂的校准流程，只要保证摩擦面清洁无油污，就能获得稳定的摩擦系数，重复检测的数值偏差更小，对于批量微型动力件的快速扭矩校验场景，能有效提升检测效率，减少校准等待时间。结构本身没有复杂的弹性元件或者电子元件，纯机械结构的可靠性更高，长时间使用不会出现元件老化导致的精度漂移，维护时只需要定期清洁摩擦接触面，检查定位块的磨损情况即可，维护成本远低于带电子传感元件的集成式测功头。针对3D打印制作的场景，结构设计时做了打印工艺适配，所有结构均为无支撑可打印结构，层厚设置适配常规FDM打印的精度范围，不需要高精度工业级设备就能制作出满足使用精度要求的构件，对于小批量定制检测工装的场景，能大幅降低制作周期与成本。
